自动检测驾驶舱模块

SAS Autosystemtechnik GmbH生产驾驶舱模块,涵盖从组装、运输、安装到回收的所有工艺步骤。在Meerane的生产基地,驾驶舱的组装时间不超过两小时,随后会直接运往主要的汽车制造商。SAS使用光学三维三坐标测量机ATOS ScanBox直接在生产过程中对装配好的驾驶舱进行首件检测和系列质量控制。

SAS自动检测

我们的客户要求我们专门采集模块数据,用于生产全新的大众ID.3驾驶舱,并确保符合质量标准。“在运行过程中,我们会从主要生产线上随机抽取驾驶舱,检查是否存在任何材料缺陷。随后会进行产品审核并扫描部件。一旦完成这一过程,我们便会将驾驶舱重新引入生产流程。”SAS Autosystemtechnik GmbH的计量工程师Uwe Schulz解释道。在正常生产过程中,我们只有20分钟进行这一检测。通常情况下,我们每班至少进行五次扫描,即每天至少进行15次扫描,此外还要进行在线或系列测量流程。首件检测排在首位。

Kiosk界面简化了批量生产过程中的质量控制

在ATOS ScanBox中,大众ID.3驾驶舱模块可在20分钟内自动检测。如采用传统的计量方法,便无法在规定时间内完成,这将导致生产作业的严重延误。

Kiosk界面简化了批量生产过程中的质量控制

作为第一步,Uwe Schulz为员工准备了一份测量计划,他们将在ATOS ScanBox的Kiosk界面中使用该计划。Kiosk界面是一个特殊的用户界面,用于简化ATOS ScanBox的操作。Uwe Schulz解释说:“Kiosk界面非常直观,缺乏背景知识的同事也能轻松进行分析测量”。该软件可处理整个过程控制,并自动执行测量和检测程序。其大大减少了对操作员的影响,因此是可靠解决方案的一部分,可满足精度和数据质量至关重要的苛刻要求。另一个主要优势是,我们已将Kiosk界面与我们的产品审计相结合。它涵盖了整个报告过程。任何识别出的缺陷或相应的缺失部件都会在其中一个输入框中进行描述,然后成为测量报告的一部分。

详细的测量数据便于分析和评估

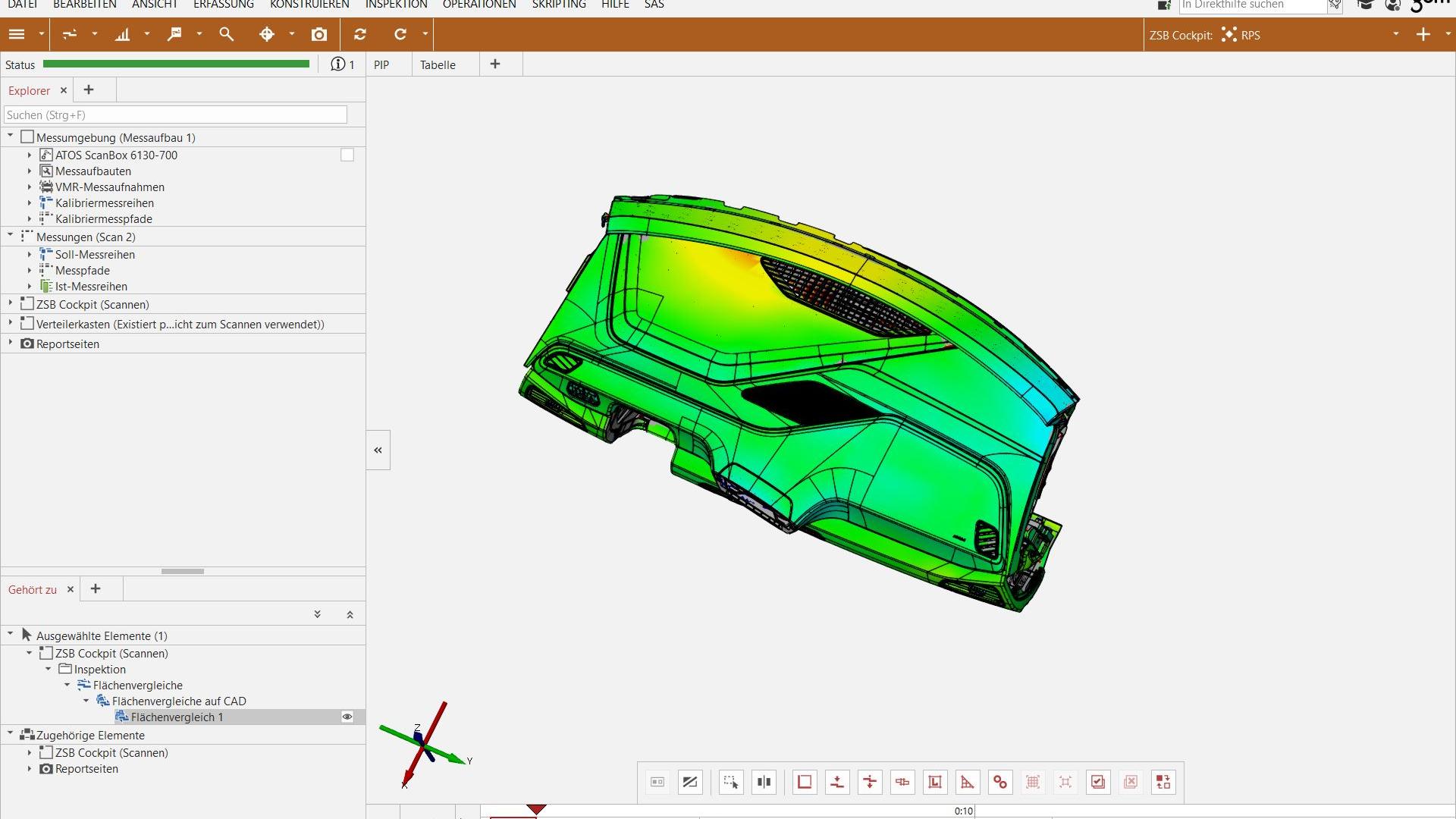

蔡司INSPECT Optical 3D软件可对扫描部件进行可视化处理。偏差和材料缺陷一目了然,便于立即启动纠正措施。(默认备用文本:“蔡司INSPECT Optical 3D软件可对扫描部件进行可视化处理。偏差和材料缺陷一目了然,便于立即启动纠正措施。”)

详细的测量数据便于分析和评估

Uwe Schulz在采集了装配好的驾驶舱数据后,将其表面与CAD数据进行核对。扫描后的部件通过彩色图进行可视化评估,操作员可以一眼识别出偏差和材料缺陷。如杂物箱等部件变形或乘客安全气囊装饰缝线的安装间隙与CAD不一致,SAS会立即采取纠正措施,直至部件达到预定标准。“我们现在能够捕捉部件的所有检测特征和功能尺寸。特别是我们可以将我们的流程与预装的蔡司INSPECT软件结合起来,其易用性使我们的日常工作变得更加简单。”Uwe Schulz总结说

关于SAS Interior Modules

SAS Interior Modules是国际汽车行业高度专业化的合作伙伴。在内饰和前端模块以及座椅领域,SAS在20多家工厂按“准时化顺序供应”开发和组装复杂的创新部件。作为全球市场领导者佛吉亚集团的子公司,SAS的业务遍及全球。SAS在欧洲、北美、南美和中国均设有分支机构,凭借先进的生产理念和高效的物流流程,确保为客户提供可靠的高质量产品。总部位于德国卡尔斯鲁厄。
