校准测量仪器、测试样本和参考标准

在当今工业生产的各个领域,精确的测量结果和可靠的测量设备都至关重要。这不仅与设备的功能性紧密相连,更在标准合规性、质量保障以及国际可比性等层面具有重要意义。对测试设备、测量系统及参考标准执行经认证的校准工作,是确保终端产品质量的要素之一。

蔡司为您提供全面且高效的专业服务,值得您的信赖。蔡司服务团队将定期现场精准核查测量设备状态并记录存档。

测量仪器与参考标准的校准环节,作为质量保障体系的关键构成部分,旨在依据现行适用标准,切实保障测量结果的可靠性,从而确保终端产品的品质。您可以将测量设备委送至我们经过ISO/IEC 17025:2018权威认证的实验室,以获取专业校准服务,亦或直接选购已由我们完成校准的测量产品。

依靠质量:蔡司在现场校准测量仪器

作为您可靠的合作伙伴,我们会在调试和校准后对您的三坐标测量机进行现场校准。此项服务涵盖对配备接触式及光学传感器的坐标测量机的全面检测。针对大测量范围的坐标测量机,我们运用先进的激光技术进行精准校准。在工业计算机断层扫描仪领域,我们亦能为您量身定制专业的计量校准解决方案严格评估您的测量机是否符合制造商的各项规格标准,校准结果将记录在校准证书中。

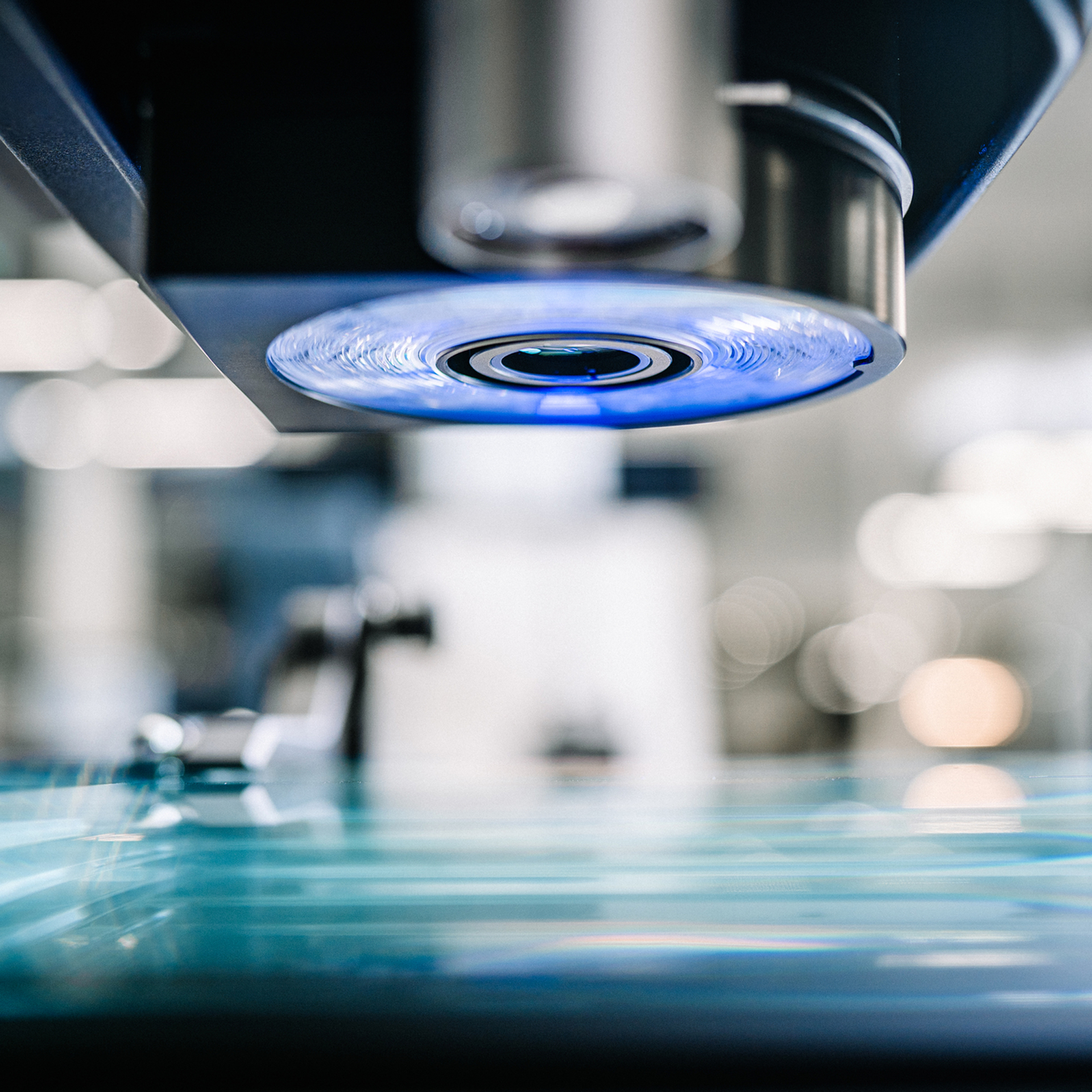

配备光学传感器的坐标测量机校准(2D)

配备光学传感器的坐标测量机校准(2D)

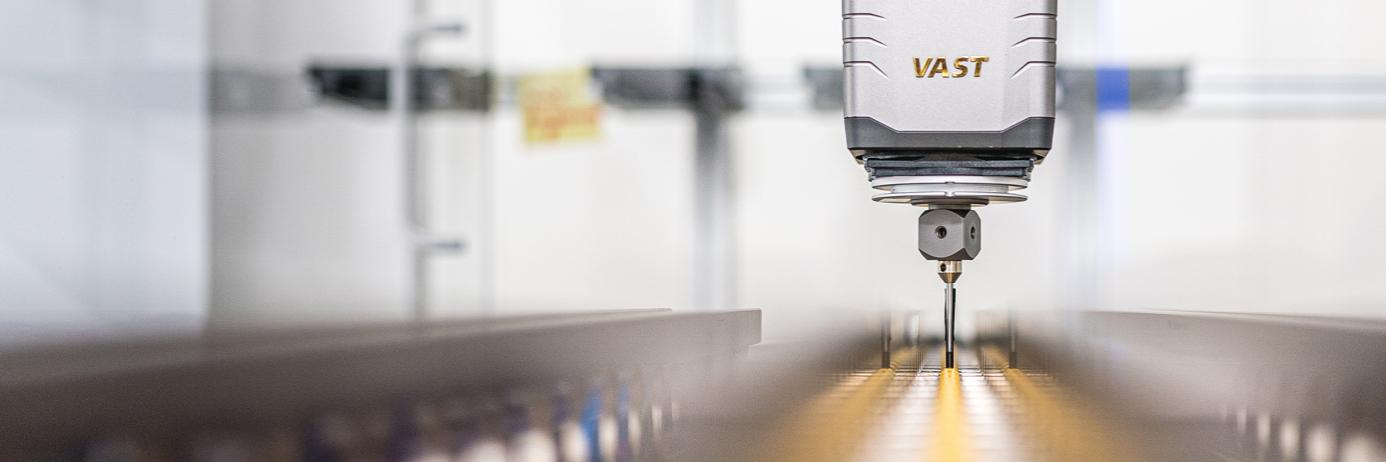

配备接触式传感器的坐标测量机校准

配备接触式传感器的坐标测量机校准

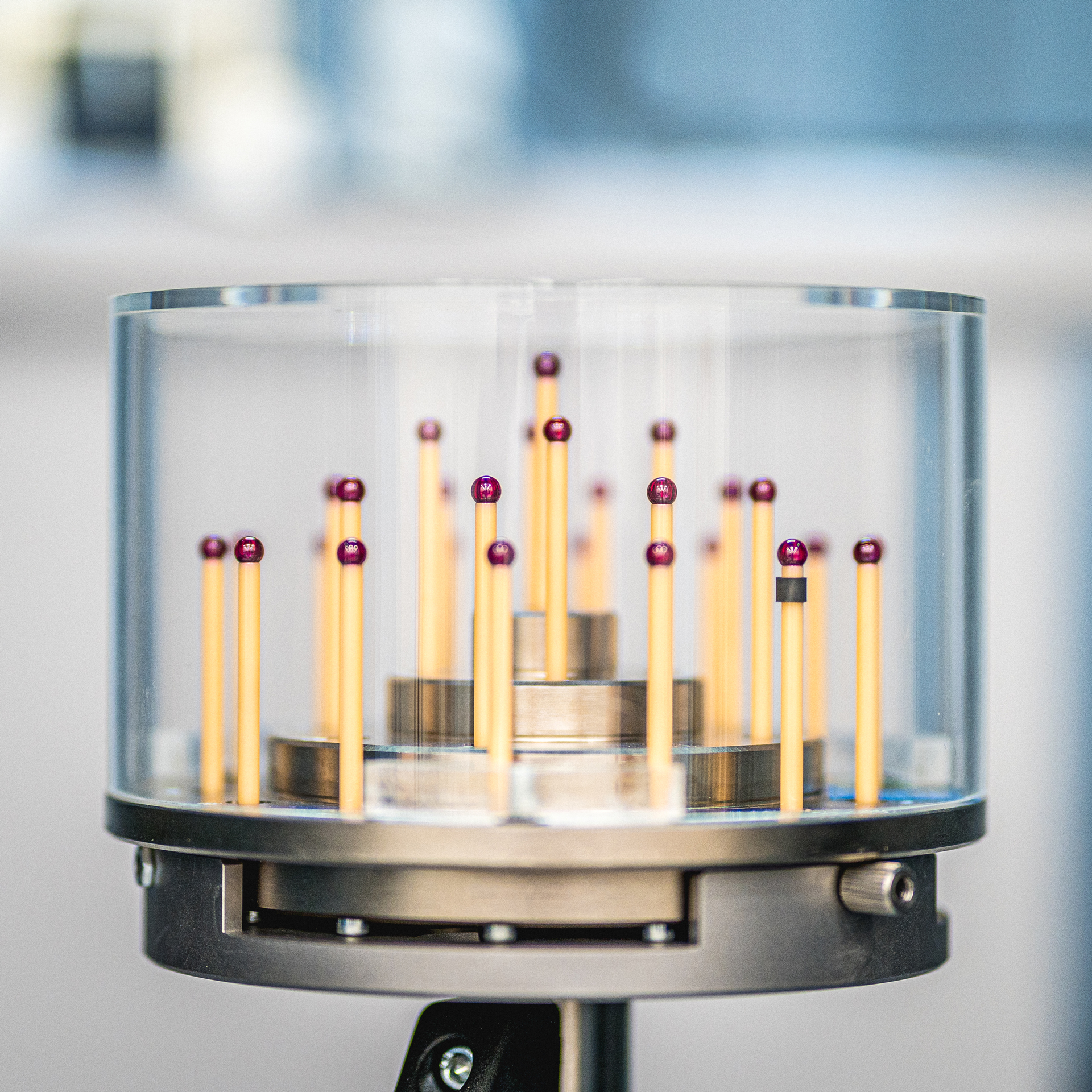

CT和X射线系统的校准

CT和X射线系统的校准

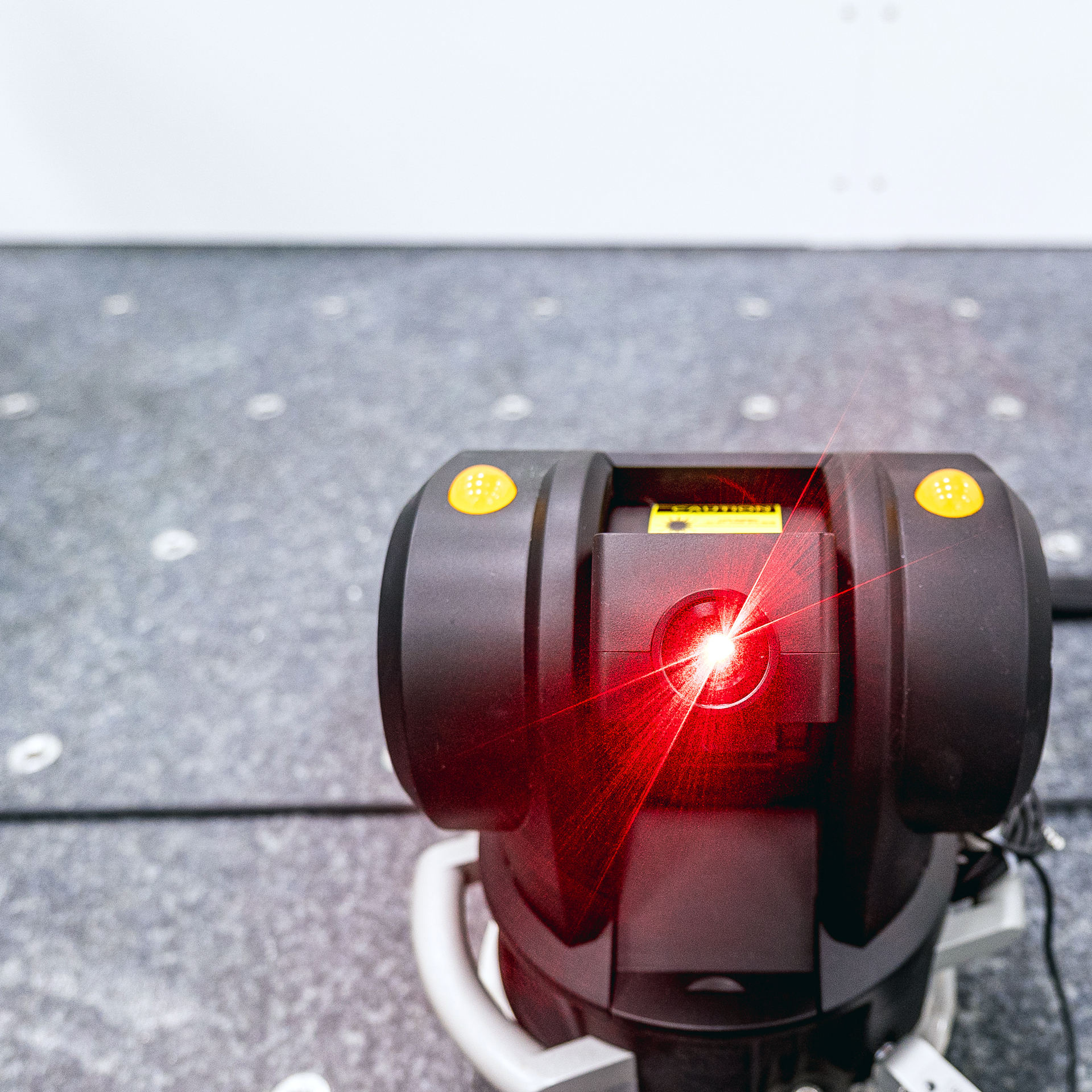

大测量体积的三坐标测量机校准

大测量体积的三坐标测量机校准

DAkkS认证

现场校准测量仪器 – 优势简述:

  • 凭借经外部评估的校准程序,确保结果值得信赖
  • 测量结果可追溯
  • 颁发国际认可的校准证书
  • 保障测量结果的可靠性
  • 符合IATF 16949对测量机的要求
  • 根据ISO 10360系列标准验证您的三坐标测量机
  • 对配备接触式和光学传感器的三坐标测量机校准

蔡司可校准参考标准和测试样本

作为专业的合作伙伴,我们会依据经认证的标准,为您执行参考标准及测试样品的校准工作。在位于德国Oberkochen和Essingen两地的校准实验室中,我们可以为您提供广泛的计量校准服务。凭借尺寸计量领域的深厚积淀、温控优良的测量室以及蔡司参考测量仪器,以接触式与光学式方法,精准校准您的工件与样品,将测量不确定度降至最低,确保计量精准无误。

凭借丰富的认证程序,我们可为您呈上一站式、全方位的校准服务。

DAkks认证
下载DAkkS认证证书

简述您的优势:

  • 具有最小测量不确定度的长度、坐标测量、接触式/光学和热力学测量基准实验室
  • 符合VDI/VDE 2627标准的1级高端测量室
  • 利用蔡司TEMPAR对测量环境进行全方位监控
  • 根据DIN EN ISO/IEC 17025标准,该实验室已通过30多年的认证:2018

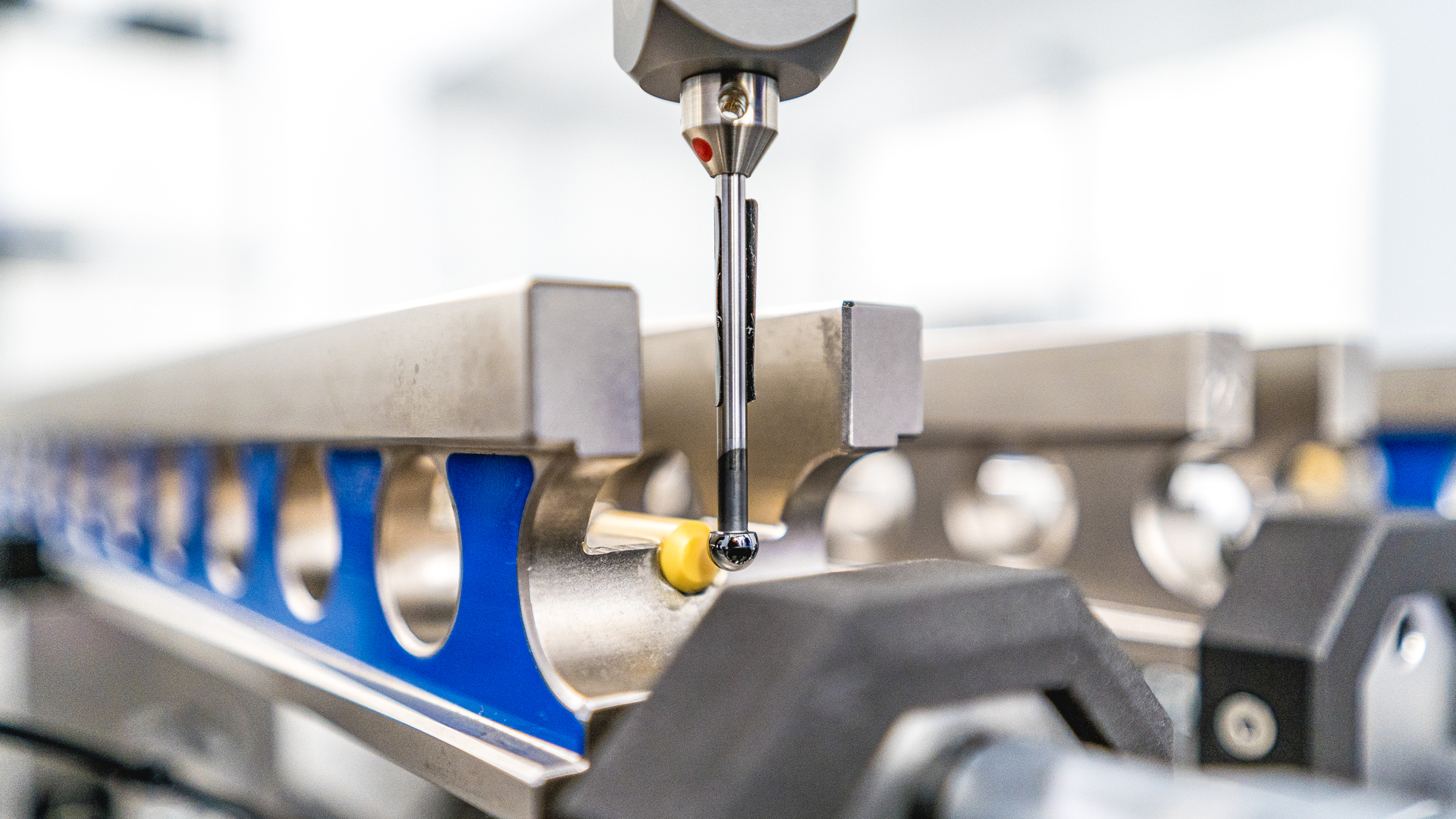

尺寸测量值 – 长度、形状偏差

尺寸测量值 – 长度、形状偏差

  • 步距测量仪,最大2500 mm
  • 尺寸标准和工件的线性热膨胀系数(CTE)
  • 根据VCMM方法加工的球形(直径、圆度偏差和球形偏差)工件,也可采用替代法和多层法加工
  • 调整圆环和心轴、内外圆筒(直径、圆度偏差、直线度偏差和平行度偏差)
  • 放大标准(带扁平的圆柱体;修补标准)
  • 圆度标准
  • 钢和陶瓷制成的量块,最大直径2000 mm

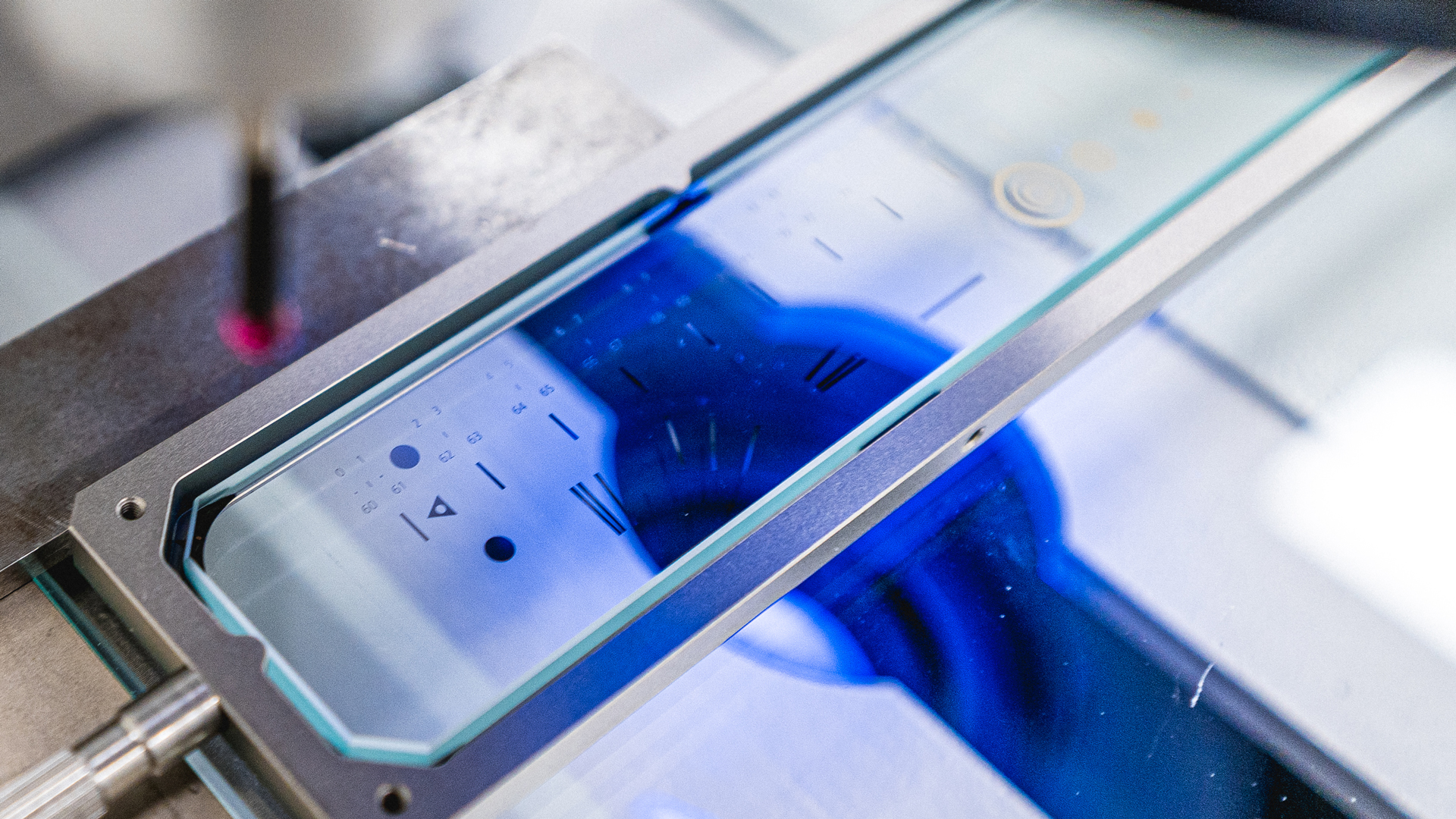

尺寸测量器 – 坐标测量

尺寸测量器 – 坐标测量

  • 根据虚拟三坐标测量机(VCMM)方法加工棱柱工件,也可采用替代和多层方法
  • 用于接触式和光学坐标测量技术(三坐标测量机检查)的试件
  • 参考部件、经过认证校准的单个主部件
  • 光学计量标准,包括铬掩膜(长度、直径、圆度偏差)
  • 订购对精度和环境条件有特殊要求的测量设备
  • 现场安装CALYPSO Option VCMM,可用于确定蔡司三坐标测量机的测量不确定度

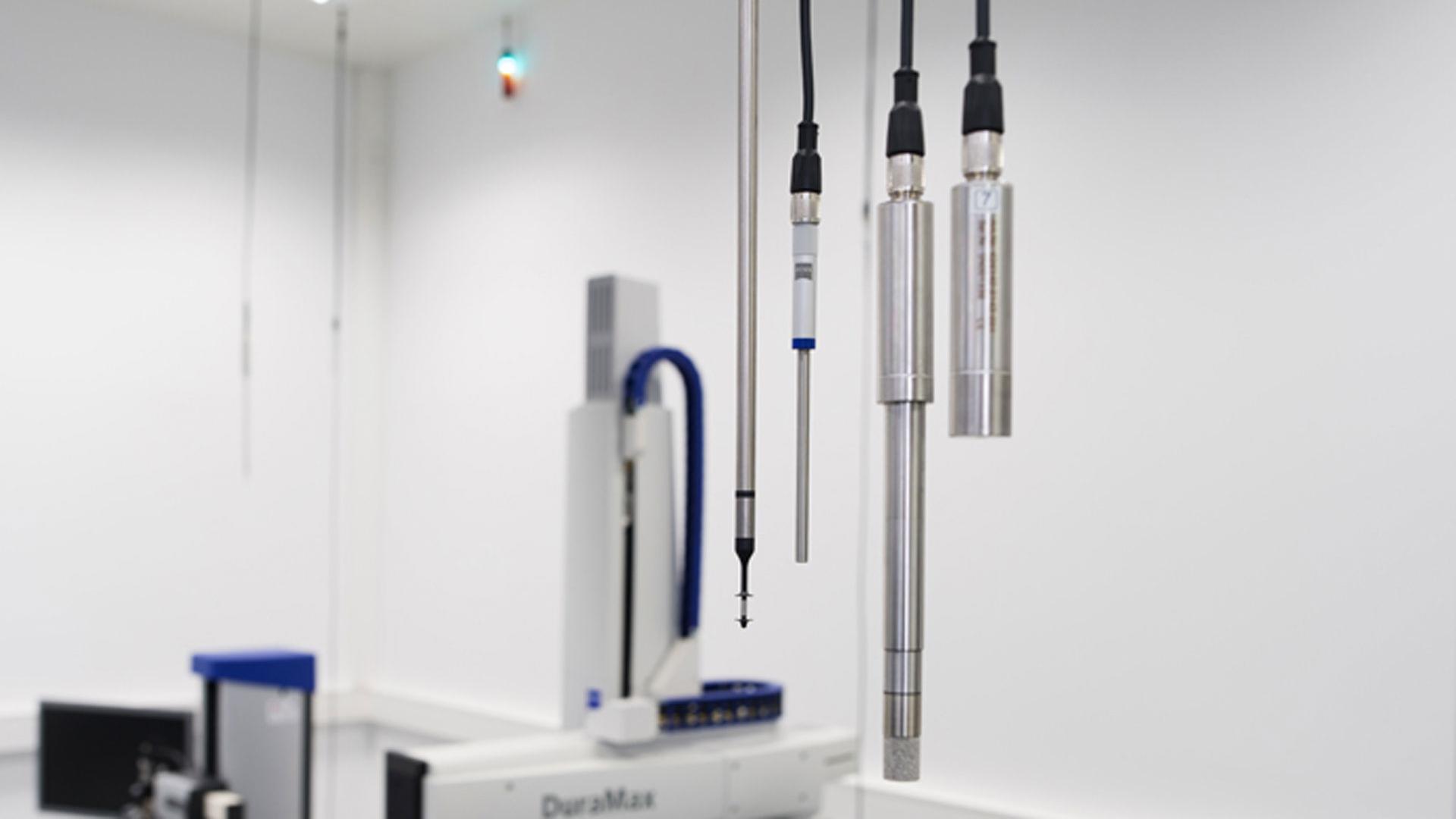

温度测量仪

温度测量仪

  • 精密电阻温度计(SPRT, Pt-100)
  • 直读电阻温度计(手持式仪器)
  • 直读热电偶(手持式仪器)

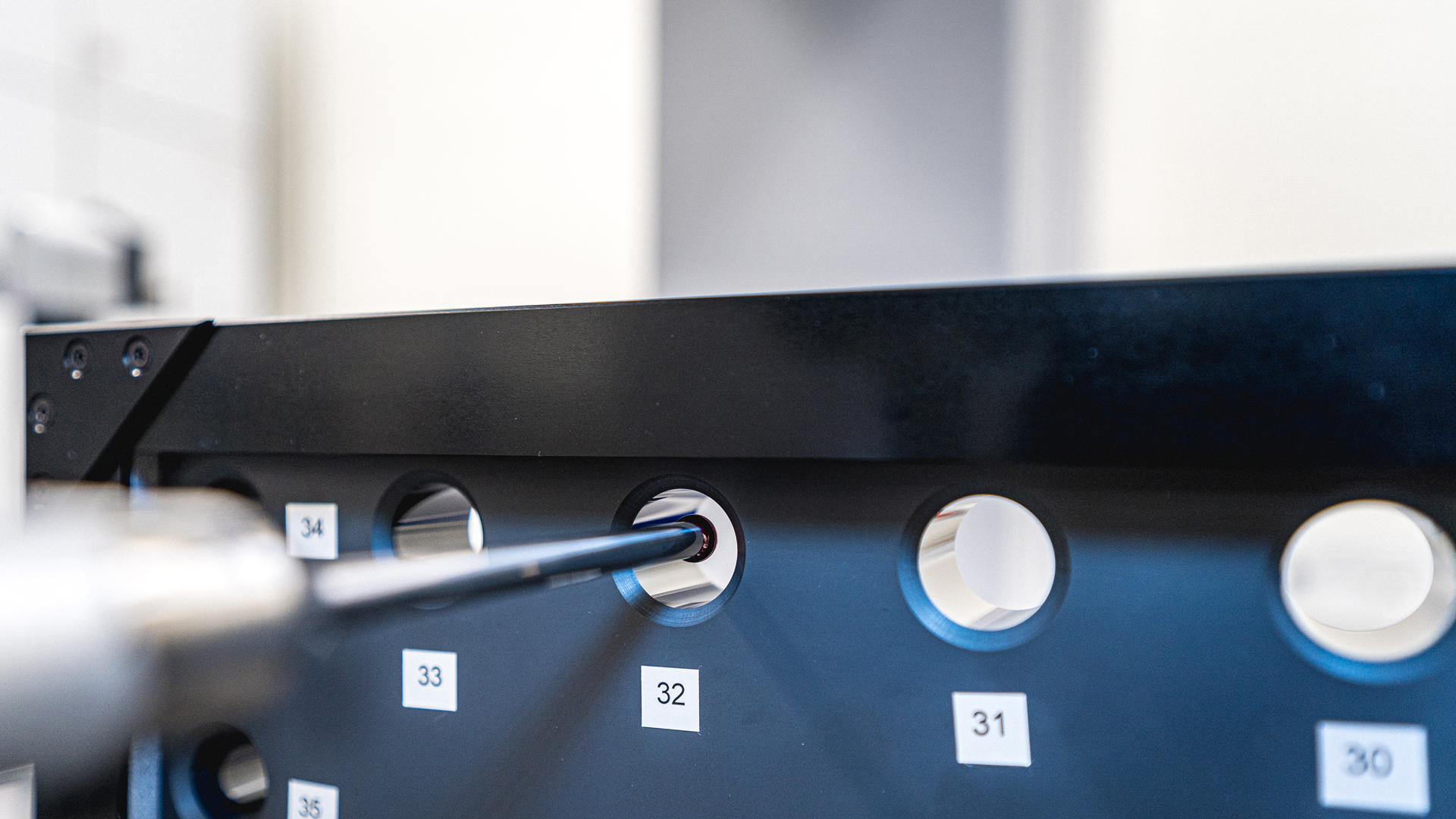

虚拟三坐标测量机(VCMM)

虚拟三坐标测量机(VCMM)

由于影响变量众多,要确定每项检测标准的测量不确定度既昂贵又复杂。虚拟三坐标测量机(VCMM)能够自动快速且可靠地计算几乎任何形状工件的测量不确定度。

根据数学模型,所有对测量产生影响的不确定性因素都会被记录下来进行计算,并输入模拟计算中。根据ISO/TS 15530-4:2008标准,使用 蔡司软件CALYPSO选项VCMM计算测量不确定度。我们经验丰富的实验室工作人员还可以在您的现场安装这一选项。

我们的校准实验室通过了 VCMM 方法的棱镜工件校准认证。因此,我们能够对您的单个主部件进行溯源校准,并出具DAkkS校准证书。

蔡司计量商城

查找测试样本、校准球、量块和其他附件

深入了解蔡司校准实验室

有关校准的常见问题

  • 在计量学中,校准是确定三坐标测量机是否以各自规定的精度运行的过程。除其他事项外,在校准过程中还会根据制造商的规范(即所谓的精度规范)对测量机进行检测。因此,校准对您的生产可靠性具有重要影响,其有助于将投诉和故障风险降至最低。

  • 认可旨在对合格评定机构(即获认可的实验室)的技术及组织能力予以认定。举例而言,像计量程序(如长度测量及其偏差情况)这类内容可成为认可的对象。由此可见,认可实则是对技术能力的一种确认之举。而认证的作用在于确认是否满足既定要求,例如质量管理(QM)体系方面的要求。它往往关联到管理体系,涵盖流程、质量检查以及纠正措施等内容。

    合格评定属于校准证书的一部分,由蔡司的服务人员负责颁发。第三方所给出的确认(也就是认证)会正式表明某一合格评定机构具备执行特定合格评定任务的相应能力。

  • 基本上,对于测试设备的校准并没有既定的时间间隔规定。因此,用户可以自行决定是否以及何时进行校准。不过需要牢记的是,测量仪器的精度会随着使用次数的增加而降低。因此,建议根据使用情况进行校准,至少每年校准一次。如果对测量结果的准确性有疑问,也应考虑进行校准。例如,在传感器系统与部件发生碰撞后,就应当考虑重新校准。

  • 工厂校准是由制造商自行定义的程序,通常基于相关指南或标准来开展。这些程序的责任由制造商承担,且不会经过外部验证。而经认证的校准程序则是依据ISO 10360以及德国工程师协会(VDI)/德国电气工程师协会(VDE)的相关规定来实施,并由国家认可机构定期进行监督。

    此外,经认证的校准证书通过与国际实验室认可合作组织(ILAC)达成的多边互认协议(MRA)而获得国际认可。这使得测量结果具备国际可比性,并能够实现计量溯源至国家标准。

  • 在工业生产中,精准的测量仪器和测量设备对于确保功能性、质量保证以及可比性而言至关重要。经认证校准是由德意志联邦共和国的国家认可机构(德国认可委员会,DAkkS)或其他国家的国家认可机构对计量程序予以确认。证明相关校准活动的开展具备专业能力,符合法律法规及规范性要求,且处于国际可比水平。依据ISO/IEC 17025:2018标准所进行的认可,旨在认可合格评定机构(即经认证的校准实验室)的技术及组织能力。

  • 可通过以下标准来判断校准证书是否符合ISO标准:

    • 完整标识信息:需包含日期、校准证书编号、被测量对象的标识、测量地点、客户信息以及签名等内容。
    • 校准程序说明:要指明有文件记录且经过验证的校准程序(出自相关标准、指南、说明指导书等)。
    • 结果的计量可追溯性:校准溯源链必须能够追溯至预标准或经认证的校准证书。
    • 校准期间的环境条件
    • 记录校准结果和测量值(测量结果),并标明单位和测量不确定度
    • 规格说明(在符合性声明的情况下)
    • 要明确规格的出处。
  • 当您向蔡司订购一台坐标测量机时,该机器会经历以下阶段:

    1. 蔡司将为您制造坐标测量机
    2. 在蔡司进行验收检查
    3. 在贵公司进行运输、组装及调试工作
    4. 现场校准
    5. 颁发校准证书
