热成形

技术、变体和工业应用

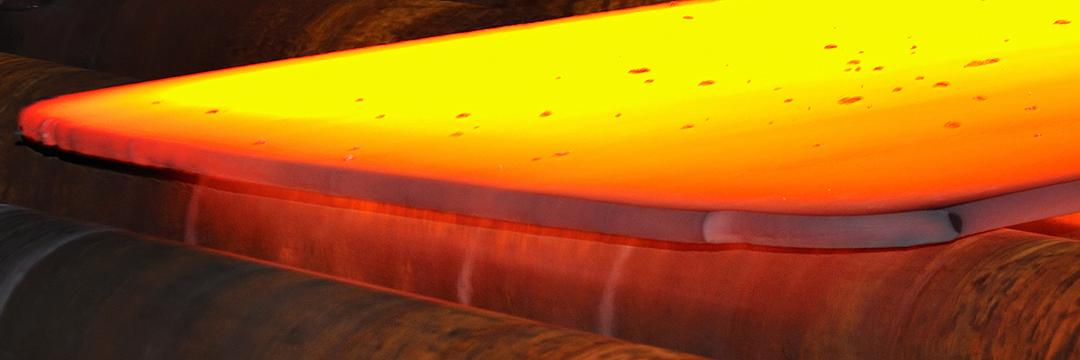

热成形形式的钣金成形

对于汽车制造商和供应商,钣金的热成形尤为重要。其适用于所有质量等级的钢材。采用这种方法生产的部件重量更轻,碰撞试验值也更高。

热成形是一种钣金成形工艺,也称为热冲压或冲压硬化。所有成形工艺都要高于所用金属的再结晶温度。在钣金的热成形过程中,材料会恢复并软化。这样,尽管成形力较低,等效应变却很高。热成形包括锻造、热轧和挤压等几种工艺。成形技术符合DIN 8582标准,即使是高强度材料也能按要求加工。该工艺尤其适用于必须承受高载荷的部件(气缸、曲轴、连杆、齿轮)。

热成形与冷成形和温成形的区别

在温成形中,使用的温度介于钣金的冷成形和热成形的温度范围之间。工业用户结合了两种方法的优点,并通过选择特定的成形温度来尽量避免两种技术的缺点。与冷成形相比,温成形所需的成形力更小。与热成形部件相比,冷却部件的尺寸公差更小。在冷成形过程中,成形温度低于再结晶温度。要达到相当的等效应变,需要更高的成形力。这样生产出的精密部件尺寸公差小,表面结构良好。为实现成形工件的凝固,需要对其进行再结晶退火处理。

钣金的热成形如何进行?

以热成形形式进行的钣金成形要高于再结晶温度。这是金属在成形过程中100%再结晶的温度。再结晶温度为绝对熔化温度的40%或50%。在这些温度下,微结构中的位错会被消除:将会产生新晶粒,材料的硬度降低。材料在热成形过程中的膨胀可以通过流动曲线直观地显示出来。其表示热成形过程中屈服应力与相应等效应变之间的关系。屈服应力本身受工作温度和成形速度的影响。

例如,深冲过程中的热成形是以钣金直接或间接热成形的方式进行。在直接热成形过程中,在进行第一道成形工序之前,先在烘箱中将材料加热到再结晶温度以上。然后将材料放入压力机和深冲工具中。材料塑性成形后,在冷却的封闭模具中冷却。间接热成形的典型做法是在第一道成形工序后进行加热,然后直接进行最后的拉伸,并在压制过程中快速冷却。硼合金钢22MnB5通常用于热成形的钣金。通过将奥氏体转化为马氏体,可实现出色的材料性能。

钣金件热成形

最近,汽车制造商更青睐这种成形技术。原因是采用这种技术制造的部件具有更高的碰撞安全性。此外,热成形和冷却特种钢还能减轻车辆重量。利用这种技术,汽车制造商可以生产侧梁、车门加固件、门槛、车顶框架、车顶行李架、保险杠支撑以及A柱和B柱。为防止热成形钢在熔炉中结垢,这些钢材都涂有一层特殊的铝硅涂层。为了保持稳定的高质量生产,部件都要经过质量保证流程。这一流程通过光学测量技术自动完成。

热成形有哪些优缺点?

热成形的优点包括:

  • 材料不凝固,成形性好
  • 低回弹
  • 可制作更复杂的形状
  • 残余应力小,尺寸稳定性好
  • 壁厚更薄,部件更轻
  • 只需较小的成形力
  • 适用于所有钢质

主要缺点是:

  • 由于工作温度较高,表面略有鳞伤(后期处理!)
  • 在极端情况下,部件会翘曲
  • 尺寸公差更大
  • 熔炉导致高能源成本
  • 形成飞边

轻松测量热成形部件

迄今为止,测量高强度钣金件(如车身制造)需要使用物理夹具。这些产品的单独生产导致成本高昂。虚拟装夹技术和ScanBox三维测量机中的通用设置取代了物理夹具。这不仅节约了成本,还明显加快了生产流程。
