ATOS ScanBox 6系
三维测量机

ATOS ScanBox 6系

在生产环境中保证高通量

在生产环境中,尽快发现、分析和消除质量问题非常重要。为此,必须在最短的时间内对尽可能多的部件进行全面检查,以便在短时间内启动有针对性的纠正措施,并将废品率降至最低。使用ATOS ScanBox 6系来应对这一挑战:两种不同的型号可在最短时间内全自动提供三维实际坐标与CAD数据之间的表面偏差。

  • 专为大型和重型部件的质量保证而设计
  • 同时进行装载和测量,提高通量
  • 部件更换快,灵活性高

监控生产流程并减少废品

在最短时间内提供额外的测量数据

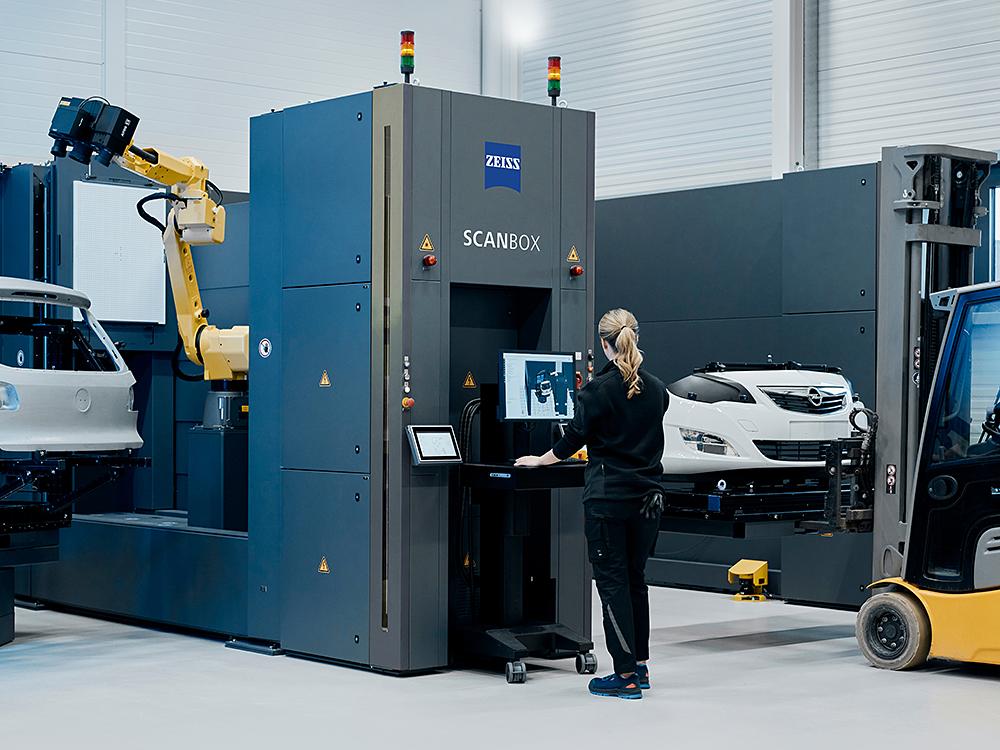

同时装载和测量

在最短时间内提供额外的测量数据

归功于两个可以独立操作的工作区域,使用光学三维测量机ATOS ScanBox 6235,您可以提高生产效率。您能够在工作区域或旋转台上放置门、尾门或电池模块等部件,这些部件的尺寸最大可达3500 mm,重量最大可达5000 kg。由于采用了自动门,两个工作区域的操作均十分安全。

快速装卸载

快速装卸载

优化规划,实现高效工作流

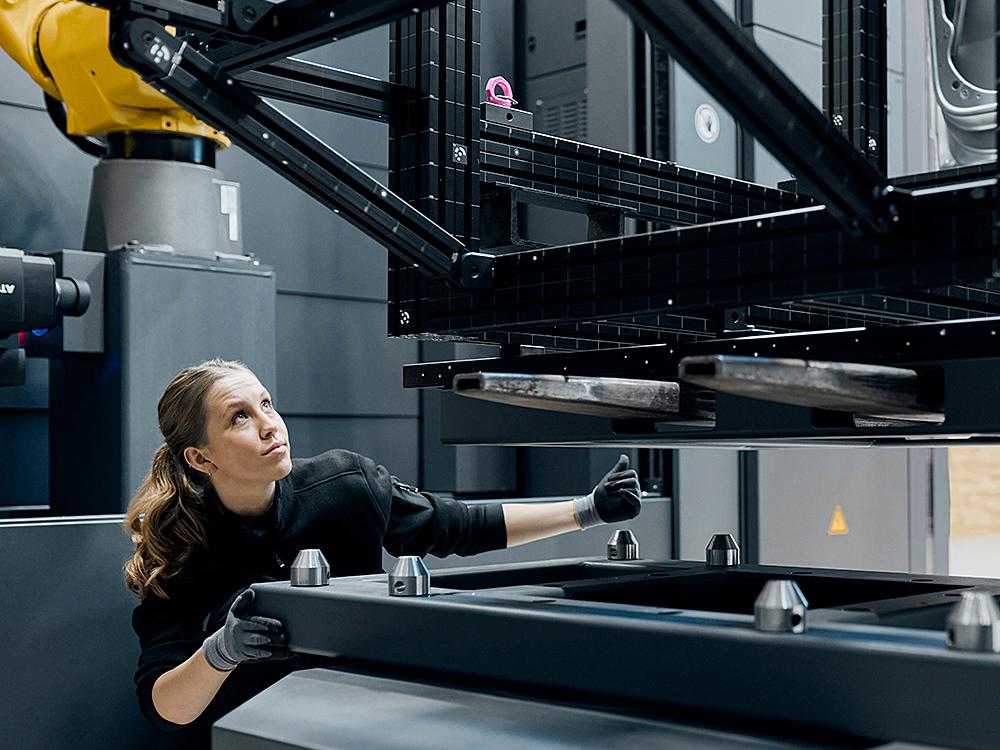

入口区域非常宽敞,可以方便地使用起重机、叉车或托盘车等装载机械。由于无需更换测量夹具,使用带有多部件夹具的ATOS ScanBox 6135和6235可以更快地测量悬挂部件。多部件夹具可通过人机界面(HMI)轻松定位,并可从正面更换悬挂部件。

复杂几何形状的全表面采集

使用ATOS 5和ATOS 5X高速扫描

复杂几何形状的全表面采集

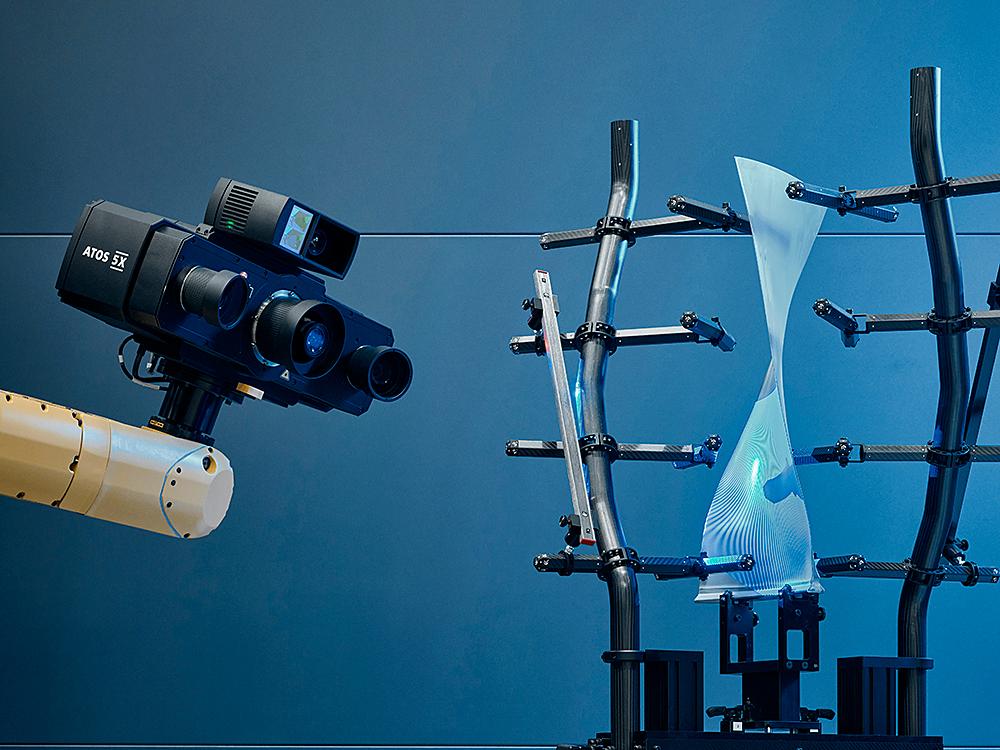

由于采用了先进的相机技术、强大的光源和高性能软件,ATOS 5的性能达到了全新的水平,尤其是在测量光亮和暗淡的表面、精细结构和边缘时。该技术加快了总测量时间,同时提供准确的三维测量数据。ATOS 5X使用内置的激光光束压缩机产生超强光束。如此便能在很短的曝光时间内测量长达1000 mm的区域。

虚拟仿真中的真实环境

虚拟测量室

虚拟仿真中的真实环境

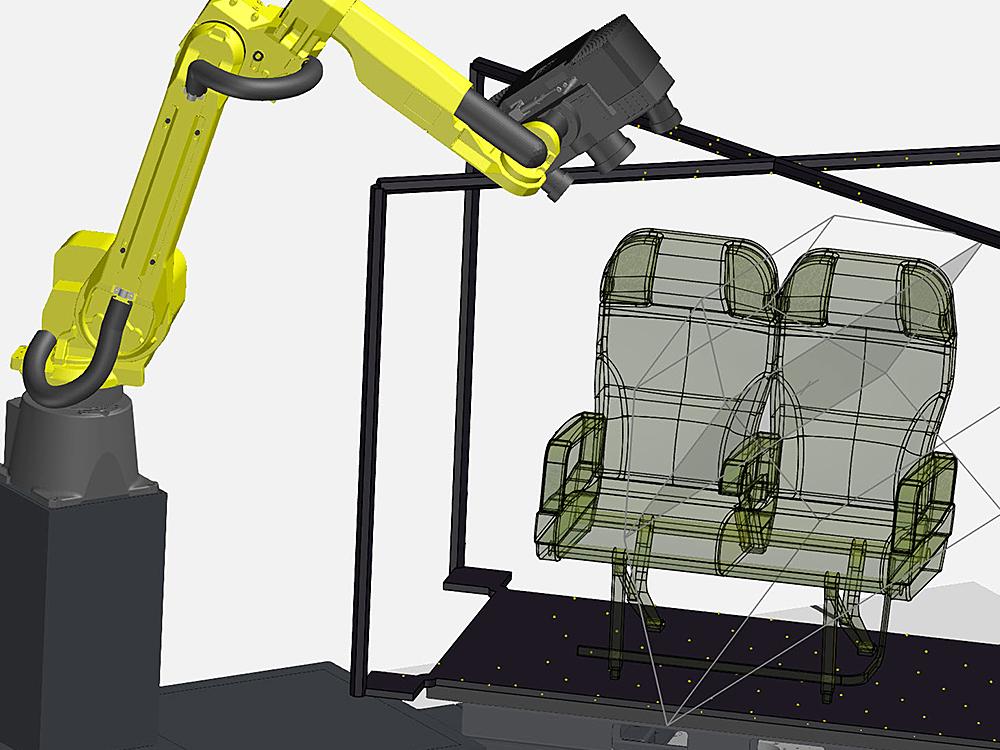

虚拟测量室(VMR)是用于光学三维测量机所有元件的中央控制和测量计划软件,在虚拟仿真中模拟了真实测量环境的功能。VMR包括带传感器的机器人、编程(包括机器人路径的运动学)、部件和测量计划。借助VMR,用户无需掌握特定的机器人编程技能即可使用该系统。所有机器人动作在执行前都会在虚拟测量室中进行模拟和安全检查。

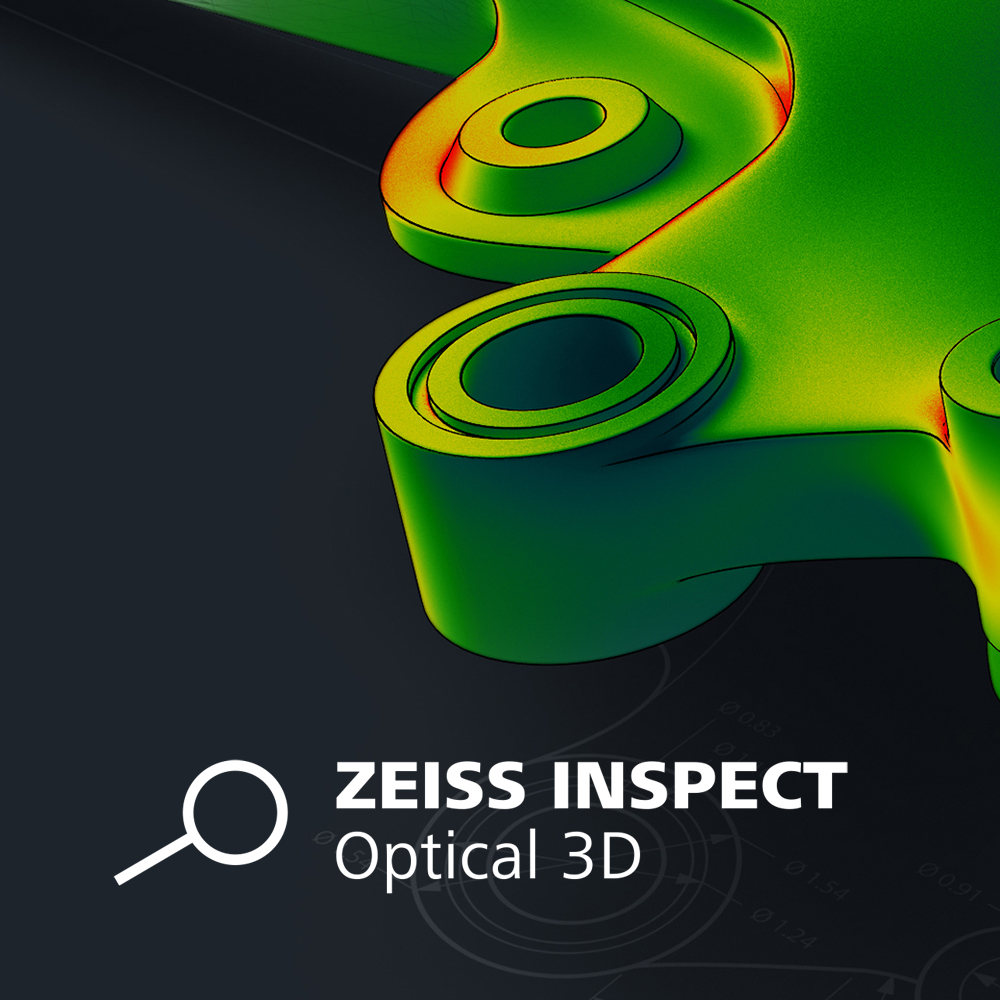

有效的分析工具 ZEISS INSPECT提供一站式服务

扫描、检查和报告:评估标称-实际比较以及形位公差,结果简单易懂,可直接进行必要的修正。利用ZEISS INSPECT,您可以进行完整的分析,获得全面的报告,并将测量结果内置到现有流程中。

悬挂式部件的虚拟装夹

虚拟装夹技术避免了在采用四个支撑点的机械夹具上进行测量时,通常需要进行的多次测量循环。

测量案例

陪伴客户完成生产,了解更多ScanBox系统在批量生产过程中用于质量保证的各种可能性。

  • LINDE + WIEMANN:通过自动化组件测试确保批量生产过程中的质量

  • Coko:大型塑料部件的自动化生产控制

  • LINDE + WIEMANN专门从事大型结构装配的开发。在哈根巴赫的生产基地,型材、冲压件和胶合件在三套自动ATOS ScanBox系统中同时进行测量。
  • Coko-Werk GmbH & Co. KG在注塑成型领域有着悠久的传统。该公司使用ATOS ScanBox 6235光学三维测量机在其位于Bad Salzuflen的研发和创新基地进行生产过程中的高效质量控制。

成功案例

通过我们的客户报告了解到了更多现代生产的挑战和机遇,发现自动化光学三维测量技术的各种可能性。

Coko:大型塑料部件的自动化生产控制
03.07.2023

Coko:大型塑料部件的自动化生产控制

通过ScanBox的全场测量结果,Coko可以更快地进行首件检测和以目标为导向的工具校正。

通过自动化部件检测保证批量生产的质量
20.02.2023

通过自动化部件检测保证批量生产的质量

蔡司自动化三维测量解决方案为LINDE + WIEMANN的整个制造过程提供支持。

Van Raam
15.04.2021

Van Raam特殊需求自行车:利用三维测量掌控移动

Van Raam通过ATOS ScanBox提高效率,同时保持了较高的安全性和质量标准。

下载信息



技术信息

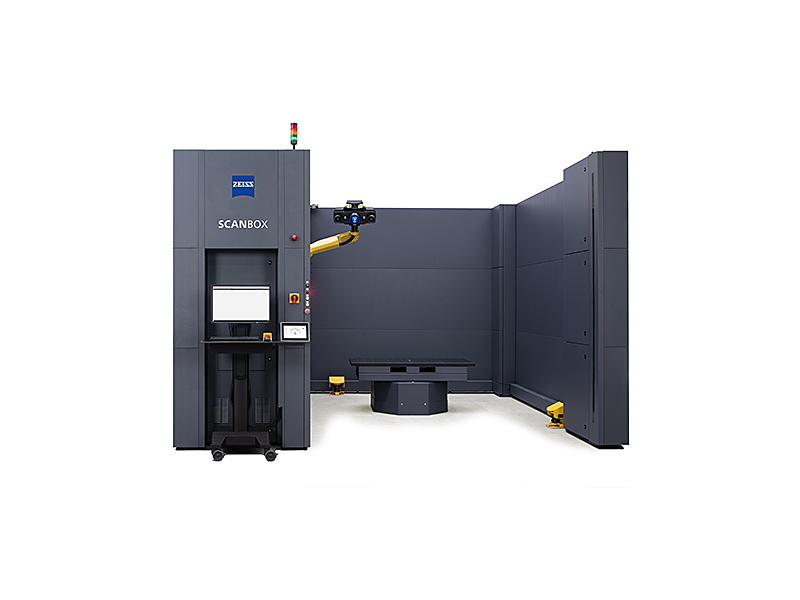

ATOS ScanBox 6135
ATOS ScanBox 6235

尺寸

4500 × 4500 × 3250 mm

7665 × 4500 × 3250 mm

电源

200-500 V(3相,32 A)

200-500 V(3相,32 A)

最大部件尺寸

Ø 3500 mm

2× Ø 3500 mm

最大部件重量

5000 kg

2× 5000 kg

开口宽度

2850 mm

2850 mm

传感器兼容性

ATOS 5、ATOS 5X

ATOS 5、ATOS 5X
