虚拟计量室

虚拟计量室

用于ZEISS INSPECT Optical 3D和ZEISS INSPECT Airfoil

蔡司VMR虚拟仿真

虚拟仿真中的真实环境

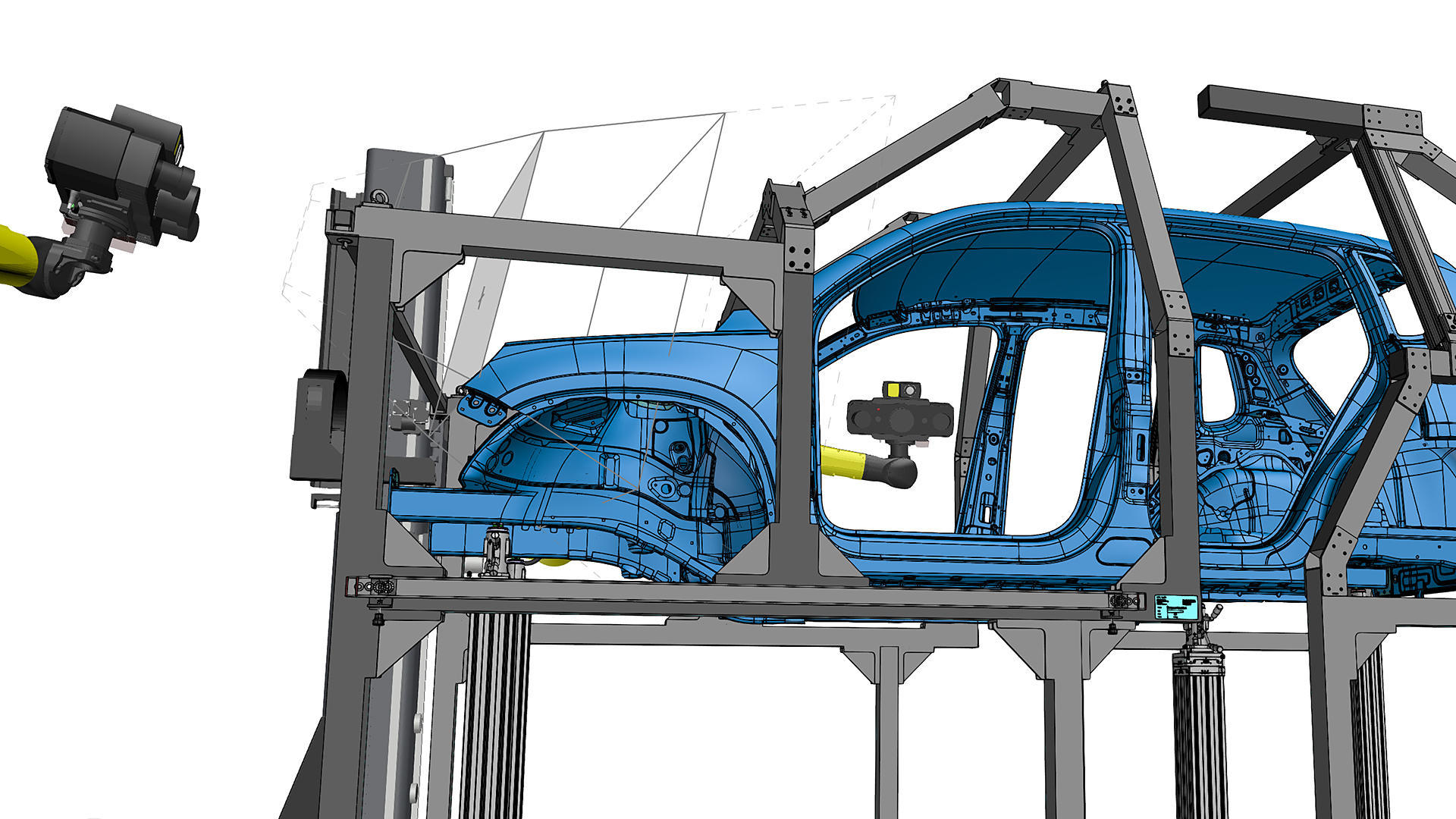

虚拟计量室(VMR)是用于光学三维测量机所有元件的中央控制和测量计划软件,其在虚拟仿真中模拟真实环境。VMR包括带传感器的机器人、编程(包括机器人路径的运动学)、部件和测量计划。利用ZEISS INSPECT Optical 3D或ZEISS INSPECT Airfoil,VMR可以执行自动测量流程。借助VMR,用户无需掌握任何特定的机器人技巧。所有机器人动作在执行前都会在虚拟计量室中进行模拟和安全检查。

优势

  • 智能示教

    VMR中的智能示教功能可针对所有检测特征和CAD表面计算所需的传感器位置。随后的路径优化改进了运行时间和避免碰撞方面的位置顺序。智能示教可最大限度地减少创建过程安全和运行优化的机器人程序所需的时间。如CAD或单个元素发生变化,系统会自动更新测量位置。

  • 测量计划

    CAD数据集与相应的测量计划一同导入。测量计划中存储的测量原理会自动分配给测量计划中的检测特征。测量报告也可提前准备(离线)。测量流程结束后可显示实际测量结果。这样,用户就可以更轻松地制定检测计划。

  • 煲机

    测量程序离线创建,随后通过自动程序在ScanBox中运行一次。机器人移动到测量位置,并确定各个测量参数,如实际部件上的曝光时间。软件采用特殊程序自动检测部件反射,并相应调整条纹投影,以避免反射造成的测量误差。

  • 系列测量

    最终测量程序可用于检测更多部件。机器人完全由软件控制,在不同测量位置上移动。在每次测量过程中,系统都会检查测量结果是否符合质量标准。CAD或测量计划中数据状态的变化可通过参数化软件快速更新。

  • 检测

    数据采集完成后,软件会计算出部件表面的多边形网格和检测特征计划的实际值。这些数据会与目标数据进行比较,并显示在报告中。测量结果可以自动保存为特殊的导出格式,例如用于统计质量控制的数据库。不同部件的测量流程可自动执行。

  • Kiosk界面

    Kiosk界面是一个特殊的用户界面,用于简化ScanBox的操作。软件接管整个过程控制,并自动执行测量和检测顺序。这确保了高精度和数据质量:测量参数、数据和操作系统都受到保护。

使用ScanBox进行快速自动测量

使用ScanBox进行快速自动测量

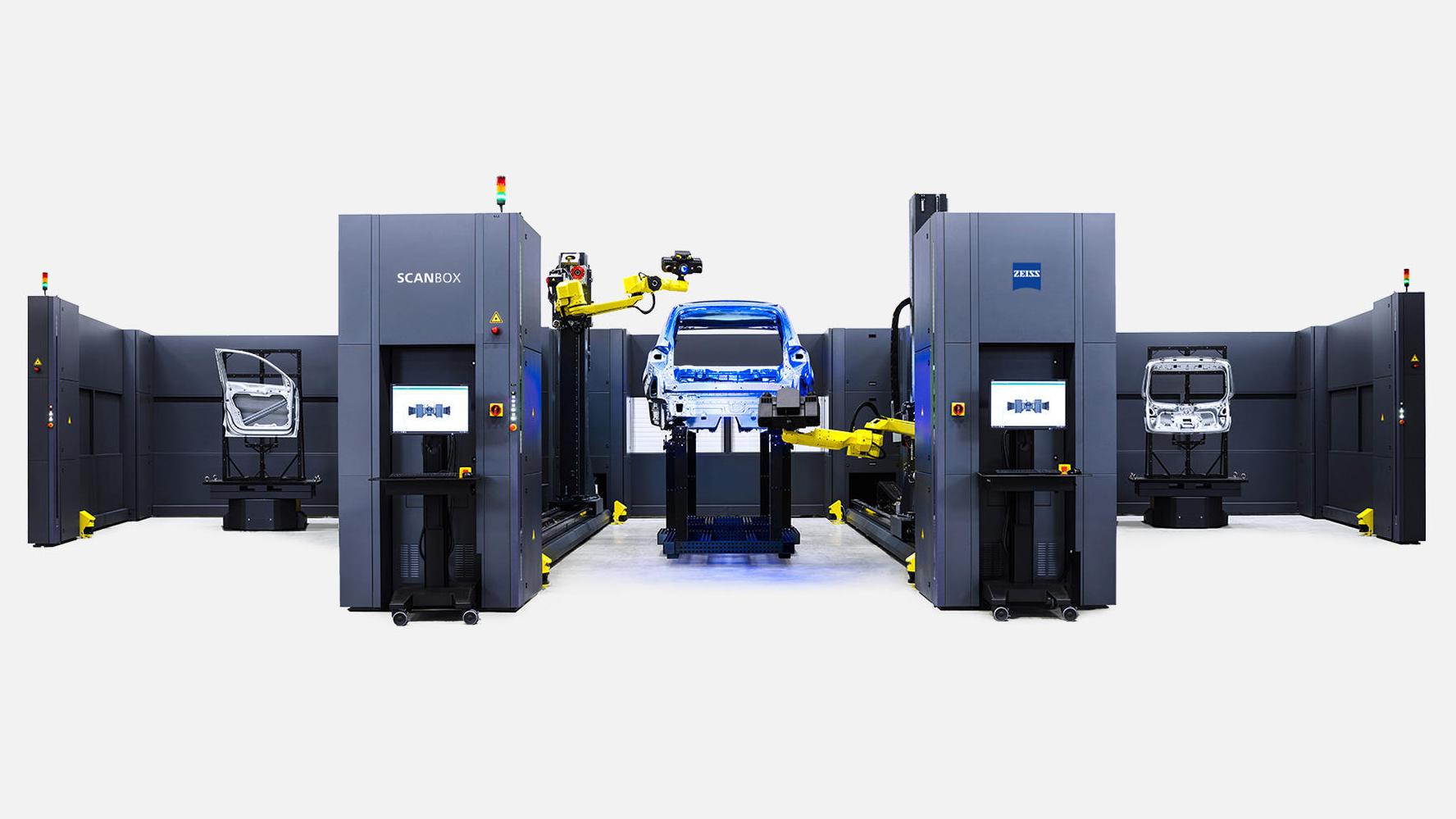

ScanBox是生产和制造过程中高效质量控制的一体化解决方案。标准化测量机有11种不同的型号,适用于不同的应用和部件尺寸(从锁钩到完整的车身),提供了一体化的解决方案:编程、自动数字化、检测和报告。由于采用了直观的用户界面和虚拟计量室(VMR)作为中央控制和测量计划软件,这些模型易于使用。
