蔡司ScanBox 5系
三维测量机

蔡司ScanBox 5系

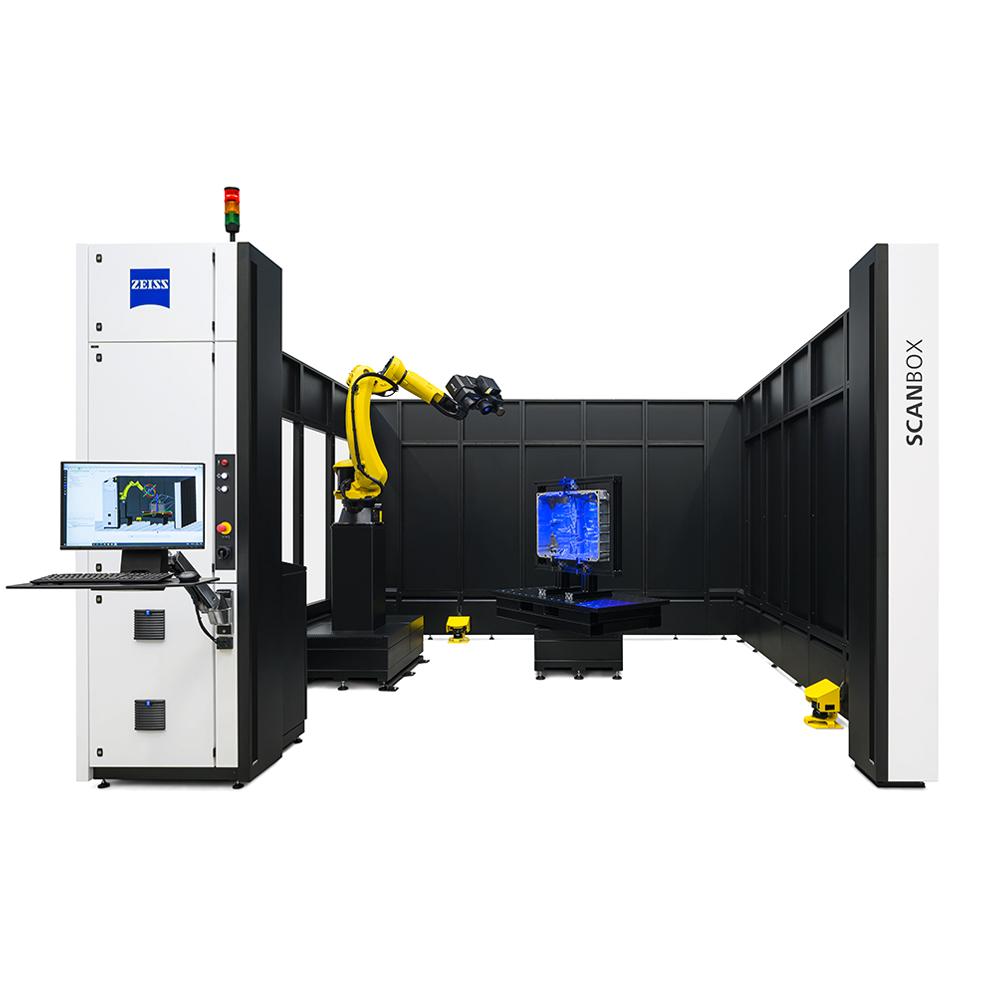

模块化概念实现高灵活性

蔡司ScanBox 5系是用于复杂部件自动检测和数字化的一体化解决方案。该系列包括三种型号,还可根据您的需求提供多种定制选项,这就是新模块化的概念。各个组件完全相同,因此可轻松升级为不同布局。旋转台模块的最大负载为2000 kg。

  • 模块化测量系统,适用部件尺寸最大可达3000 mm
  • 可选升级为不同布局
  • 测量悬挂部件、组件和机翼的理想之选

蔡司ScanBox 5系:用途广泛,灵活多变

  • 模块化测量系统:适应您的需求

    蔡司ScanBox 5系是用于复杂部件自动检测和数字化的一体化解决方案。该系列包括三种型号,还可根据您的需求提供多种定制选项,这就是新模块化的概念。各个组件完全相同,因此可轻松升级为不同布局。机器人模块配有高精度ATOS 5传感器。旋转台模块的最大负载为2000 kg。

站立或坐姿操作

符合人体工程学的功能

站立或坐姿操作

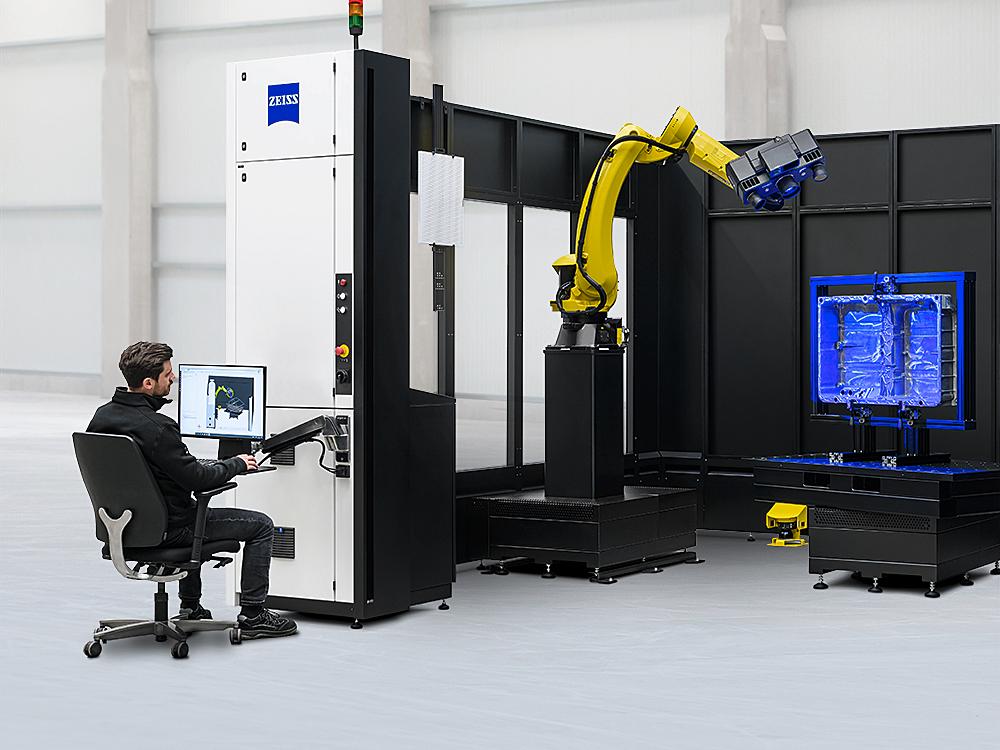

全新、灵活的用户界面提供各种符合人体工程学的功能,为用户提供支持。内置于电子开关柜中的旋转臂可设置到所需位置,用户可站立或坐姿操作蔡司ScanBox 5系。

光学系列测量

光学系列测量

优化系列测试

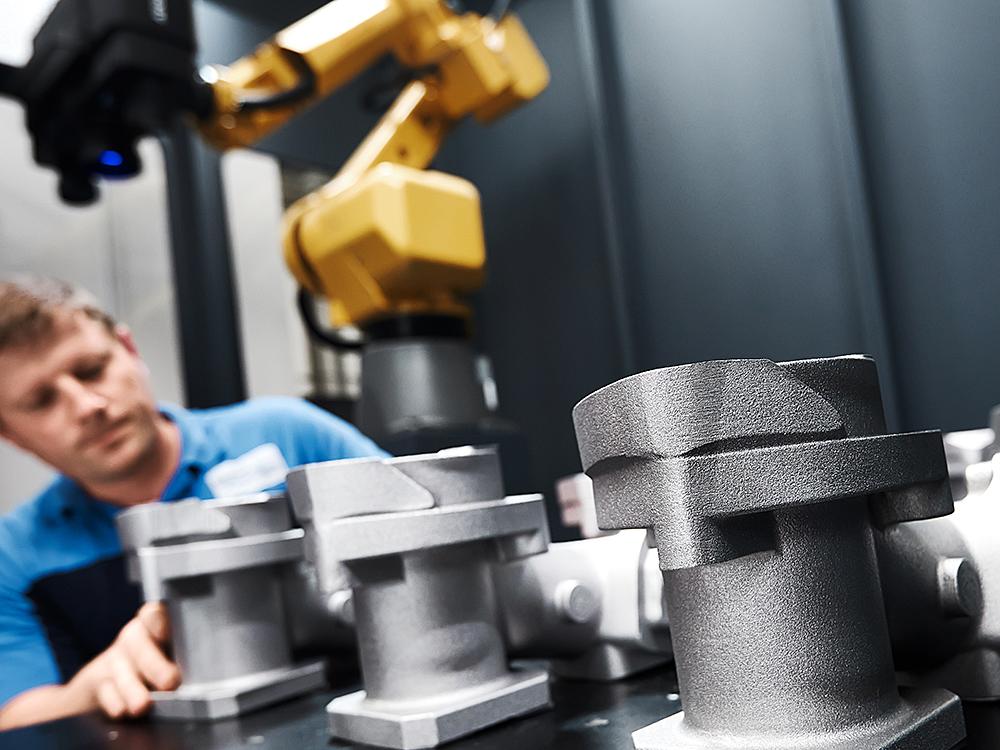

蔡司ScanBox 5系可优化您的系列检测,并支持您检查生产过程。功能强大的三维测量机可在短时间内为CAD比较提供全场测量结果,直观显示与形位公差可能存在的偏差,并加快生产、维护和维修流程。使用该系统可快速采集特定的测量特征和几何形状,如表面和边缘点、孔或镗孔。标准化和自动化程序可提高部件的通量并减少废品。得益于实时趋势分析,蔡司ScanBox 5系可在运行过程中实现较高的工艺可靠性。因此,可以快速识别生产过程中的变化。

为翼型检测量身定制

为翼型检测量身定制

复杂自由形状表面的质量控制

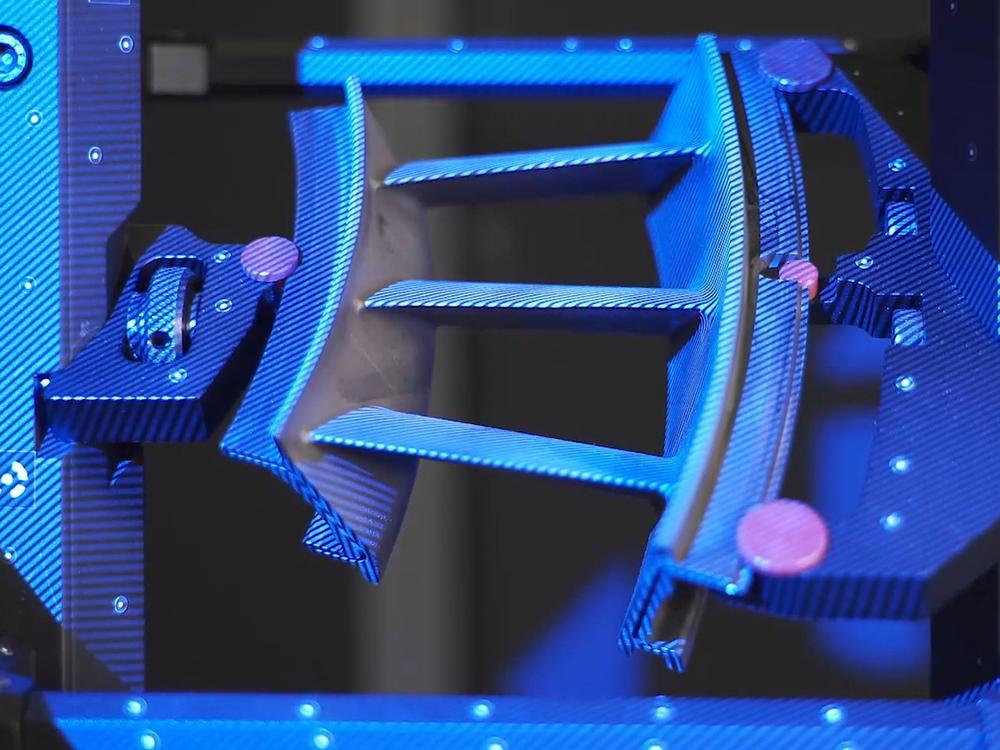

蔡司ScanBox 5110检测机翼的首选。用于燃气涡轮行业的ATOS 5 for Airfoil具有优化的工作距离和100 × 70 mm²的测量面积,可提供微小细节的高精度三维数据。您可以在一小时内测量出整体叶盘。涡轮叶片可在几分钟内完成检测。

自动装载和自主部件检测

蔡司ScanBox Serie 5 RC

蔡司ScanBox Series 5 RC(遥控)是一款带电动滑门的光学测量机。使用机器人或定制的装载系统,您可以自动将机翼、附属部件或工具等部件装入蔡司ScanBoxSeries 5 RC,并将其放置在旋转台模块上。由于用户无需放置单个部件,因此质量保证所需的时间相较以往大幅缩短。自主运行提高了机器利用率,加快了测量周期,使您能够更有效地调配员工。

虚拟测量室

虚拟测量室

虚拟仿真中的真实环境

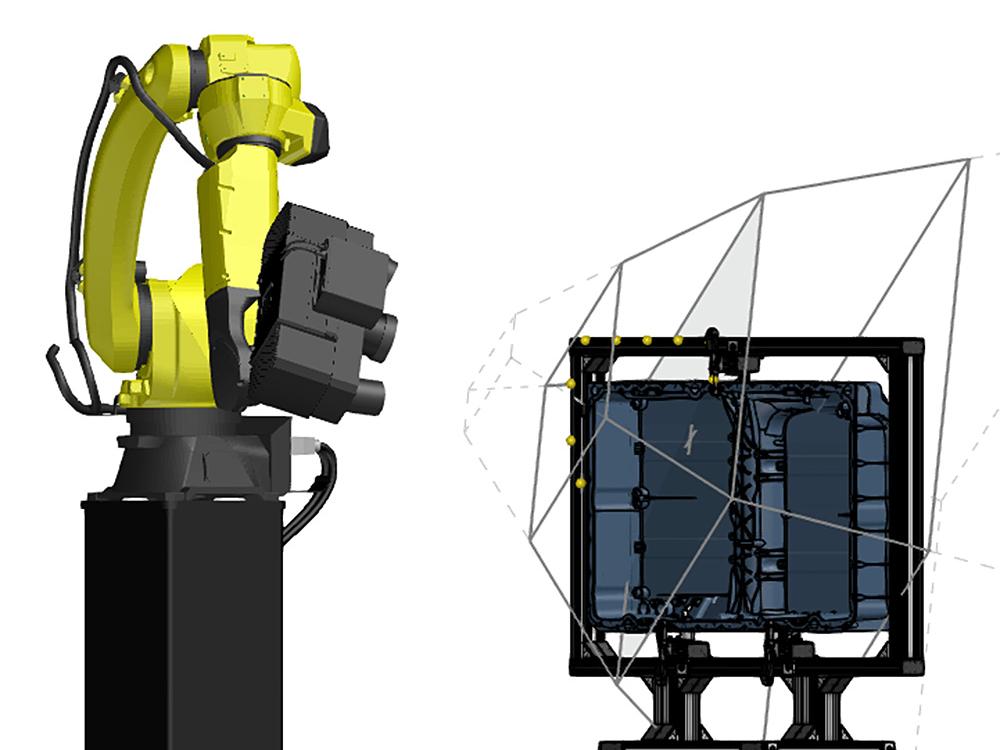

虚拟测量室(VMR)是用于光学测量间所有元件的中央控制和测量计划软件。在VMR中,真实环境(即测量间的机器人、传感器和部件)的功能在仿真中显示出来。编程包括机器人路径的运动、夹具和测量计划。借助VMR,用户无需掌握特定的机器人编程技能即可使用该系统。在真实环境内实施操作之前,将在这里对所有机器人运行进行模拟和检查,以保证安全。

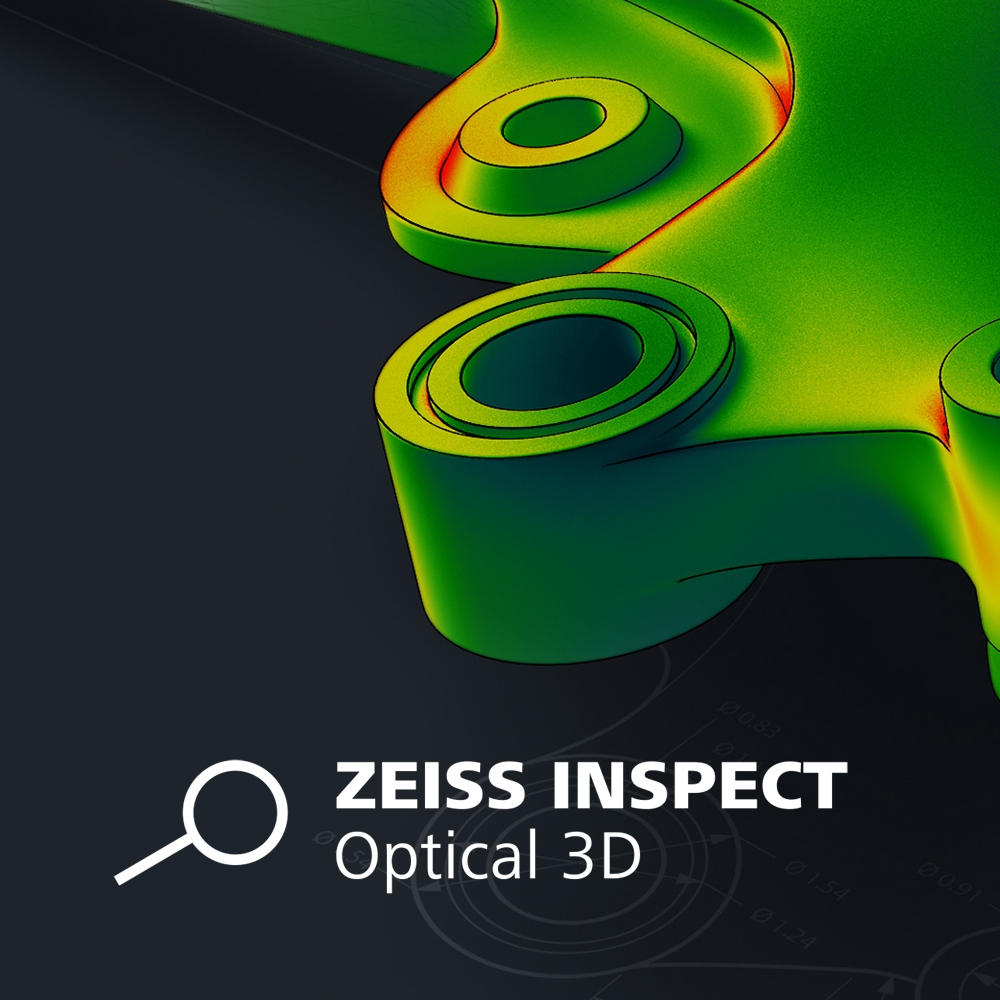

蔡司INSPECT提供一站式服务

有效的分析工具

蔡司INSPECT提供一站式服务

扫描、检查和报告:评估标称-实际比较以及形位公差,结果简单易懂,可直接进行必要的修正。利用蔡司INSPECT,您可以进行完整的分析,获得全面的报告,并将测量结果内置到现有流程中。

您的生产过程是否发生了变化?您是否面临质量保证的新挑战?那就根据您的需求调整光学三维测量机。由于采用了相同的部件,可以顺利升级至更大的布局。

蔡司ScanBox Serie 5 MU:自动化、模块化、以客户为中心

自动化、模块化、以客户为中心

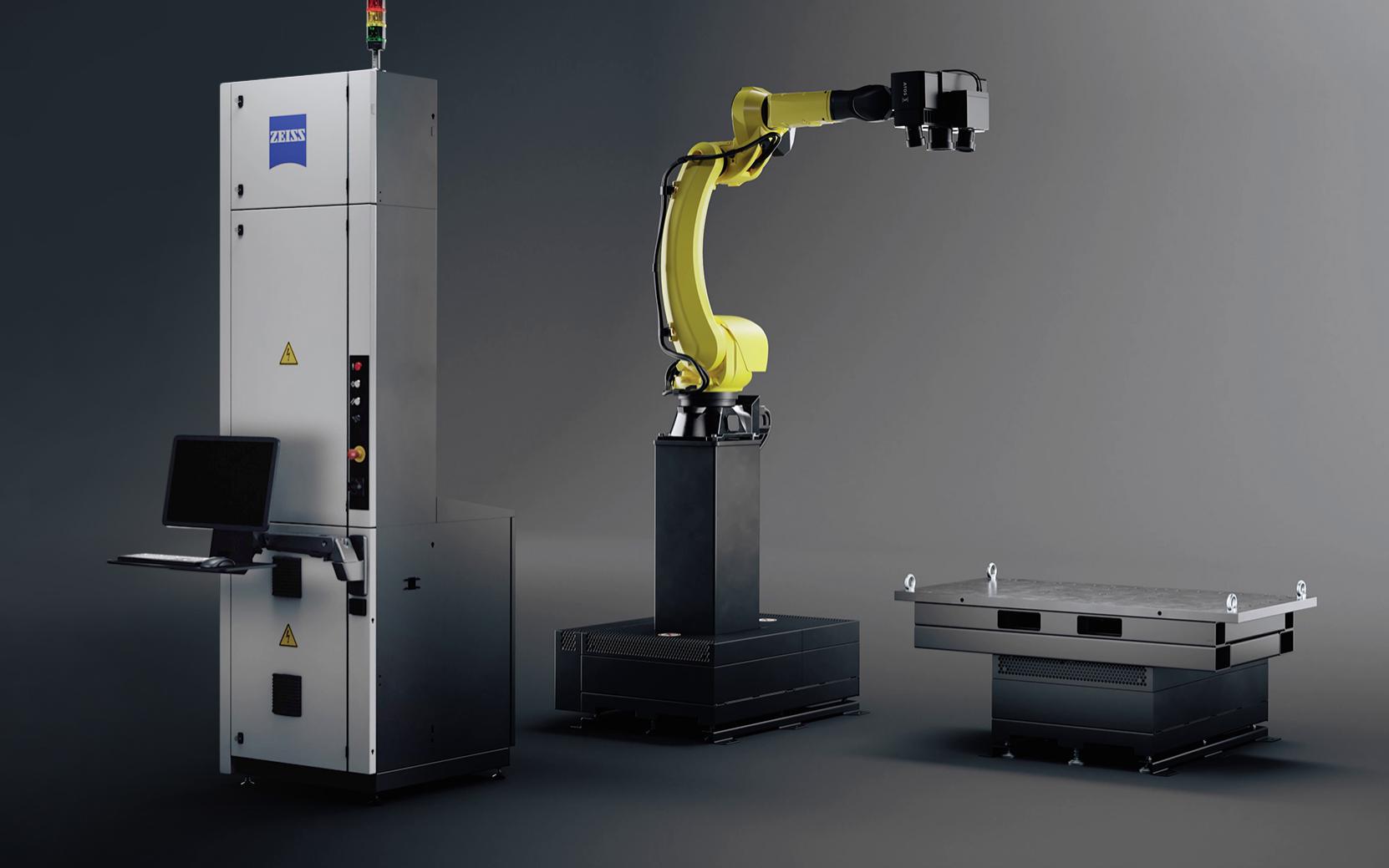

旋转台模块

无论是与蔡司ScanBox 5110中的圆形电动旋转台一起使用、还是和较大型号中的矩形旋转台或可选的托盘装载系统一起使用,该模块的最大负载能力均为2000 kg。

控制塔模块

该模块包含整个控制技术,包括计算机和机器人控制器。

内置旋转臂

用户界面位于一个灵活的旋转臂上,可根据个人工作高度进行调节。

机器人组件

这款坚固耐用的工业机器人专为全天候使用而设计。其六个旋转轴可将ATOS 5传感器移动到任何所需的测量位置。

虚拟装夹技术

虚拟装夹技术避免了通常在带四个支撑点的机械夹具上进行测量的部件的多次测量循环。

测量案例

陪伴客户完成生产,了解更多ScanBox系统在批量生产过程中用于质量保证的各种可能性。

  • 测量案例:BENTELER

    BENTELER:跨地点质量保证和实时分析

  • 测量案例:GROB

    GROB:电动汽车的先驱质量保证

  • 汽车供应商BENTELER生产用于底盘和车身的部件和模块,这些部件和模块通过光学三维测量机蔡司ScanBox进行测量,并在蔡司INSPECT中进行分析。测量计划集中制定并推广到其他位置。利用蔡司PiWeb对生成的测量数据进行实时分析。
  • 超过三分之二的电动汽车制造商都采用了GROB的生产技术。这家巴伐利亚家族企业将显微、触觉和光学计量技术相结合,为定子的生产绘图。

下载信息

  • ZEISS ScanBox Brochure EN

    22 MB
  • Scanbox5_dig-factsheet_en

    2 MB
  • ZEISS IQS, Mic and NEV, Success Story, GROB, EN, PDF

    13 MB


技术信息

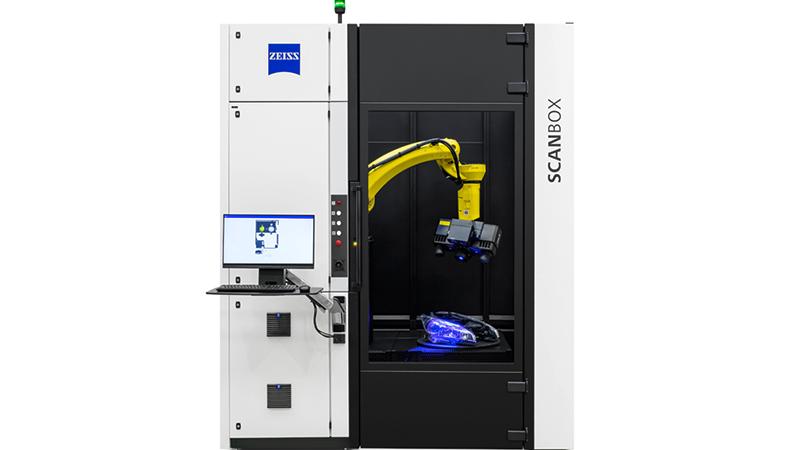

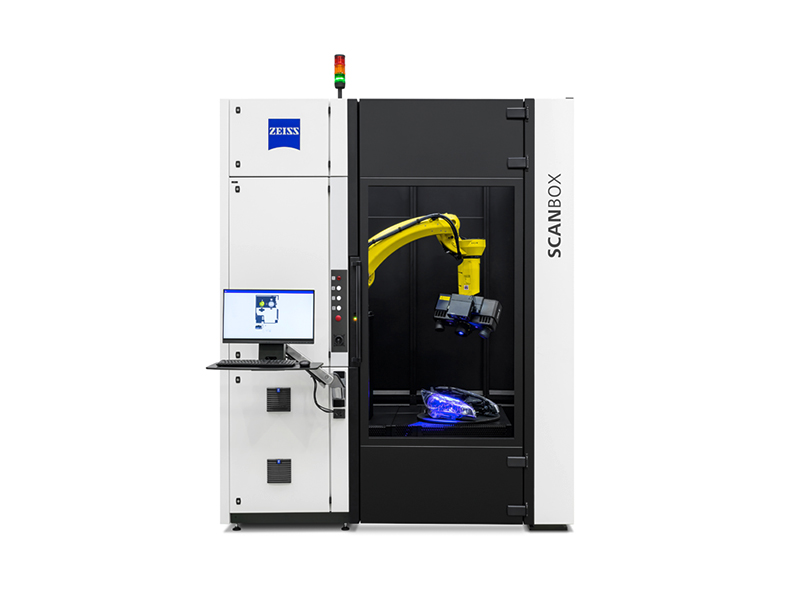

蔡司ScanBox 5110
蔡司ScanBox 5110

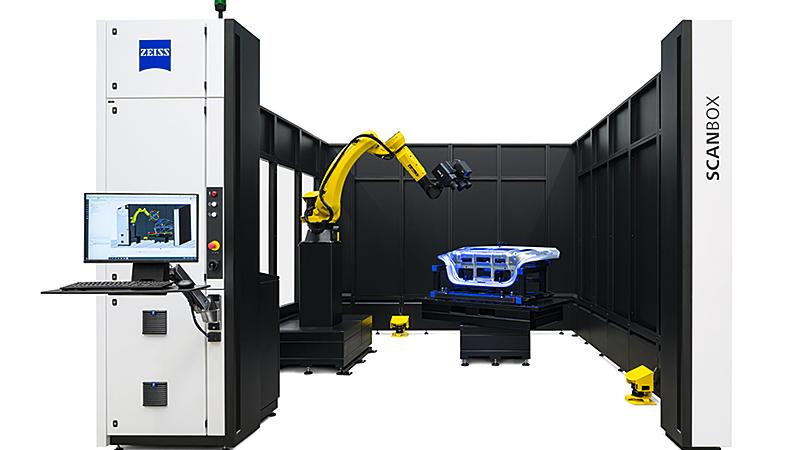

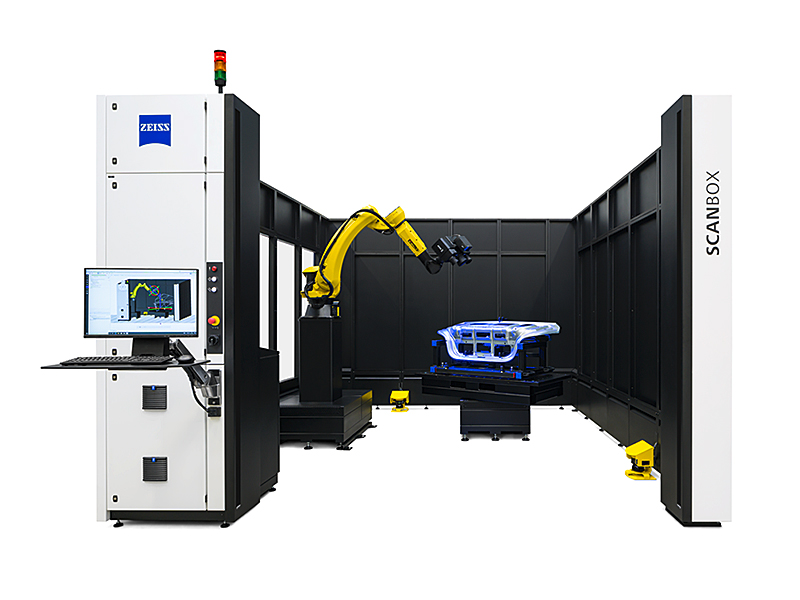

蔡司ScanBox 5120
蔡司ScanBox 5120

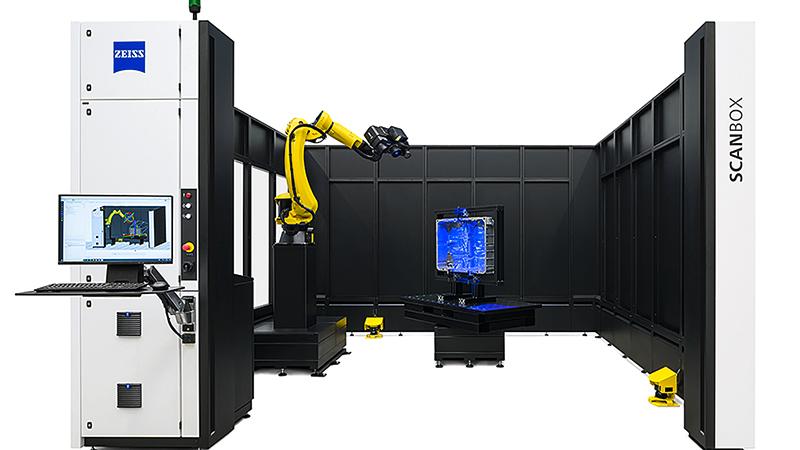

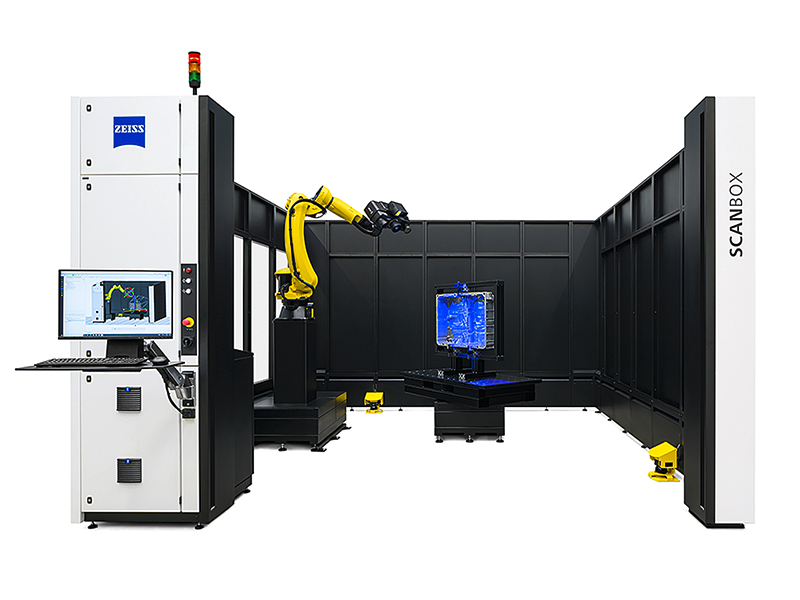

蔡司ScanBox 5130
蔡司ScanBox 5130

尺寸

2200 × 3550 × 3050 mm (LC*)
2200 × 2850 × 3050 mm (D**)

3600 × 4250 × 3050 mm (LC)
3600 × 3550 × 3050 mm (D)

4300 × 4250 × 3050 mm (LC)

电源

200-500 V(3相,16 A)

200-500 V(3相,16 A)

200-500 V(3相,16 A)

最大部件尺寸

Ø 1000 mm

Ø 2000 mm

Ø 3000 mm

最大部件重量

2000 kg

2000 kg

2000 kg***

开口宽度

1000 mm (LC)
950 mm (D)

2400 mm (LC)
2100 mm (D)

3100 mm (LC)

传感器兼容性

ATOS 5 for Airfoil, ATOS 5****

ATOS 5, ATOS 5 for Airfoil

ATOS 5

*LC:光帘
**D:门
***允许的应用重量可能会受到所选旋转台装置的限制
****需要验证设置
