光谱仪模块

蔡司PGS系列小尺寸NIR光谱仪

蔡司PGS模块（光谱覆盖范围为960 - 2500 nm）是理想的NIR光谱仪，具有占地面积小、通量高和信噪比优异的特点。特殊的TE冷却型/非冷却型InGaAs探测器确保噪声降至低水平。

占地面积小
长期校准
信噪比高
快速读出
消热差设计

PGS光谱仪设计

特点

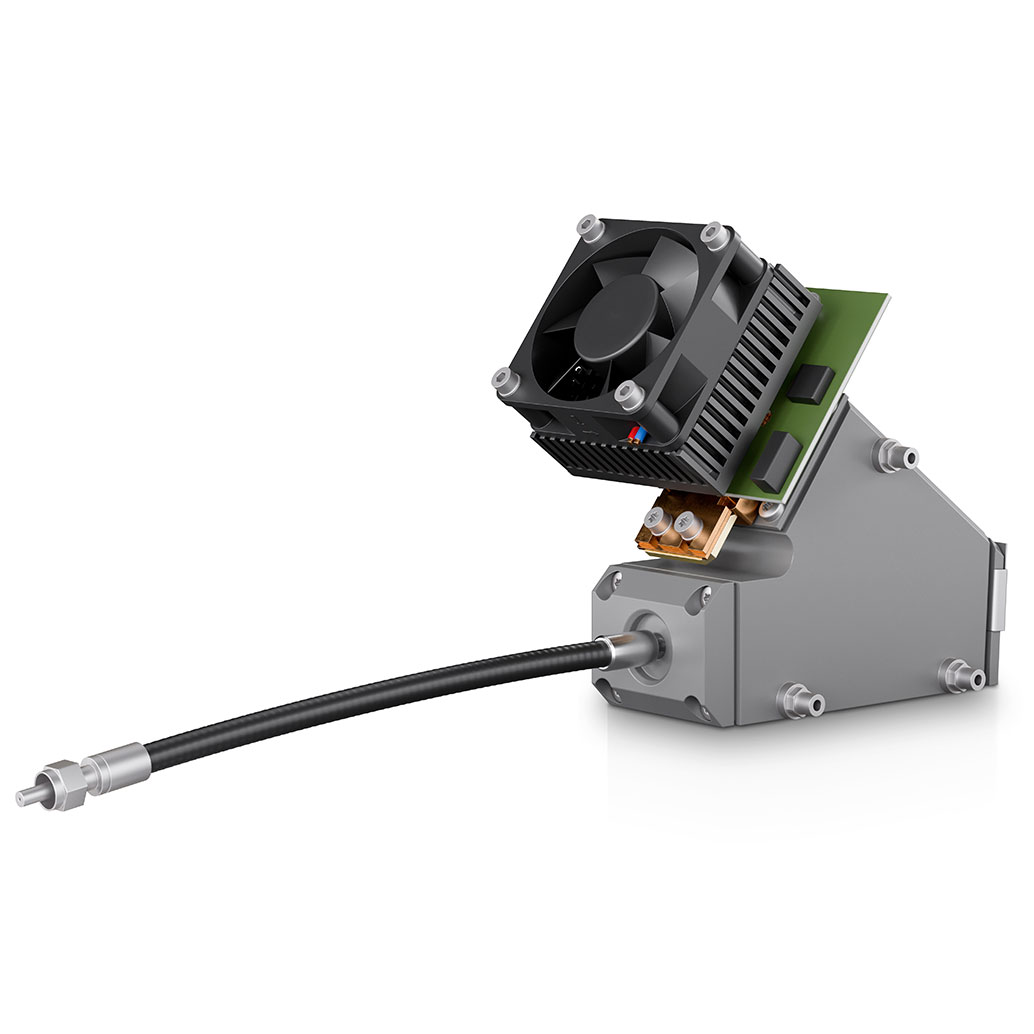

蔡司PGS采用单光纤（Ø 600 μm）/SMA连接器和狭缝作为光学输入端。该光学设计与蔡司闪耀型平面光栅相结合，实现了高通量，数值孔径可达0.37。非球面平行光管和聚焦透镜的组合保持了光谱图像的优异平场校正。所有部件均固定在中央铝合金机身上。一系列的冷却型/非冷却型InGaAs探测器可供用户随心选择。

PGS定制选件

您的OEM应用合作伙伴

光学输入端：定制长度infrasil石英光纤（Ø 600 μm）或SMA/FC连接器
狭缝大小可定制，分辨率可配置
具有不同闪耀波长（1200/1400/1800 nm）的蔡司平面光栅
定制光谱覆盖范围为960 - 2500 nm
各种非冷却型/TE冷却型InGaAs探测器选件
带USB 2.0、3.0/以太网接口的操作电子器件
蔡司Aspect软件或SDK

PGS应用范围

适用于NIR过程和质量控制的小尺寸PGS

半导体：薄膜计量、湿法过程控制
食品和饮料：肉类加工、麦芽制造/酿造、烘焙、饮料
农业：谷物、乳制品、饲料、草料的成分分析
制药生产
纸幅生产
废物分类和回收
能源：生物质转化、精炼和石化加工

规格参数

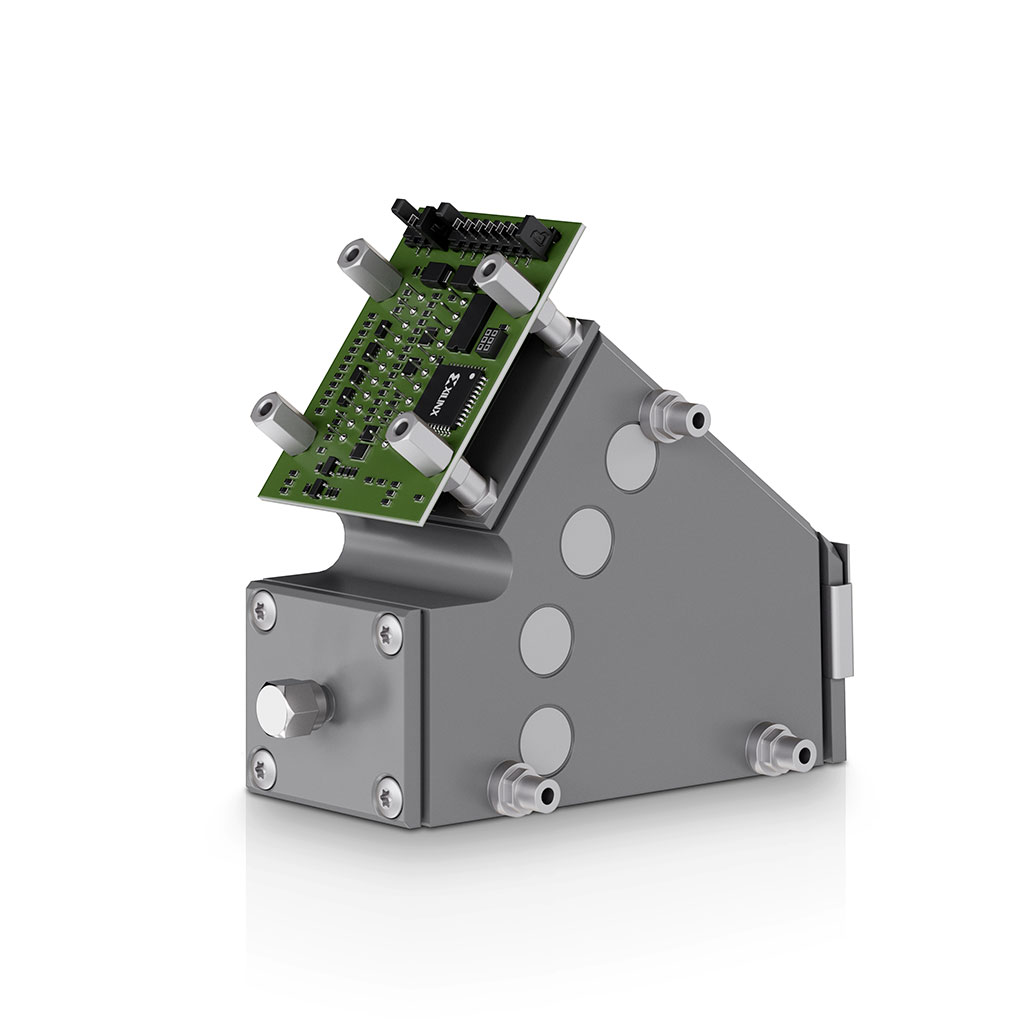

	PGS NIR 1.7-256 UC 占地面积小，非冷却型PGS 1.7	PGS NIR 1.7-256 高信噪比 TE冷却型PGS 1.7	PGS NIR 1.7-512 高分辨率和信噪比，TE冷却型PGS 1.7	PGS NIR 2.0-256 TE冷却型PGS 2.0	PGS NIR 2.2-256 TE冷却型PGS 2.2	PGS NIR 2.5-256 TE冷却型PGS 2.5
通用
光谱范围	960 - 1690 nm			1340 - 2000 nm	1000 - 2150 nm	1200 - 2450 nm
分辨率（FWHM）	8 nm		6 nm	8 nm	10 nm （典型），16 nm （最大）	12 nm （典型），16 nm （最大）
杂散光	< 0.1%（使用卤素灯在1405 nm波长处对水进行10 mm照射测得）
波长精度	1 nm
温度漂移	< 0.012 nm/K
光学入口	输入：带Infrasil石英光纤的SMA（Ø = 0.6 mm, l = 300 mm）或SMA/FC连接器，输出：狭缝
狭缝	80 x 500 μm²	80 x 300 μm²		80 x 450 μm²		80 x 500 μm²
数值孔径	0.22
光栅	484 l/mm，闪耀1.2 μm			484 l/mm，闪耀1.4 μm	300 l/mm，闪耀1.4 μm	300 l/mm，闪耀1.8 μm
探测器
探测器类型	G9201（与G9211相同，但无缺陷像素，256 px）	G9203 (256 px)	G9204 (512 px)	G9206 (256 px)	G9206 (256 px)	G11478 (256 px)
像素大小	50 × 250 μm²	50 × 500 μm²	25 × 500 μm²	50 × 250 μm²	50 × 250 μm²	50 x 250 μm²
信噪比	6000	6400	6400	6100	6100	4000
电子器件
数字化	16位ADC
积分时间	> 0.1 ms
接口	USB 2.0、3.0/以太网
物理环境
工作温度	0… 60 °C	0… 40 °C（标准，具体取决于冷却电子器件）
尺寸长×宽×高	90 × 40 × 89 mm³	123 × 72 × 112 mm³	123 × 72 × 112 mm³	126 × 72 × 111 mm³	125 × 72 × 112 mm³	127 x 72 x 111 mm³

下载

蔡司PGS光谱仪系列

ZEISS PGS Series

Plane Grating Spectrometer

页: 6

文件大小: 984 KB

下载
ZEISS Spectrometer Modules

产品简编、电子元件和软件解决方案

文件大小: 2 MB

下载

蔡司光谱仪的操作电子器件

蔡司为我们的PGS光谱仪模块提供定制的操作电子器件。其中包括前置放大器、前端、冷却和USB/以太网接口电子器件。此外，蔡司还提供不同的软件工具：采集和分析软件ASPECT PLUS或软件开发工具包（SDK），以便在工业环境中更好地实现集成。
前置放大器电子器件

前置放大器电子器件与光谱仪模块相匹配。因此，来自InGaAs传感器阵列的模拟信号会准备好并差分发送，以作为模拟视频信号进行后继处理。该前置放大器直接插在InGaAs传感器芯片上并集成到光谱仪模块中。蔡司PGS前置放大器电子器件支持500 kpixel/s的读出速度和0.1 ms的最短积分时间。
前端电子器件

前端电子器件是光谱仪系统前置放大器和接口电子器件之间的适配器。它们可以对放大的模拟视频信号进行预处理，并执行16位AD转换。之后，数字化的值将作为字节顺序数据流发送给接口电子器件。凭借准确的定时和集成滤波的电源电压的配置，实现了高动态和信号稳定性。
高速接口电子器件

蔡司提供高速数字光谱数据采集控制器，配有USB 2.0/3.0和以太网接口，用于与电脑进行通信。因此，接口电子板是前端电子器件和电脑之间的连接件。进行远程通信时推荐使用10/100 Base-T以太网接口，其非常适合用于分散式系统和监控。
TE冷却型传感器的温度控制器

蔡司PGS光谱仪配备了精选的InGaAs光电二极管阵列传感器。PGS 1.7可配备TE冷却型G9203/G9204或非冷却型G9201 InGaAs传感器。两级TE冷却型PGS 2.0和2.2配备了G9206传感器。考虑到结合冷却型传感器工作，制造商提供了PI型温度控制器PCB。温度控制器与InGaAs传感器板直接相连，并可叠放在前置放大器板上。风扇冷却式散热片保证了InGaAs传感器的散热。这使得冷却稳定性可达到优于±10 mK。
蔡司软件解决方案

蔡司提供不同的软件工具，以满足光谱分析和自动化的需求。即用型ASPECT PLUS软件包提供了一个方便易用的解决方案。它在MS Windows环境下运行，可轻松进行光谱数据的采集和分析。此外，我们还提供包含了编程库的软件开发工具包（SDK），为用户特定的应用赋予灵活性。

用于采集和分析光谱的Aspect PLUS软件具有清晰的图形界面，支持在最新版的Window系统上运行并控制蔡司光谱仪。它的功能有光谱显示、数据处理程序、动力学和浓度计算或者颜色和薄膜厚度评估模块等。

OSIS SDK是一款软件开发工具包，用于为蔡司光谱仪的软件应用程序开发提供支持。通过提供的模板，可以使用几种方法从头创建一个应用程序，也可使用NuGet软件包将OSIS SDK添加到您现有的项目中。32/64位SDK和底层OSIS框架基于.NET Standard 2.0，且不受特定平台或架构的限制。
