蔡司MMS系列 微型光谱仪

MMS系列涵盖了众多性价比高、坚固耐用的微型光谱仪。该系列高通量光谱仪配备了二极管阵列探测器以实现更高的信噪比,非常适合便携式、过程和OEM应用。其光学设计可确保永久校准、热稳定性以及长使用寿命。

  • 占地面积小
  • 高度可重复性
  • UV-VIS杂散光少
  • 长期校准
  • 坚固耐用的消热差设计

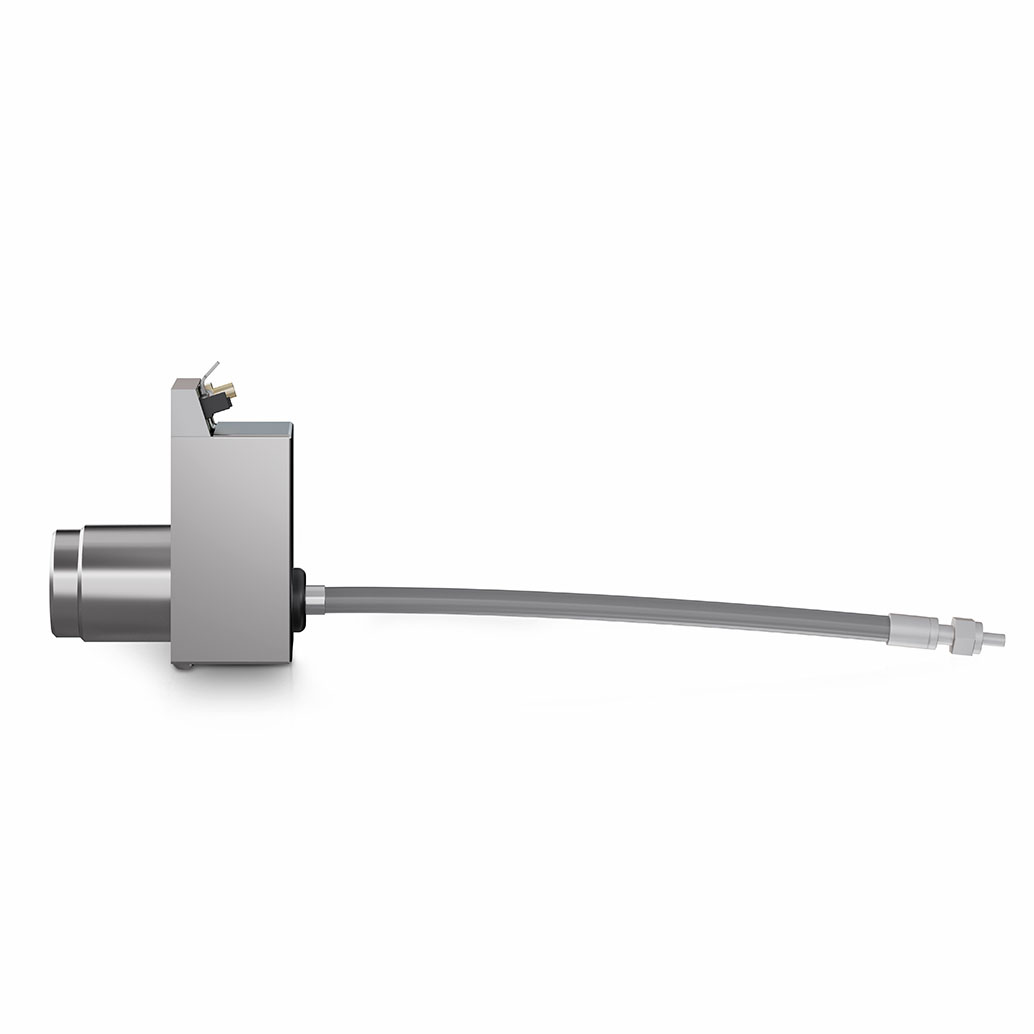

MMS设备侧视图

MMS光谱仪设计

特点

蔡司MMS模块采用横截面光纤转换器来实现更大的通量。像差校正型全息光栅确保了高衍射效率和低杂散光。MMS模块配备带较大有效面积和极低噪声的线性光电二极管阵列,可以实现更高的信噪比。该模块提供两种选件:确保高UV灵敏度的S3904-256Q,或确保高NIR灵敏度的S8381-256Q。

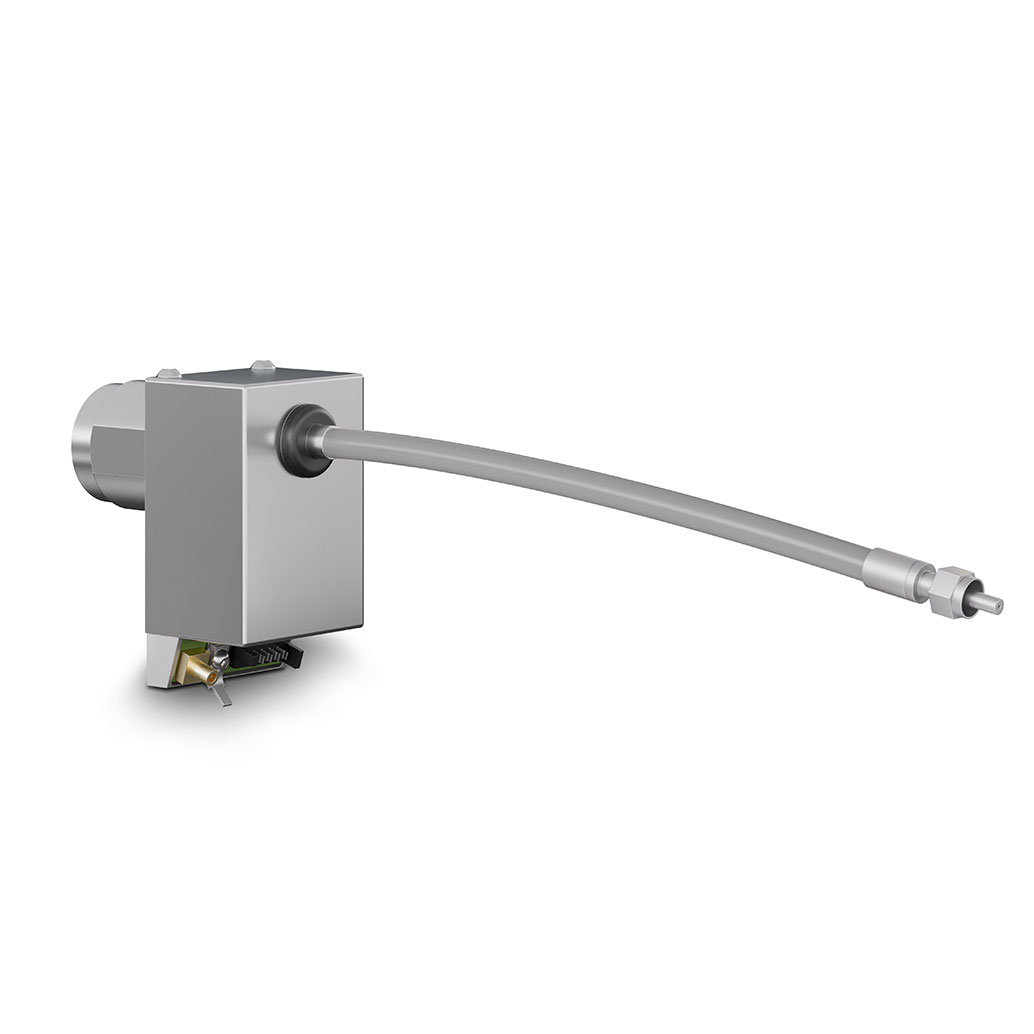

MMS设备后视图

MMS定制选件

您的OEM应用合作伙伴

  • 具有定制长度SMA连接器的光纤横截面转换器,可选日晒抗性
  • 具有不同闪耀波长(225/335 nm)的蔡司光栅
  • 定制光谱覆盖范围为190 - 1100 nm
  • 高UV/NIR灵敏度的S3904-256Q/S8381-256Q
  • 前置放大器板集成至外壳中(可选)
  • 带USB 2.0、3.0/以太网接口的操作电子器件
  • 蔡司Aspect软件或SDK
特写镜头下从客厅桌子上的瓶子中倒出的净化新鲜饮用水

MMS应用范围

过程和质量监测的全面解决方案

  • 水质监测:饮用水、工业监测
  • 颜色测量:照明、涂料、显示器、印刷
  • 水果质量控制:色泽、糖度、酸度
  • 过程计量:纸幅、表面涂层
  • 环境监测:污染监测、海水、下水道系统
  • 高压液相色谱法(HPLC)

规格参数

MMS UV UV光谱技术,高分辨率
MMS UV-VIS I UV-VIS光谱技术
MMS UV-VIS II UV-VIS光谱技术
MMS 1 UV-VIS增强版 UV-NIR光谱技术,
UV-VIS灵敏度增强
MMS 1 NIR增强版 UV-NIR光谱技术,NIR灵敏度增强

通用

光谱范围

195 - 390 nm

190 - 720 nm

250 - 780 nm

310 - 1100 nm

光谱像素间距

0.8 nm/px

2.2 nm/px

3.3 nm/px

分辨率(FWHM)

3 nm

7 nm

10 nm

杂散光

< 0.3%(@ 240 nm, NaI 10g/l)

< 0.3%(@ 310 nm, NaNO2 50 g/l)

< 0.8% (@450 nm, GG 495)

< 0.2% (@650nm, RG 695)

波长精度

0.2 nm

0.2 nm

0.3 nm

温度漂移

< 0.004 nm/K

< 0.006 nm/K

< 0.01 nm/K

光学入口

带横截面光纤转换器的SMA(Ø 0.4 mm输入,70 × 1250 μm输出)

带横截面光纤转换器的SMA(Ø 0.5 mm输入,70 × 2500 μm输出)

带横截面光纤转换器的SMA(Ø 0.5 mm输入,70 × 2500 μm输出)

数值孔径

0.22

0.22

0.22

光栅

平场,1084 l/mm,闪耀型适用225 nm波长

平场,366 l/mm,闪耀型适用225 nm波长

平场,366 l/mm,闪耀型适用335 nm波长

探测器

探测器类型

S 3904-256N (256 px)

S 3904-256Q (256 px)

S 3904-256Q (256 px)

S 8381-256Q (256 px)

像素大小

25 × 2500 μm

25 × 2500 μm

25 × 2500 μm

信噪比

11600

11600

11600

电子器件

数字化

16位ADC

16位ADC

16位ADC

积分时间

> 0.3 ms

> 0.3 ms

> 0.3 ms

接口

USB 2.0、3.0/以太网

USB 2.0、3.0/以太网

USB 2.0、3.0/以太网

物理环境

工作温度

0… 65 °C

0… 65 °C

0… 65 °C

尺寸 长×宽×高

70 × 60 × 40 mm3,光纤转换器240 mm长或定制

67 × 60 × 40 mm3,光纤转换器240 mm长或定制

70 × 50 × 40 mm3,光纤转换器240 mm长或定制

蔡司光谱仪的操作电子器件和软件

  • 蔡司光谱仪的操作电子器件

    蔡司为我们的MMS光谱仪模块提供定制的操作电子器件。其中包括前置放大器、前端和USB/以太网接口电子器件。此外,蔡司还提供不同的软件工具:采集和分析软件ASPECT PLUS或软件开发工具包(SDK),以便在工业环境中更好地实现集成。

  • 前置放大器电子器件

    前置放大器和前端电子器件与光谱仪模块相匹配。其作用是放大探测器阵列的低模拟输出信号,并尽量减少可能的模拟信号干扰。前置放大器板集成到光谱仪外壳中。此外,蔡司还为使用自有电子器件的OEM客户提供一个不带前置放大器的小尺寸MMS模块。我们提供适用于读出速度为200 kpixel/s的15位前端电子器件的高性价比前置放大器板以及适用于读出速度为1 Mpixel/s的16位前端电子器件的快速前置放大器电子器件。

  • 前端电子器件

    前端电子器件是光谱仪系统前置放大器和接口电子器件之间的适配器。它们可以对放大的模拟视频信号进行预处理,并执行模数转换。之后,数字化的值将作为字节顺序数据流发送给接口电子器件。凭借准确的定时和集成滤波的电源电压的配置,实现了高动态和信号稳定性。蔡司MMS光谱仪既可配备读出速度为1 Mpixel/s的快速16位前端电子器件,也可配备读出速度为200 kpixel/s的高性价比15位前端电子器件。

  • 高速接口电子器件

    蔡司提供高速数字光谱数据采集控制器,配有PCI、USB 2.0/3.0和以太网接口,用于与电脑进行通信。因此,接口电子板是前端电子器件和电脑之间的连接件。进行远程通信时推荐使用10/100 Base-T以太网接口,其非常适合用于分散式系统和监控。

  • 蔡司软件解决方案

    蔡司提供不同的软件工具,以满足光谱分析和自动化的需求。即用型ASPECT PLUS软件包提供了一个方便易用的解决方案。它在MS Windows环境下运行,可轻松进行光谱数据的采集和分析。此外,我们还提供包含了编程库的软件开发工具包(SDK),为用户特定的应用赋予灵活性。

    用于采集和分析光谱的Aspect PLUS软件具有清晰的图形界面,支持在最新版的Window系统上运行并控制蔡司光谱仪。它的功能有光谱显示、数据处理程序、动力学和浓度计算或者颜色和薄膜厚度评估模块等。

    OSIS SDK是一款软件开发工具包,用于为蔡司光谱仪的软件应用程序开发提供支持。通过提供的模板,可以使用几种方法从头创建一个应用程序, 也可使用NuGet软件包将OSIS SDK添加到您现有的项目中。32/64位SDK和底层OSIS框架基于.NET Standard 2.0,且不受特定平台或架构的限制。
