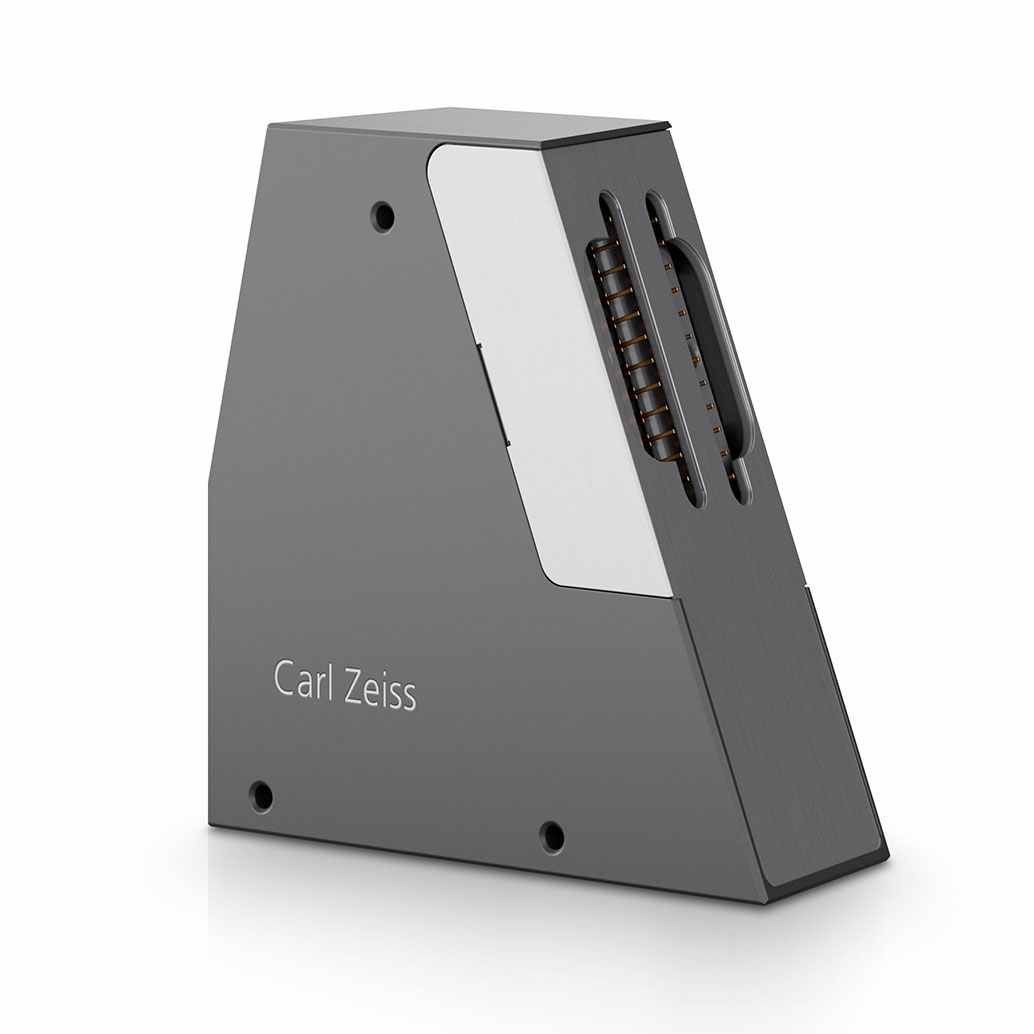

CGS设备
光谱仪模块

蔡司CGS系列 紧凑型光栅光谱仪

高性能紧凑型CGS UV-NIR覆盖190 nm至1100 nm光谱范围。它小巧紧凑,可以直接融入线边、线上和在线过程, 而且配备各种探测器选件(CCD、PDA或CMOS),具有颇高的通用性。

  • 高分辨率
  • 占地面积小
  • 杂散光少
  • 长期校准
  • 快速读出

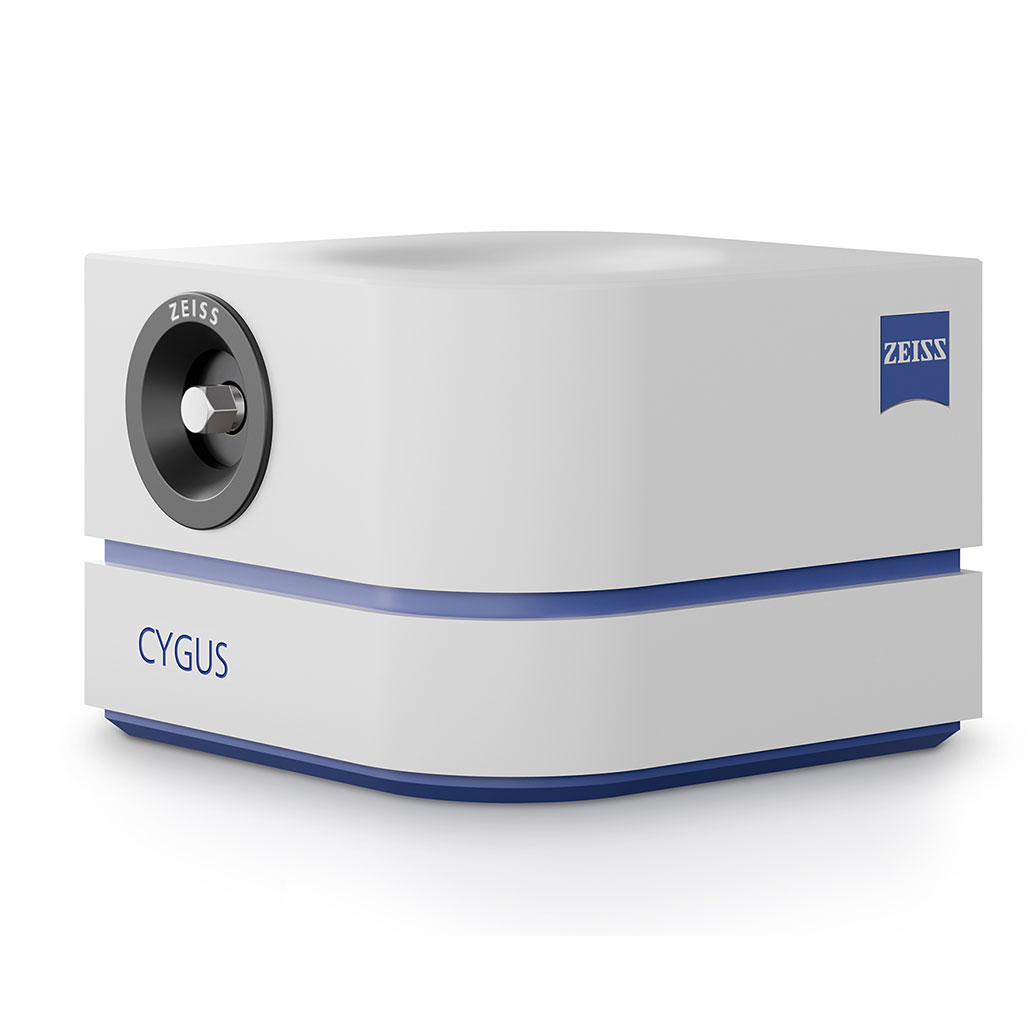

CYGUS® CMOS设备
CYGUS® CMOS设备

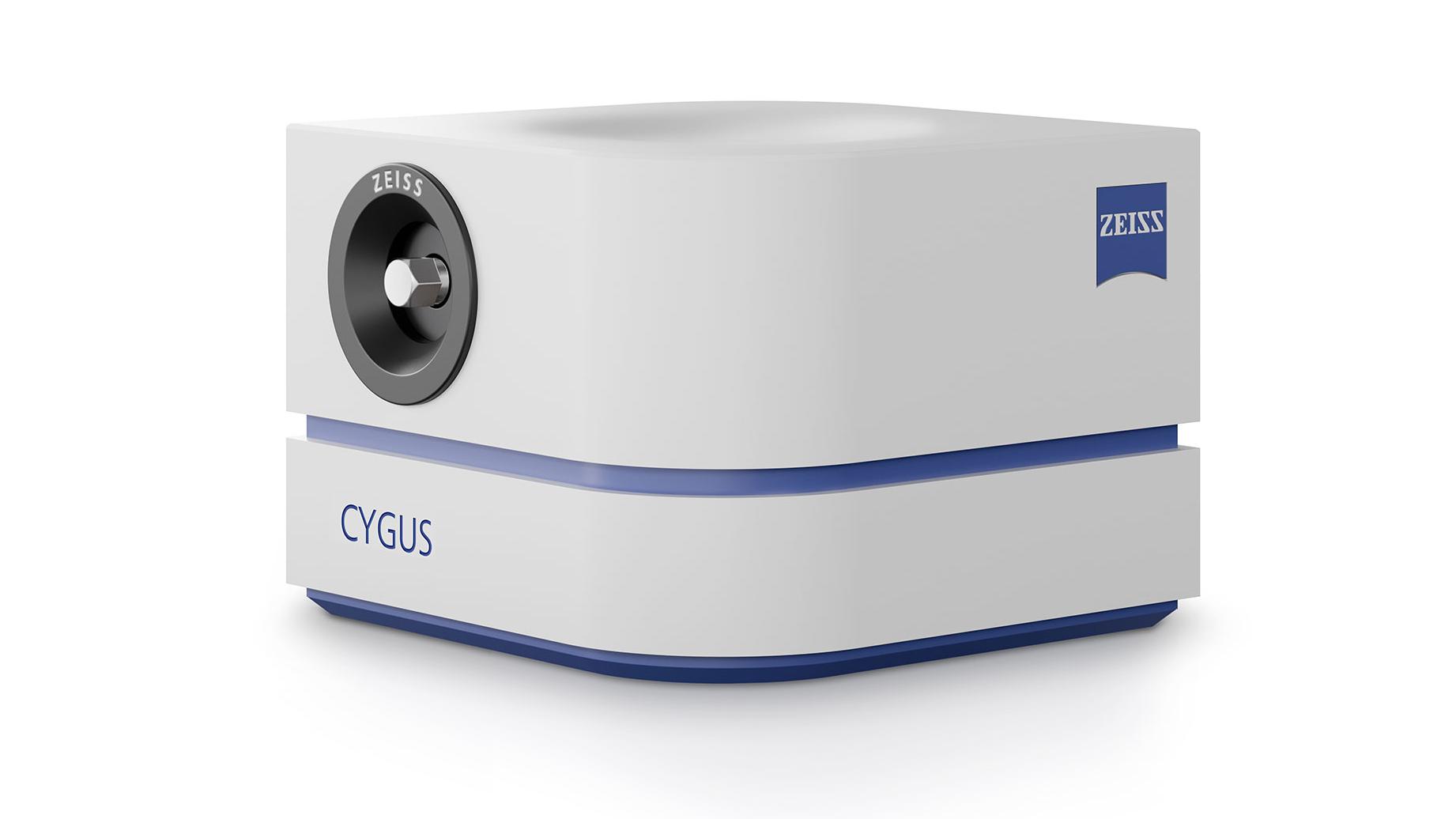

CYGUS 蔡司最新研发的CMOS光谱仪

CYGUS是蔡司新推出的高性能CMOS光谱仪系列,覆盖190 - 1100 nm的光谱范围。它在CMOS探测器选件中提供了高通用性,并具备多种配置来实现优异的分辨率、高灵敏度和快速读出。

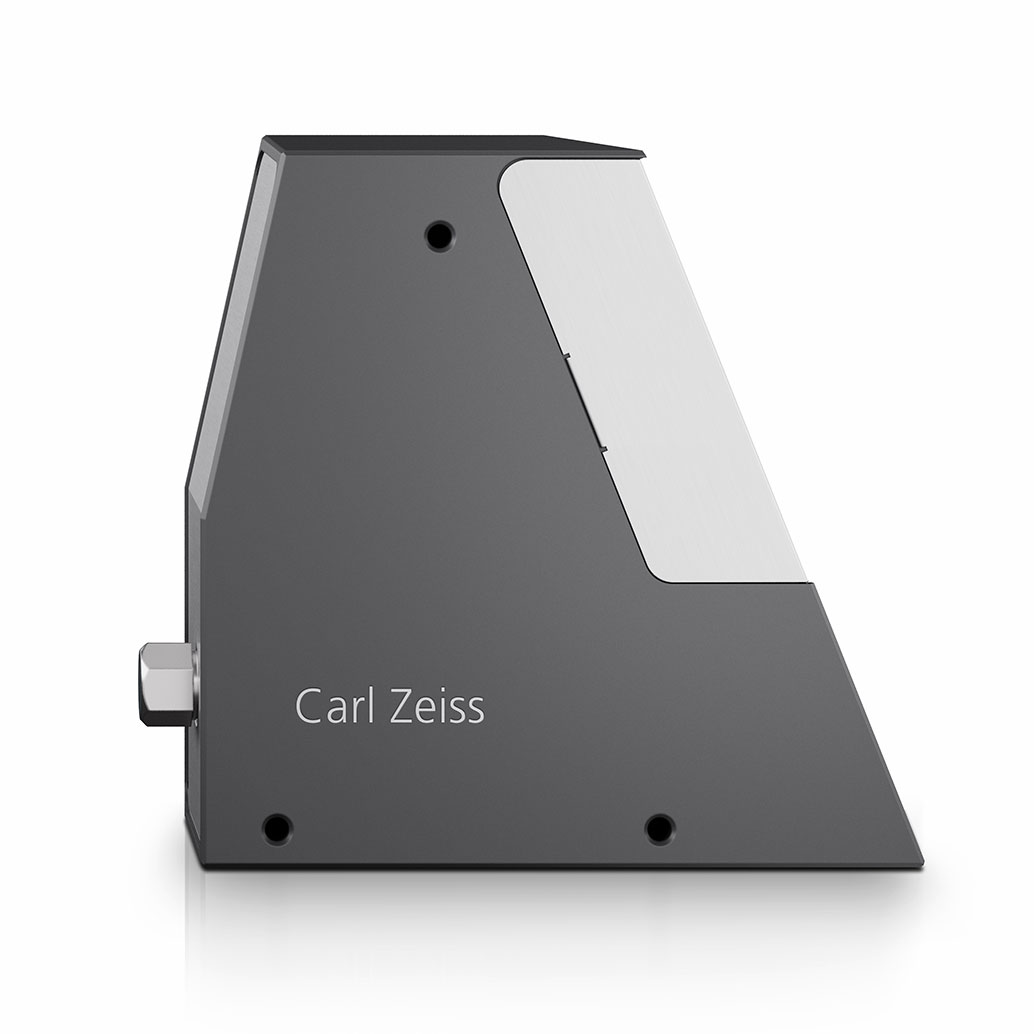

CGS设备侧视图

CGS光谱仪设计

特点

蔡司CGS光谱仪采用具有定制入口狭缝和高数值孔径的SMA连接器,旨在确保大通量。像差校正型平场全息光栅可在190 nm至1100 nm的波长范围内实现< 2 nm的分辨率。有以下三种探测器可供选择:高灵敏度快速读出型CCD、确保高信噪比的PDA传感器或确保快速读出和优异灵敏度的平价CMOS版探测器。

CGS设备后视图

CGS定制选件

您的OEM应用的好伙伴

  • 各种狭缝尺寸(10...50 μm)可供选择
  • 具有不同闪耀波长(230/400/750 nm)的蔡司光栅,确保优化的衍射效率
  • CCD、PDA或CMOS探测器选件
  • 带USB 2.0、3.0/以太网接口的操作电子器件
  • 蔡司Aspect软件或SDK
  • 高可扩展性满足批量生产需求
蓝色LED条带

CGS应用范围

适用于发射、吸光度和反射率测量

  • LED和显示器过程及质量控制
  • 半导体过程控制,例如光学发射光谱法、薄膜和关键尺寸测量
  • 比色法
  • 高压液相色谱法(HPLC)
  • 环境传感器
  • 生物光子和制药

规格参数

CGS CCD UV-NIR 快速采集和高灵敏度
CGS PDA UV-NIR 高信噪比
CGS CMOS UV-NIR 快速采集、优异的信噪比和高性价比
CGS CMOS UV-NIR 快速采集、高UV灵敏度和性价比
CGS CMOS UV-NIR 快速采集、高UV灵敏度和性价比

通用

光谱范围

190 - 1015 nm

190 - 935 nm

190 - 1100 nm

分辨率(FWHM)

2.2 nm (UV-VIS) / 2.5 nm (NIR)

2 nm

2 nm

杂散光

< 0.1% nm, (@240NaI 10 g/l)

< 0.1% (@240nm, NaI 10 g/l)

温度漂移

< 0.02 nm/K

< 0.02 nm/K

光学入口

SMA,入口狭缝43 μm(根据要求变化)

SMA,入口狭缝37 μm(根据要求变化)

SMA,入口狭缝43 μm(根据要求变化)

数值孔径

0.22

0.22

光栅

538 l/mm,闪耀型适用230 nm波长

431 l/mm,闪耀型适用230/400/750 nm波长

探测器

探测器类型

滨松BT-CCD S11156(2048 px)

滨松NMOS S3903(1024 px)

滨松CMOS S12198(1024 px)

滨松CMOS S11639(2048 px)

滨松CMOS S13496(4096 px)

像素大小

14 × 1000 μm

25 × 500 μm

25 × 500 μm

14 × 200 μm

7 × 200 μm

信噪比

500

5000

1200

300

300

电子器件

数字化

16位ADC

16位ADC

积分时间

> 0.03 ms

> 0.5 ms

> 0.1 ms

> 0.2 ms

> 0.4 ms

接口

USB 2.0、3.0/以太网

USB 2.0、3.0

物理环境

工作温度

0 … 60 °C(非冷凝)

0 … 60 °C(非冷凝)

尺寸 长×宽×高

78 × 30 × 75 mm3

80 × 30 × 75 mm3

下载

蔡司CGS光谱仪系列

  • ZEISS CGS Series

    Compact Grating Spectrometer

    页: 6
    文件大小: 337 KB
  • 蔡司 CYGUS

    蔡司CMOS 光谱仪的新产品

    页: 3
    文件大小: 489 KB
  • ZEISS Spectrometer Modules

    产品简编、电子元件和软件解决方案

    页: 27
    文件大小: 2 MB
  • ZEISS OEM Spectrometers for Semiconductor Process Control

    页: 3
    文件大小: 1 MB

蔡司光谱仪的操作电子器件和软件

  • 蔡司光谱仪的操作电子器件

    蔡司为我们的CGS光谱仪模块提供定制的操作电子器件,具体取决于探测器类型(CCD、CMOS、NMOS光电二极管阵列)。其中包括前置放大器、前端和USB/以太网接口电子器件。此外,蔡司还提供不同的软件工具:ASPECT PLUS采集和分析软件或软件开发工具包(SDK),以便在工业环境中更好地实现集成。

  • 前置放大器电子器件

    前置放大器和前端电子器件与光谱仪模块相匹配。其作用是放大来自探测器阵列的低模拟输出信号,并尽量减少可能的模拟信号干扰。

  • 前端电子器件

    前端电子器件是光谱仪系统前置放大器和接口电子器件之间的适配器。它们可以对放大的模拟视频信号进行预处理,并执行模数转换。之后,数字化的值将作为字节顺序数据流发送给接口电子器件。凭借准确的定时和集成滤波的电源电压的配置,实现了高动态和信号稳定性。

  • 高速接口电子器件

    蔡司提供高速数字光谱数据采集控制器,配有PCI、USB 2.0/3.0和以太网接口,用于与电脑进行通信。因此,接口电子板是前端电子器件和电脑之间的连接件。进行远程通信时推荐使用10/100 Base-T以太网接口,其非常适合用于分散式系统和监控。

  • 蔡司软件解决方案

    蔡司提供不同的软件工具,以满足光谱分析和自动化的需求。即用型ASPECT PLUS软件包提供了一个方便易用的解决方案。它在MS Windows环境下运行,可轻松进行光谱数据的采集和分析。此外,我们还提供包含了编程库的软件开发工具包(SDK),为用户特定的应用赋予灵活性。

    用于采集和分析光谱的Aspect PLUS软件具有清晰的图形界面,支持在最新版的Window系统上运行并控制蔡司光谱仪。它的功能有光谱显示、数据处理程序、动力学和浓度计算或者颜色和薄膜厚度评估模块等。

    OSIS SDK是一款软件开发工具包,用于为蔡司光谱仪的软件应用程序开发提供支持。通过提供的模板,可以使用几种方法从头创建一个应用程序, 也可使用NuGet软件包将OSIS SDK添加到您现有的项目中。32/64位SDK和底层OSIS框架基于.NET Standard 2.0,且不受特定平台或架构的限制。
