蔡司PRISMO Verity
蔡司PRISMO系列

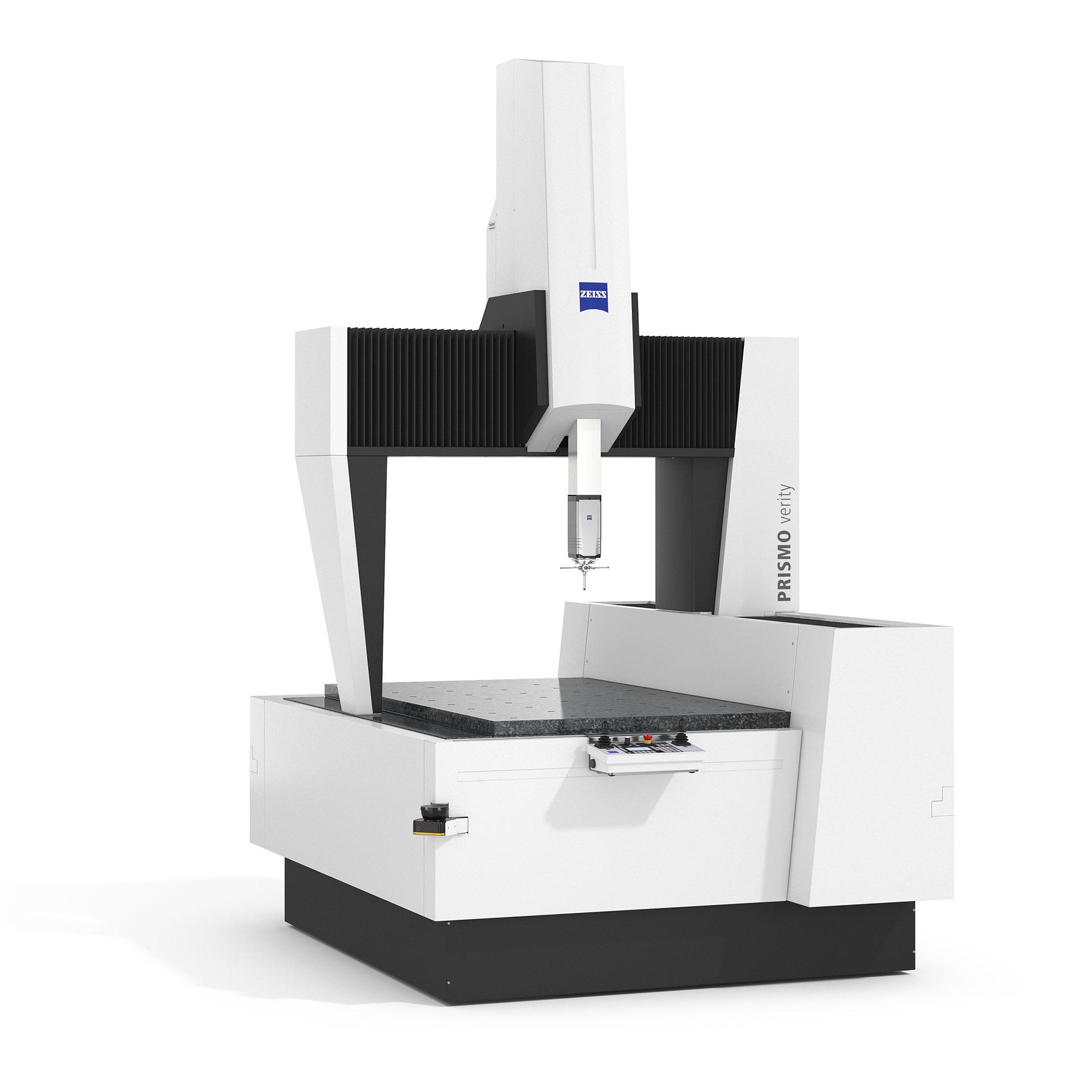

蔡司PRISMO verity

新标准

蔡司PRISMO verity的长度测量误差低,由于改进了形状测量值,因此在同类三坐标测量机中处于领先地位。该三坐标测量机可广泛应用于对精度要求较高的场合,适用于符合VDI/VDE 2627标准的3级测量室。

  • 数值的提升带来了出色的精度
  • 适用于3级测量室
  • 高分辨率ZERODUR®标尺
  • 可选配RT-AB,对旋转对称部件进行更准确的测量

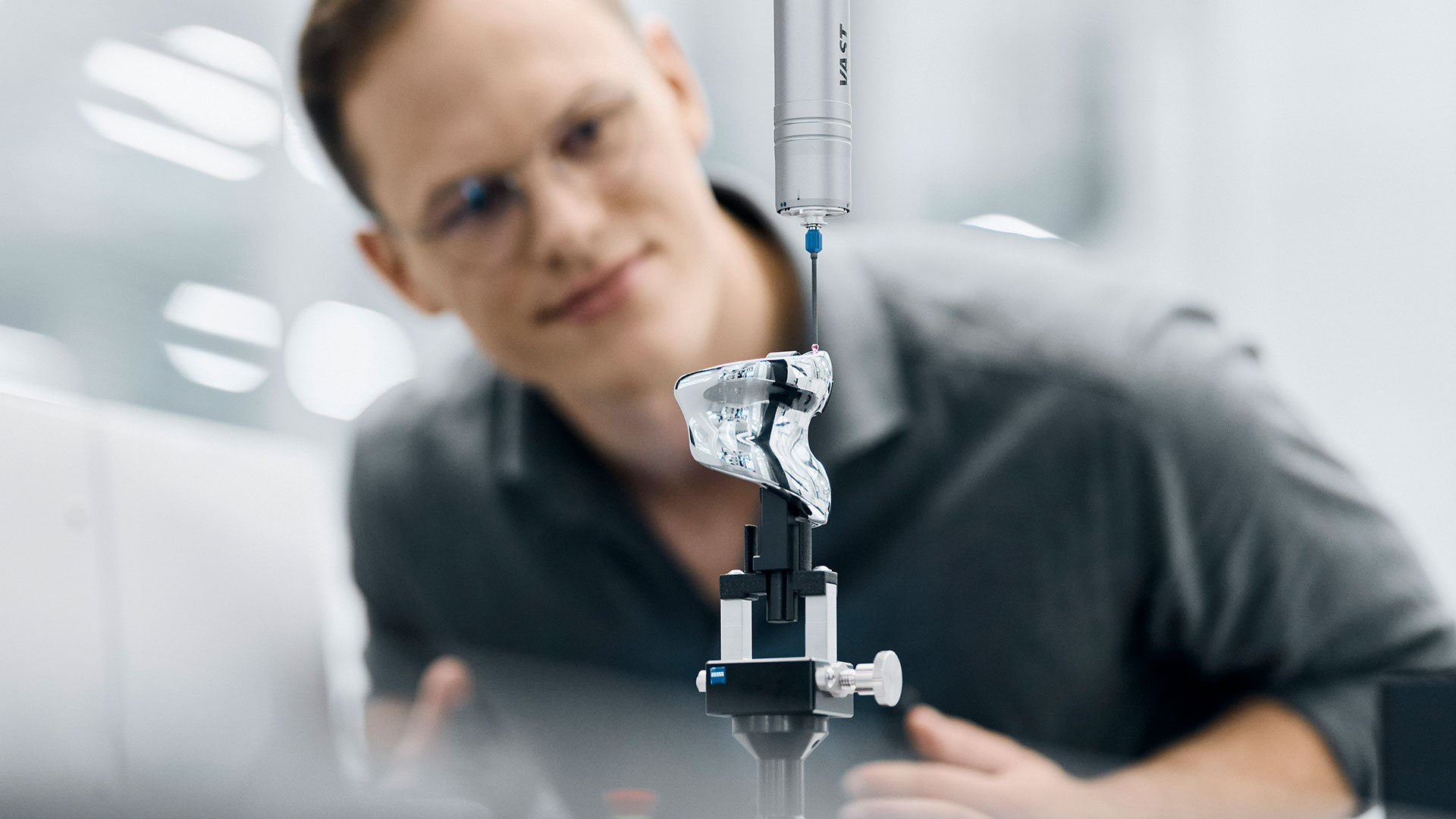

数值的提升带来了出色的精度

蔡司PRISMO verity通过改进形状测量值给人留下了深刻印象(这同样归功于用于旋转对称部件的蔡司RT-AB选项),并实现高测量精度。通过使用蔡司VAST navigator技术,可自动设置最大测量速度,在短时间内完成准确测量。

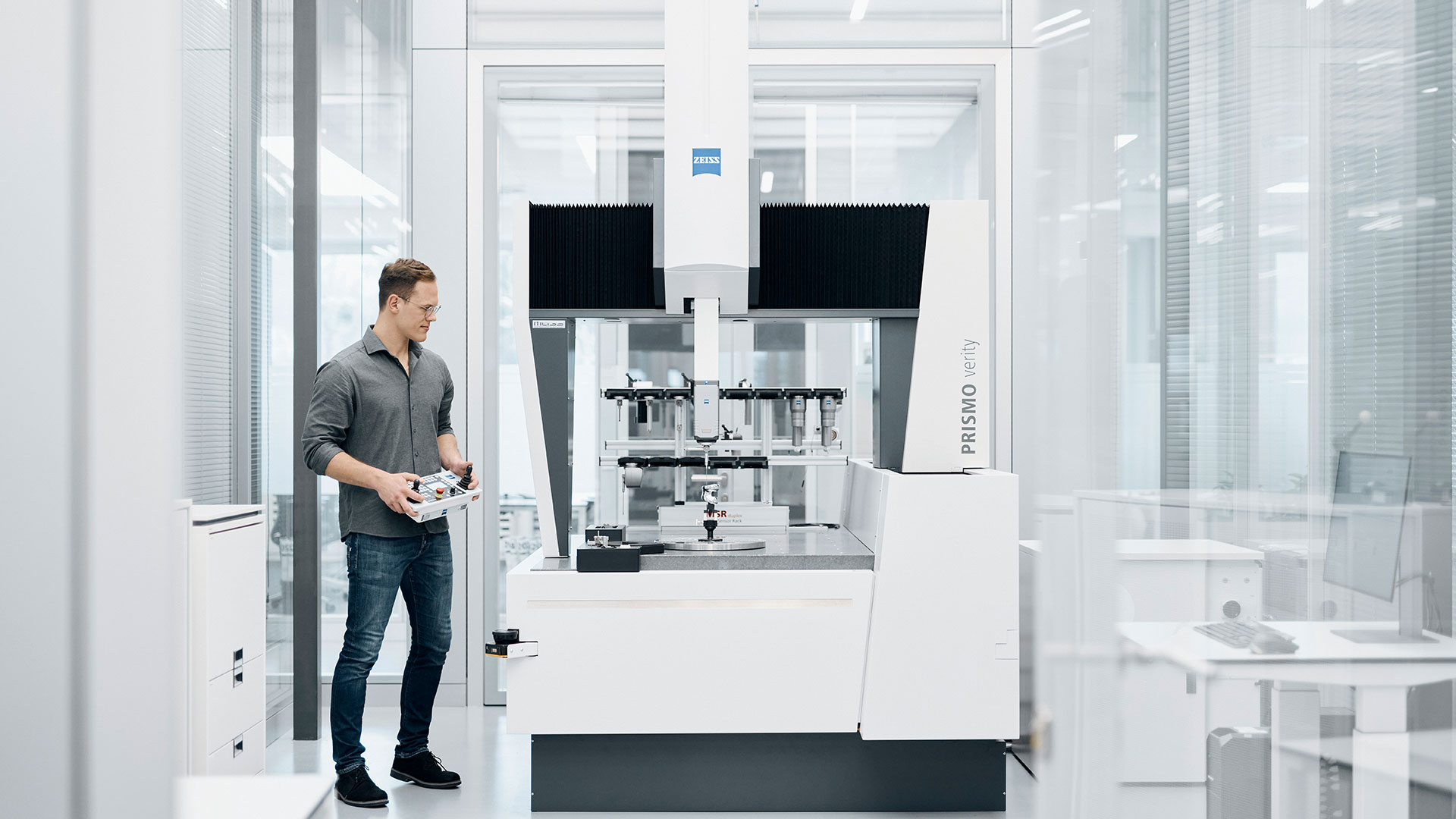

适用于3级测量室

通过调整三坐标测量机类型,蔡司PRISMO verity符合VDI/VDE 2627标准对3级测量室的要求。因此,所有必要的测量都可以在19-22 °C的空调室内进行。

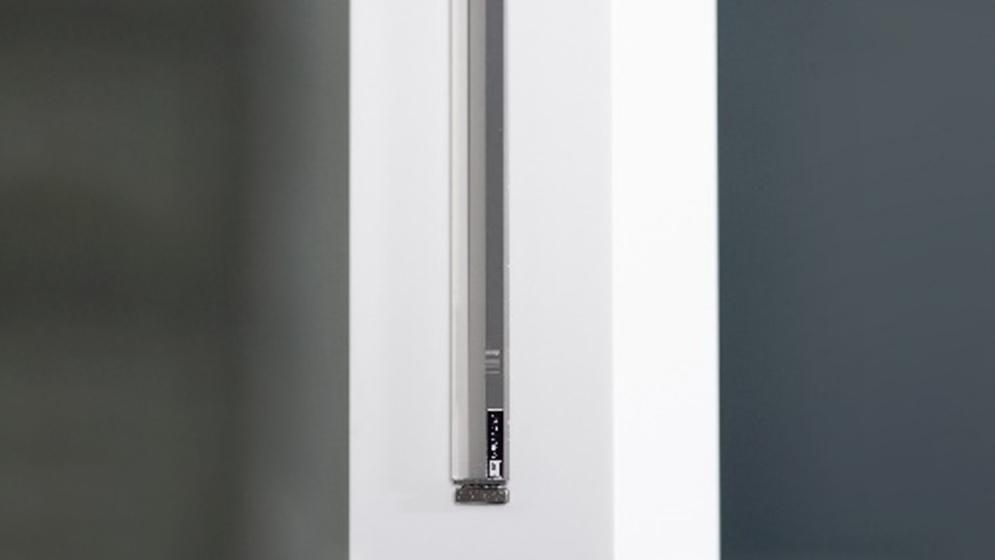

高分辨率ZERODUR®标尺

分辨率为80 nm的浮动标尺大幅降低了基本单元中由热诱导变化的影响。所使用的ZERODUR®材料的热膨胀系数(CTE)几乎为零,因此排除了扭转和温度波动的影响,无需再使用温度传感器或进行额外的校正。

蔡司PRISMO verity开启新纪元

不只是翻新:蔡司PRISMO系列产品经过了全新设计。通过多次升级,安全、经济和环境效率、灵活性、人体工程学以及生产率都达到了全新的水平。通过调整扫描参数并将扫描速度翻倍(从150 mm/s提高至300 mm/s),生产率得以提高。同时,噪音水平降低了34%。从节能控制器和全新设计的控制面板,到自动安全机制和改进的探头兼容性,蔡司PRISMO系列的产品比以往任何时候都更加强大。

蔡司PRISMO verity开启新纪元
  • 通过调整扫描参数,将扫描速度提高一倍(从150 mm/s提高至300 mm/s),从而提高了生产率。新型安全激光扫描仪在检测到安全区域内的人员或物体时会自动降低速度,因此在可靠地保持高安全标准的同时,也提高了测量速度。蔡司VAST Rotary Table Axis(ZVRA)选件还可确保更高的生产率。使用该功能,在旋转台上确定轴仅需16秒,比标准方法节省了80%的时间。

  • 蔡司PRISMO系列的所有三坐标测量机均通过了国际公认的德国社会事故保险(DGUV)认证。为了进一步提高安全性,还引入了更多创新技术,例如可调节侧板。通过将活动部件之间的距离缩小到4 mm以下,降低了挤压危险。安全激光扫描仪还能检测三坐标测量机周围的环境,一旦检测到规定区域内有人员或有物体,扫描仪便会自动降低速度。

  • 通过内置的蔡司PowerSaver,三坐标测量机在未使用时会自动断开电源。用户可以单独设置该功能的激活时间,并规定特定的停机时间,从而降低功耗。新型蔡司C99m控制器可确保进一步节省成本。其设计更加纤薄,功耗比前一型号降低了64%(数据来自新旧控制器内部测试对比)。此外,蔡司AirSaver还能确保在预设时间后关闭压缩空气。

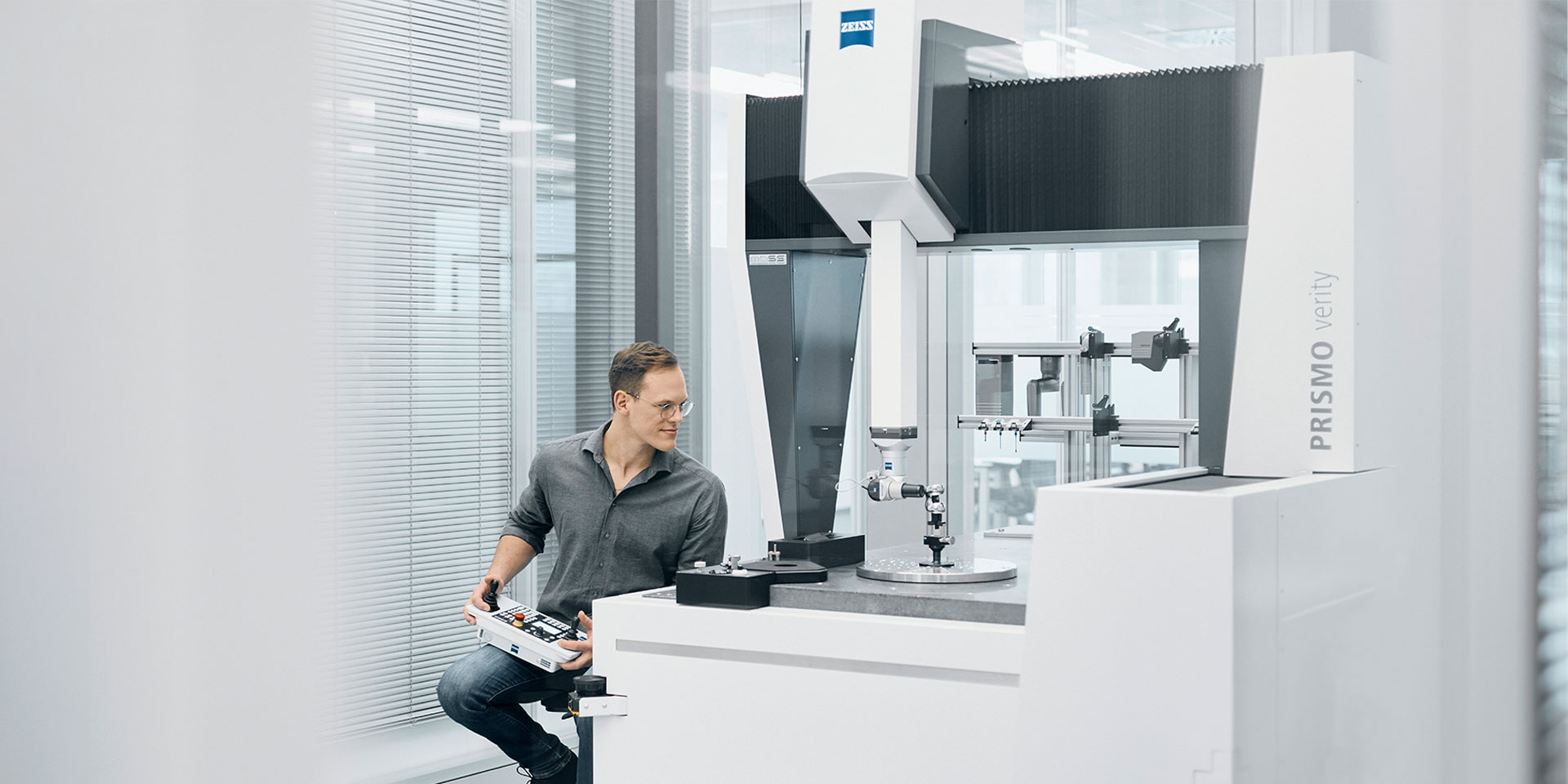

  • 通过控制面板进行控制,可确保轻松监控和操作。未使用时,可将其方便地存放在新的控制面板支架中。大部分开关也直接从控制器转移到控制面板上。此外,前端的新盖板可确保缩短操作员与测量体积之间的距离,在装载重型部件时更方便操作员操作。

  • 得益于蔡司mass技术,蔡司PRISMO可使用各种探头。由于采用了新型蔡司C99m控制器,三坐标测量机现可兼容另外两个传感器:蔡司ROTOS(粗糙度传感器)和蔡司LineScan(光学传感器),使操作更加灵活。

利用蔡司PRISMO提高测量过程的可持续性

每台机器使用的核心在于能耗,能耗在实际使用阶段起着关键作用,并且对环境平衡有着重大影响。得益于其节能功能和新开发的高能效控制系统,蔡司PRISMO成为工业测量技术领域高效利用资源的典范。蔡司PRISMO系列代表着耐用性,并在精度、速度和可持续性方面树立了新的标准。

全新蔡司PRISMO系列配备了新型C99m控制单元,与以前的型号相比,功耗降低了64%。
利用蔡司PRISMO提高测量过程的可持续性
利用蔡司PowerSaver功能,机器在未使用时会断开电源,停机期间的功耗会降至零。用户可以定义在特定时间激活蔡司PowerSaver的功能。
利用蔡司PRISMO提高测量过程的可持续性
蔡司AirSaver可确保进一步节省成本,并在预设时间后自动关闭压缩空气。
利用蔡司PRISMO提高测量过程的可持续性

成功案例

GROB

全面的产品组合,确保确定性和生产率

超过三分之二的电动汽车制造商都采用了GROB制造技术。这家巴伐利亚家族企业之所以能在市场上占据优势地位,主要得益于其严格的质量标准。正因如此,GROB多年来一直信赖蔡司的全面产品组合。

技术数据

最低精度

温度范围

19-22 °C

蔡司mass技术

符合DGUV标准


可改造旧机型


蔡司PowerSaver


ZVRA和ZVR兼容性

ZVRA(可选)

玻璃陶瓷标尺

ZERODUR®:分辨率80 nm

尺寸

7/9/5 - 12/18/10

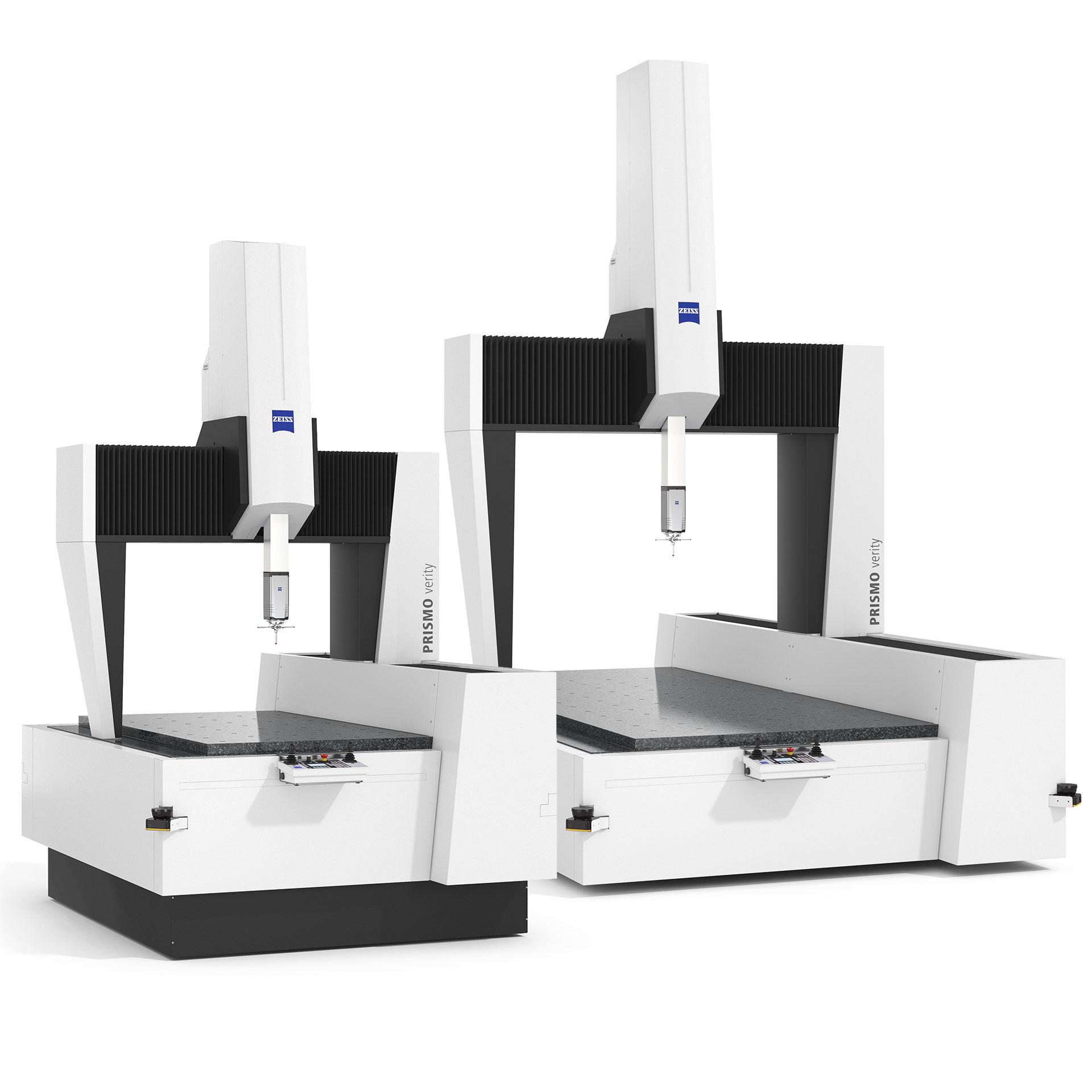

不同尺寸适用于各种应用
不同尺寸适用于各种应用

蔡司PRISMO verity

不同尺寸适用于各种应用

蔡司PRISMO verity有多种尺寸可供选择。从测量范围为700 × 900 × 500 mm的最小型号,到测量范围为1200 × 1800 × 1000 mm的最大型号,该三坐标测量机均可提供。
