蔡司ScanBox 4系

适用于生产环境的移动式独立测量解决方案

利用蔡司ScanBox 4105光学三维测量机,您可以快速高效地检测尺寸高达500 mm的小型复杂部件。由于采用了即插即用理念,该系统结构紧凑、便于移动,可立即投入使用,并可根据需要轻松重新定位。所有测量流程和检测序列都可以直接在内置操作站上启动。特殊的用户界面Kiosk界面和蔡司INSPECT软件中的虚拟测量室(VMR)接管了整个过程控制。

  • 设计紧凑,占地面积小
  • 自动检测小型复杂部件
  • 轻触按钮即可轻松操作

可立即使用,操作简便

蔡司ScanBox 4系是对注塑和压铸部件、工具或成形、冲压和弯曲部件进行高效质量保证的理想解决方案。

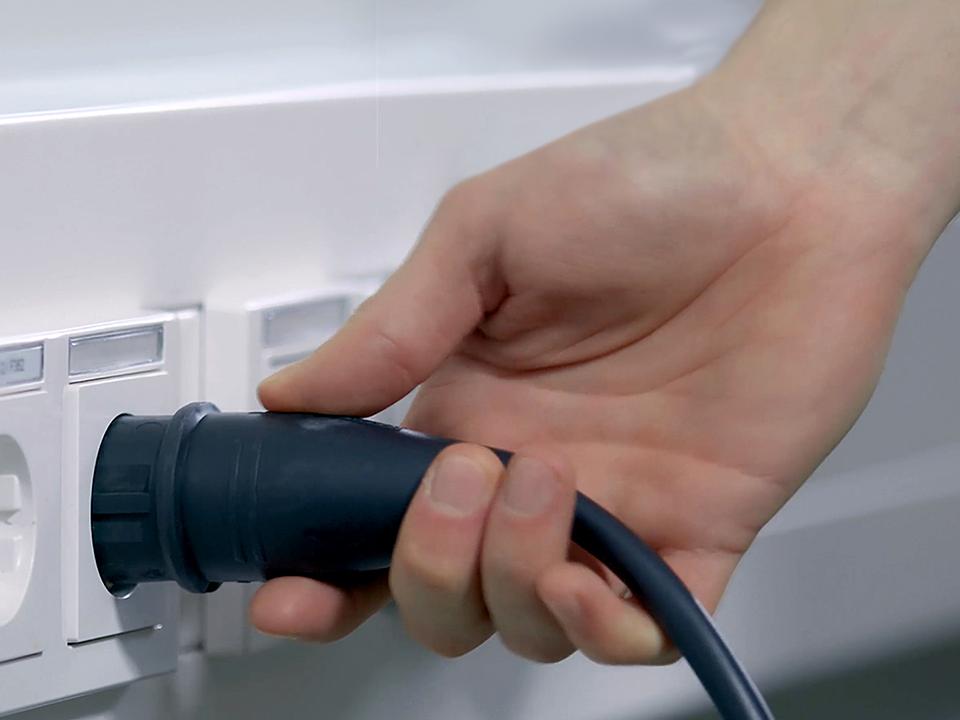

即插即用

即插即用

一站式三维测量机

蔡司ScanBox 4105可以连接到任何标准电源插座:只需打开光学三维测量机并启动测量程序即可。

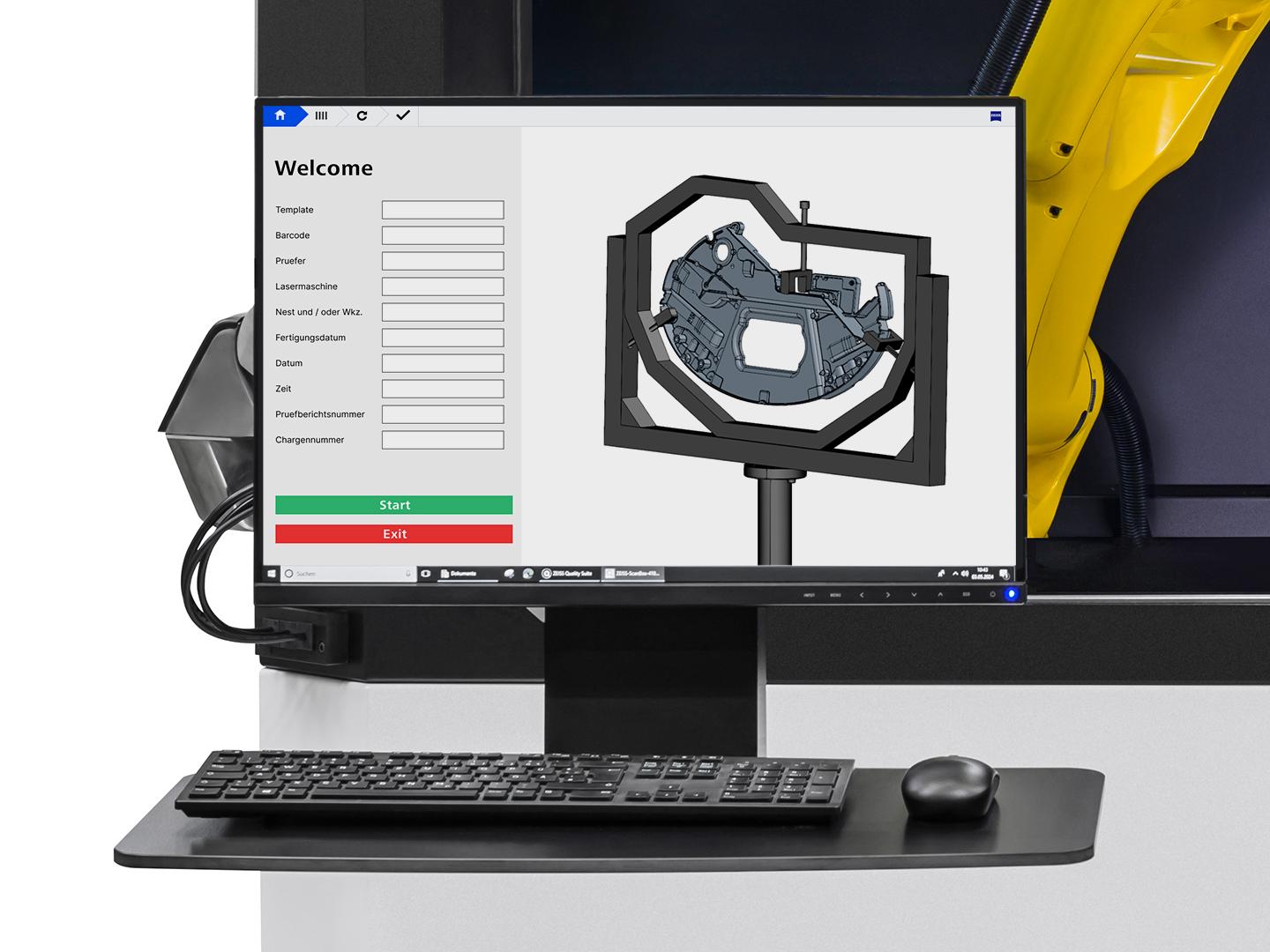

操作简便

操作简便

一键式自动流程控制

通过简单的用户界面,即Kiosk界面,对光学三维测量机进行编程和控制。工厂员工无需任何特殊技术知识即可操作:插入部件,选择测量程序并按下启动按钮。

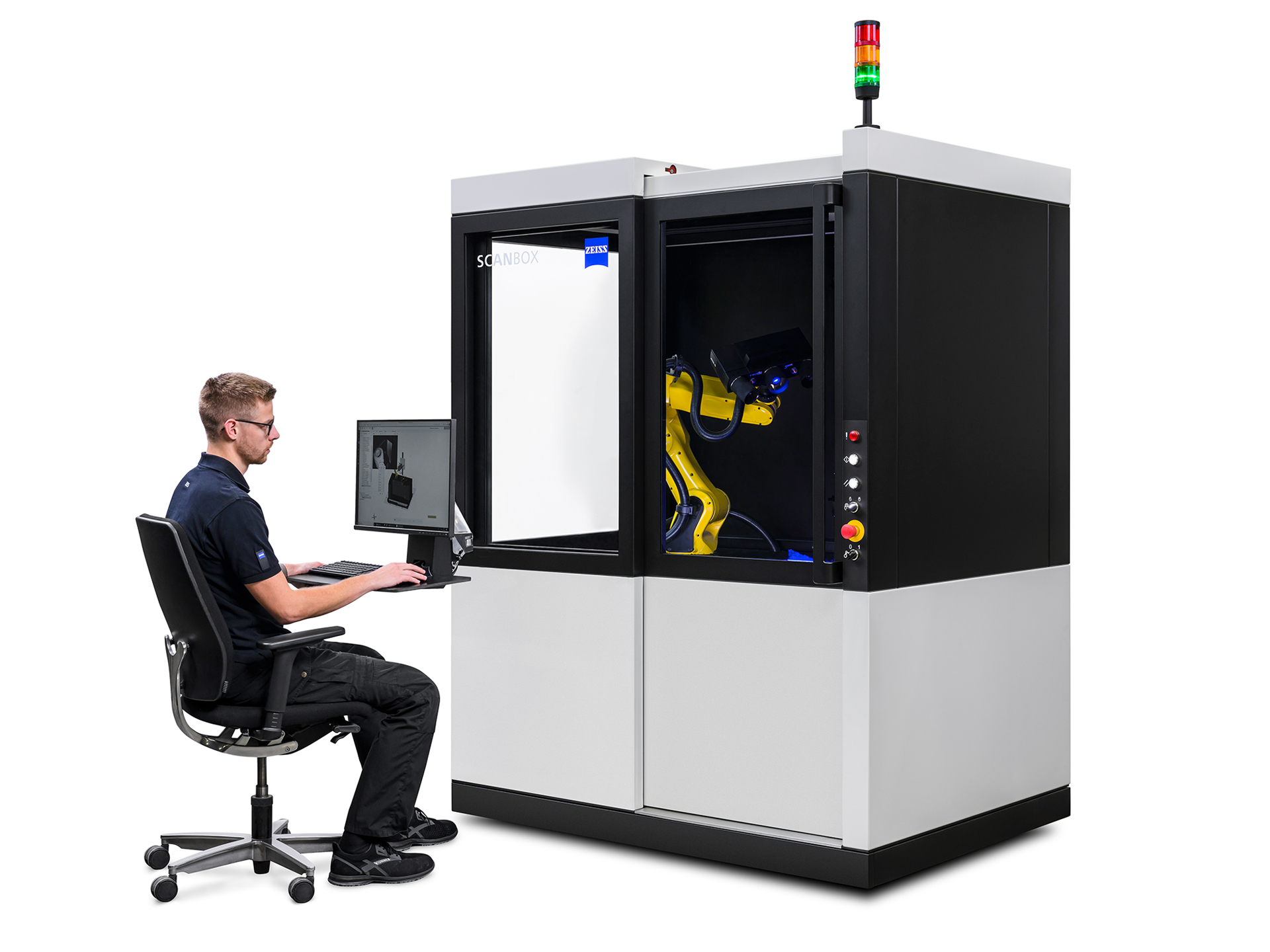

人体工程学功能

人体工程学功能

站立或坐姿操作

灵活的操作台具有各种符合人体工程学的功能:内置的旋转臂可以调整到所需位置,使站立或坐姿操作蔡司ScanBox 4105均不问题。

自动装载和自主部件检测

自动装载和自主部件检测

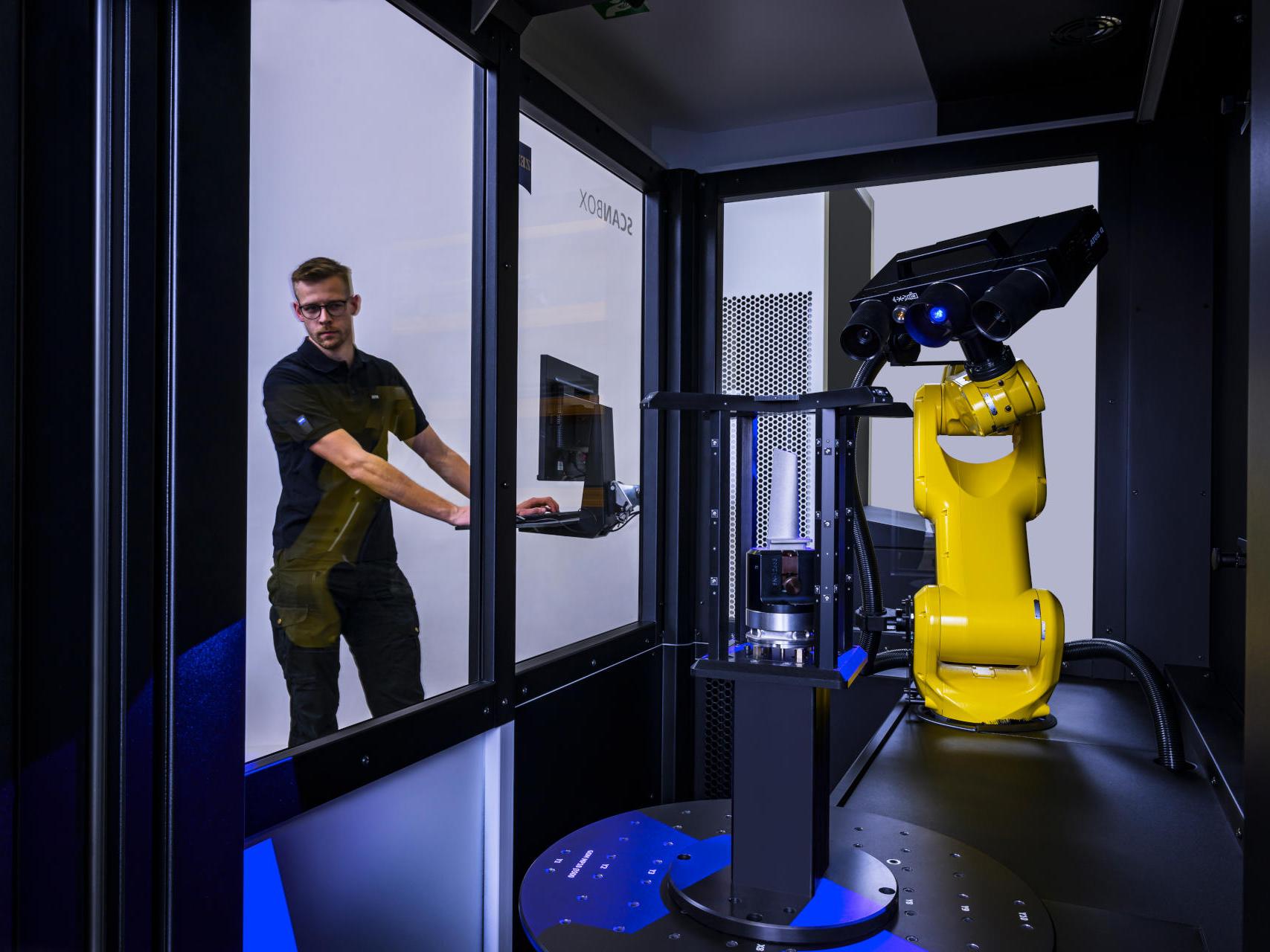

蔡司ScanBox Series 4 RC

蔡司ScanBox Series 4 RC是一款新型光学三维测量机,配有电动滑门。待检测的部件通过机器人或单独配置的装载系统自动装入蔡司ScanBox Series 4 RC,并放置在旋转台模块上。由于无需手动逐个放置,因此大大减少了所需时间,从而确保了更高的质量保证通量。

快速、准确

快速、准确

ATOS Q满足高计量要求

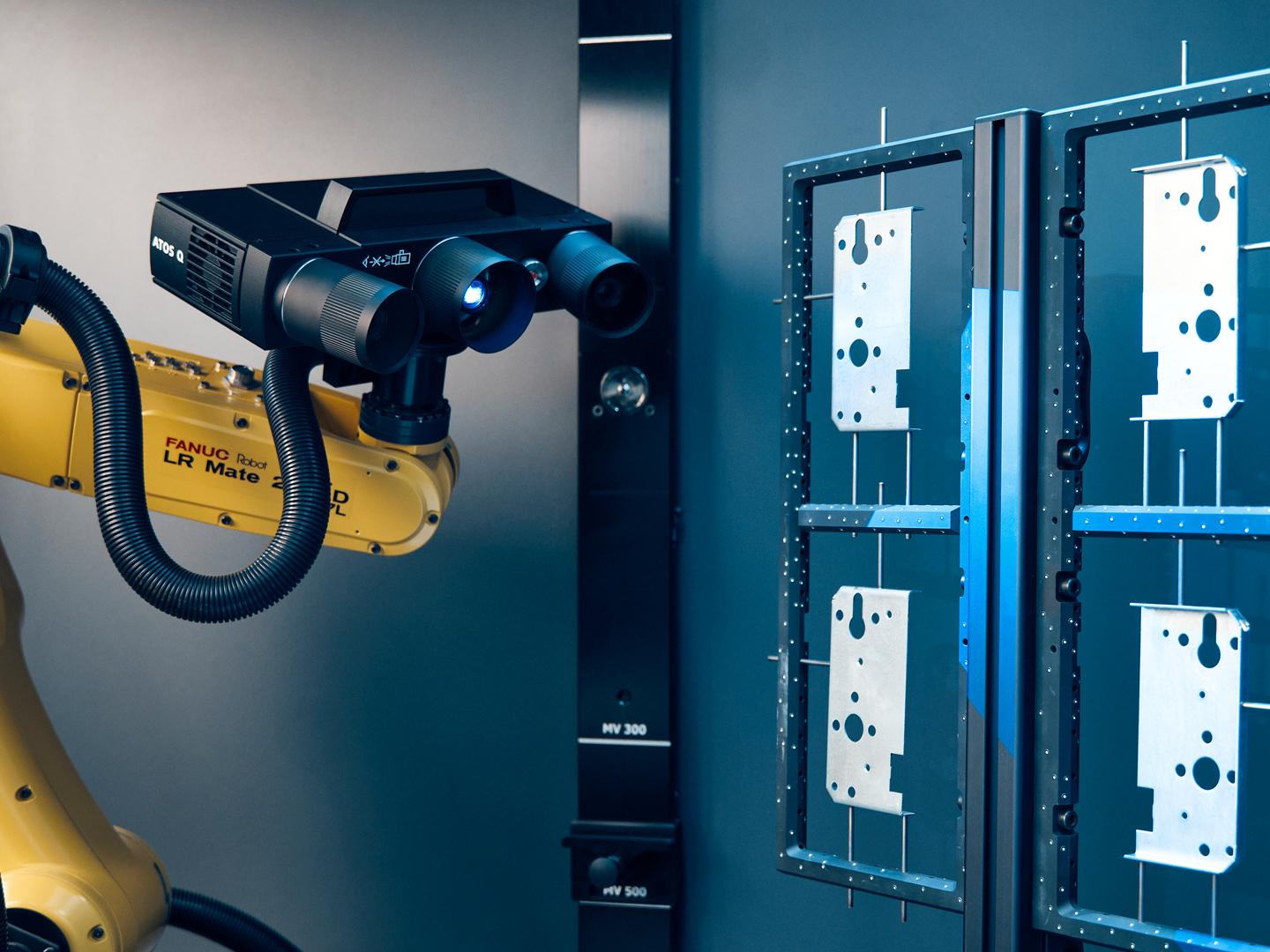

内置的ATOS Q传感器可快速提供质量信息,并为后续检测和分析提供高水平的详细信息。通过使用多部件夹具,您可以在一次运行中测量多个部件,必要时甚至可以全天候运行:这样可以提高产量,减少废品,并使质量保证标准化。

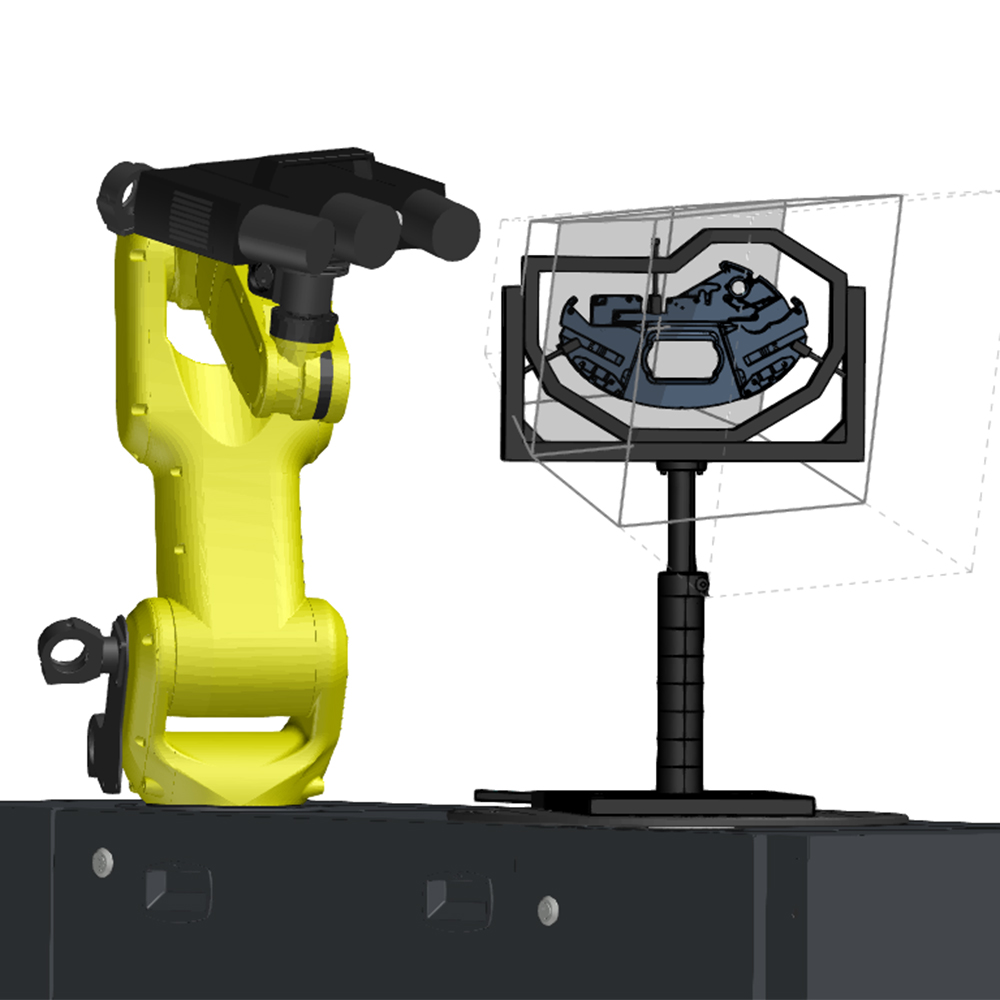

虚拟测量室

虚拟测量室

虚拟仿真中的真实环境

虚拟测量室(VMR)是用于光学三维测量机所有元件的中央控制和测量计划软件,在虚拟仿真中模拟了真实测量环境的功能。VMR包括带传感器的机器人、编程(包括机器人路径的运动学)、部件和测量计划。借助VMR,用户无需掌握任何特定的机器人专业知识。所有机器人的动作在执行前都会在虚拟测量室中进行模拟和安全检查。

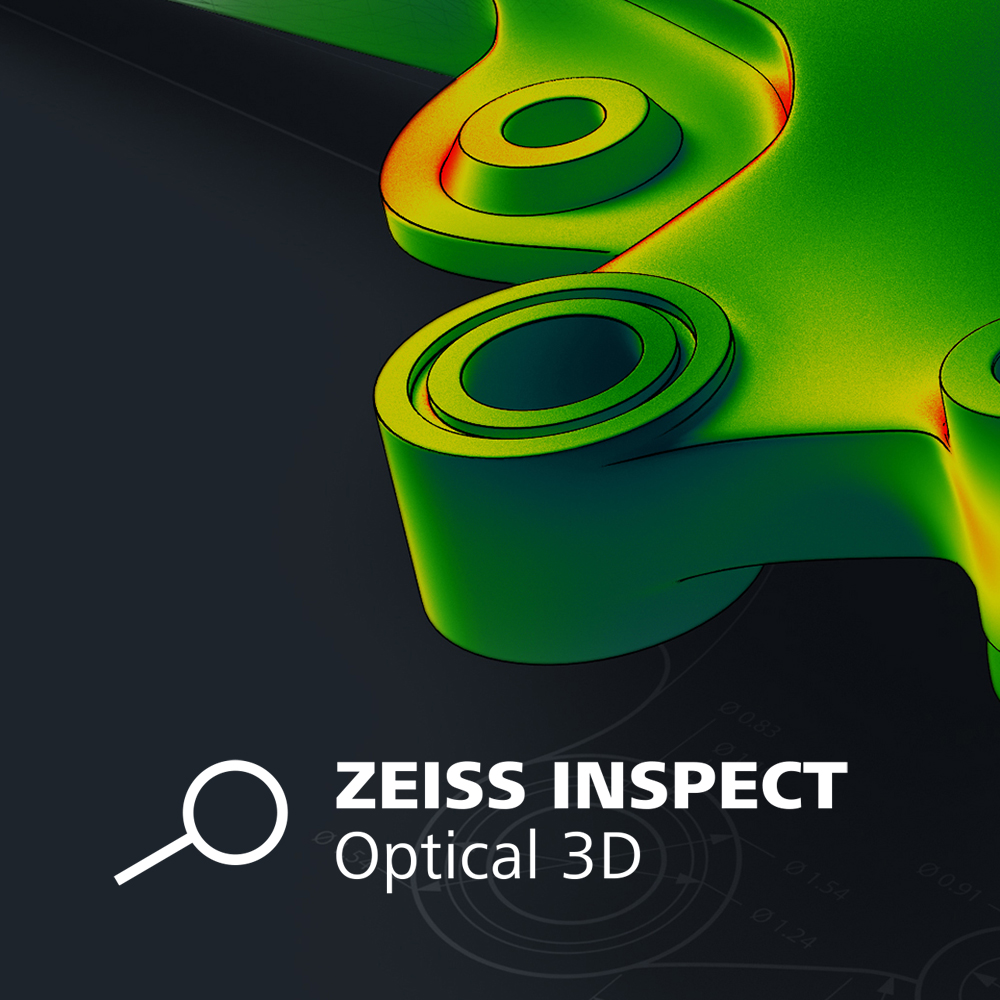

有效的分析工具

有效的分析工具

蔡司INSPECT提供一站式服务

扫描、检测和报告:评估标称-实际比较以及形位公差,结果简单易懂,可直接进行必要的修正。利用蔡司INSPECT,您可以进行完整的分析,获得全面的报告,并将测量结果内置到现有流程中。

  • 异步模式可以在扫描其他部件时评估第一个样品。

    Markus Sporer 德西福格集团质量负责人
  • 通过ScanBox,我们可以在极短的时间内对一个完整的部件进行数字化处理,以创建形位公差以及截面或之后进行假色对比,从而确定各种图纸尺寸。

    Marcel Nickel 光学测量技术专家Buderus Guss
  • ScanBox支持我们开发加工工艺:这使我们能够优化机器配置,更高效地生产精密部件。

    Vincent Vachon A7 Integration业务发展负责人

下载信息



技术数据

尺寸

1700 × 1200 × 2420 mm

电源

标准,100 - 240 V(单相,16 A)

最大部件尺寸

Ø 500 mm

最大部件重量

100 kg

开口宽度

680 mm

传感器兼容性

ATOS Q
