三维测量机

蔡司ScanBox Series 4 RC

自动装载和测量部件

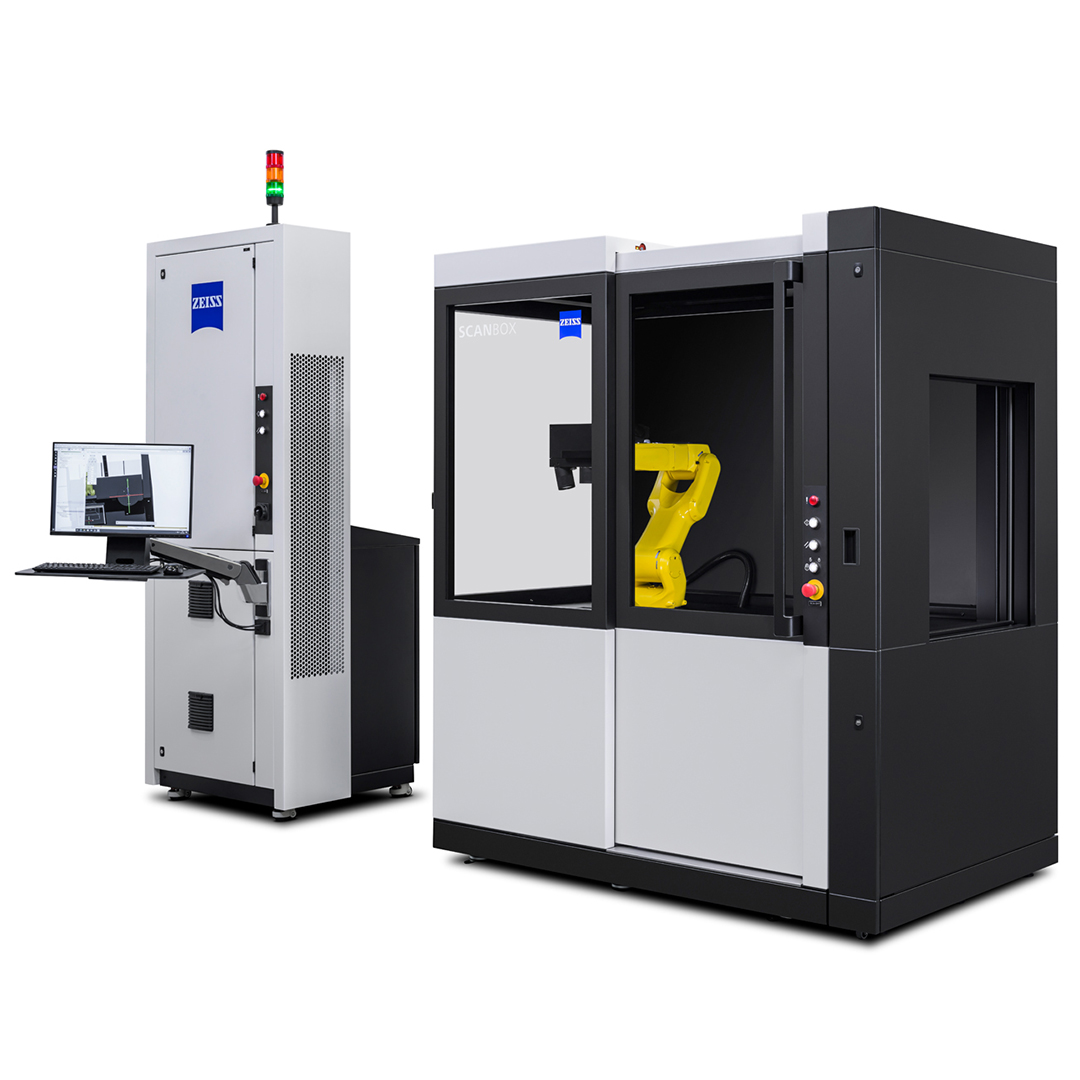

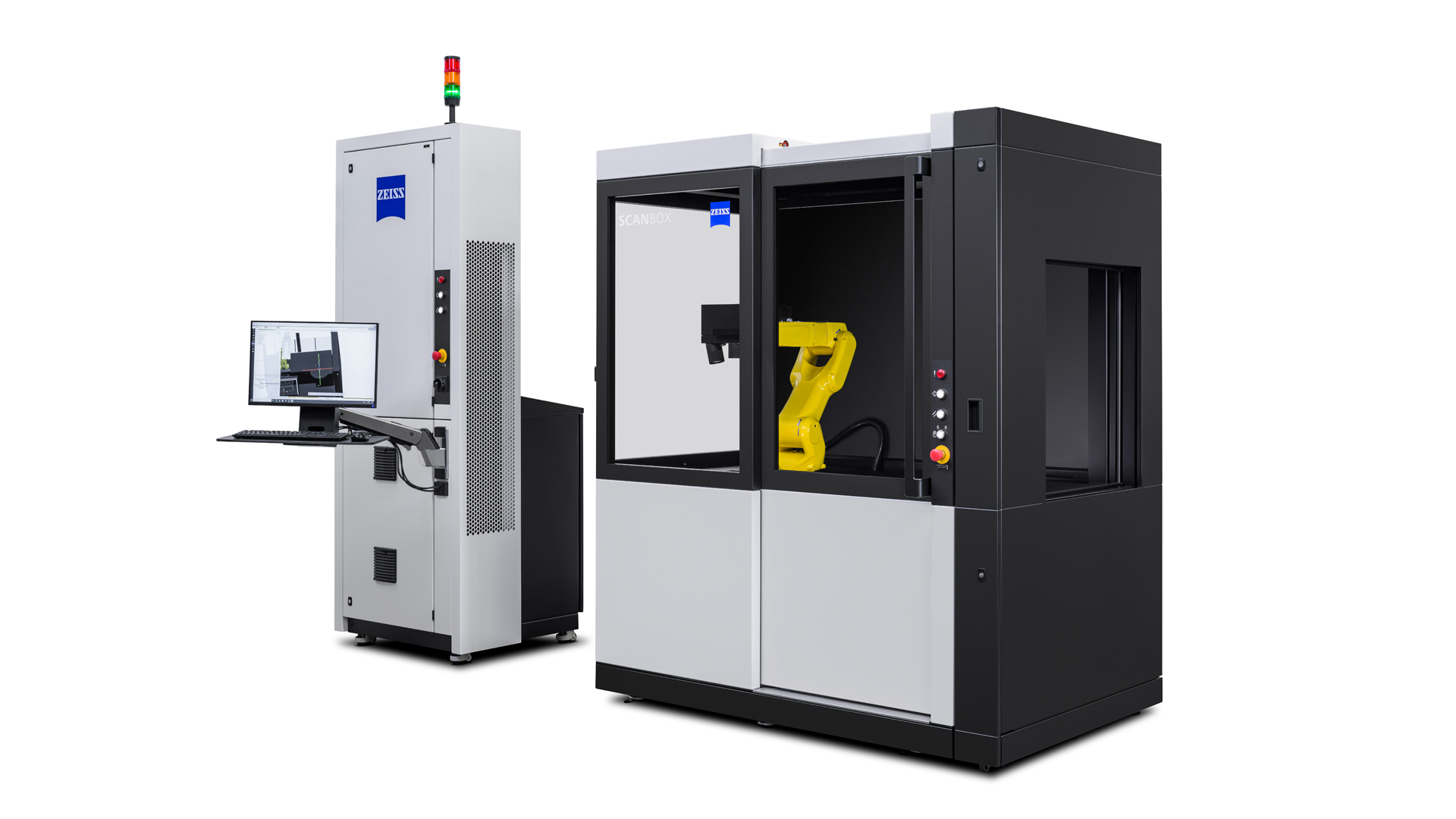

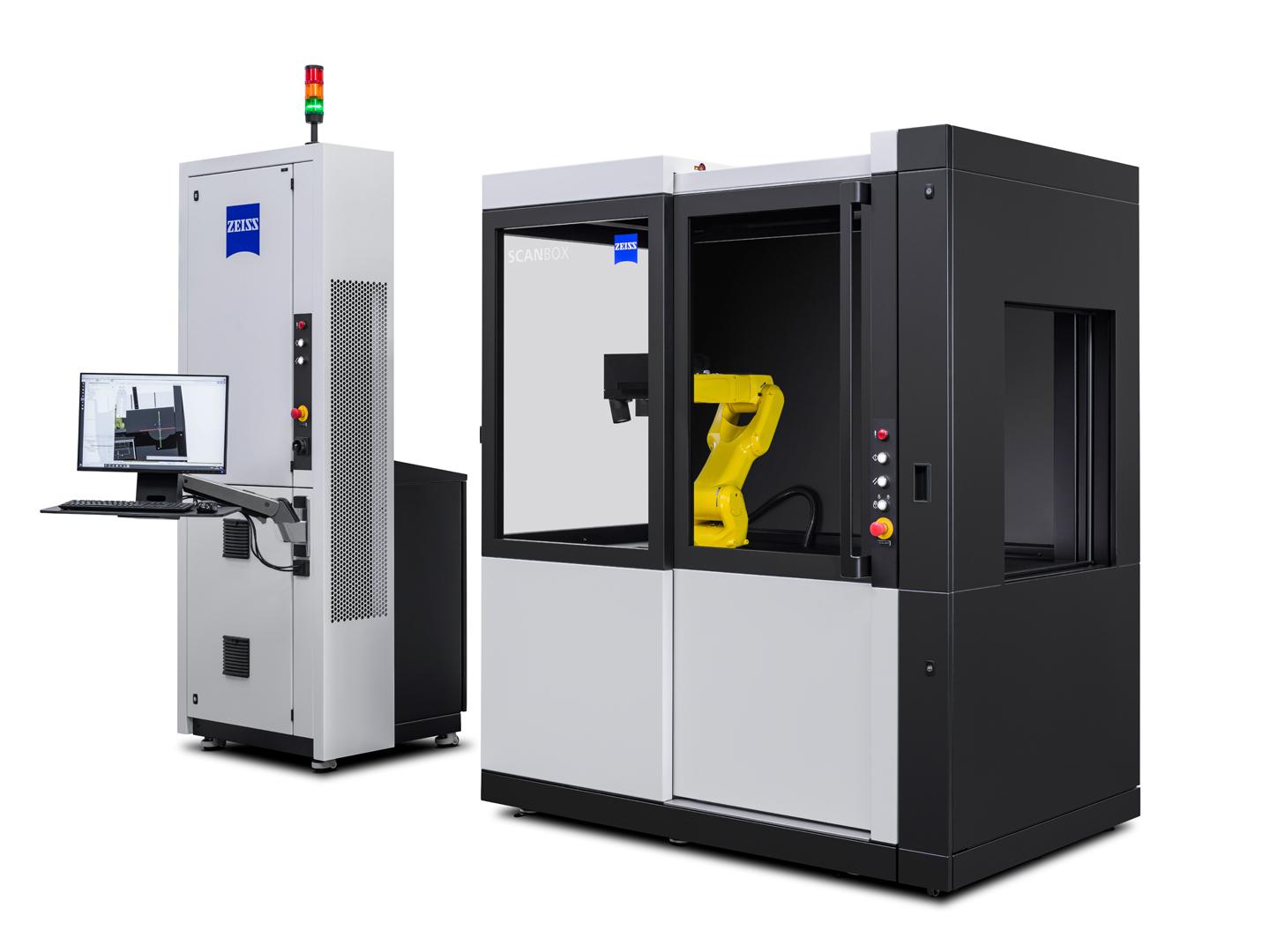

蔡司ScanBox 4105 RC(遥控)是一款配备电动滑门的光学三维测量机。可通过机器人或单独配置的装载系统将尺寸小于500 mm的部件装入蔡司ScanBox 4105 RC,并放置在旋转台模块上。无需手动进行单个放置,大大缩短了所需时间,从而确保了更高的质量保证通量。

  • 自动装载部件,缩短周期时间
  • 批量运行时通量高
  • 操作简便,测量结果准确

自主部件检测

蔡司ScanBox Series 4 RC的自主操作提高了机器的利用率,加快了测量周期,使您能够更有效地调配人员。该系统专为要求高通量和高集成度的应用而开发。

连续监测的高通量

可重复的准确测量序列

为了有效保证批量生产的质量,必须对生产过程进行监控,减少废品以及需要花费高额成本的返工。配备ATOS Q传感器的光学三维测量机蔡司ScanBox Series 4 RC可为您提供这方面的支持:系列部件的全场实际数据可直接与CAD模型或测量计划中的规格进行比较。直接在生产设备上创建检测报告,并将数据直接导出至统计过程控制系统。

自动化过程控制

设置快速,人工成本低

通过内置于控制塔中的人体工程学用户界面对光学三维测量机进行编程。利用蔡司ScanBox 4105 RC,可通过上一级控制器发出的启动信号进行自动部件检测。蔡司提供基于现场总线(CC-Link、ProfiBus、ProfiNet、EtherCat、EtherNet/IP、OPC UA)的通信接口。

最大限度地利用机器和优化流程

可单独配置的装载系统

利用蔡司的进料和装载系统,充分发挥蔡司ScanBox Series 4 RC的潜力。通过蔡司Integration Series,您可以自动装载部件,避免停机。部件流和操作时间得到优化。

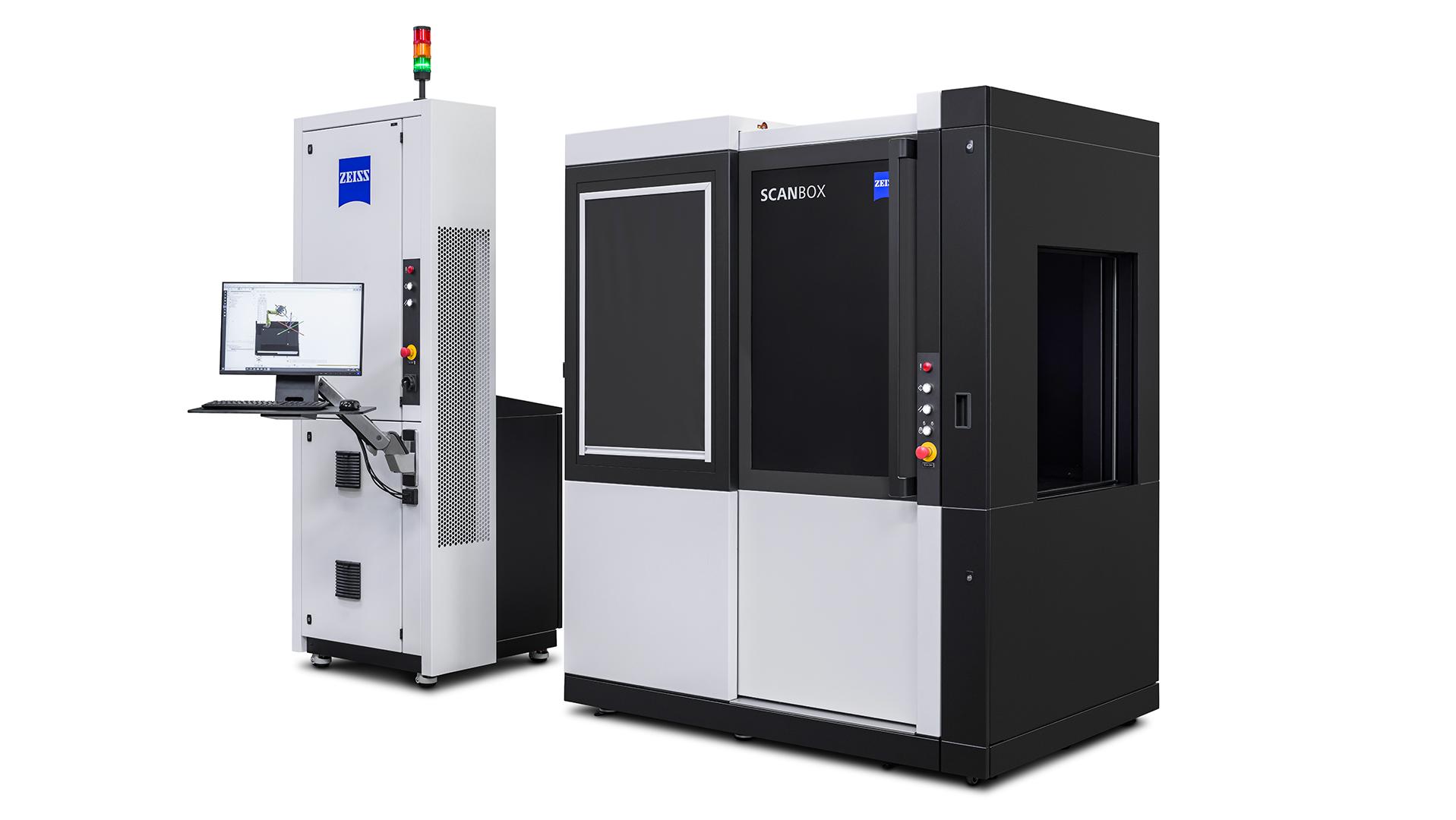

定子和发夹的全自动质量保证

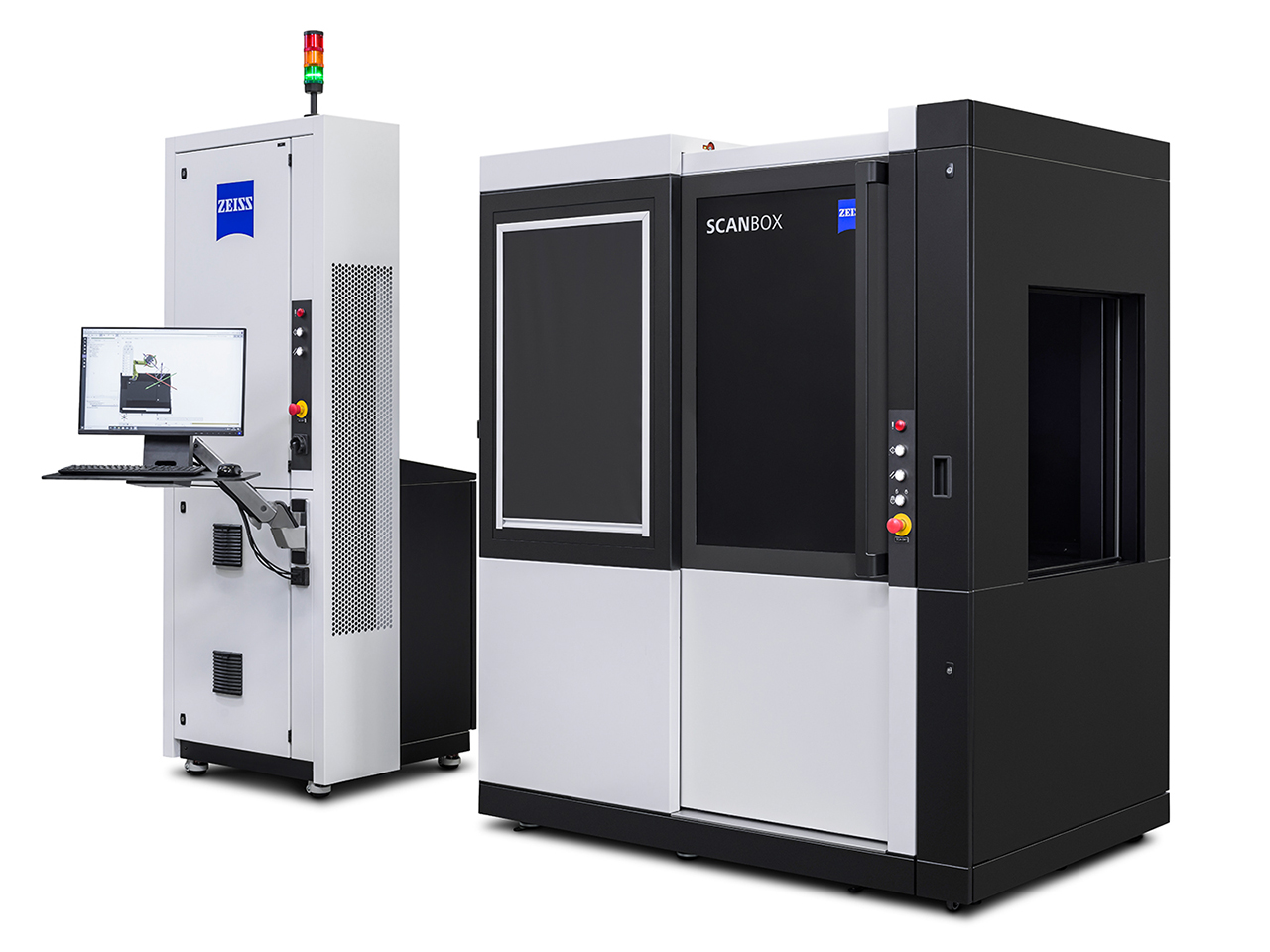

  • 适用于电机的蔡司ScanBox 4105 RC

    无需人工干预的数字化和检测

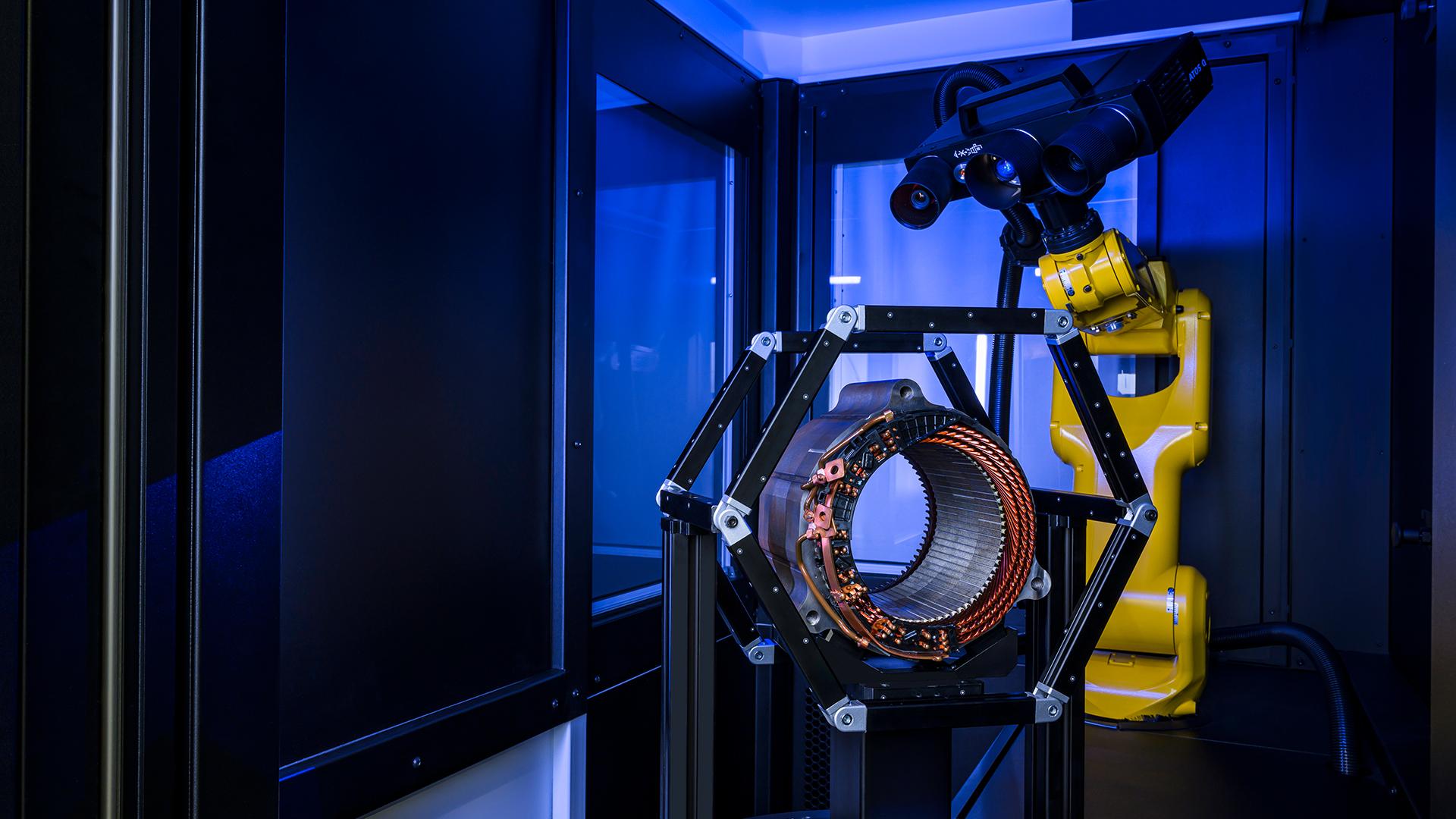

    适用于电机的光学三维测量机蔡司ScanBox 4105 RC专门用于发夹和定子的数字化和检测。借助自动装载功能,您可以显著提高通量。

  • 适用于电机的ATOS Q

    用于脆弱结构的非接触条纹投影

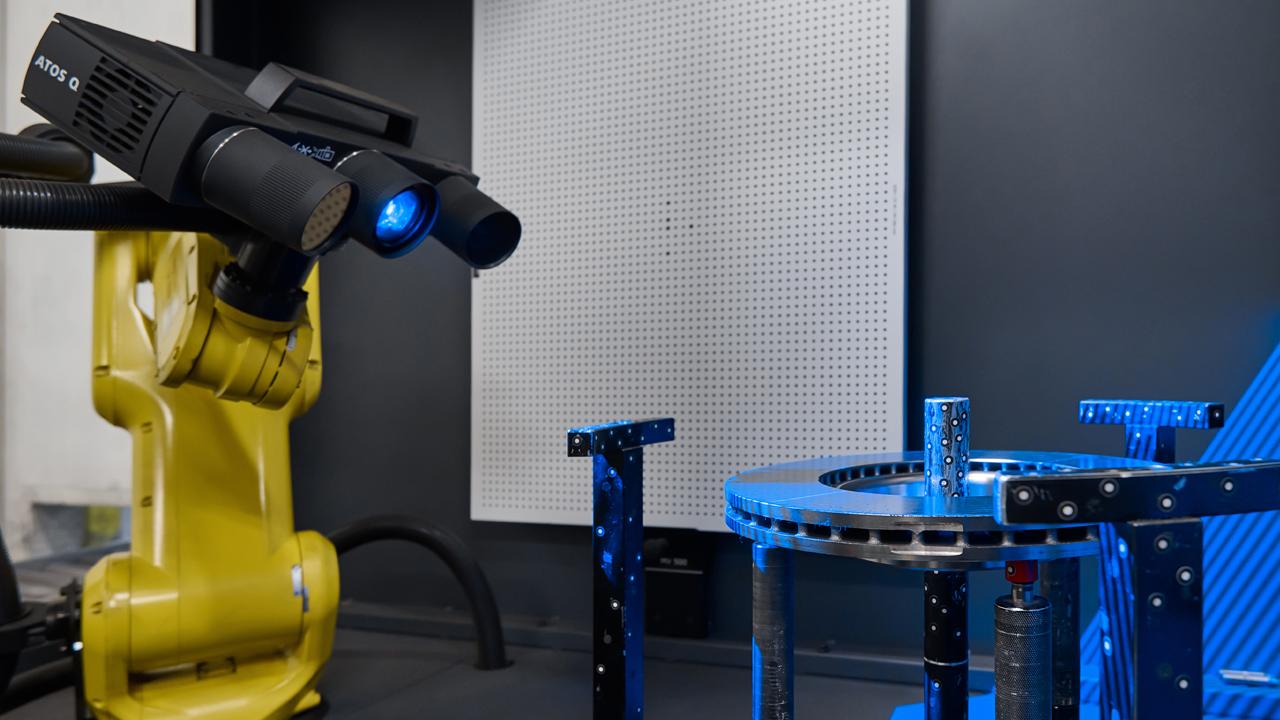

    内置的适用于电机的ATOS Q传感器可快速提供质量信息,并为后续分析提供高水平的详细信息。蓝光均衡器可实现高速条纹投影,功能强大,即使在非配合或孤立的表面上也能实现短时间测量。

蔡司INSPECT

三维检测和评估的行业标准

  • 虚拟测量室

    虚拟仿真中的真实环境

    虚拟测量室(VMR)是用于光学三维测量机所有元件的中央控制和测量计划软件,在虚拟仿真中模拟了真实测量环境的功能。VRM由带有传感器的机器人、编程(包括机器人路径的运动学)、部件和测量计划组成。借助VMR,用户无需掌握特定的机器人编程技能即可使用该系统。所有机器人动作在执行前都会在虚拟测量室中进行模拟和安全检查。

  • 有效的分析工具

    蔡司INSPECT提供一站式服务

    扫描、检测和报告:评估标称-实际比较以及几何尺寸和公差。通过简单易懂的结果,直接进行必要的修正。利用蔡司INSPECT,您可以进行完整的分析,获得全面的报告,并将测量结果内置到现有流程中。

技术数据

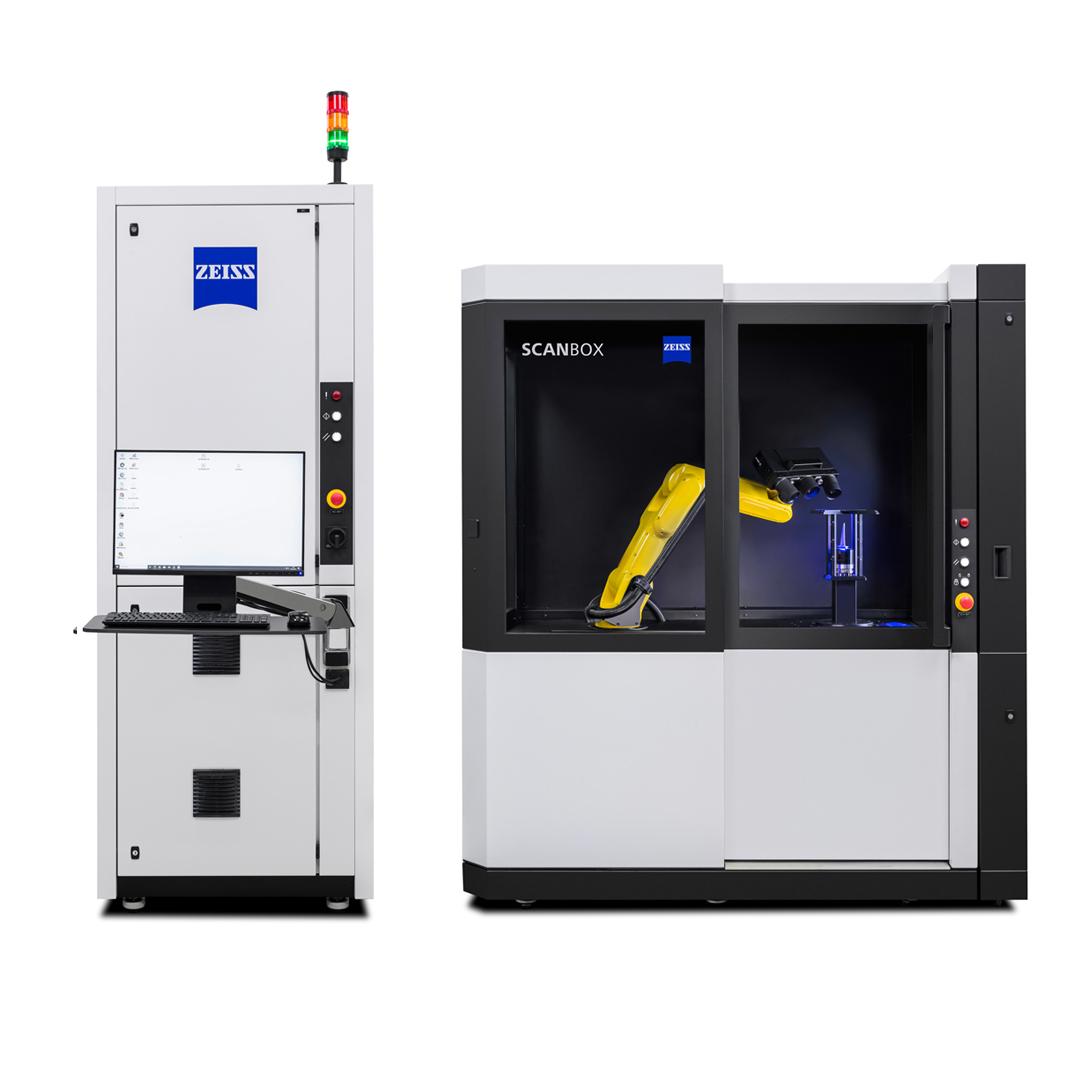

蔡司ScanBox 4105 RC

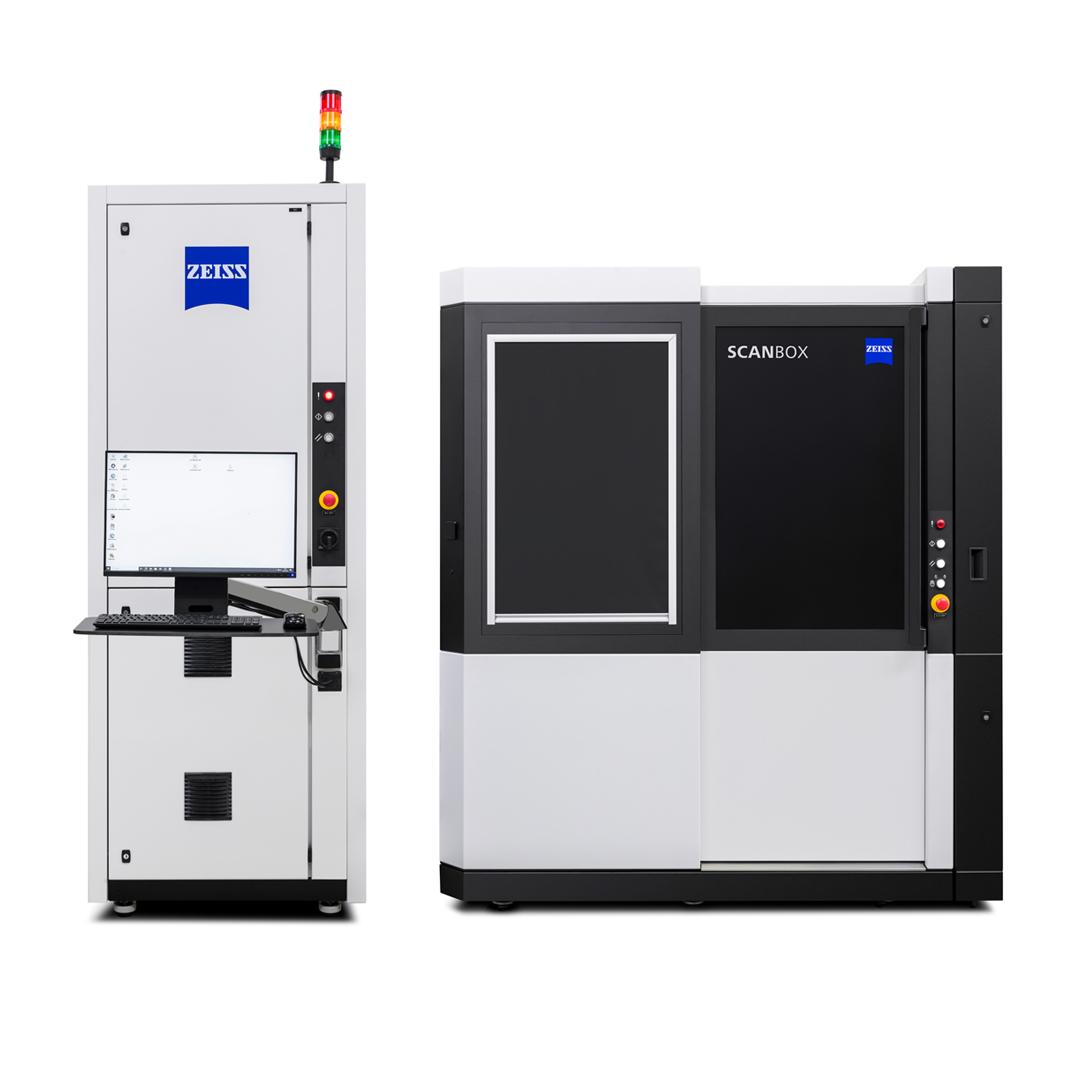

适用于电机的蔡司ScanBox 4105 RC

尺寸

1860 × 1200 × 2120 mm
控制塔:870 × 800 × 2650 mm

1860 × 1200 × 2120 mm
控制塔:870 × 800 × 2650 mm

电源

200-500 V(3相,16 A)

200-500 V(3相,16 A)

最大部件尺寸

Ø 500 mm

Ø 500 mm

最大部件重量

100 kg

100 kg

开口宽度

680 mm

680 mm

传感器兼容性

ATOS Q

适用于电机的ATOS Q
