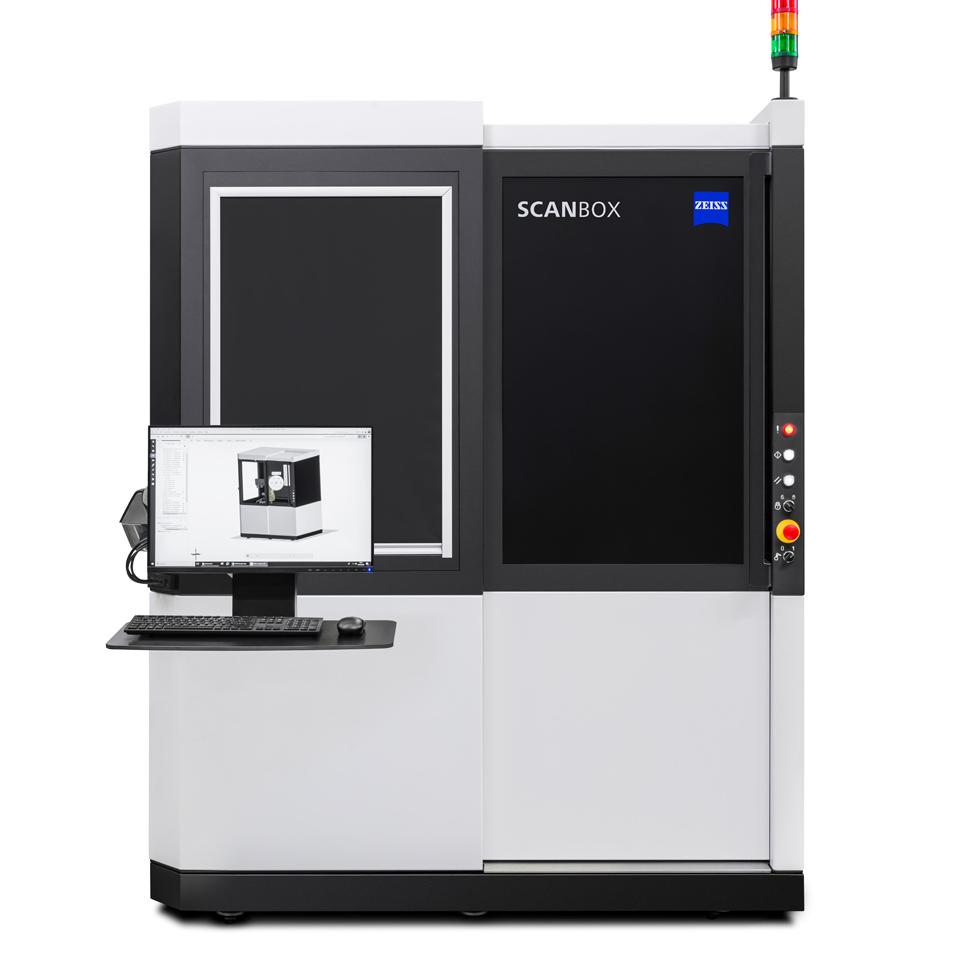

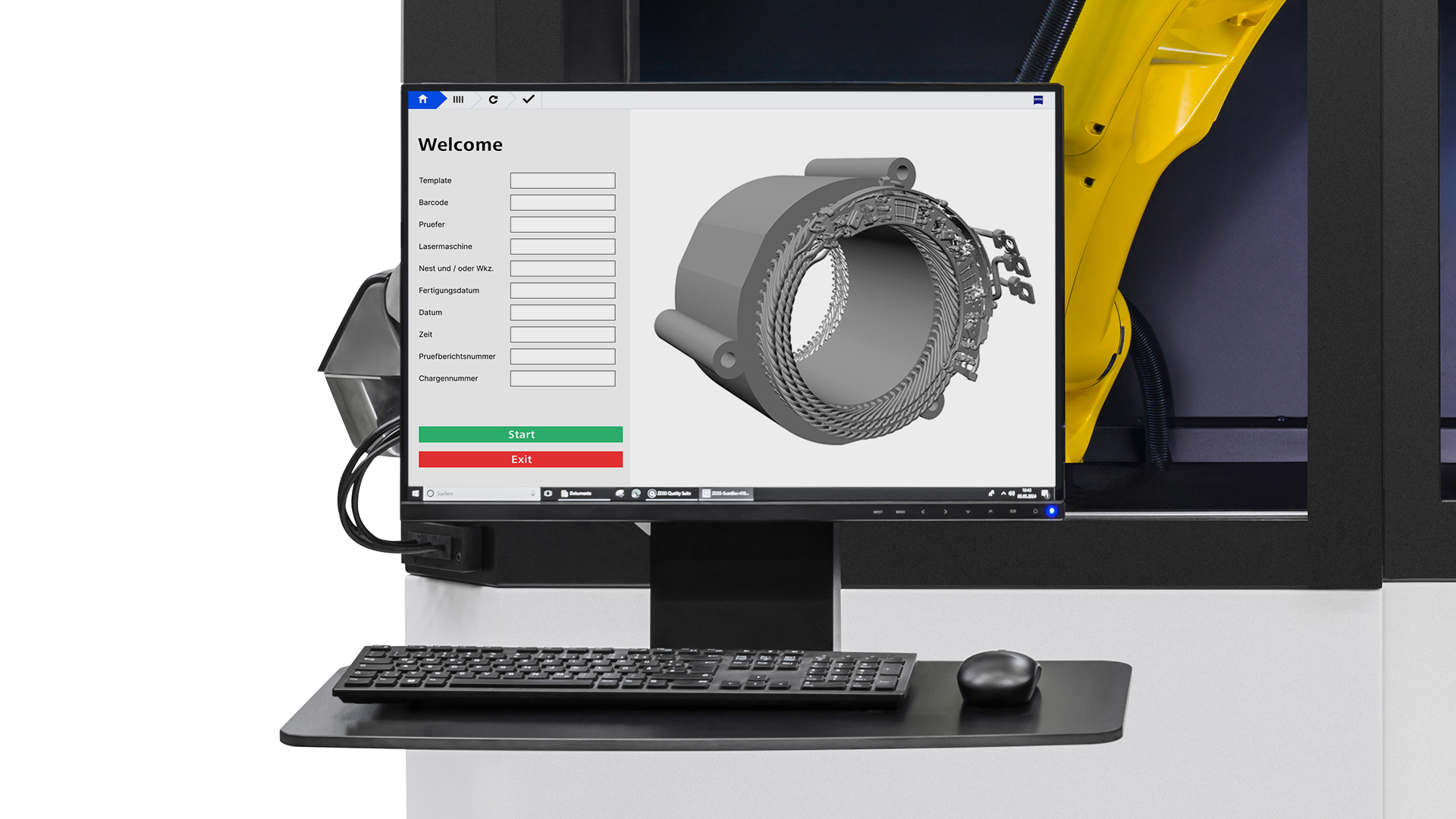

适用于电机的蔡司ScanBox 4105

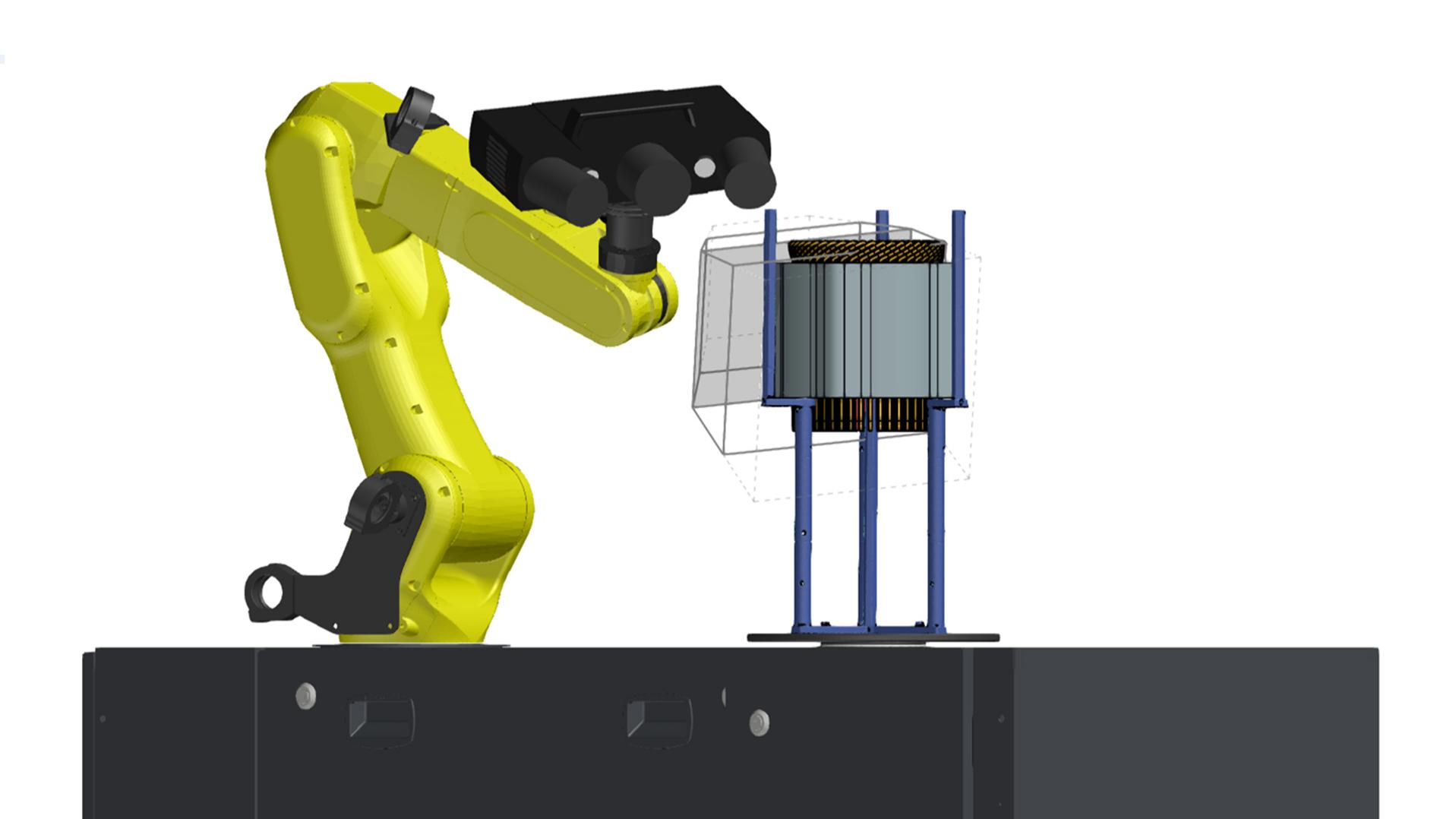

虚拟测量室（VMR）在蔡司INSPECT中打开。其包含真实的用于电机的蔡司ScanBox 4105的功能图像以及包括机器人路径运动学在内的机器人编程。Smart Teach功能用于定义要测试的传感器位置，然后由软件自动评估和优化。测量计划中包含的所有位置均可到达，并与先前导入的CAD数据或先前离线创建的参考模型进行比较。

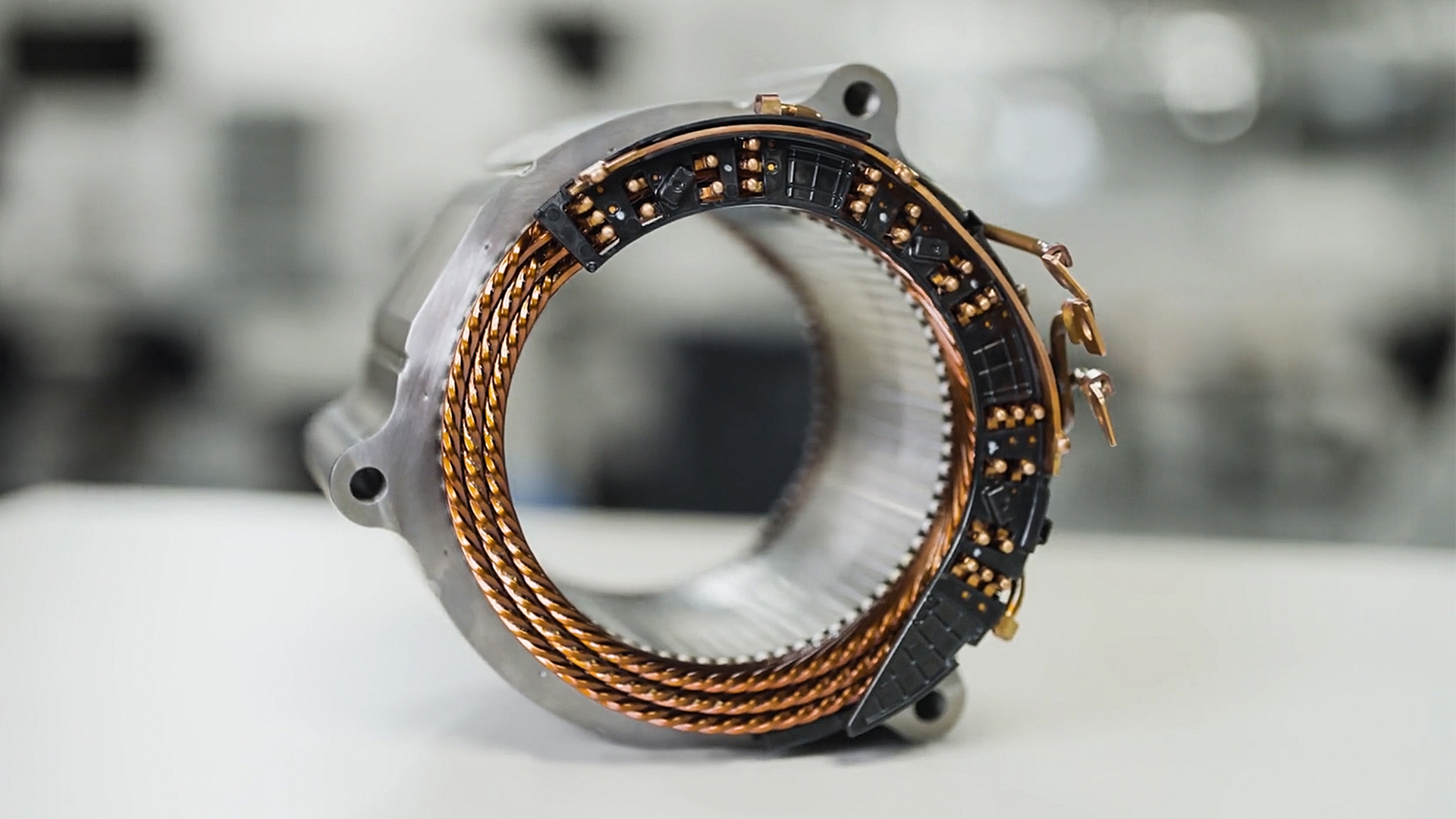

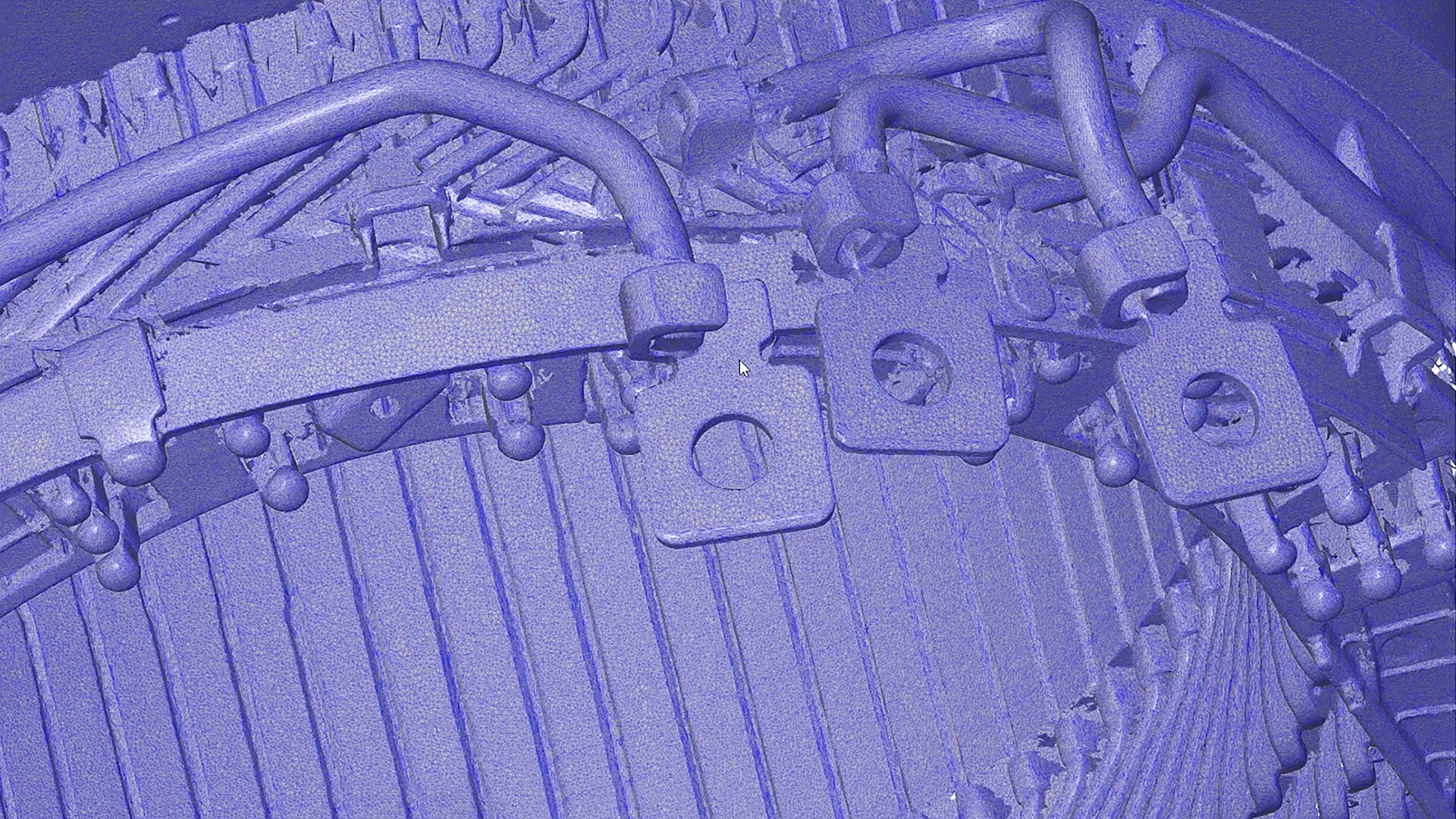

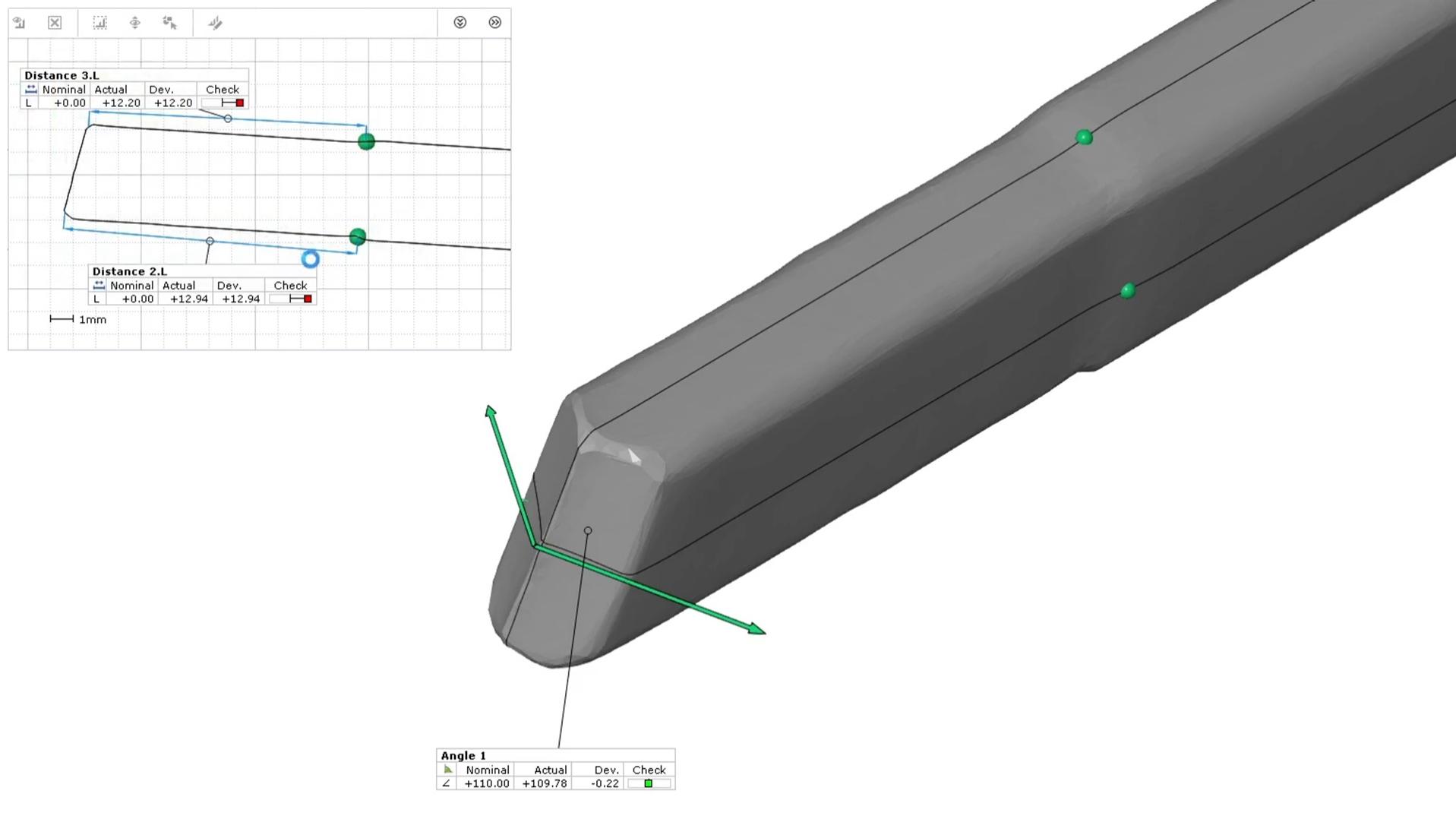

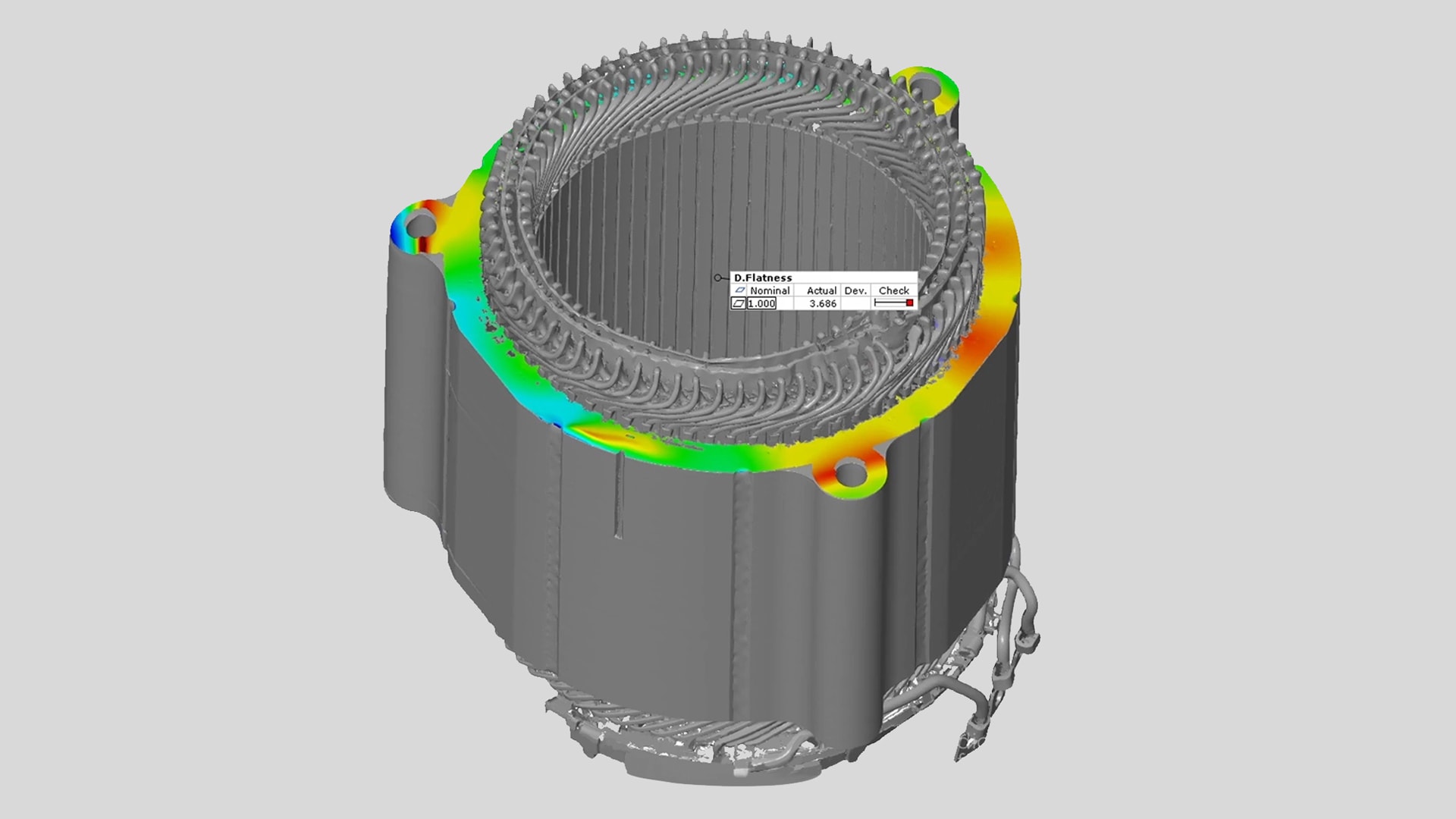

一旦创建了数字几何孪生模型，便可将实际数据与CAD模型中的标称数据进行比较。为此，两个数据集要相互对齐，例如通过钣金包的内圆柱体、面、凹槽或连接孔。表面比较可用于检查各种质量标准。定子检测包括检查裂纹、绕组保持架或连接点的变形、挠度、位移和内圆筒的圆度，而发夹检测的重点则是发夹两端的变形或弯曲和折叠过程等特征。

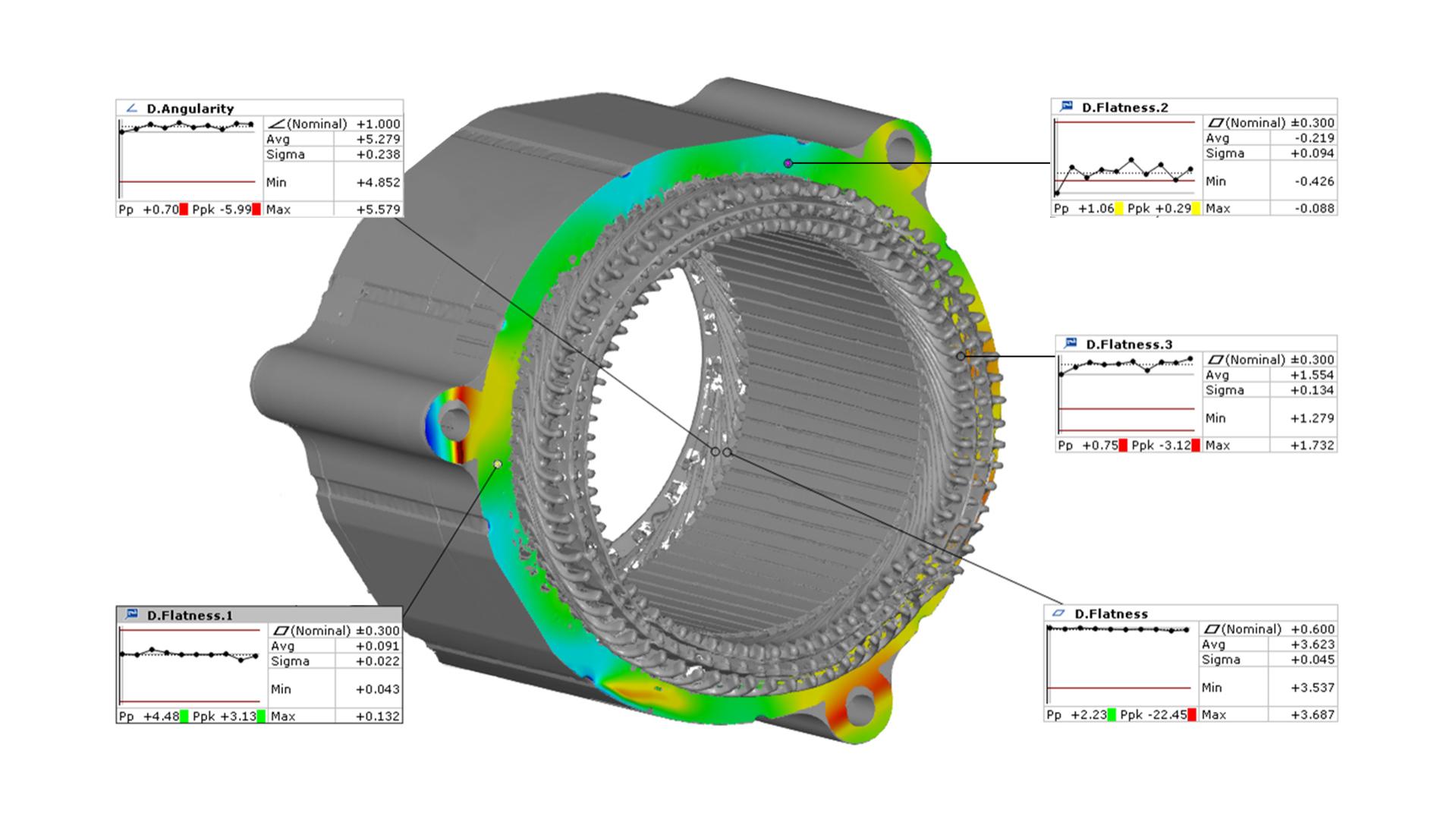

通过自动趋势分析，可以及早发现与理想模型的偏差。通过连续测量，可以快速检测到先前生产步骤的变化。由此可以得出必要的调整，并在先前的生产步骤中实施。

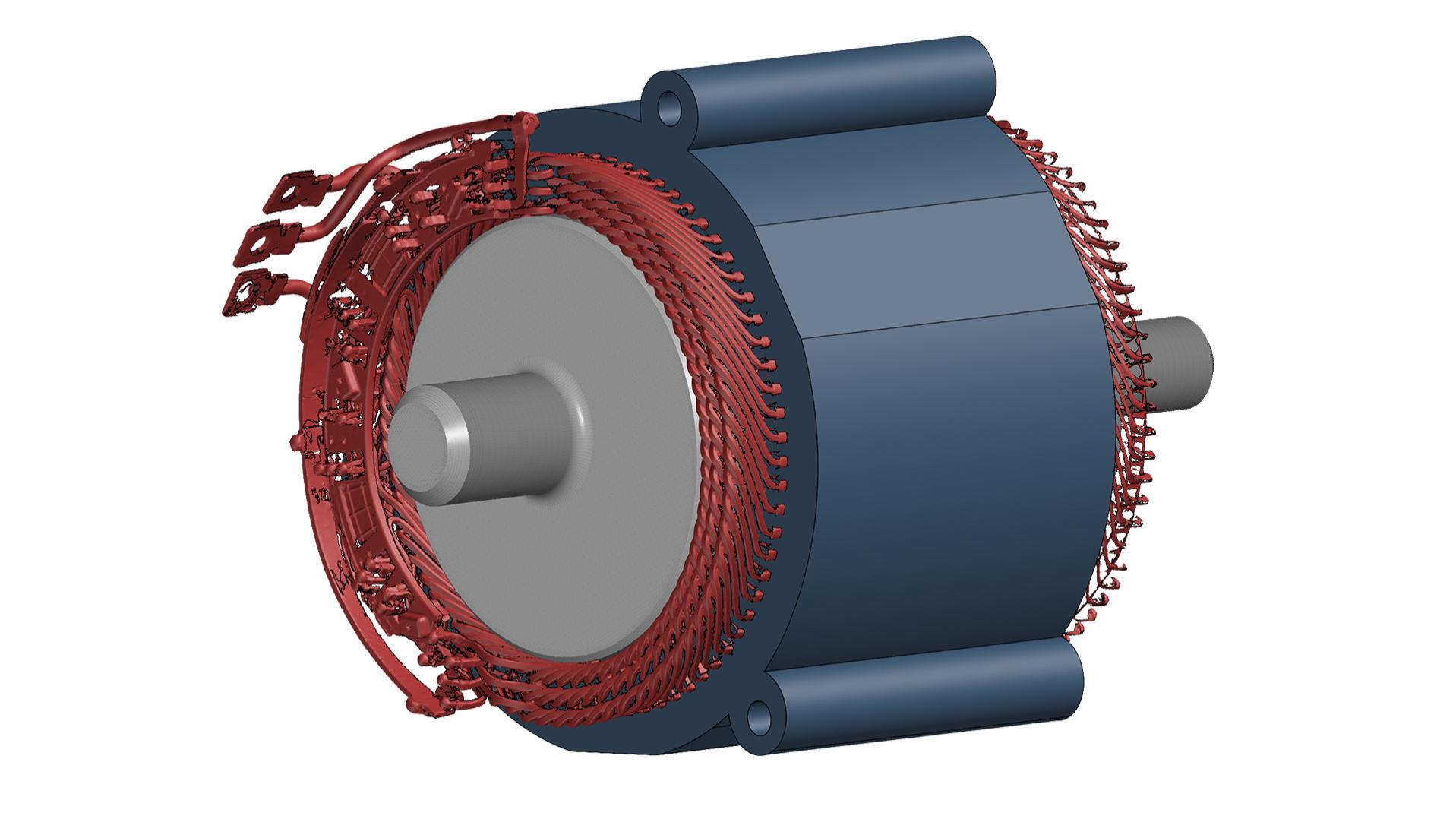

电机的定子和转子必须准确对齐。对齐情况可以通过数字装配提前进行模拟和检查。其目的是评估部件的装配精度。
