蔡司SPECTRUM verity
蔡司SPECTRUM系列

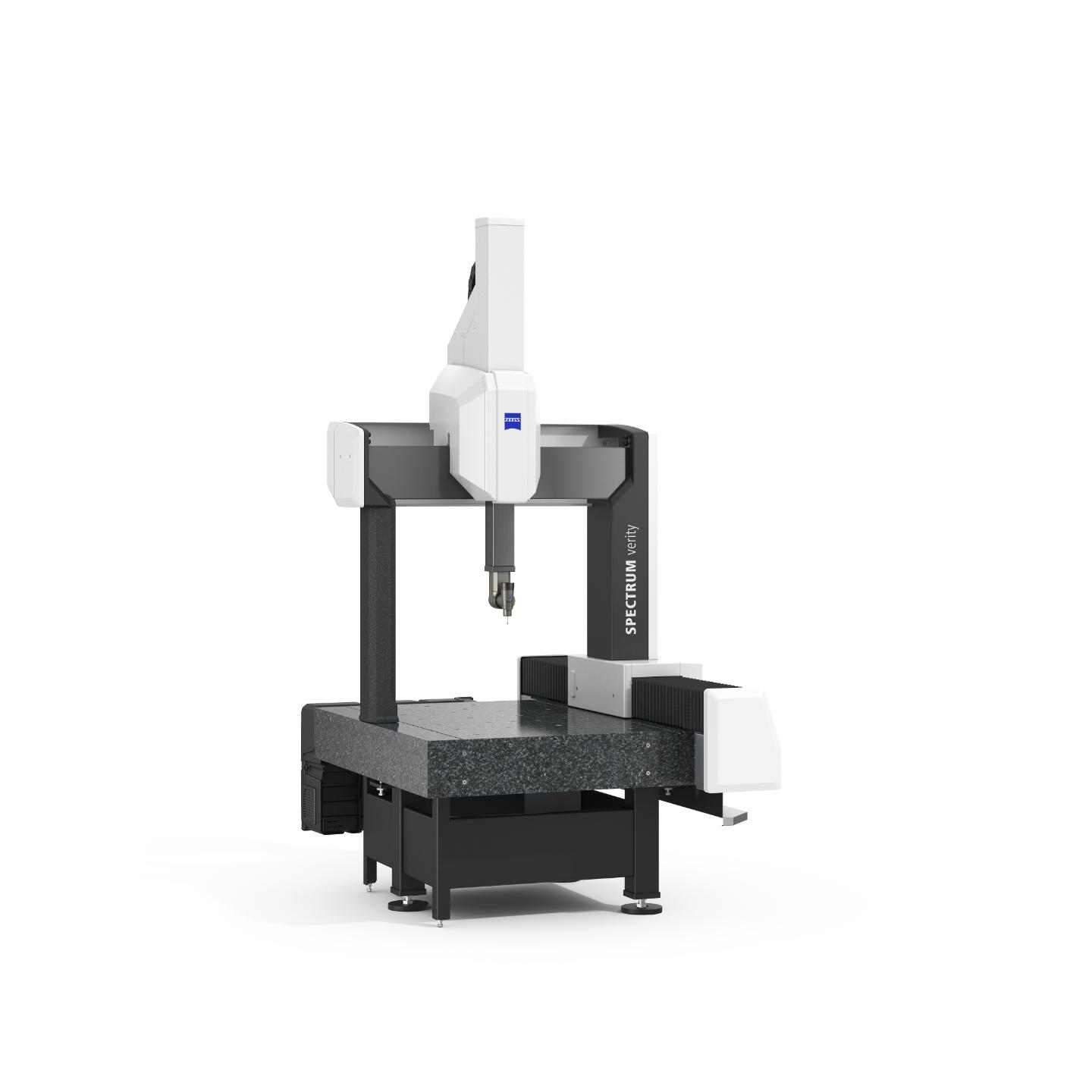

蔡司SPECTRUM verity

主动扫描,精度高,结果可靠

该桥式三坐标测量机具有高精度值和高传感器灵活性。先进的技术、高效的流程、主动扫描以及针对各种部件和应用的高精度测量结果,都将使您受益匪浅。除了可靠的接触式测量外,蔡司SPECTRUM verity还与新型激光扫描仪LineScan One兼容,提供光学扫描功能。光学扫描是此类产品的一大亮点,具有高性价比。

  • 接触式及光学扫描
  • 使用蔡司VAST XT gold进行主动扫描
  • SoftTouch模式可提高效率
接触式测量

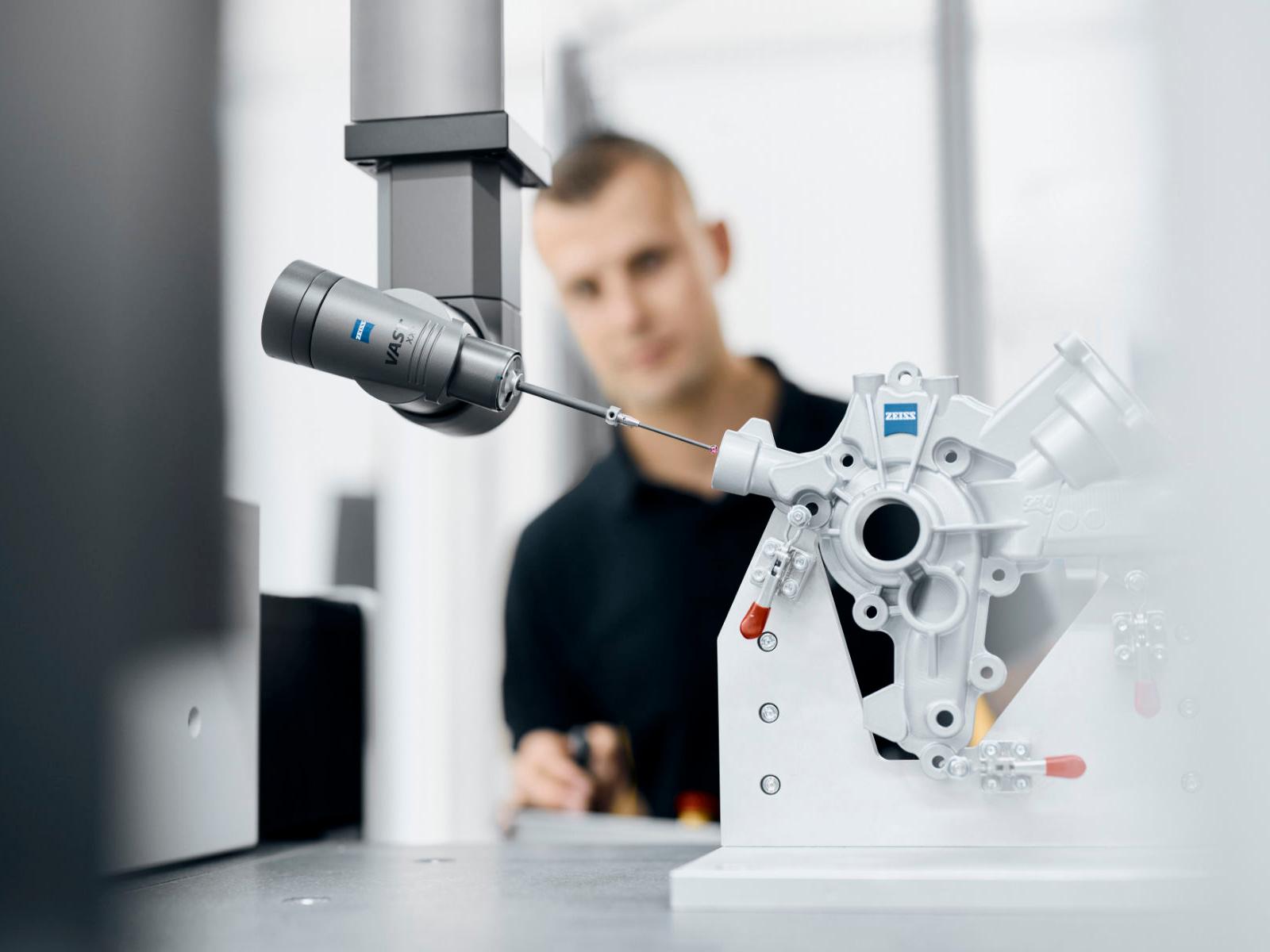

采用蔡司扫描技术进行接触式测量

蔡司SPECTRUM verity配备了先进的接触式测量功能,可实现更高的精度。单点测量通过插值法估算测量点之间的条件,这可能会忽略显著偏差。另一方面,蔡司扫描技术能够在短短几秒钟内捕捉数千个数据点,提供真正可靠的接触式质量保证。

与单点测量相比,该技术具有更高的操作安全性、精度和通量。由于整个零件是通过流畅且连续的移动来进行测量的,扫描能够实现更快的速度、消除环境影响,并能获取多得多的数据。这样就能实现高通量和准确结果,这对生产至关重要。

主动扫描

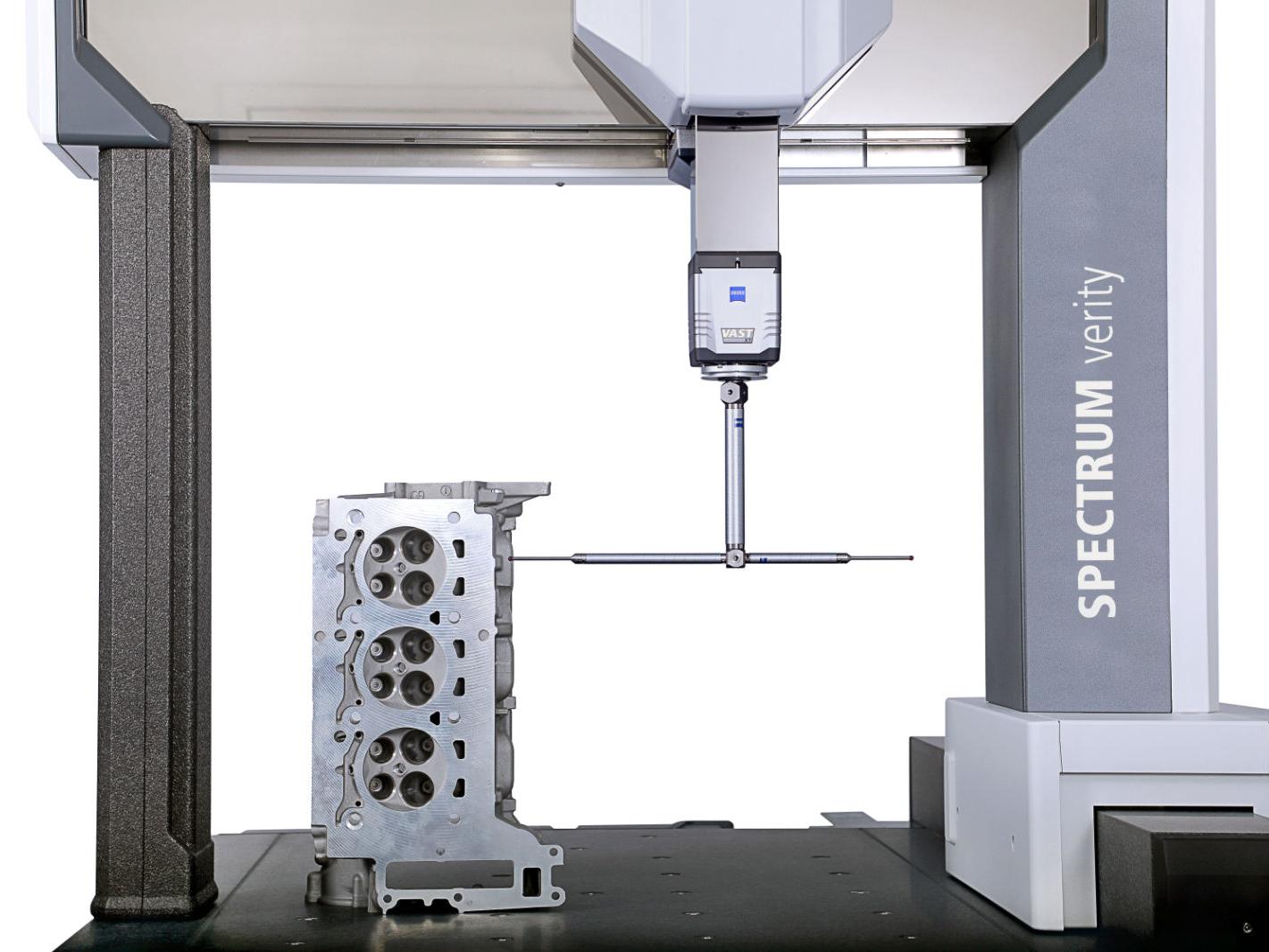

使用蔡司VAST XT gold进行主动扫描

通过蔡司VAST XT gold传感器,蔡司SPECTRUM verity可提供主动扫描,并可自定义测量力——以高灵活性实现快速、准确的扫描。

主动扫描系统使用软件控制的电磁铁和力控制器,施加的净力为零。主动系统实时监控偏差,并调整探针上的测量力,使其无论长度、重量、位置或对齐程度如何,都尽可能保持低而均匀。这种方法能以更快的测量速度实现更高的精度,也是非标准几何形状的理想之选。

进一步提高工艺可靠性和生产率

蔡司SPECTRUM verity是实现高可靠性和高效率的解决方案。无论是优化的运行时间、耐温性能、与多种探针组合的适配,还是快速简便的安装:使用蔡司SPECTRUM verity,您的投资将获得优质回报。

  • 成本效益

    RDS探头内置CAA(Computer-Aided Accuracy),缩短了操作时间,同时紧凑的传感器设计大大增加了机器的可用测量体积。

  • 为您的需求量身定制

    蔡司SPECTRUM verity有不同的套装,可用于单点测量、扫描模式或适合复杂结构的RDS以及光学测量解决方案。这样就可以根据应用情况轻松做出决策。

  • 通过传感器实现灵活性

    VAST XT gold可以测量更复杂的特征,测针长度可达500 mm,使三坐标测量机适用于更多应用。VAST XXT适用于多种测针组合(例如,可达65 mm的横向星形探头),使您能够以一种测针配置测量更复杂的特征。

  • 坚固性和可靠性

    蔡司SPECTRUM是同类产品中稳定、可靠的高端三坐标测量机。玻璃陶瓷栅尺的耐温范围很广,无需温度传感器。坚固的底架和三脚架构造提供了出色的力转换和防震保护。

  • 提高生产率

    蔡司SPECTRUM verity采用VAST XT gold技术,扫描速度快,但精度却不受影响。此外,SoftTouch模式还能为偏转部件提供极高的精度、可重复性和测量速度。

  • 减少准备工作

    蔡司SPECTRUM verity的安装快速简便,可降低成本,便于系统快速启动。

技术细节

蔡司SPECTRUM verity

类型

测量室内的桥式三坐标测量机

尺寸

7/7/6;7/10/6
9/12/6; 9/18/6

兼容的传感器

RDS-CR1-CAA / VAST XXT TL3 / TL1
RDS-CR1-CAA / VAST XXT TL3紧凑型设计
VAST XT gold
VAST XXT direct


软件

蔡司CALYPSO

角度位置

步距角2.5度
20,736个可能的位置

光学传感器

蔡司LineScan One
不适用于带主动传感器的SPECTRUM verity

选项

蔡司SoftTouch模式
不适用于带主动传感器的SPECTRUM verity

应用

  • 工业

    利用蔡司SPECTRUM,您可以测量工业零部件,例如数控加工零件、配件外壳以及机械部件。

  • 电子器件

    蔡司SPECTRUM是扫描小型电子设备(包括连接器、外壳、中框或薄箔片)的理想之选。

  • 汽车

    在汽车行业,蔡司SPECTRUM适用于小型外壳、冲压件、数控加工件和塑料件。

  • 工作研讨会

    蔡司SPECTRUM是测量制造部件、钣金件、冲压件和塑料件的绝佳搭配。

传感器和尺寸

蔡司SPECTRUM verity开启了主动扫描的新世界,为您的三坐标测量机带来更多的可靠性、稳定性、性能和灵活性。

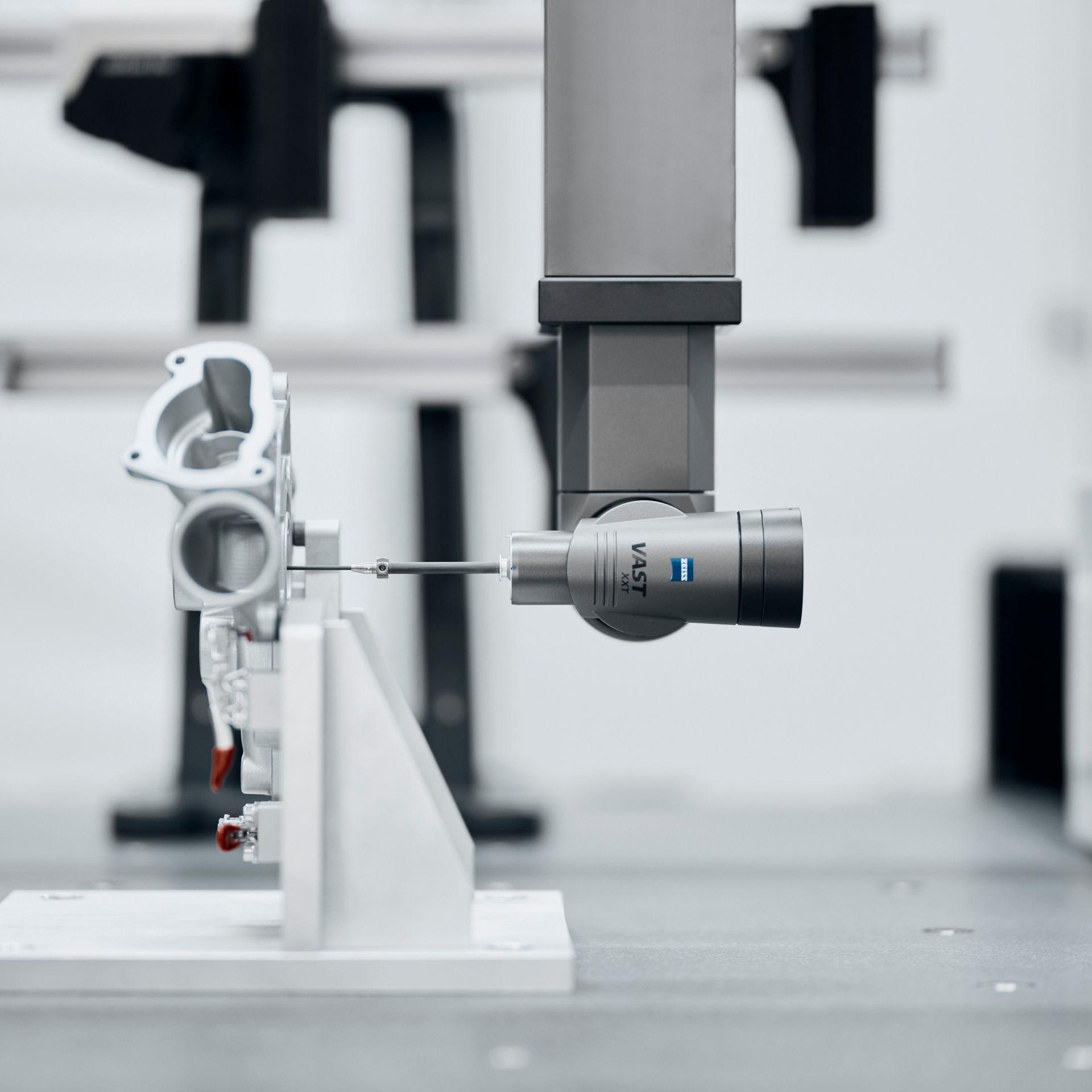

配备蔡司VAST XXT direct的蔡司SPECTRUM verity

配备蔡司VAST XXT紧凑型设计的蔡司SPECTRUM verity

用于增大测量体积

尺寸:
7/7/6

7/10/6

9/12/6

9/18/6

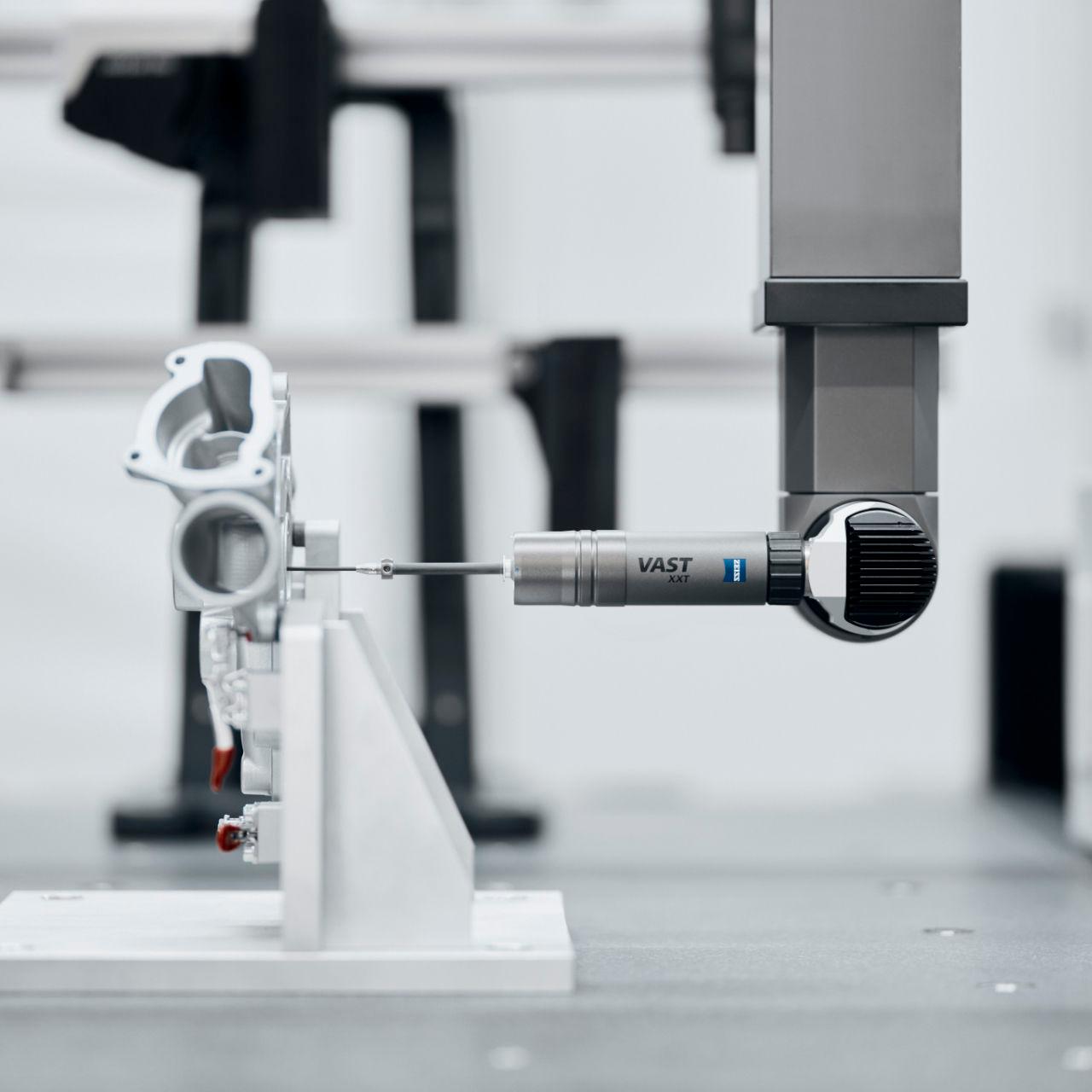

蔡司SPECTRUM verity配备蔡司RDS C CAA和蔡司VAST XXT

蔡司SPECTRUM verity配备蔡司RDS-CR1-CAA和蔡司VAST XXT

用于具有多个角度位置的复杂部件

尺寸:
7/7/6
7/10/6
9/12/6
9/18/6

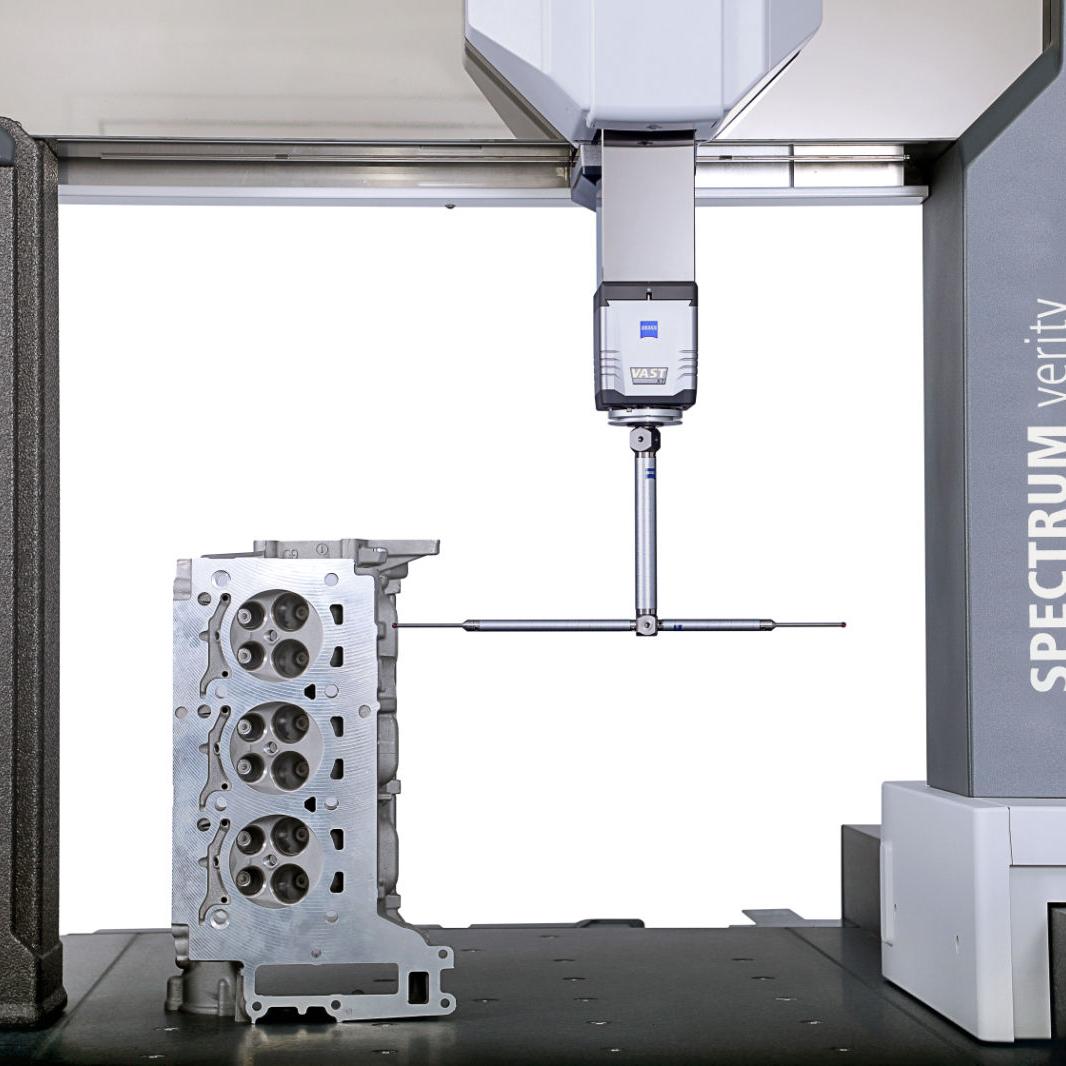

配备蔡司VAST XT gold的蔡司SPECTRUM verity

配备蔡司VAST XT gold的蔡司SPECTRUM verity

用于主动扫描

尺寸:
7/7/6
7/10/6
9/12/6
9/18/6

  • 蔡司CALYPSO软件

    尺寸测量技术软件

    蔡司CALYPSO简单、快速、可靠地测量标准几何形状。点击所需的功能,即可轻松编制测量计划。软件可自动生成最优的运行轨迹。凭借众多可选扩展功能,蔡司CALYPSO VAST probing和蔡司CALYPSO pallet optimizer等蔡司CALYPSO还能为特殊要求提供合适的工具。这些功能可使测量速度提高25%。
