蔡司主动扫描技术

主动扫描探头

实现高灵活性、速度和精度

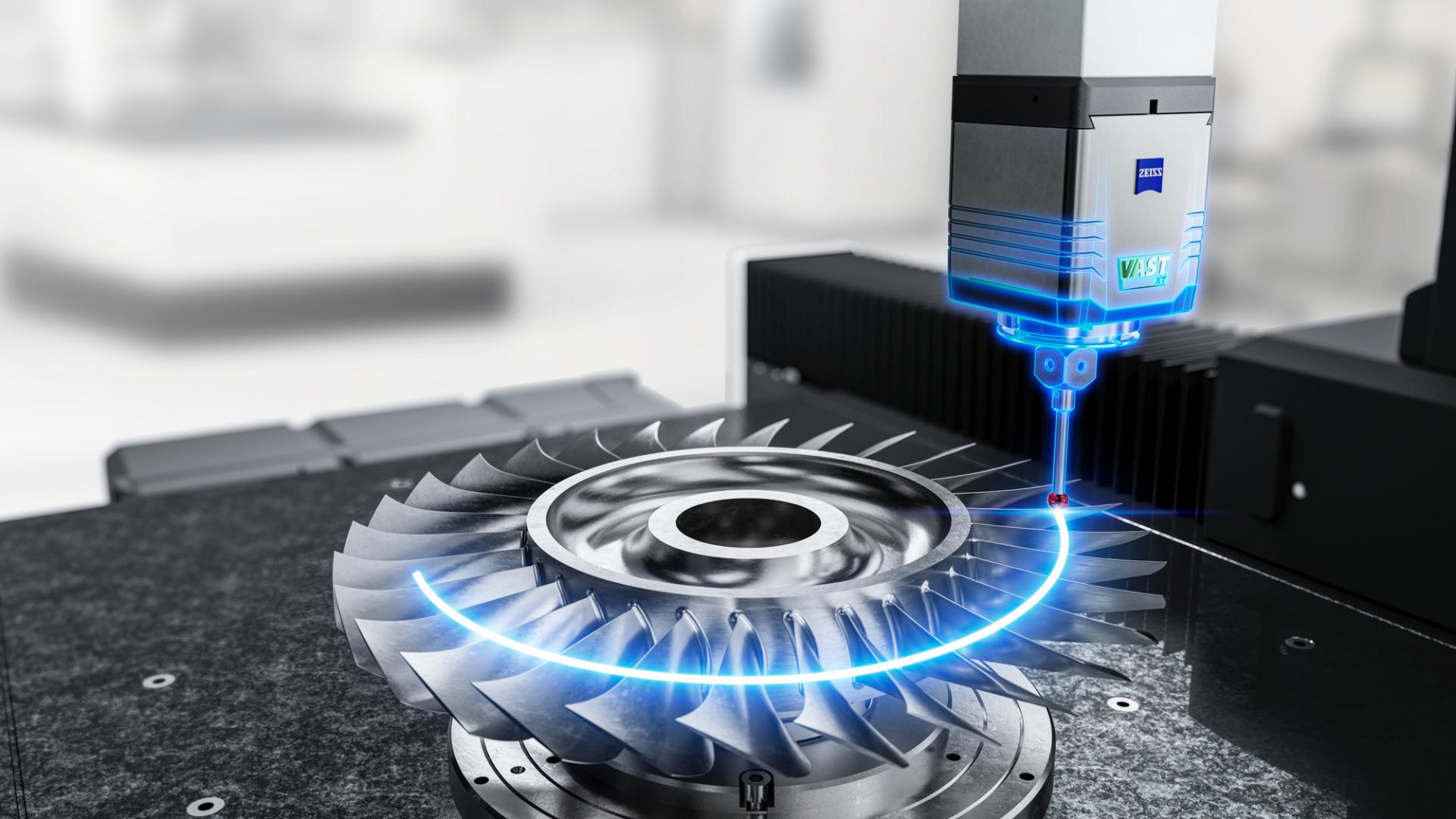

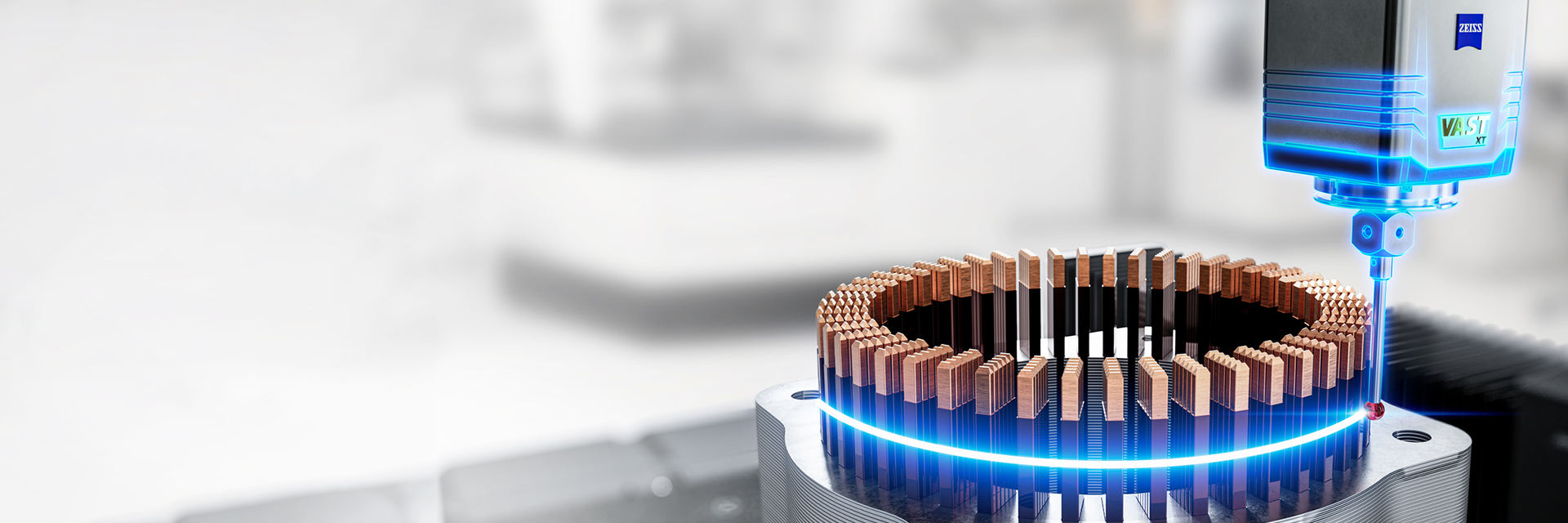

蔡司主动扫描技术

作为触觉扫描技术的发明者,蔡司通过主动探头的创新理念将这项技术提升到了全新的水平。可实时控制的测力线圈和电磁铁可以在扫描路径上的任意点对测针施加较小的有效测力,并追踪实际几何形状。因此,蔡司能够以高灵活性实现快速、准确的扫描。

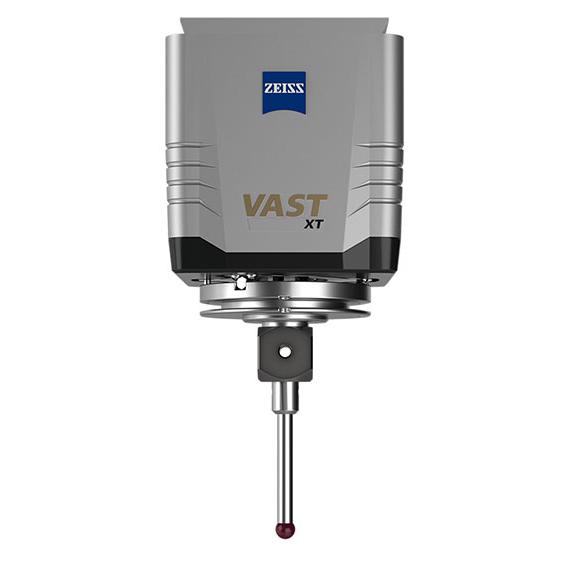

蔡司VAST XT gold

蔡司VAST XT gold

迈向主动扫描的世界

蔡司VAST XTR gold

蔡司VAST XTR gold

内置旋转轴,动态性能高

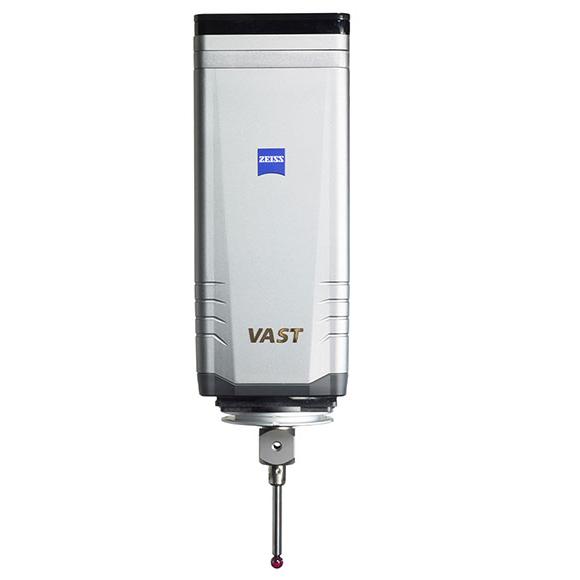

蔡司VAST gold

蔡司VAST gold

坚固耐用的动态探头,扫描速度快

功能性

主动扫描

主动扫描

灵活性和开拓性

主动三坐标测量系统不受探头的长度、重量、位置或对齐影响,利用电控力线圈对探头施加均匀的力。主动系统实时监控偏差并调整测量力,使其尽可能保持低而均匀。这样可以提高精度,加快整个流程。

传统扫描和主动扫描

蔡司对传统扫描和主动扫描进行了区分。虽然这两种方法都是通过与传感器相连的Touch Probe的移动来捕捉表面数据,但其工作原理却有很大不同。传统的扫描系统使用(机械)弹簧将探头固定在中立位置,并使用光学传感器或传感器测量挠度,这些传感器根据探头在表面或轮廓上移动时磁场通量密度的变化做出反应。主动扫描系统则使用软件控制的电磁铁和力调节器,从而确保测针承受均匀且较低的负载。

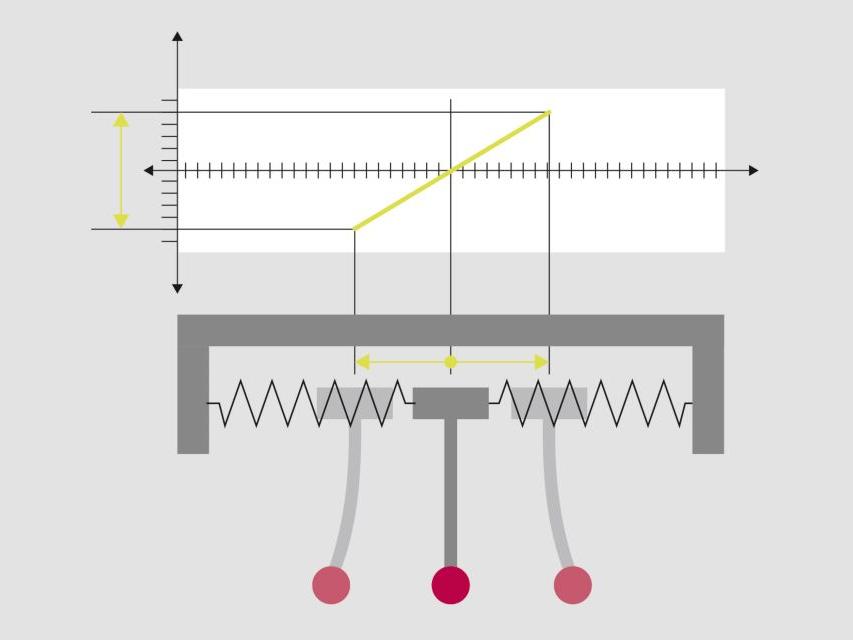

主动扫描

主动扫描

主动扫描探头配有电磁控制装置,可对探头施加恒定的力。

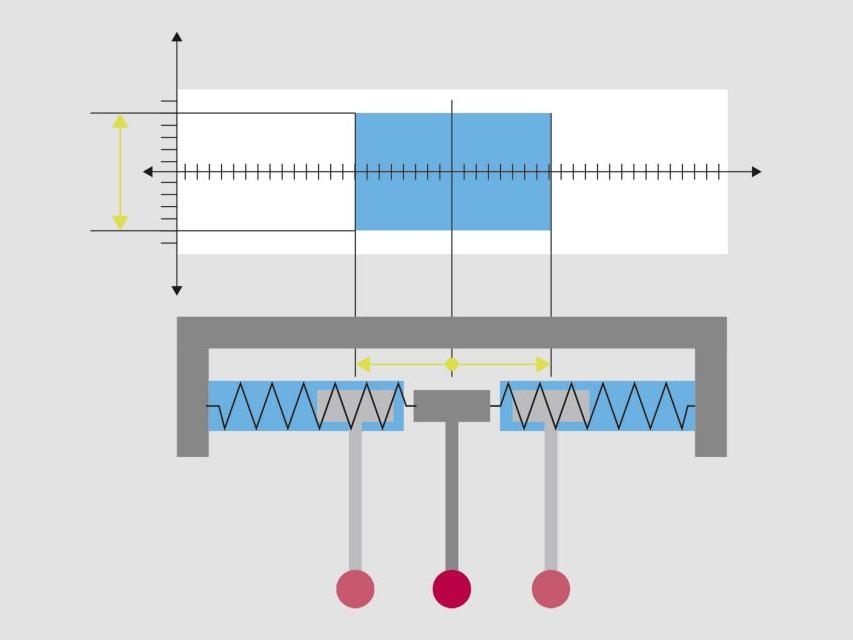

传统扫描

传统扫描

传统扫描探头配有机械弹簧,可将探头固定在中立位置。

蔡司VAST navigator和性能包

充分发挥三坐标测量机的潜力

高扫描速度

高扫描速度

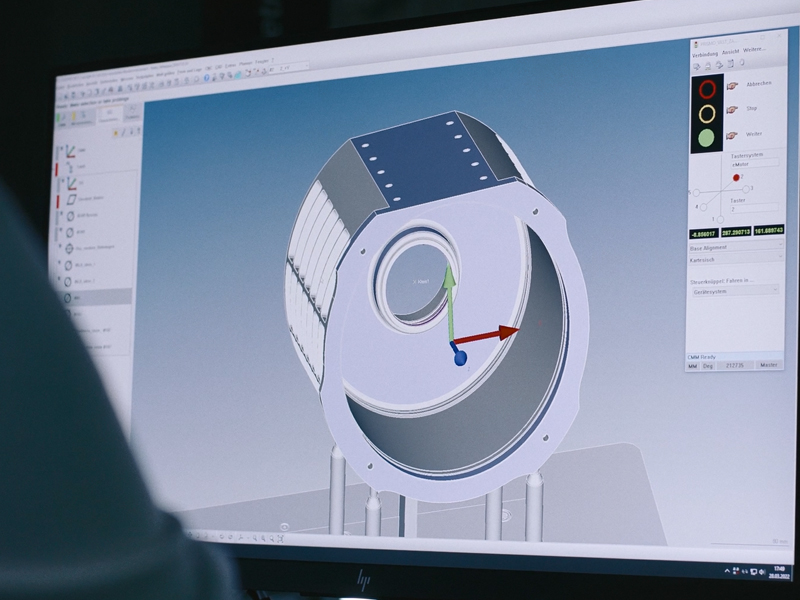

蔡司VAST navigator

蔡司VAST navigator在每个主动扫描系统中均有配备。这使得测量更加灵活,因为在扫描过程中还会考虑到测针的质量和长度以及弯曲力等参数。

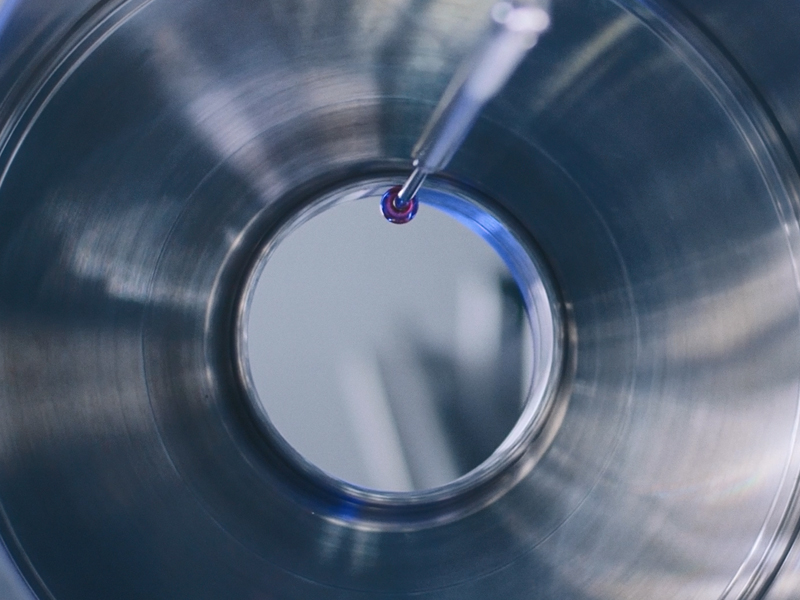

灵活的扫描参数

灵活的扫描参数

蔡司VAST navigator的专家模式

该模块可根据改变的公差自动调整测量速度,并将形状和位置公差考虑在内,从而始终根据测量任务自动使用相应的高速度。

增加测量选项

增加测量选项

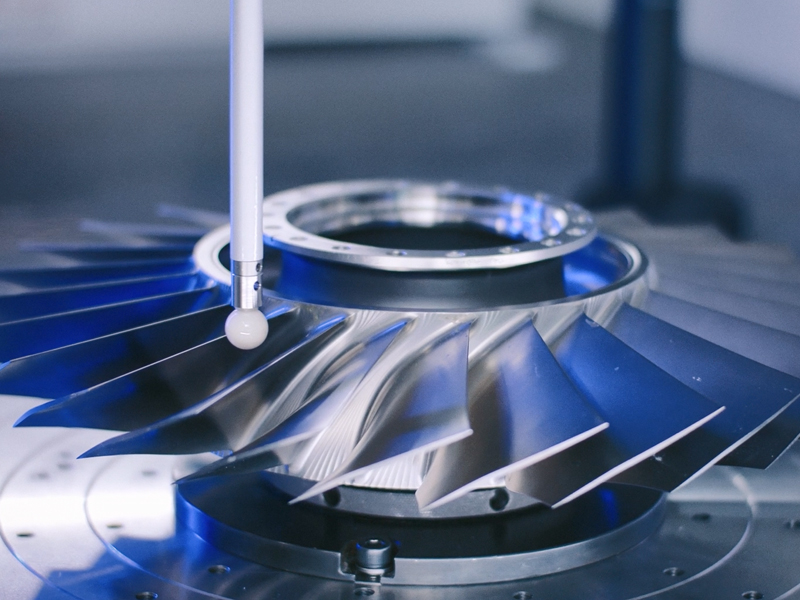

蔡司VAST performance

VAST performance软件包可大幅提高三坐标测量机的生产率。内置的FlyScan功能可实现高速扫描中断的边缘,节省多达60%的时间。

Vorteile von aktiven Scanning-Sensoren
主动扫描探头的优势

主动扫描探头的优势

  • 实时校正测量力
  • 速度远高于传统扫描
  • 自动动态弯曲校正(VAST navigator)
  • 因几何实际偏差而自动校正扫描路径
  • 为长测针和重测针系统提供更多应用选择
