蔡司SPECTRUM系列

蔡司SPECTRUM系列

在同类产品中具有出色的性能和灵活性
蔡司Spectrum系列
联系我们

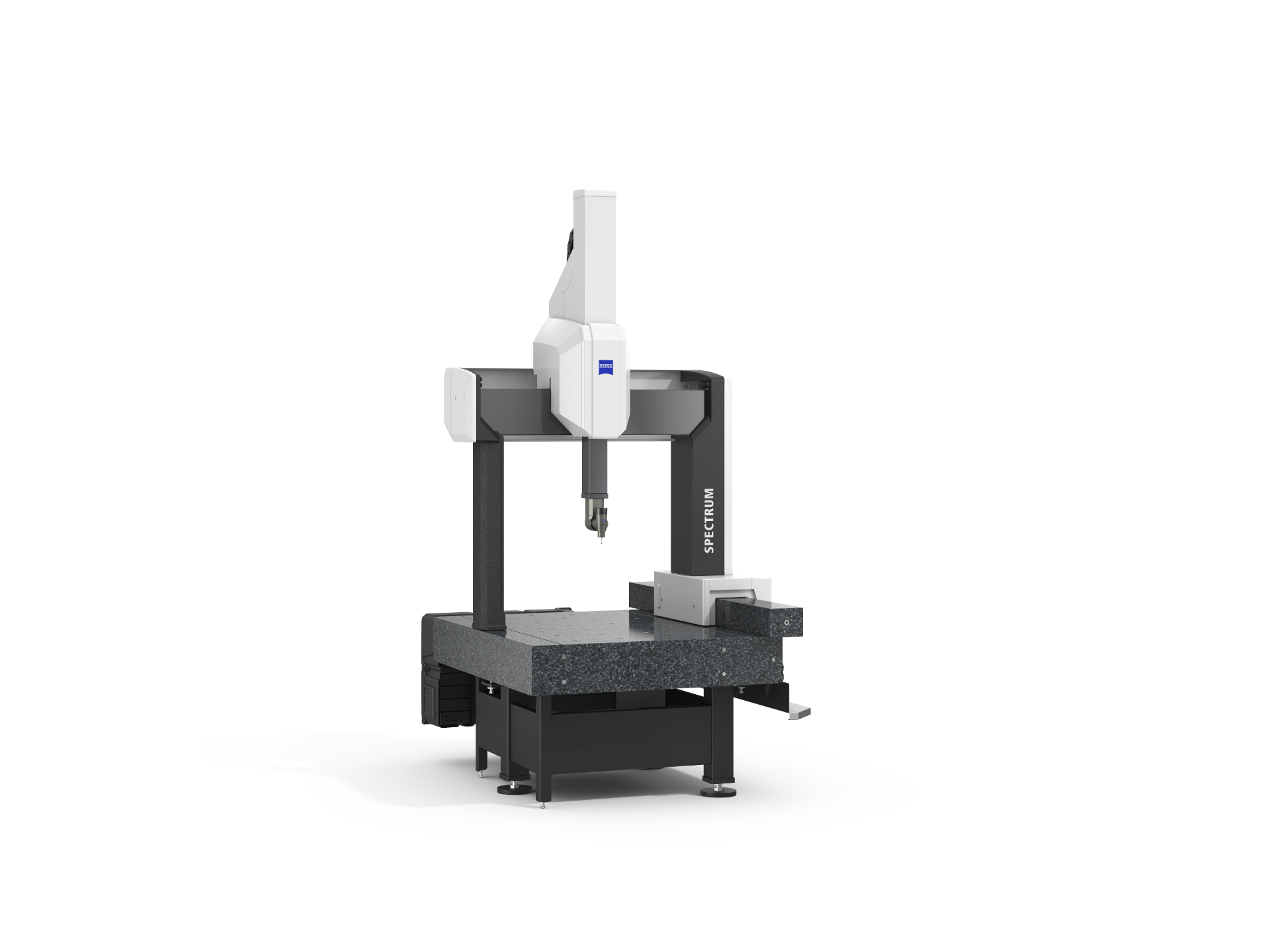

了解蔡司SPECTRUM系列

蔡司SPECTRUM系列在同类产品中独树一帜。桥式三坐标测量机具有高精度值和高传感器灵活性。先进的技术、高效的流程、可选的主动扫描以及针对各种部件和应用的高精度测量结果，都将使您受益匪浅。除了可靠的触觉测量外，蔡司SPECTRUM三坐标测量机还与新型激光扫描仪蔡司LineScan One兼容，提供光学扫描功能。光学扫描是此类产品的一大亮点，具有高性价比。

  • 蔡司SPECTRUM

    接触式和光学扫描
    蔡司SPECTRUM

    新型蔡司SPECTRUM可使用各种传感器进行接触式扫描，也可使用LineScan One进行光学扫描。蔡司SPECTRUM现在具有更高的精度，测量范围增加了200 mm。

    了解更多

  • 蔡司SPECTRUM verity

    使用蔡司VAST XT gold进行主动扫描

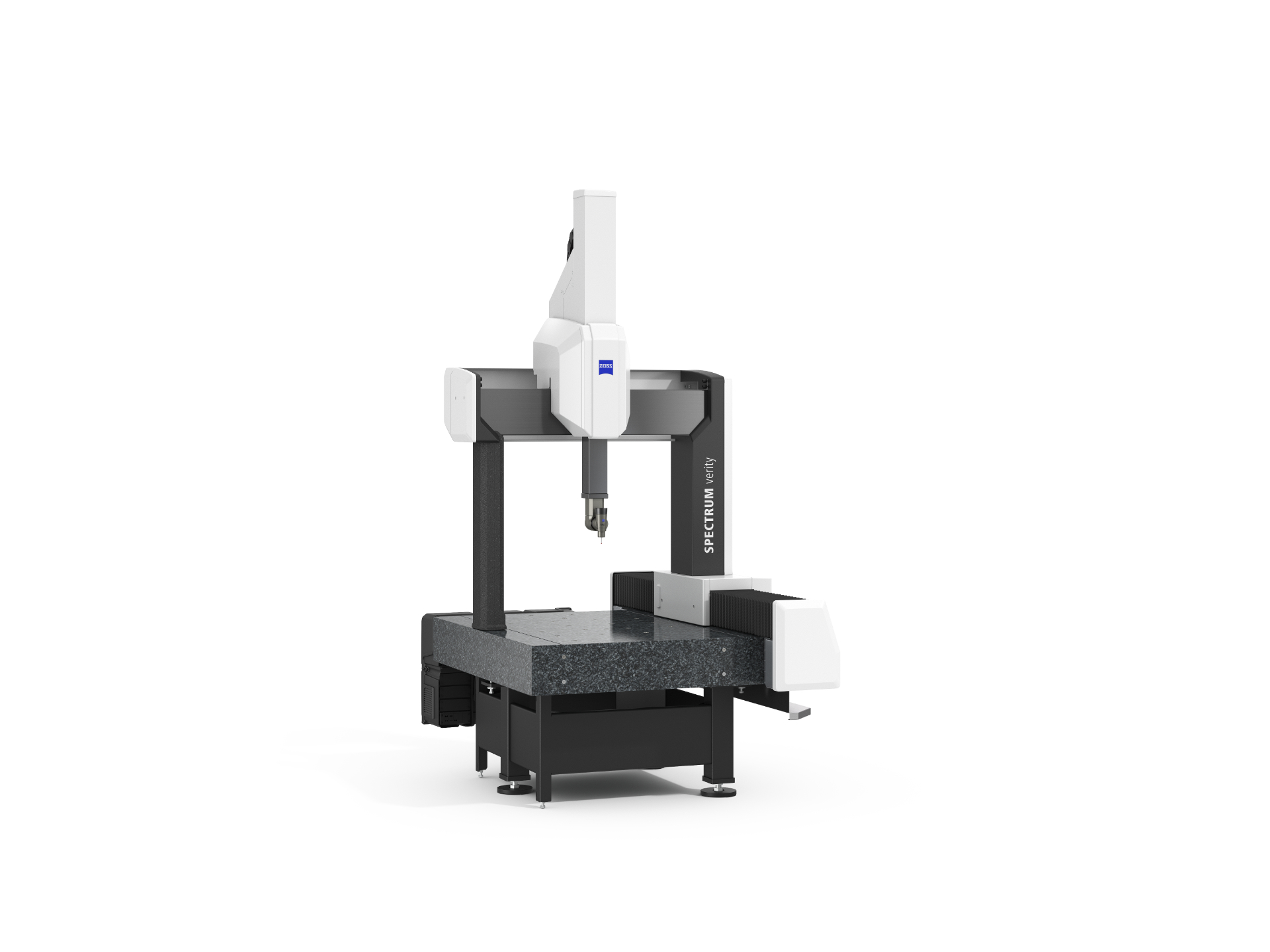

    蔡司SPECTRUM verity

    蔡司SPECTRUM verity提供更高的精度值和更大的传感器灵活性，包括蔡司VAST XT gold。通过该传感器，蔡司SPECTRUM verity可提供主动扫描功能，这意味着快速、准确的扫描具有高度灵活性。

    了解更多

优势

无论是单点测量、扫描模式、适合复杂结构的RDS还是光学测量，蔡司SPECTRUM系列都能为您提供高性价比和量身定制的解决方案。这样就可以根据应用情况轻松做出决策。

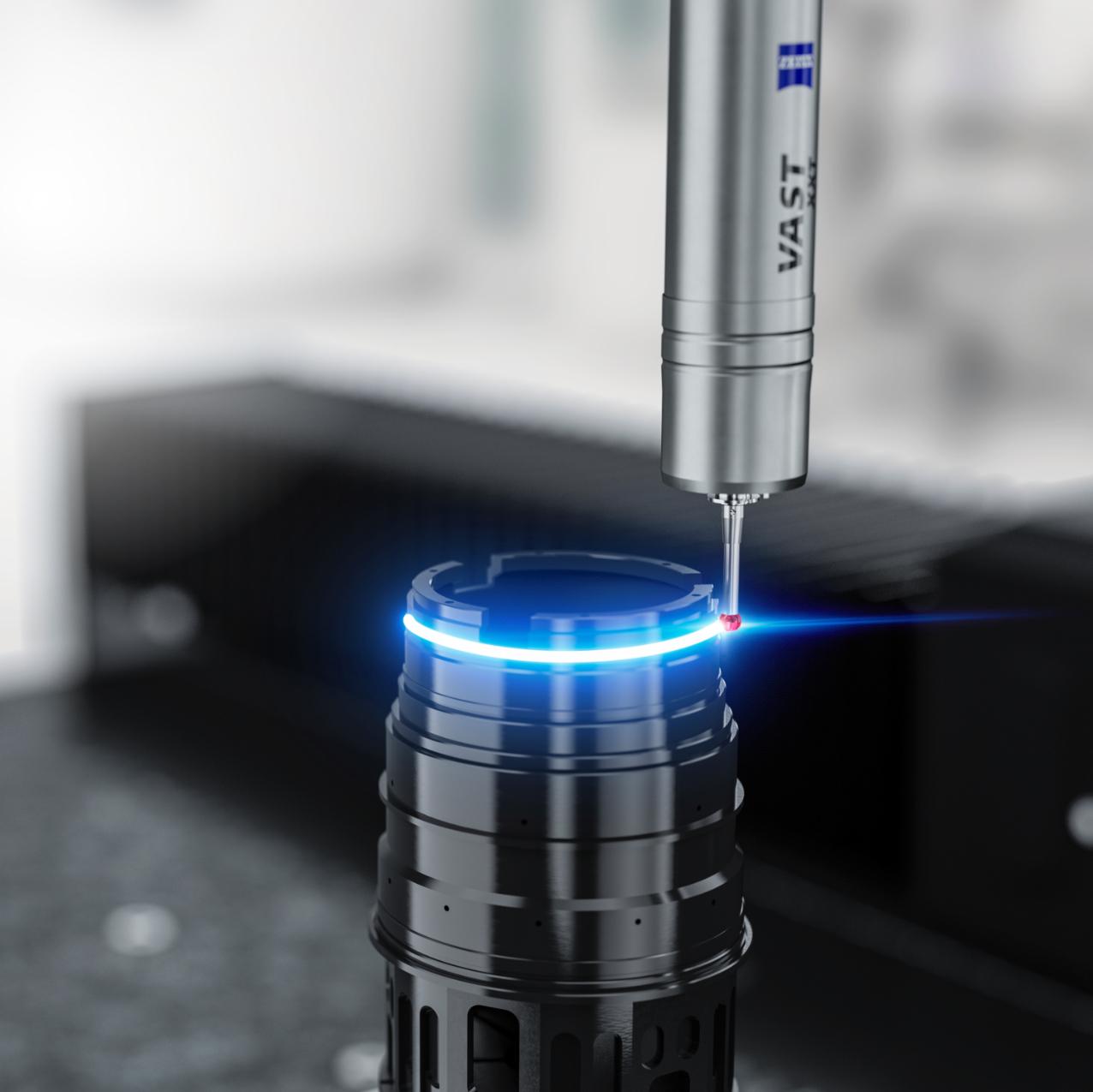

值得信赖的扫描技术

值得信赖的扫描技术

蔡司SPECTRUM提供同类产品中较高的性能。通过对多个单点进行扫描，可消除单点测量产生的误差，从而获得更可靠的结果。

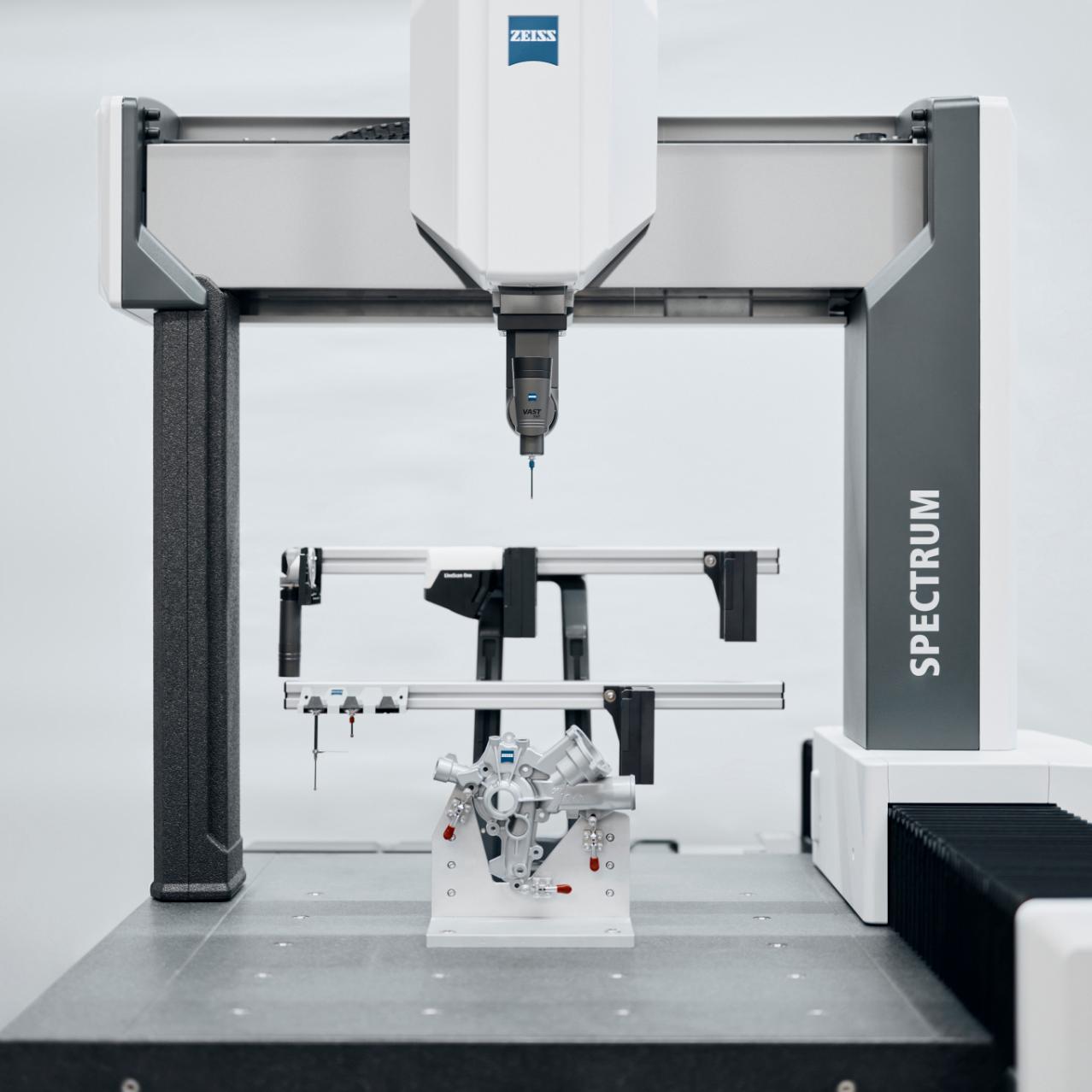

触觉和光学扫描

触觉和光学扫描

通过新型LineScan One激光扫描仪，蔡司SPECTRUM将触觉扫描和光学扫描合二为一。双扫描功能可提高效率，满足日益增长的几何形状复杂工件的需求。

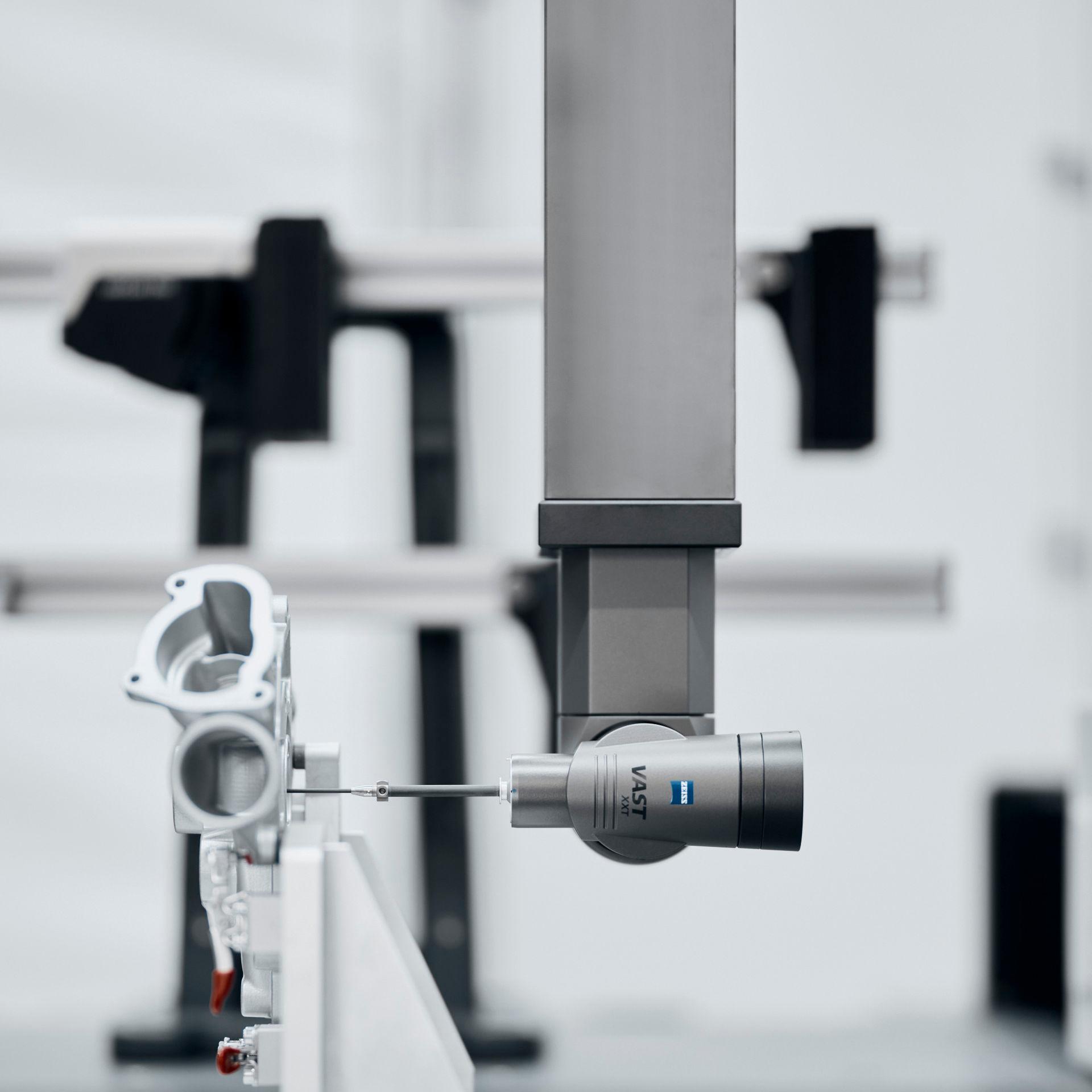

精巧的占地空间与测量体积

精巧的占地空间与测量体积

2.2 m2的小占地面积（包括背包控制器箱）为测量室留出了更多空间。此外，新型传感器设计紧凑，可节省30%的测量空间。

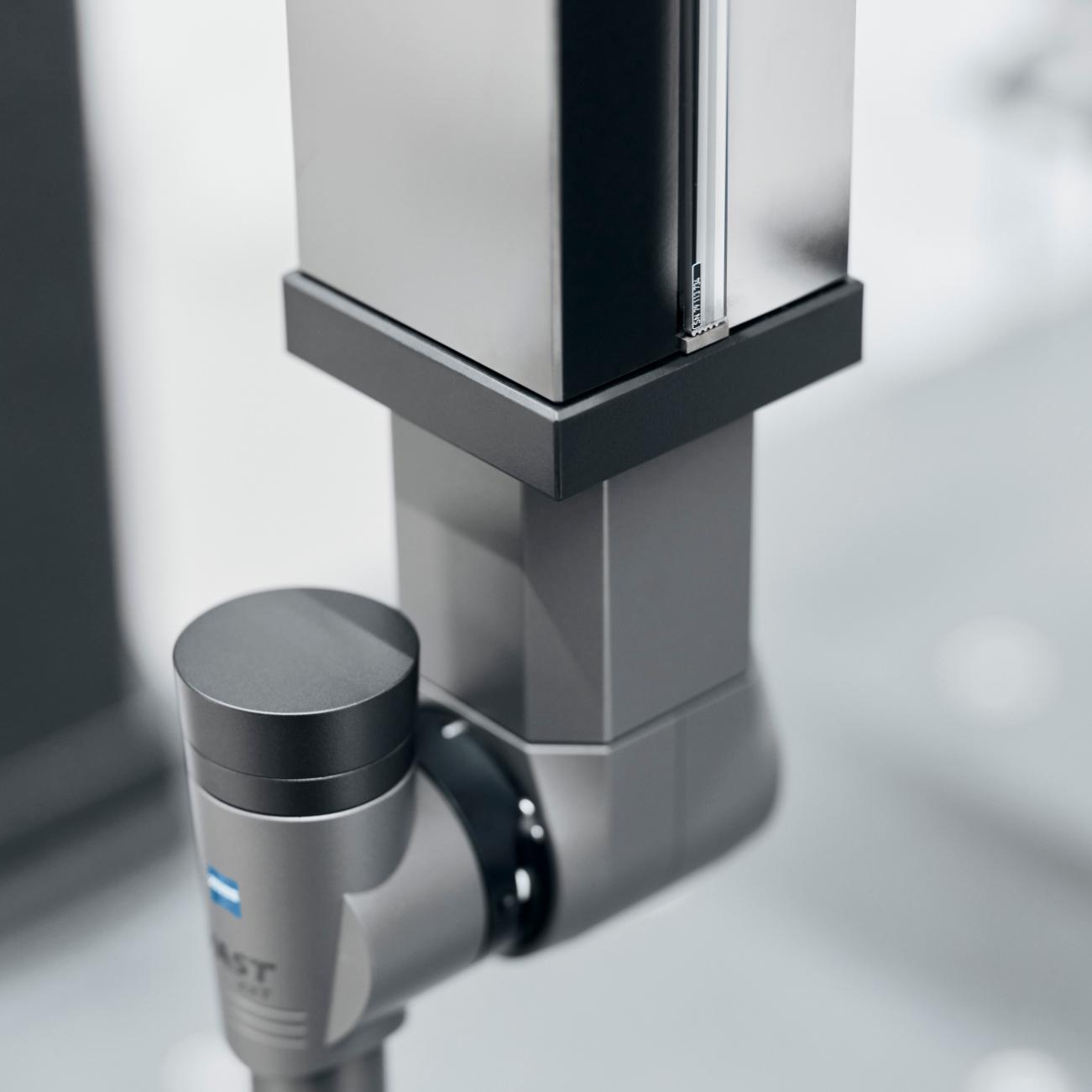

系统稳定性和可靠性

系统稳定性和可靠性

蔡司SPECTRUM配有玻璃陶瓷栅尺，在很宽的温度范围内几乎没有膨胀。坚固的底架和三脚架构造提供了出色的力转换和防震保护。

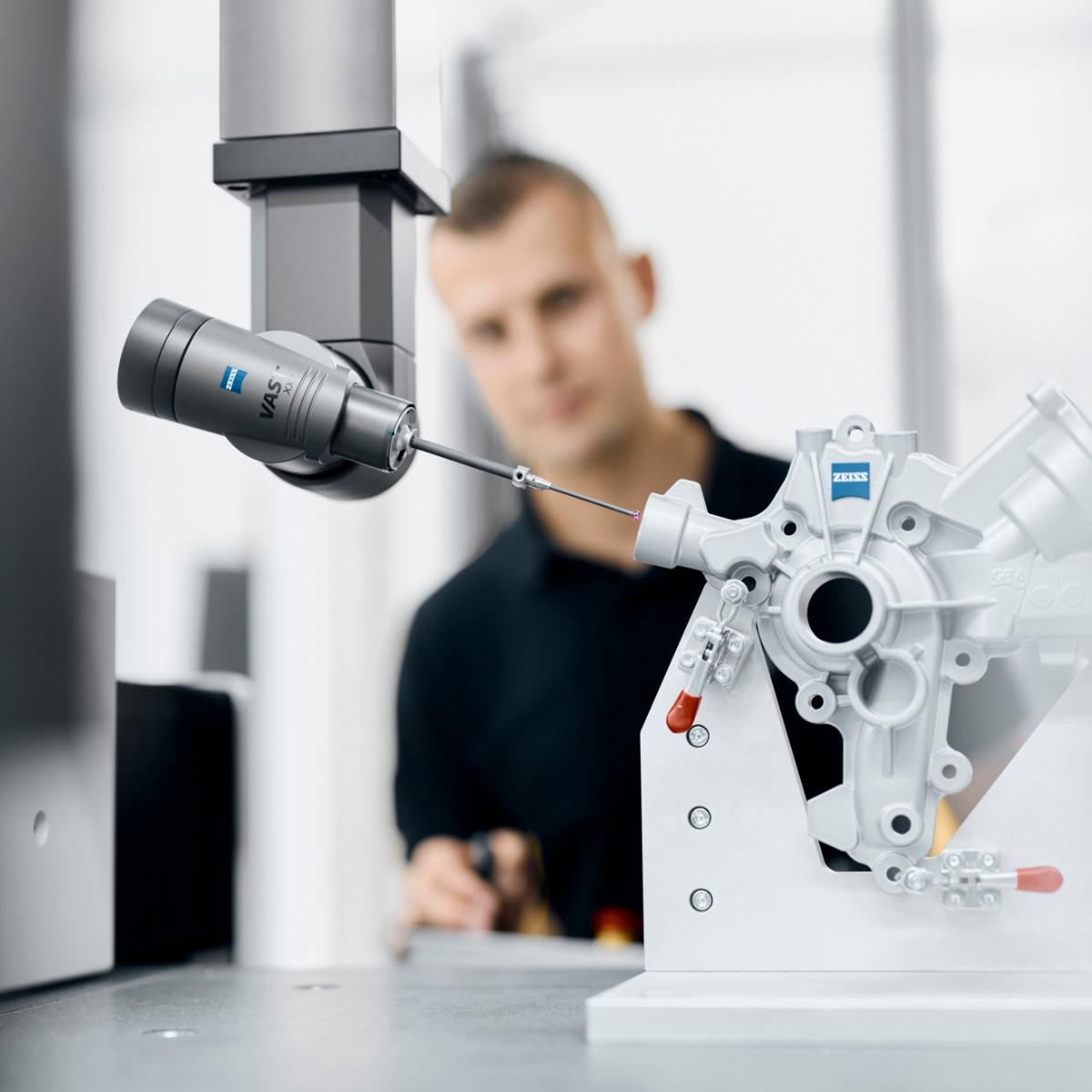

灵活性和效率

灵活性和效率

蔡司SPECTRUM的A轴和B轴步进范围为5°，可实现5,184个位置；蔡司SPECTRUM verity的步进范围为2.5°，可实现20,736个位置。有了CAA，完成全部资格认证只需12分钟。

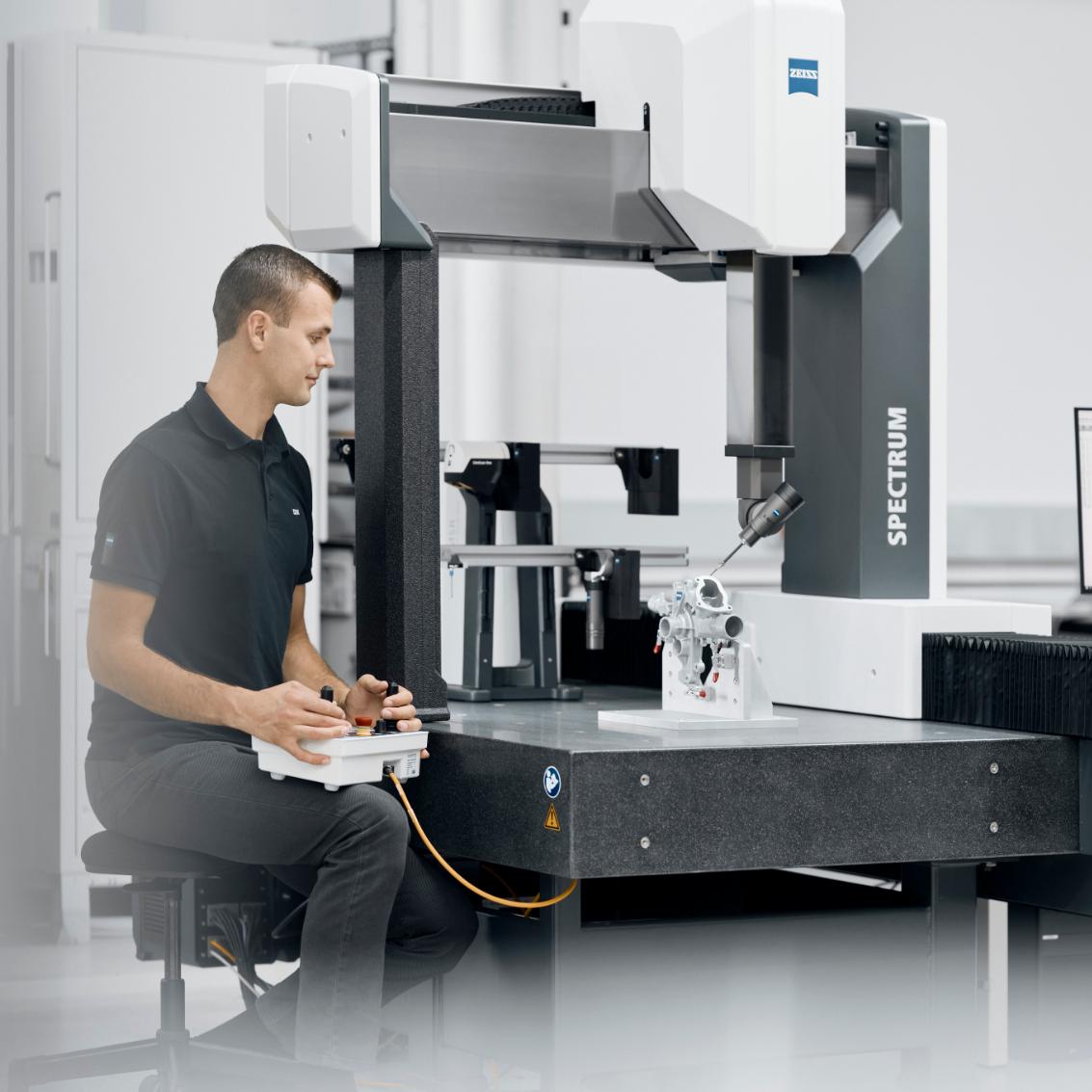

人体工程学与易用性

人体工程学与易用性

机器操作员在三坐标测量机前的工作位置非常人性化，符合人体工程学原理。蔡司SPECTRUM的整体高度和占地面积都有所降低，进一步支持符合人体工程学的工作条件。

技术比较

蔡司SPECTRUM
蔡司SPECTRUM verity

类型

测量室内的桥式三坐标测量机

测量室内的桥式三坐标测量机

尺寸

7/7/6;7/10/6
9/12/6; 9/18/6

7/7/6;7/10/6
9/12/6; 9/18/6

兼容的传感器

RDS-CR5-CAA / VAST XXT TL3 / TL1
RDS-CR5-CAA / VAST XXT TL3紧凑型设计
VAST XXT direct / LineScan One

RDS-CR1-CAA / VAST XXT TL3 / TL1
RDS-CR1-CAA / VAST XXT TL3紧凑型设计
VAST XT gold
VAST XXT direct / LineScan One



软件

蔡司CALYPSO

蔡司CALYPSO

灵活扫描

蔡司SPECTRUM是测量汽车行业中从小型电子设备到大型外壳的理想工具。

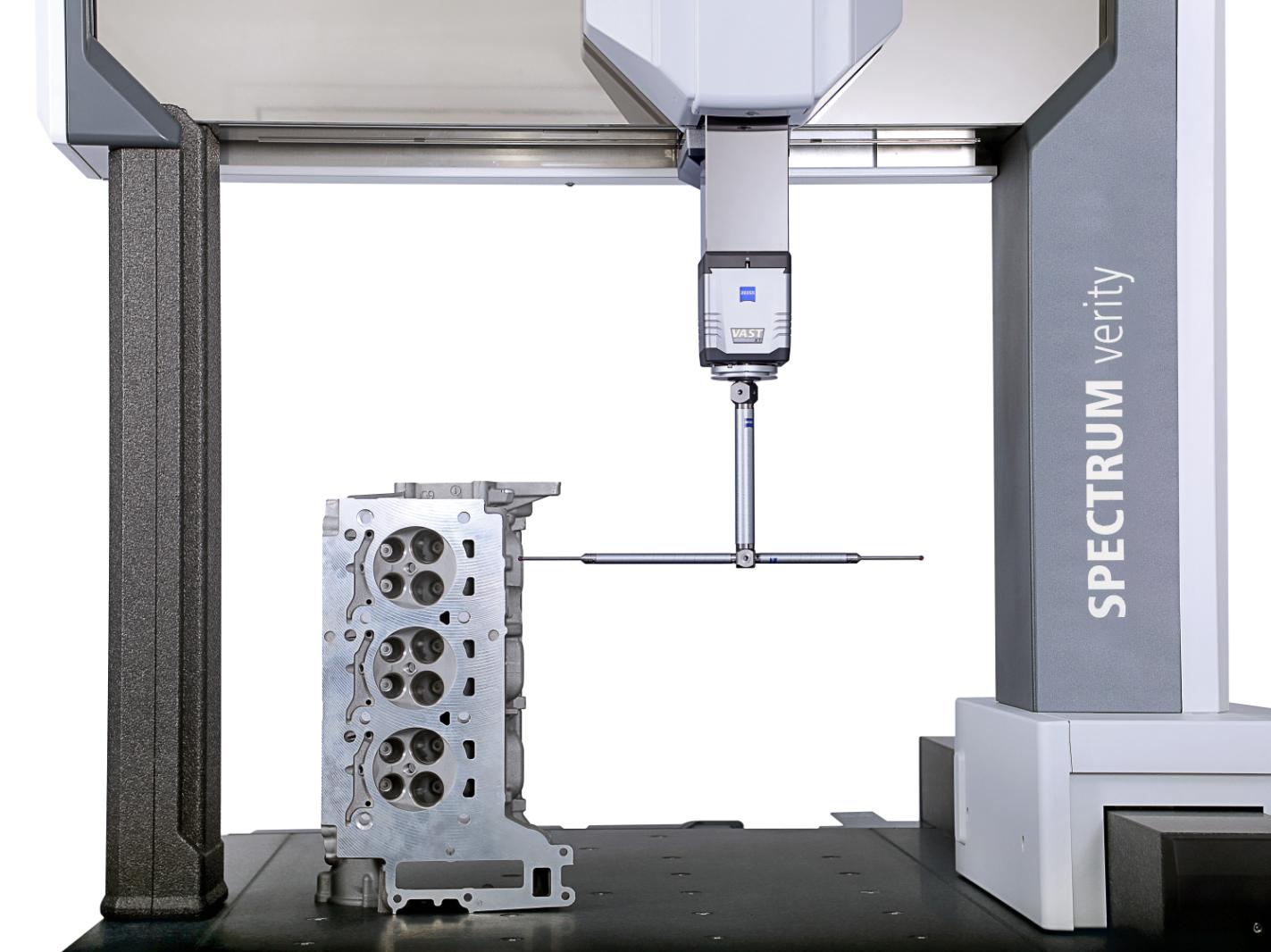

  • 可靠的接触式和主动扫描

    可靠的接触式和主动扫描

    蔡司的接触式扫描技术具有极高的操作安全性、精度和通量。整个部件整个零件能够通过流畅且连续的移动来进行测量，这样可以实现更快的测量速度、消除环境影响，并能获取多得多的数据。

    通过蔡司VAST XT gold传感器，蔡司SPECTRUM verity还提供主动扫描功能。该系统使用由软件控制的电磁铁和施力控制器，其合力为零。能以更快的测量速度实现更高的精度，也是非标准几何形状的理想之选。

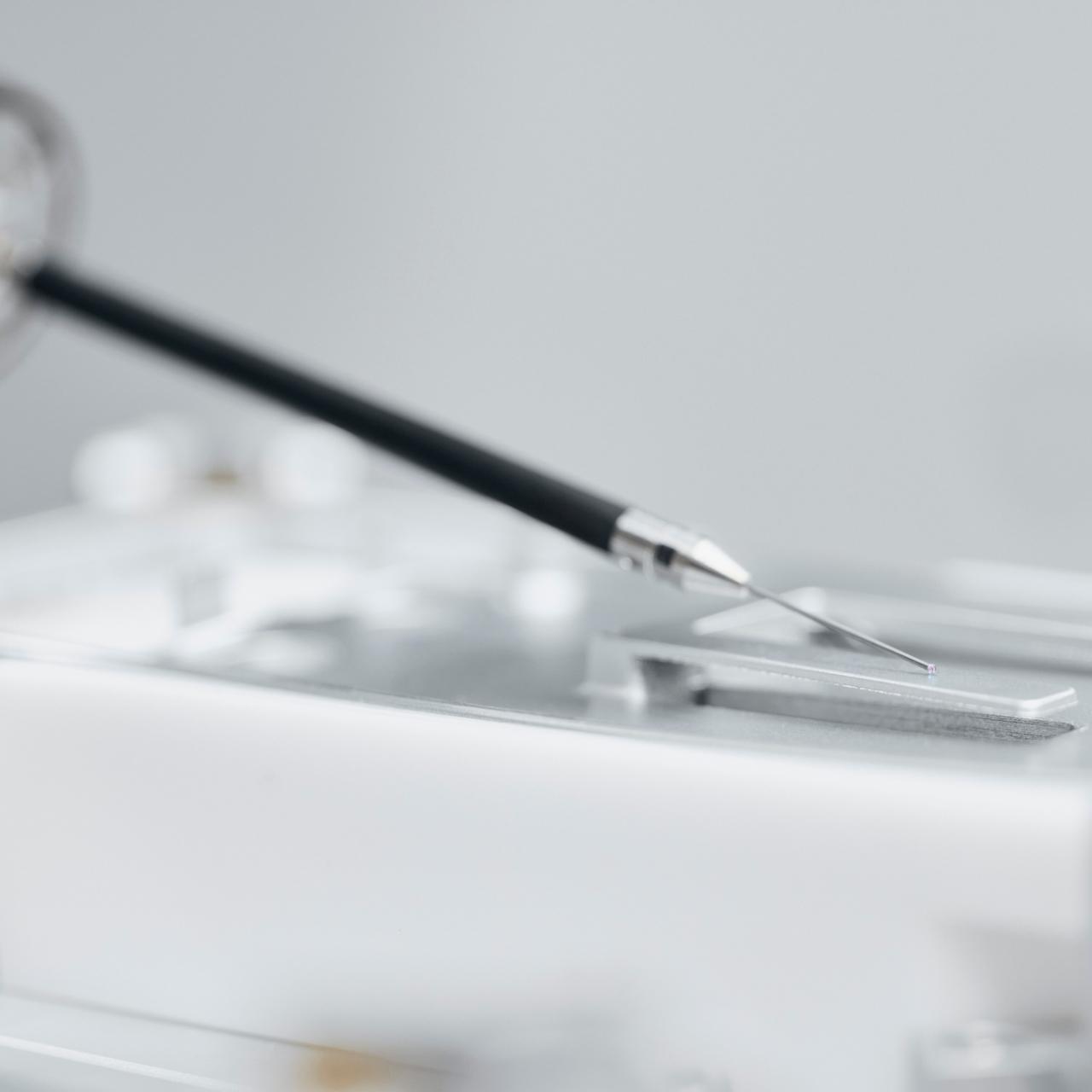

  • 带VAST XXT TL1的蔡司SoftTouch模式

    VAST XXT TL1传感器的蔡司SoftTouch模式可实现该级别中的出色触觉测量性能，适用于非常小的结构和易于弯曲的钣金。由于材料的弯曲程度减小，软触模式在对易变形零件进行单点测量和扫描测量时，都能提供可重复性，实现更高的测量速度以及极高的精度。

    客户可以灵活地为标准件和柔性部件选择更高的效率或更高的精度。准确而快速的结果可节省多达40%的测量周期时间。

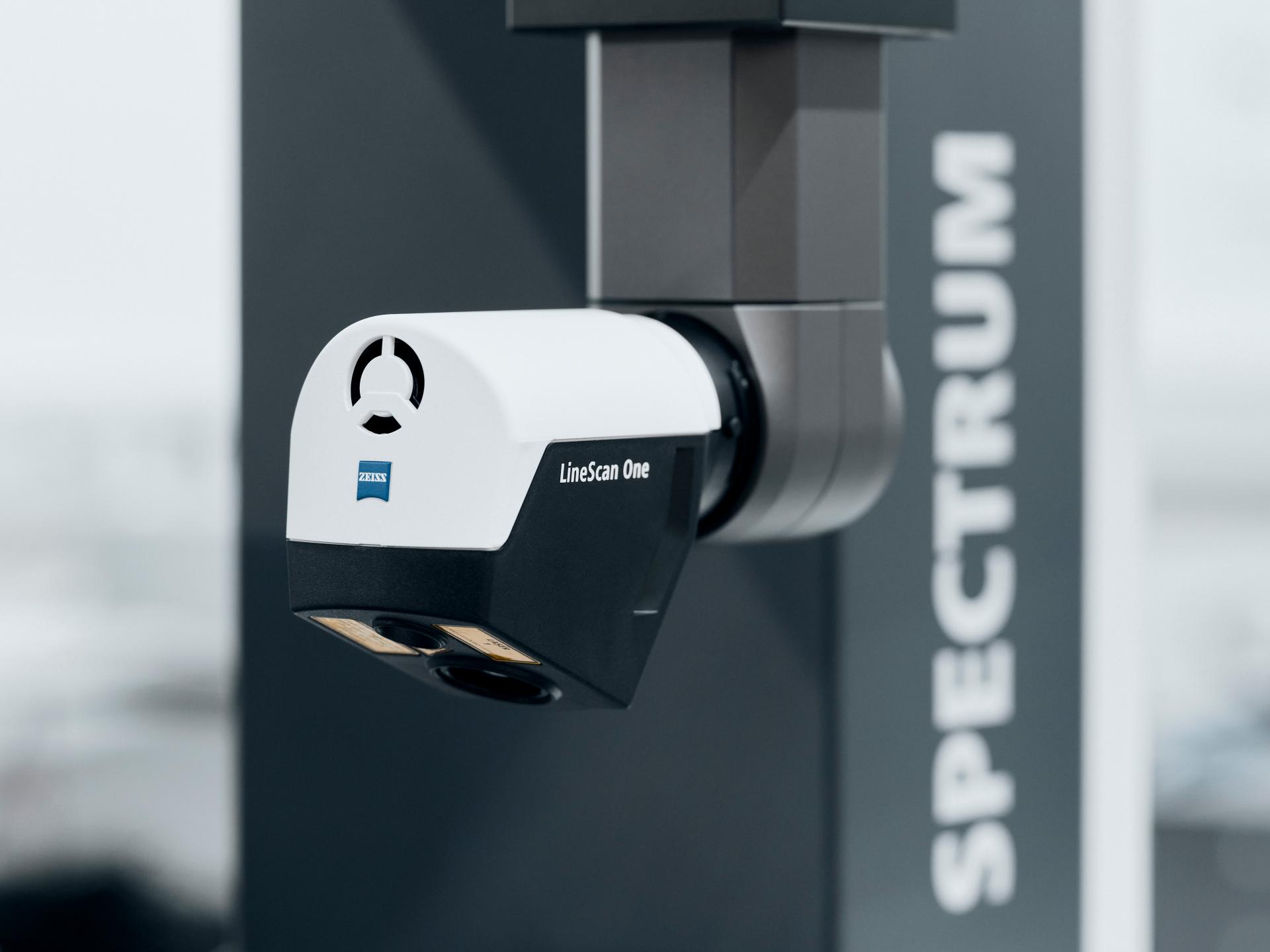

  • 用于光学扫描的LineScan One

    LineScan One是一种光学激光三角测量传感器，可捕捉庞大的点云，用于比较标称和实际几何尺寸。光学扫描选项使蔡司SPECTRUM在同类产品中独树一帜。

    LineScan One一览：

    • 性价比高
    • 精度高达20微米
    • 直接将功能强大的软件内置于蔡司CALYPSO，实现单一易用界面，并在未来扩展功能（带旋转台的四轴测量）
    • 速度极快，每秒232 960个点

应用

  • 工业

    利用蔡司SPECTRUM，您可以测量数控加工零件、配件外壳以及机械部件。

  • 电子器件

    蔡司SPECTRUM是扫描小型电子设备（包括连接器、外壳、中框或薄片）的理想之选。

  • 汽车

    在汽车行业，蔡司SPECTRUM适用于小型外壳、冲压件、数控加工件和塑料件。

  • 工作研讨会

    蔡司SPECTRUM是测量制造部件、钣金件、冲压件和塑料件的绝佳搭配。

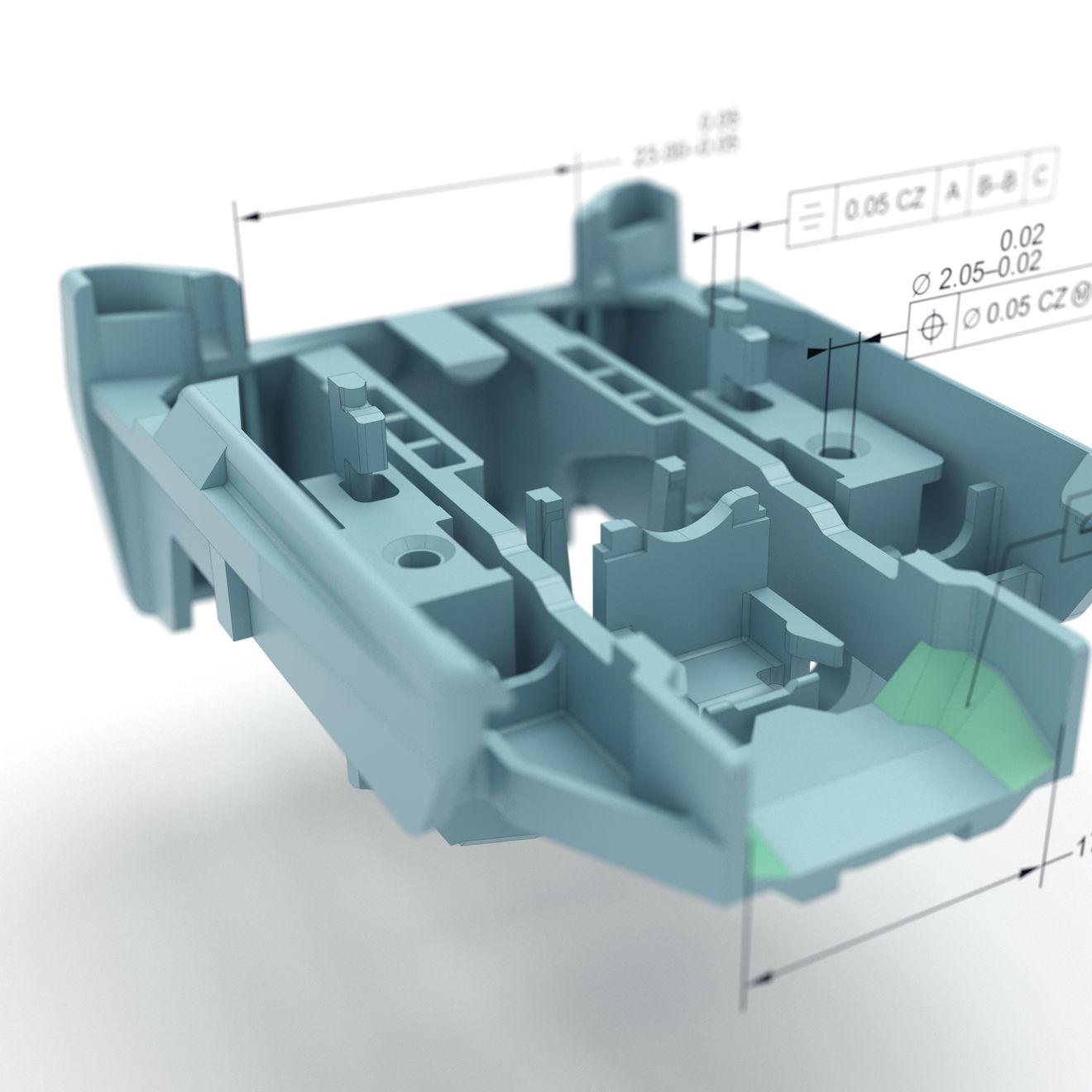

蔡司CALYPSO

蔡司CALYPSO软件

尺寸测量技术软件

蔡司CALYPSO简单、快速、可靠地测量标准几何形状。点击所需的功能，即可轻松编制测量计划。移动路径由软件自动理想生成。凭借众多可选扩展功能，蔡司CALYPSO VAST probing和蔡司CALYPSO pallet optimizer等蔡司CALYPSO还能为特殊要求提供合适的工具。这些功能可使测量速度提高25%。
