ZEISS PRISMO ultra
蔡司PRISMO系列

ZEISS PRISMO ultra

高精度

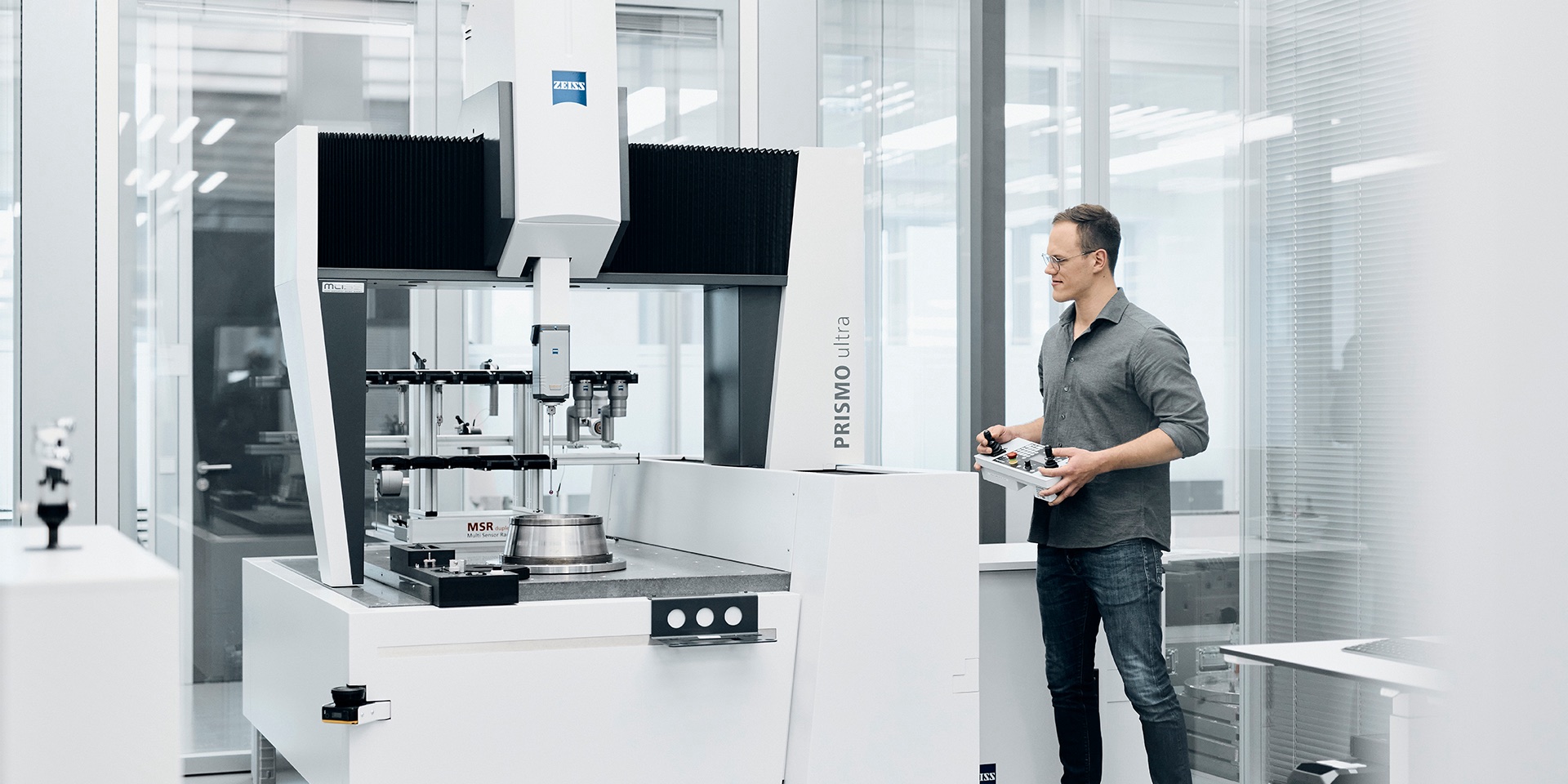

蔡司PRISMO ultra进一步提高了蔡司PRISMO系列的精度。因此,三坐标测量机特别适用于需要高精度的任务,例如研究、开发、质量保证,以及在参考测量室或测量实验室校准量具或测试样品。

  • 大量的现代化功能和修正功能实现了高精度和重复精度
  • 可选择带RT-AB选项的形状测量套装
  • 调整和优化制造过程
高精度和重复精度

高精度和重复精度

改进功能带来高精度结果

ZEISS PRISMO ultra的高基础精度是通过众多现代功能和校正实现的。其中包括热弯曲补偿、主动式气动阻尼系统、改进型空气轴承和分辨率为20 nm的ZERODUR®光栅尺——具有高精度和稳定性。计算机辅助精度的进一步改进(例如优化的张量校准、参考球的弯曲补偿和旋转台测量的标定)确保了即使在高速测量时也能达到高精度,并通过保护三坐标测量机免受干扰因素的影响来保障其出色的稳定性。

可选择带RT-AB选项的形状测量套装

可选择带RT-AB选项的形状测量套装

保证质量的形状测量

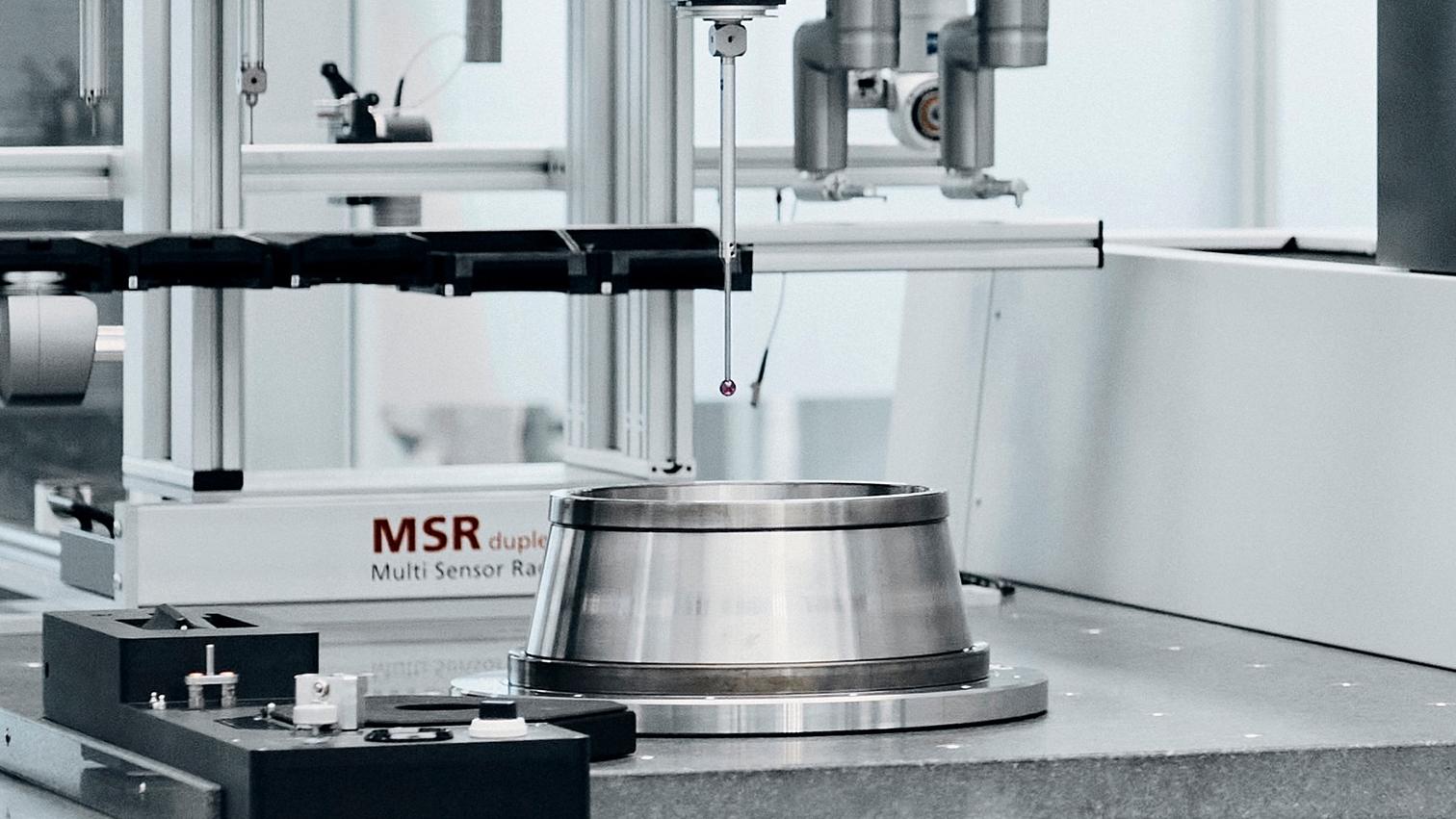

ZEISS PRISMO ultra可选配形状测量包,以优化形状测量值。除了RT-AB选项外,还包含一套特殊的探头和用于定义旋转台轴的套件,能够保证达到更高的环规的标定值精度,并已得到德国权威机构的确认。

调整和优化制造过程

定制安装和验收

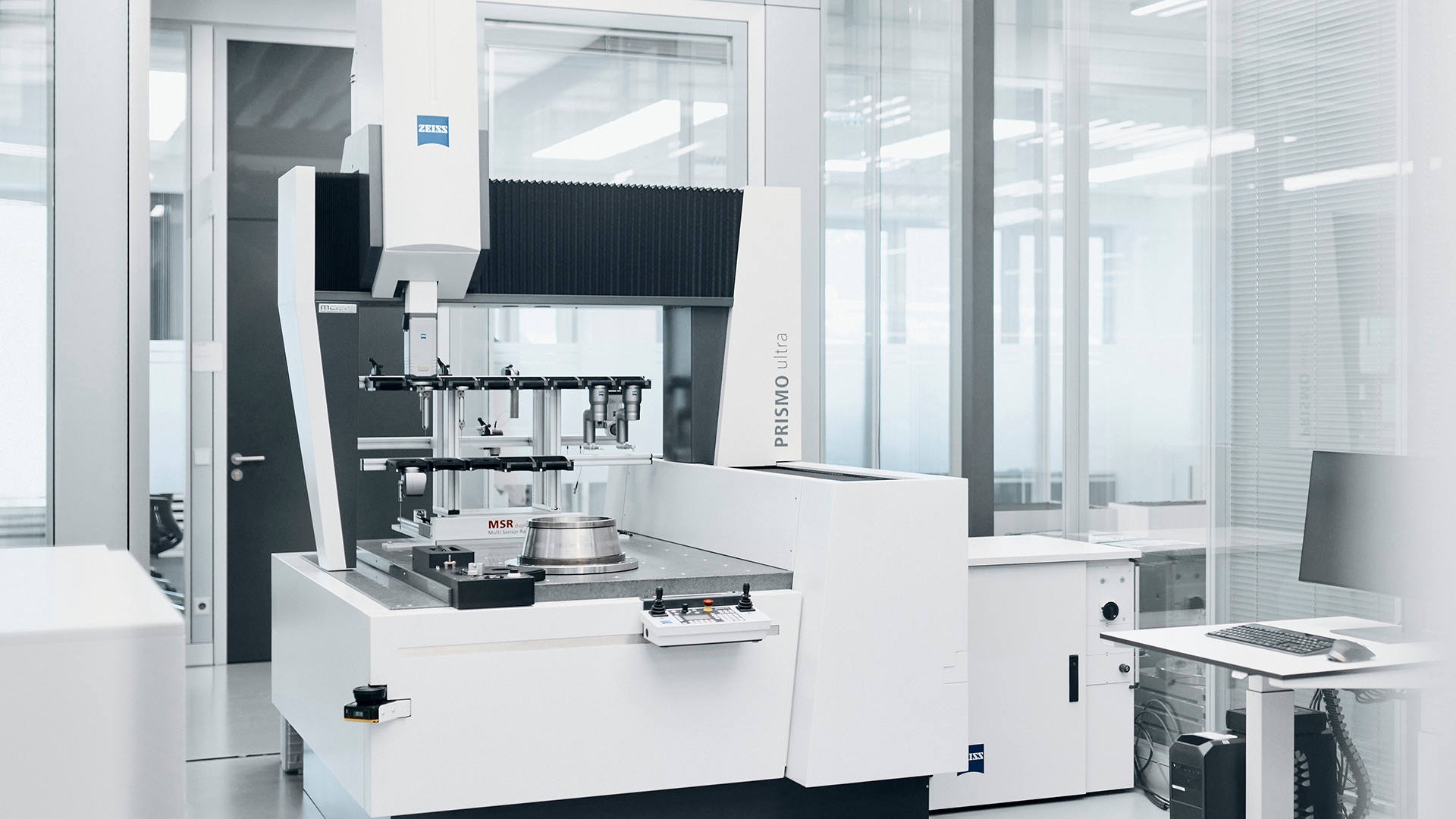

每一块ZEISS PRISMO ultra花岗岩板在交付之前,都要经过三个月的适应过程。最终检测在一个特殊的空调室中进行。安装后进行精度测试,4至6周后由专家进行验收测试。这一过程保证了高精度和质量。

ZEISS PRISMO ultra开启新纪元

不只是翻新:蔡司PRISMO系列产品经过了全新设计。通过多次升级,安全、经济和环境效率、灵活性、人体工程学以及生产率都达到了全新的水平。通过调整扫描参数并将扫描速度翻倍(从150 mm/s提高至300 mm/s),生产率得以提高。同时,噪音水平降低了34%。从节能控制器和全新设计的控制面板,到自动安全机制和改进的探头兼容性,蔡司PRISMO系列的产品比以往任何时候都更加强大。

ZEISS PRISMO ultra开启新纪元
  • 通过调整扫描参数,将扫描速度提高一倍(从150 mm/s提高至300 mm/s),从而提高了生产率。新型安全激光扫描仪在检测到安全区域内的人员或物体时会自动降低速度,因此在可靠地保持高安全标准的同时,也提高了测量速度。蔡司VAST Rotary Table Axis(ZVRA)选件还可确保更高的生产率。使用该功能,在旋转台上确定轴现仅需16秒,比标准方法节省了75%的时间。

  • 蔡司PRISMO系列的所有三坐标测量机均通过了国际公认的德国社会事故保险(DGUV)认证。为了进一步提高安全性,还引入了更多创新技术,例如可调节侧板。通过将活动部件之间的距离缩小到4 mm以下,降低了挤压危险。安全激光扫描仪还能检测三坐标测量机周围的环境,一旦检测到规定区域内有人员或有物体,扫描仪便会自动降低速度。

  • 通过内置的蔡司PowerSaver,三坐标测量机在未使用时会自动断开电源。用户可以单独设置该功能的激活时间,并规定特定的停机时间,从而降低功耗。新型蔡司C99m控制器可确保进一步节省成本。其设计更加纤薄,功耗比前一型号降低了64%(数据来自新旧控制器内部测试对比)。此外,蔡司AirSaver还能确保在预设时间后关闭压缩空气。

  • 通过控制面板进行控制,可确保轻松监控和操作。未使用时,可将其方便地存放在新的控制面板支架中。大部分开关也直接从控制器转移到控制面板上。此外,前端的新盖板可确保缩短操作员与测量体积之间的距离,在装载重型部件时更方便操作员操作。

  • 得益于蔡司mass技术,可利用蔡司PRISMO使用各种探头。由于采用了新型蔡司C99m控制器,三坐标测量机现可兼容另外两个探头:蔡司ROTOS(粗糙度传感器)和蔡司LineScan(光学探头),使操作更加灵活。

利用蔡司PRISMO提高测量过程的可持续性

每台机器使用的核心在于能耗,能耗在实际使用阶段起着关键作用,并且对环境平衡有着重大影响。得益于其节能功能和新开发的高能效控制系统,蔡司PRISMO成为工业测量技术领域高效利用资源的典范。蔡司PRISMO系列代表着耐用性,并在精度、速度和可持续性方面树立了新的标准。

全新蔡司PRISMO系列配备了新型C99m控制单元,与以前的型号相比,功耗降低了64%。
利用蔡司PRISMO提高测量过程的可持续性
利用蔡司PowerSaver功能,机器在未使用时会断开电源,停机期间的功耗会降至零。用户可以定义在特定时间激活蔡司PowerSaver的功能。
利用蔡司PRISMO提高测量过程的可持续性
蔡司AirSaver可确保进一步节省成本,并在预设时间后自动关闭压缩空气。
利用蔡司PRISMO提高测量过程的可持续性

技术数据

温度范围

20 - 22 °C

蔡司mass技术

符合DGUV标准

可改造旧机型

ZEISS PowerSaver

ZVRA和ZVR兼容性

ZVRA(可选)

玻璃陶瓷标尺

ZERODUR®:分辨率20 nm

尺寸

7/10/5 - 16/30/10

不同尺寸适用于各种应用
不同尺寸适用于各种应用

ZEISS PRISMO ultra

不同尺寸适用于各种应用

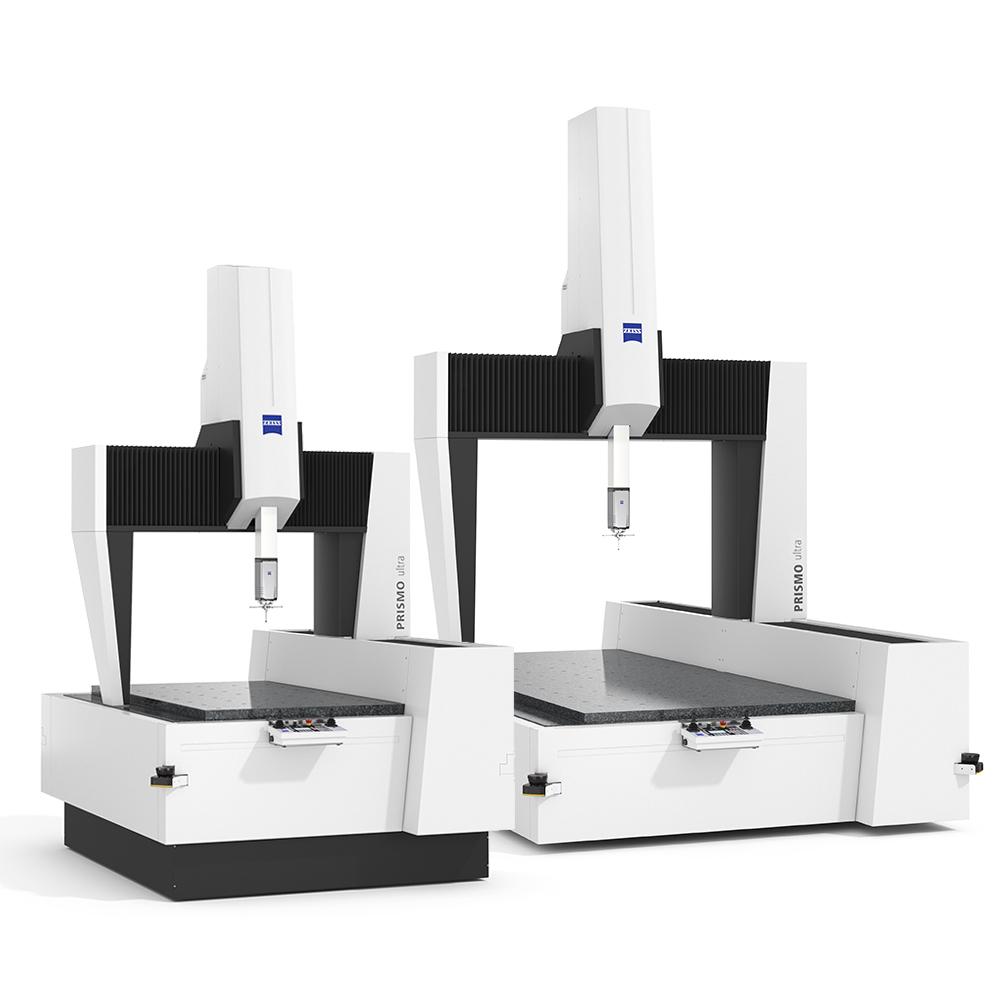

蔡司PRISMO ultra有多种尺寸可供选择。
