ATOS ScanBox 7系
三维测量机

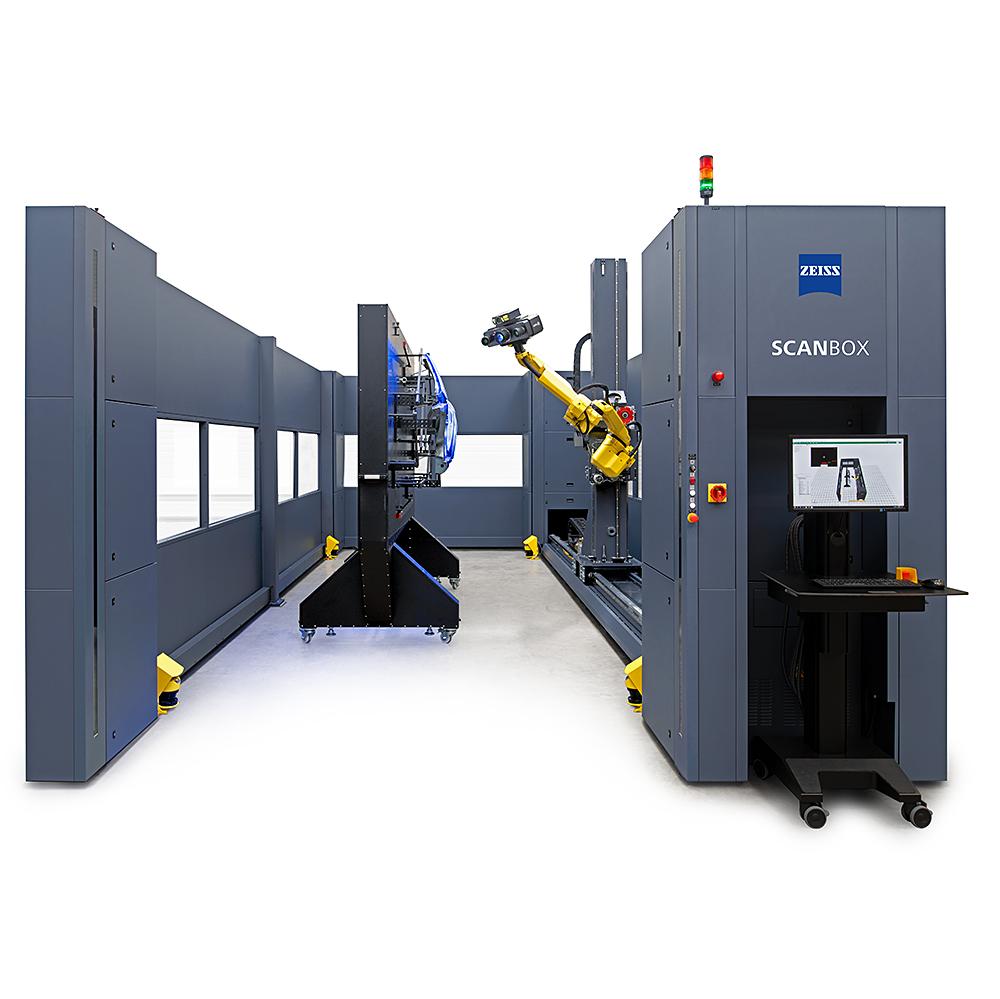

ATOS ScanBox 7系

大型和重型部件的生产控制

用于车身制造、冲压车间和试模的自动化三维测量:使用ATOS ScanBox 7系,您可以对大型和重型部件(如汽车侧板和悬挂部件)进行数字化和检测,检测尺寸可达10米。还可以测量用于运输、机械工程和飞机制造的焊接组件。通过基于面积的测量数据,可对孔样、边线和特征线进行评估。

  • 多达两个工作区域,提高了通量
  • 自动和近过程尺寸分析
  • 8轴运动系统,实现灵活的传感器定位

ATOS ScanBox 7系:大测量区域和模块化布局

八个自由度,传感器定位更灵活

8轴运动系统

八个自由度,传感器定位更灵活

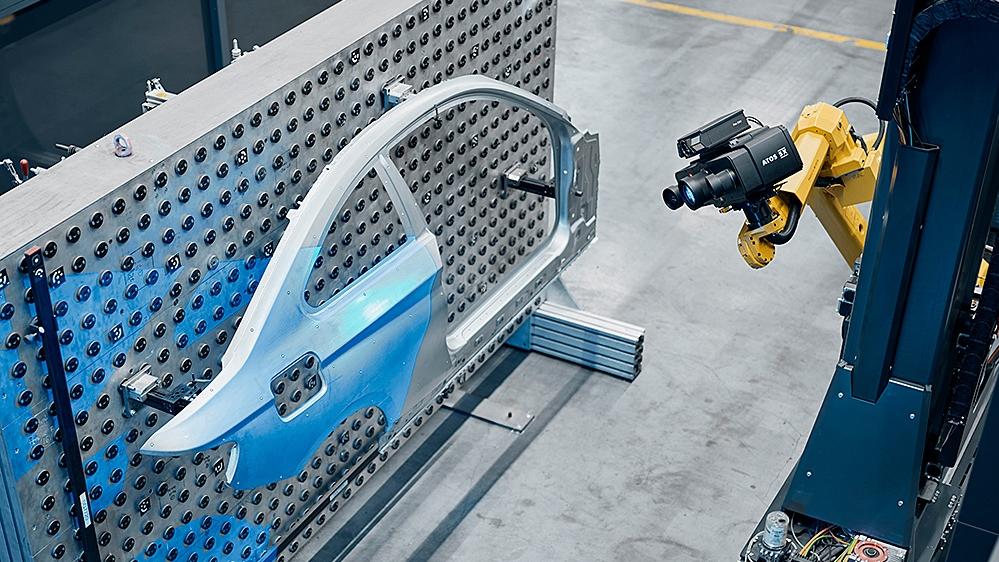

由于采用了8轴运动系统(水平滑轨、垂直升降和多关节型机器人的组合),因此可以轻松对大型和重型部件进行全场测量。得益于八个自由度,ATOS传感器的定位非常灵活,能在短时间内捕捉到微小细节的三维数据。

一个系统适应您的需求

模块化布局

一个系统适应您的需求

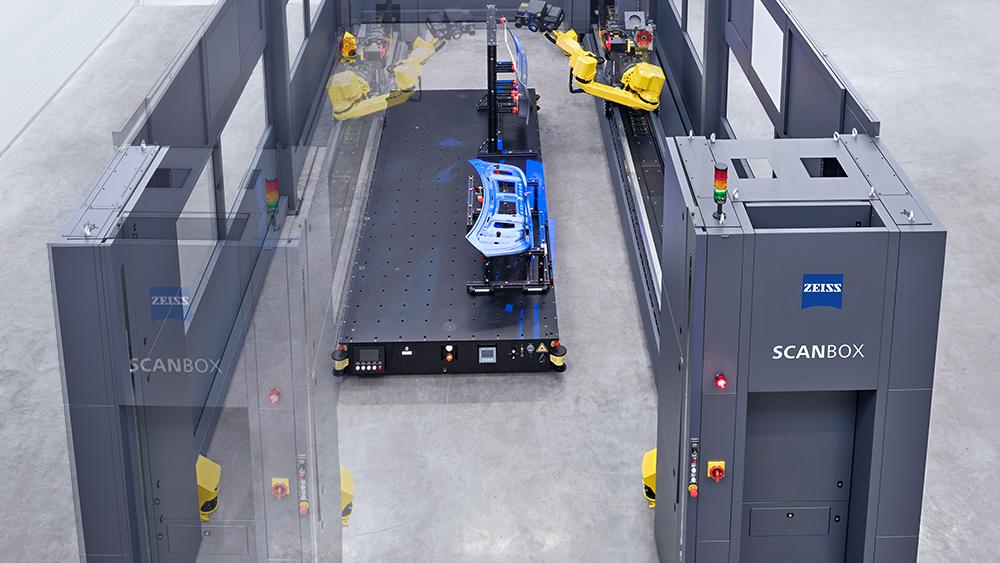

为了获得更高的通量,您可以根据需要扩展ATOS ScanBox 7160,增加一个旋转台工作区域。由于采用了标准化的结构部件,升级到ATOS ScanBox 8系也不成问题。

优化规划,实现高效工作流

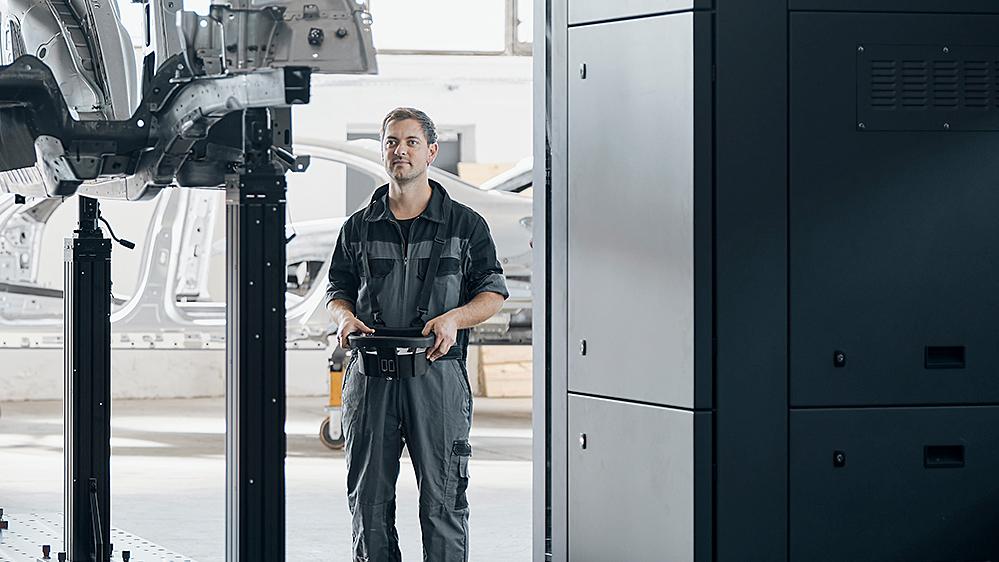

灵活的装载选项

优化规划,实现高效工作流

ATOS ScanBox 7系可使用无人驾驶的夹芯板运输系统(包括轨道系统、驱动计算机和安全技术)进行装载。另外,还可以使用运输车或起重车、起重机或叉车将部件运送到相应的工作区域。

复杂几何图形的全场采集

使用ATOS 5和ATOS 5X高速扫描

复杂几何图形的全场采集

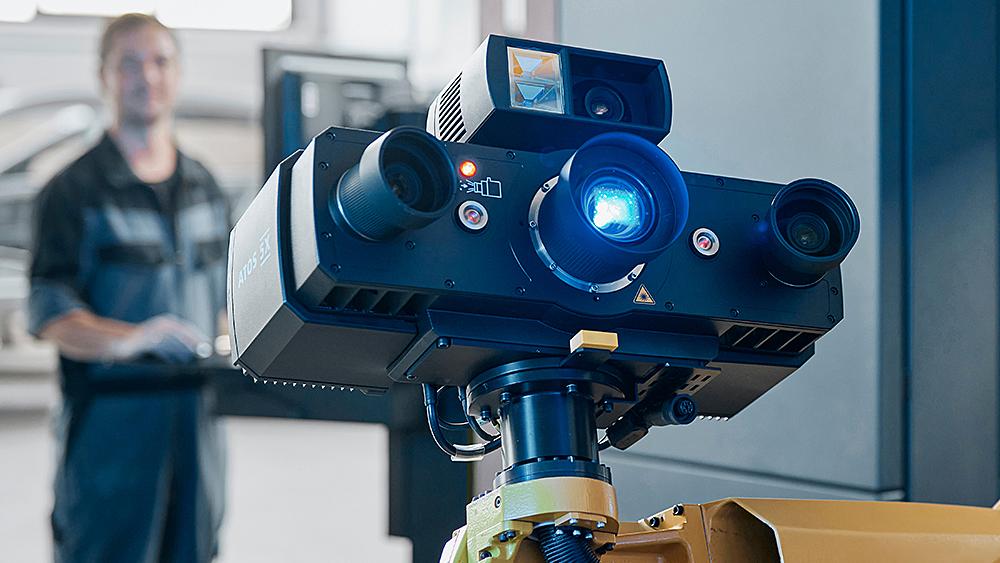

由于采用了先进的相机技术、强大的光源和高性能软件,ATOS 5的性能达到了全新的水平,尤其是在测量光亮和暗淡的表面、精细结构和边缘时。该技术加快了总测量时间,同时提供准确的三维测量数据。ATOS 5X使用内置的激光光束压缩机产生超强光束。如此便能在很短的曝光时间内测量长达1000 mm的区域。

虚拟仿真中的真实环境

虚拟测量室

虚拟仿真中的真实环境

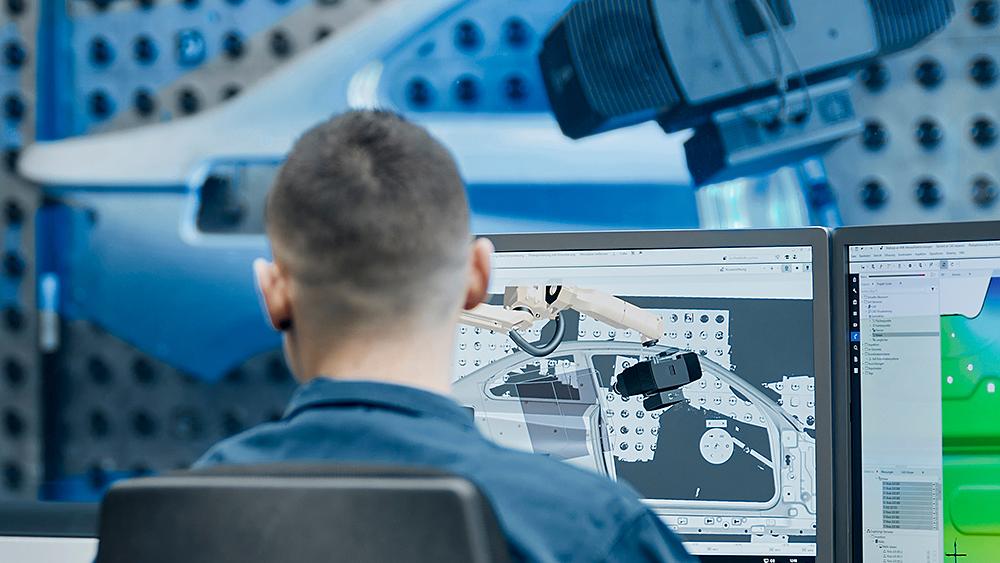

虚拟测量室(VMR)是用于光学三维测量机所有元件的中央控制和测量计划软件,通过虚拟仿真在其中模拟了真实环境。VMR包括带传感器的机器人、编程(包括机器人路径的运动学)、部件和测量计划。借助VMR,用户无需掌握任何特定的机器人专业知识。所有机器人动作在执行前都会在虚拟测量室中进行模拟和安全检查。

ZEISS INSPECT软件提供一站式服务

有效的分析工具

ZEISS INSPECT软件提供一站式服务

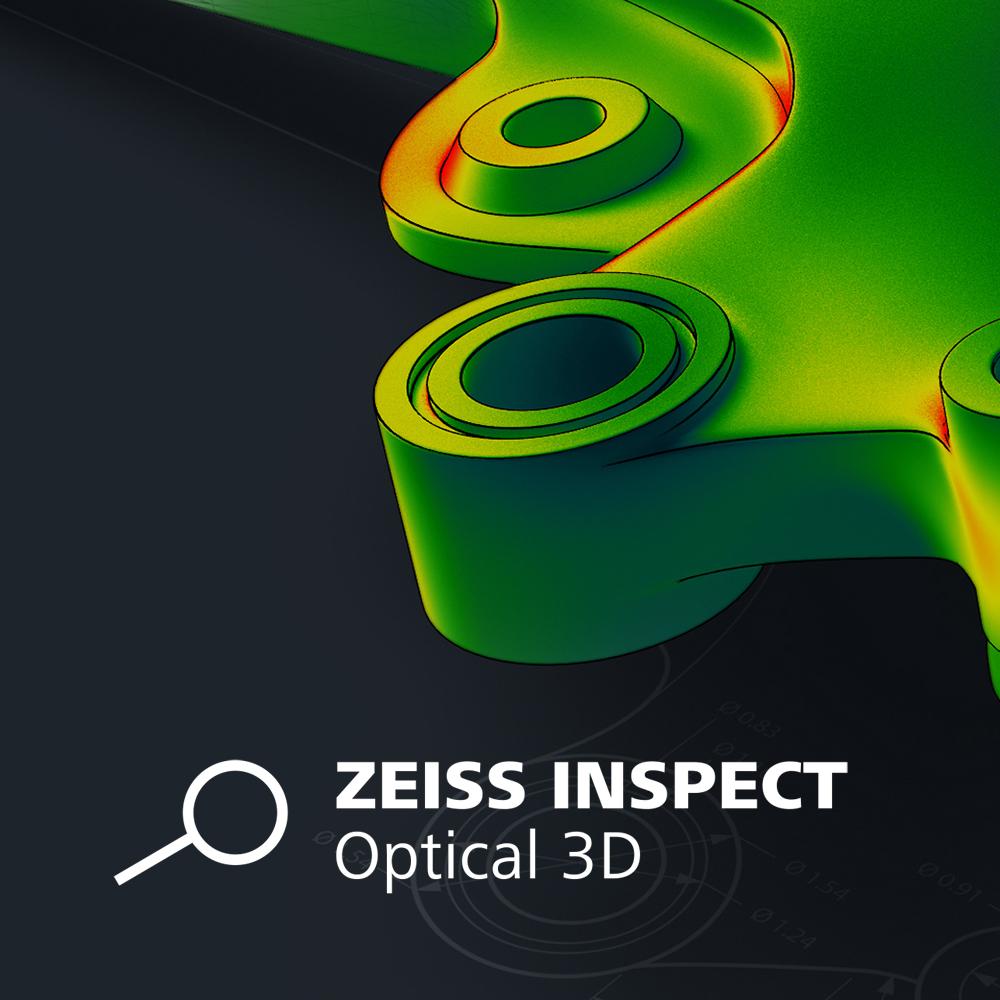

扫描、检测和报告:评估标称-实际比较以及几何尺寸和公差(形位公差)。通过简单易懂的结果,直接进行必要的修正。利用ZEISS INSPECT,您可以进行完整的分析,获得全面的报告,并将测量结果内置到现有流程中。

下载信息



技术信息

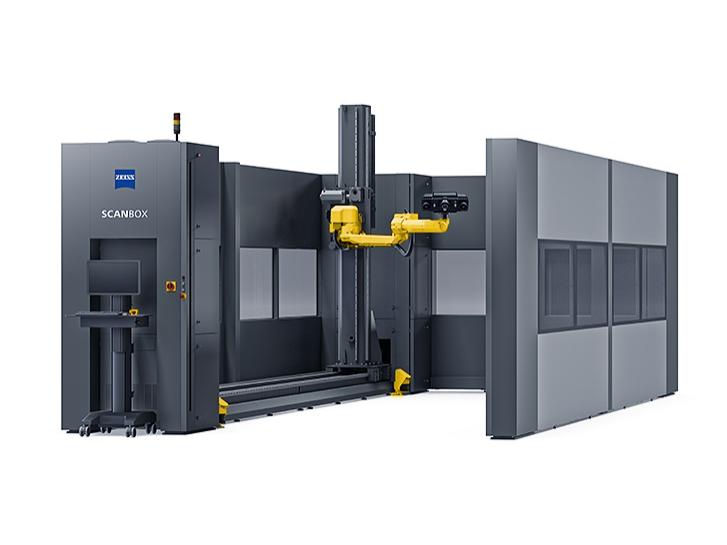

ATOS ScanBox 7160

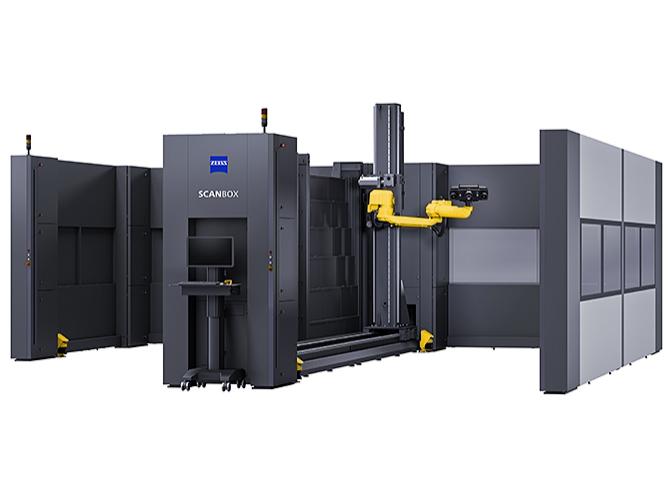

ATOS ScanBox 7260

尺寸

4750 × 10150 × 3900 mm

8750 × 10150 × 3900 mm

电源

200-500 V(3相,32 A)

200-500 V(3相,32 A)

最大部件尺寸

6000 × 2500 mm

6000 × 2500 mm,旋转台工作区域直径Ø 3000 mm

最大部件重量

无限制

无限制,旋转台工作区域最大可达2000 kg

开口宽度

3050 mm

3050 mm,旋转台工作区域最大3400 mm

传感器兼容性

ATOS 5、ATOS 5X

ATOS 5、ATOS 5X
