蔡司吸盘

蔡司原装吸盘

完整性能保证

蔡司的三坐标测量机是一种高精度系统。所有组件都经过优化设计,能够出色地配合并协同工作。吸盘是测量装置中必不可少的部分,因为其将测针系统与探头相连接。

  • 防止操作失误和错误测量
  • 缩短测量时间
  • 更快地更换测针

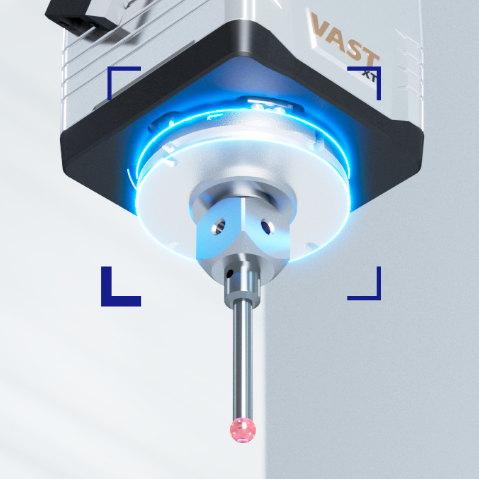

用于蔡司三坐标测量机的蔡司原装吸盘

蔡司的三坐标测量机是一种高精度系统。所有组件都经过优化设计,能够出色地配合并协同工作。吸盘是测量装置中必不可少的部分,因为其将测针系统与探头相连接。为了确保您的三坐标测量机为每个工件选择正确的吸盘,蔡司原装吸盘配有一个ID芯片,可被您的三坐标测量机识别。
只有经过认证的蔡司吸盘才能充分释放您的蔡司三坐标测量机的潜能。其高质量根据严格的测试标准进行监控,以提高测量结果的质量、生产率和系统稳定性。使用原装产品,测量的可靠性就有了保证。

优势一览

出色的吸盘:蔡司原装

防止操作失误和错误测量

防止操作失误和错误测量

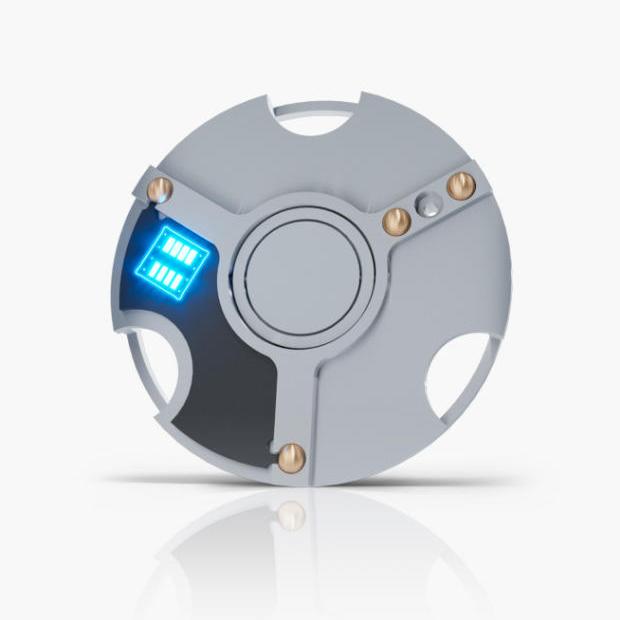

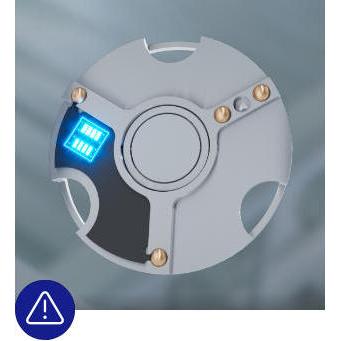

蔡司吸盘通过ID芯片在软件中识别测针系统。这项技术可防止操作失误和错误测量。原装的另一项优势:您可以在控制面板显示屏上获得更多信息,例如测量压力或主动测针系统的角度。

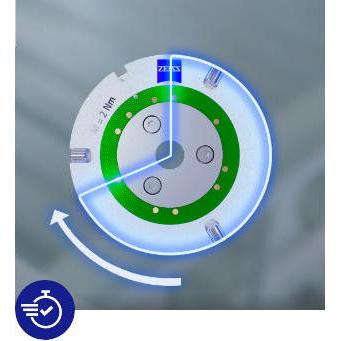

缩短测量时间

缩短测量时间

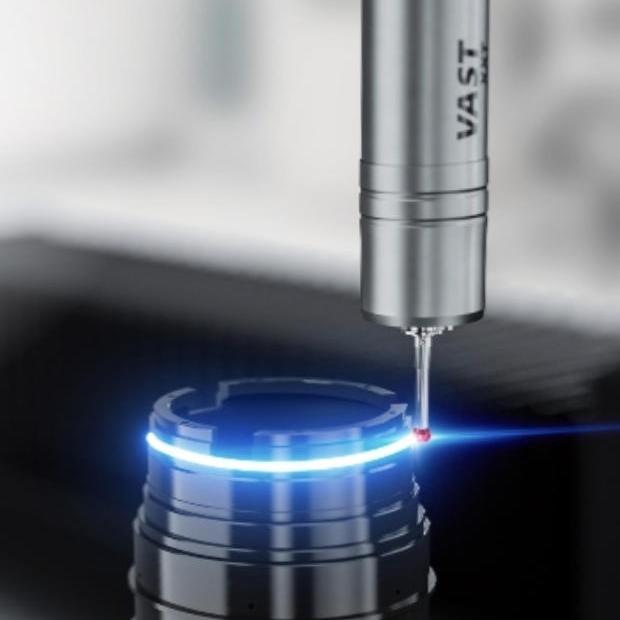

原装蔡司吸盘的“飞行扫描”功能可以让测针不停歇地平滑扫描中断的轮廓。这大大缩短了编程和测量时间。根据工件的不同,该程序可节省高达70%的测量时间,例如测量齿轮上的叶梢圆周。

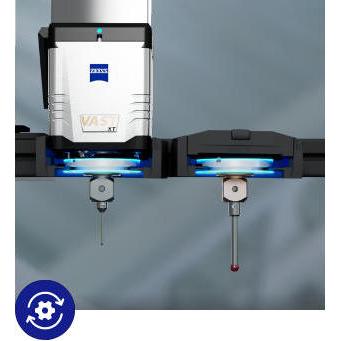

更快地更换测针

更快地更换测针

“快速更换”软件功能可将测针配置的交换速度提高50%。在测量需要多次更换测针的复杂工件时,该功能的价值最为突出。VAST性能套件的所有功能只能与蔡司原装吸盘配合使用。

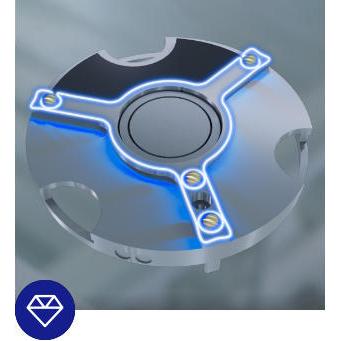

更强大的数据传输

更强大的数据传输

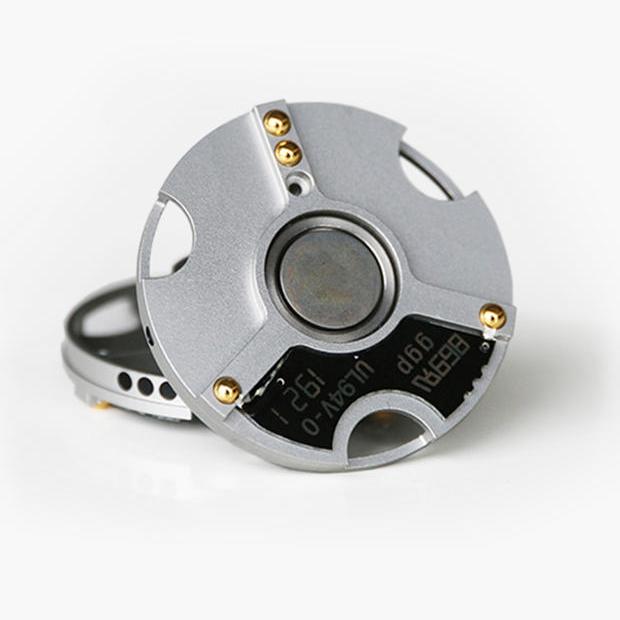

XXT吸盘的轴承位置经过改进,在保持同样高精度的同时,还能保持系统的稳定性。镀金接触点可提高导电性,确保更稳定的数据传输。总之,只有使用原装蔡司吸盘,才能保证三坐标测量机设备的效率。

蔡司吸盘可加快测量速度

加快测量过程的七个技巧

吸盘类型

原装蔡司吸盘 - 适合您测量系统的出色吸盘

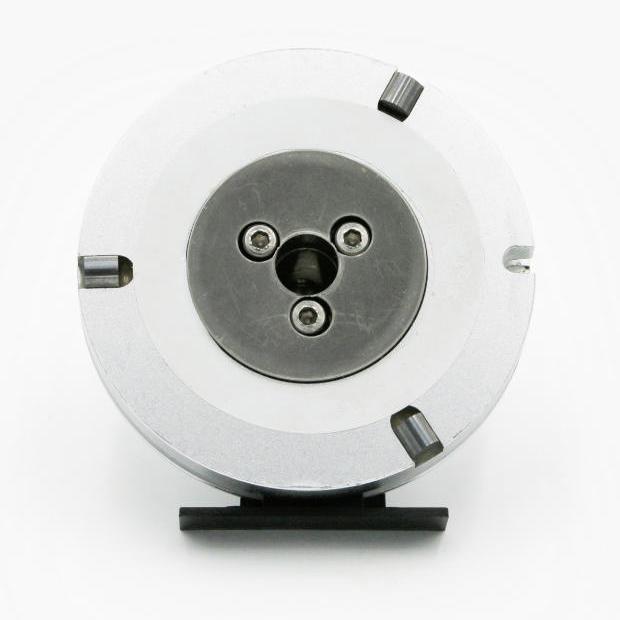

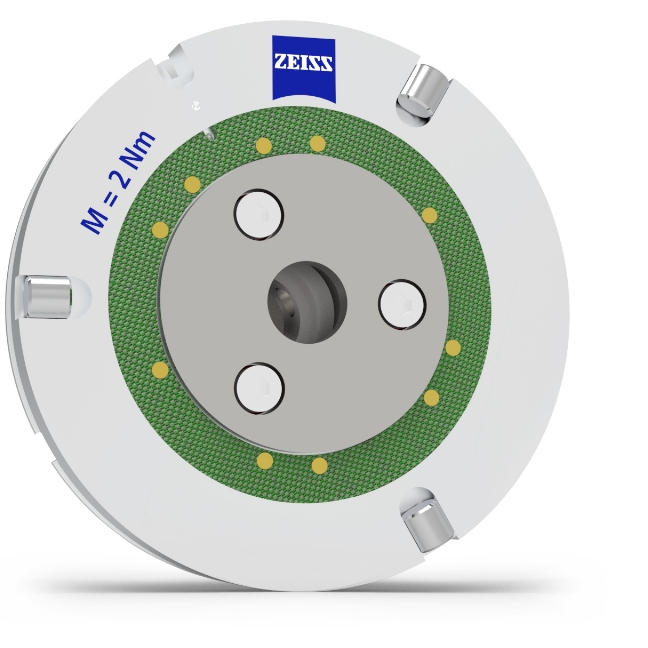

蔡司VAST

蔡司VAST

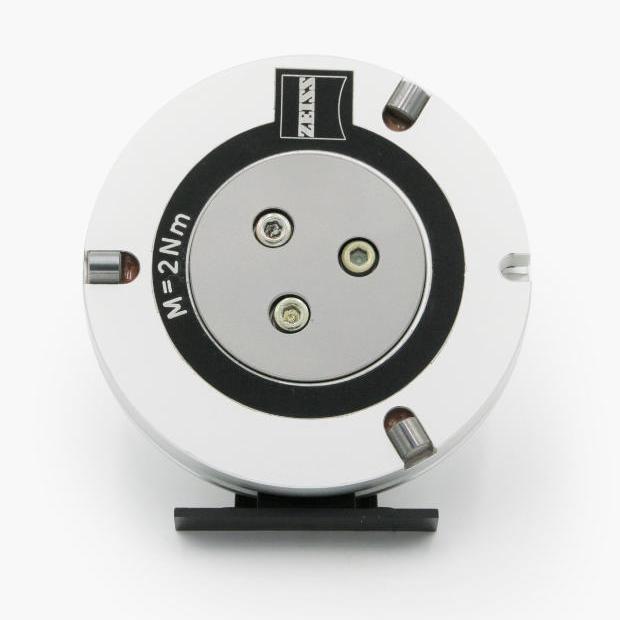

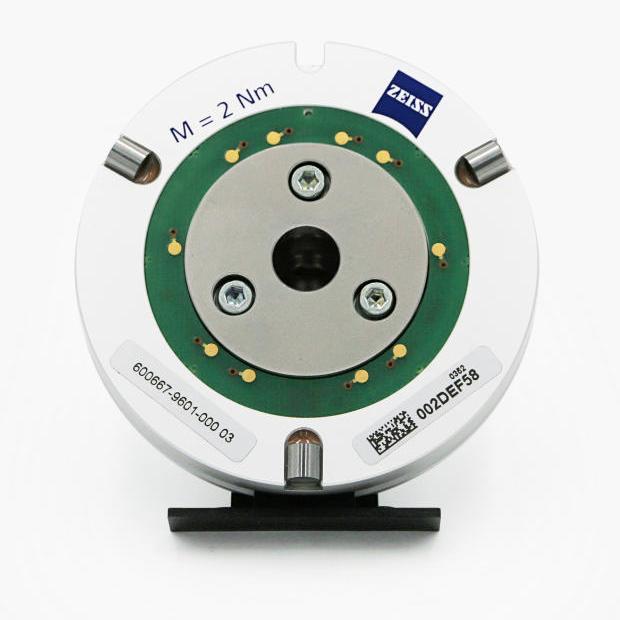

蔡司VAST吸盘支持蔡司VAST Gold和蔡司VAST XT Gold传感器。蔡司VAST Gold是使用长测针进行触感扫描和单点测量的理想传感器。其能够处理长度达800毫米、重量达800克的测针。该传感器的特点是扫描速度快。

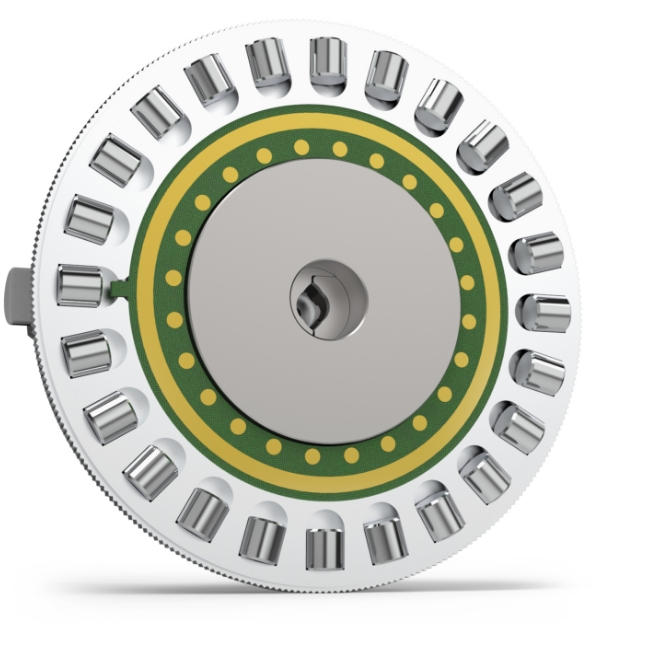

蔡司VAST XTR

蔡司VAST XTR

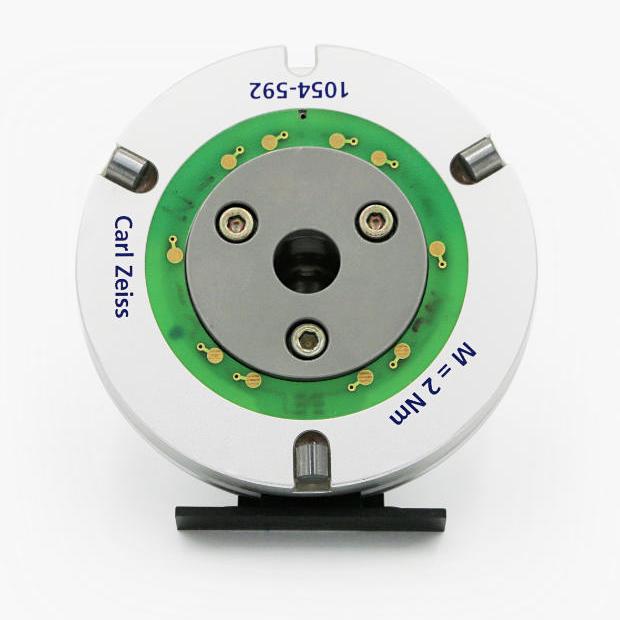

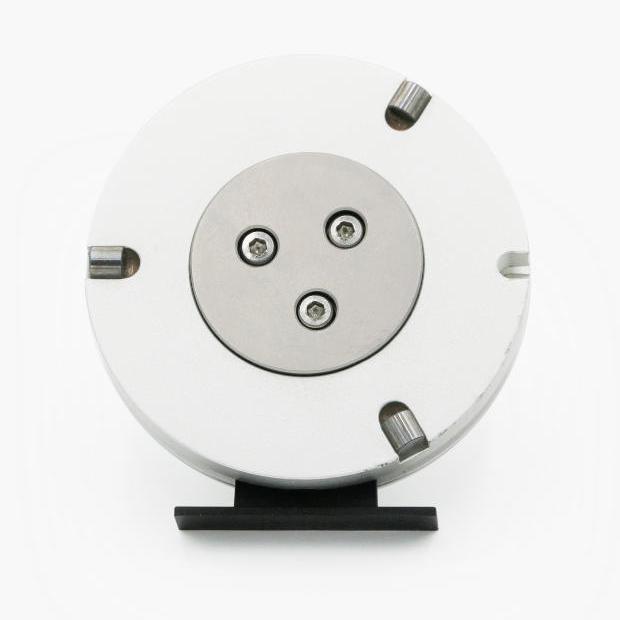

蔡司VAST XTR吸盘是蔡司VAST XTR Gold传感器的正确选择。这种类型的传感器内置一个旋转轴,这意味着测针对准了需要测量的特征方向。

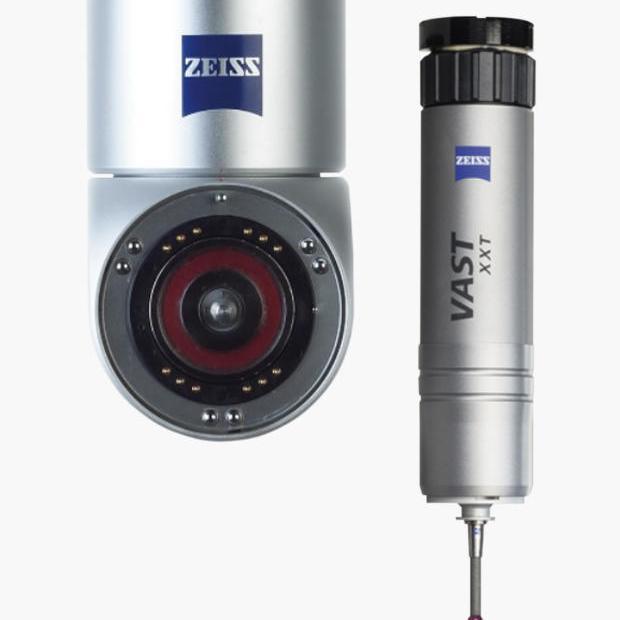

蔡司VAST XXT

蔡司VAST XXT

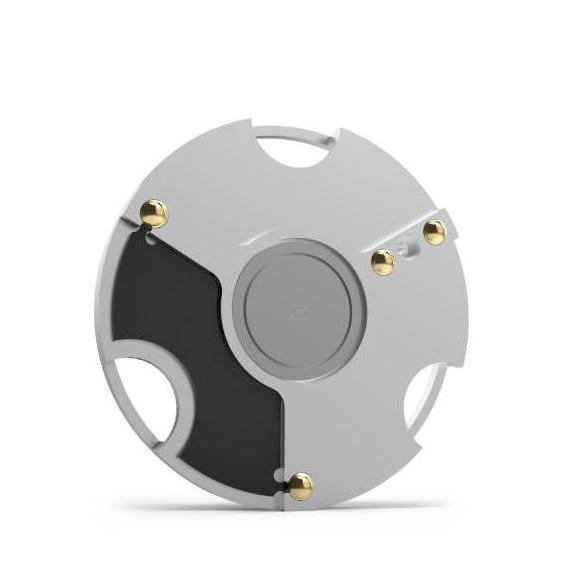

这些吸盘支持蔡司VAST XXT传感器。该传感器可在蔡司RDS旋转接头处进行高精度扫描。XXT吸盘精密的支承点确保了系统的稳定性和高精度。镀金接触点可提高导电性,使数据传输更加稳定。

存储和保养

  • 使用蔡司存储解决方案保护您的吸盘

    使用蔡司存储解决方案保护您的吸盘

    与所有敏感的计量附件一样,安全存放吸盘尤为重要,而不是将其毫无保护地放在测量室或机器上。在蔡司测针柜中,您可以方便地保护敏感的测针系统,使其免受灰尘和损坏,且测针柜配有专门设计的板架,能够存放测针而不会有掉落的危险。这样,无论何时需要,您的测针系统都能以极佳状态在坐标测量机上使用。

  • 用正确的方法轻松清洁吸盘

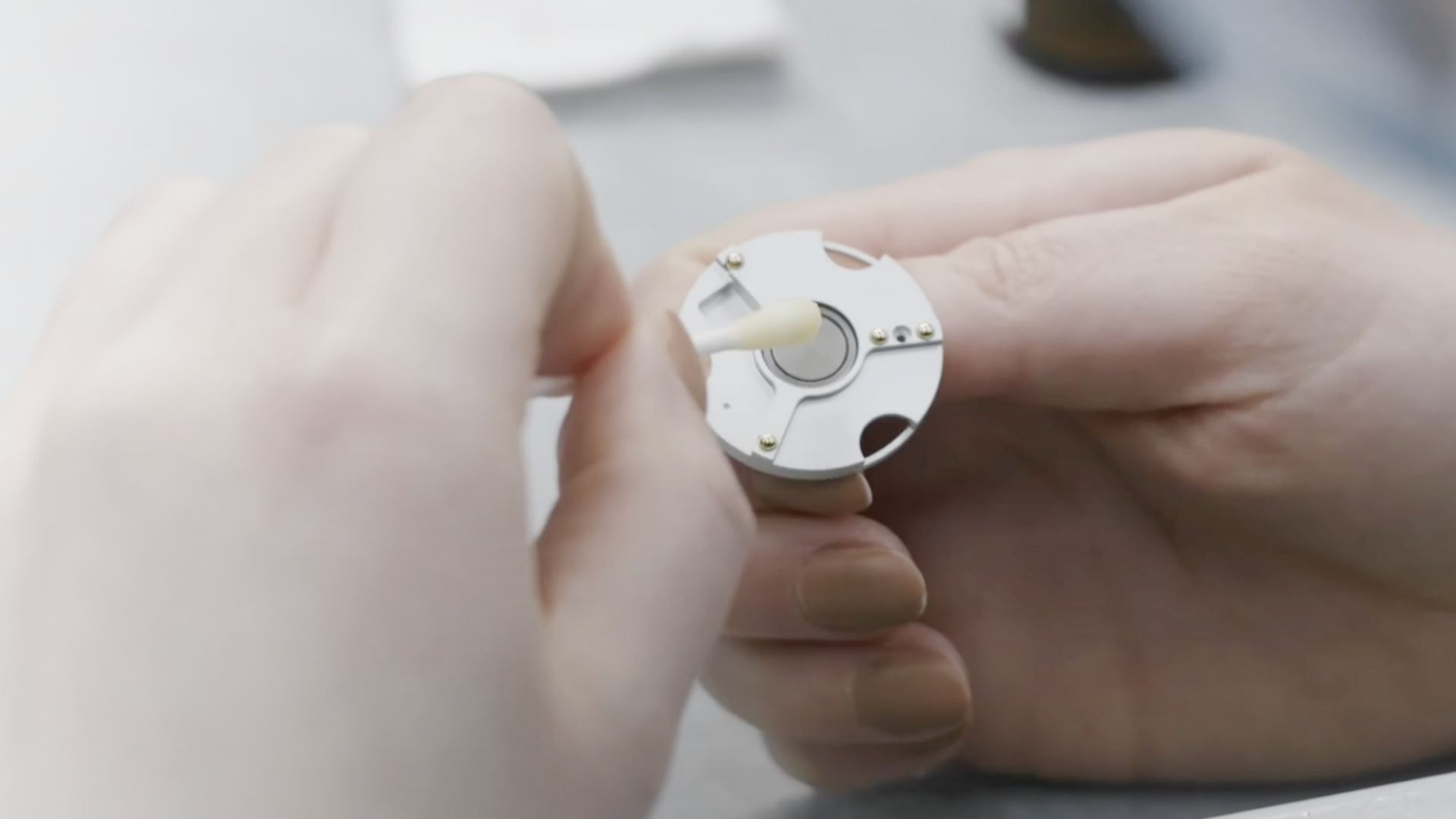

    用正确的方法轻松清洁吸盘

    为确保挠度和测量数据的可靠传输,我们建议您定期清洁吸盘。油和灰尘会导致操作错误,影响测量的可重复性。特别是数据芯片的三点接触和引脚,必须保持清洁无杂质。我们建议使用柔软的蔡司超细纤维布清洁滚轴、滚珠和芯片针,如果有较顽固的污渍,则使用蔡司测针清洁湿巾。

  • 妥善设置蔡司VAST和蔡司VAST XTR吸盘

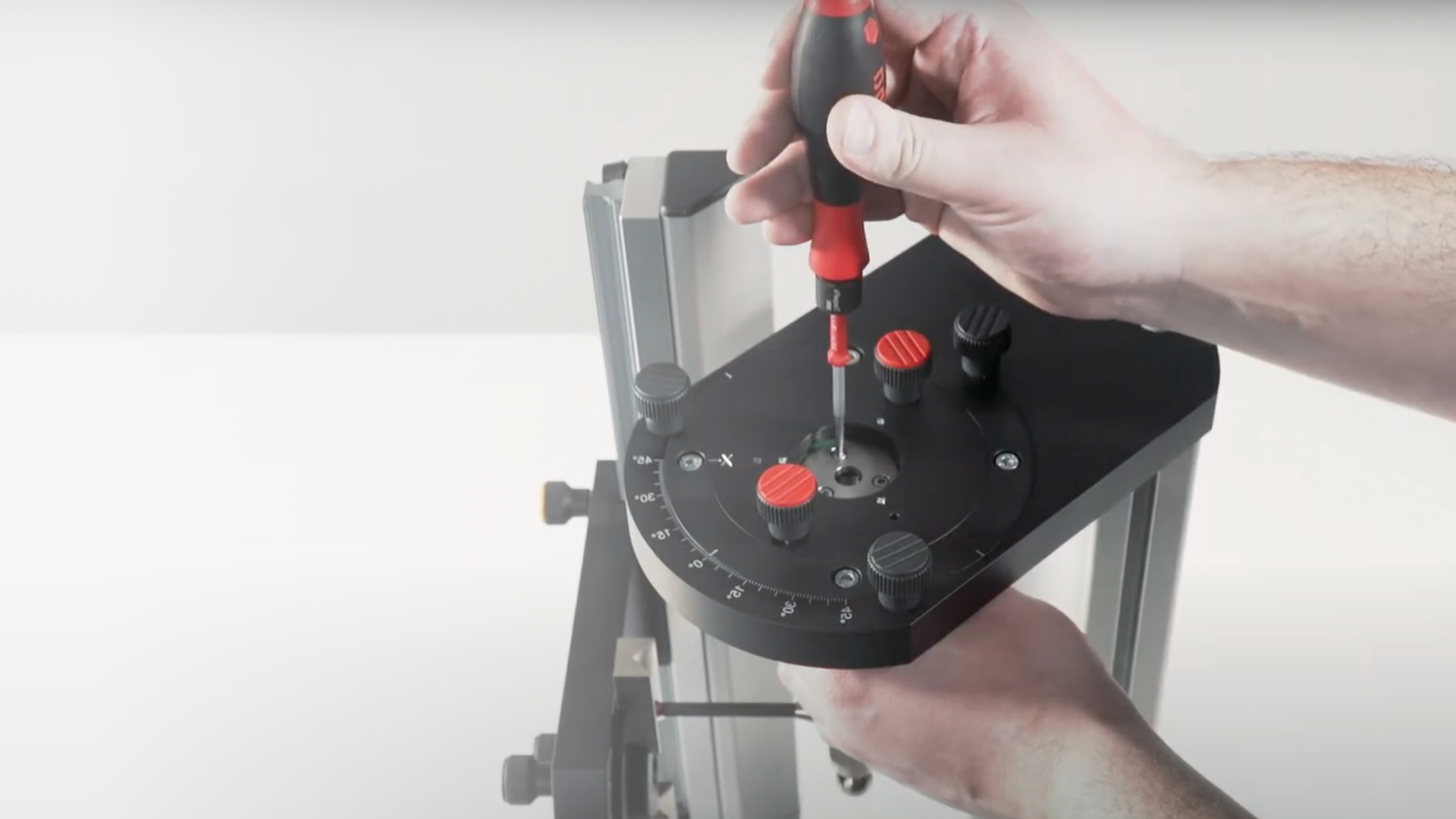

    妥善设置蔡司VAST和蔡司VAST XTR吸盘

    吸盘的旋转位置可通过顶部的三个螺钉进行调整。调整时必须非常小心,最好使用扭矩扳手:如果螺丝拧得不够紧,接头的刚性就不足以获得可重复的测量结果。如果螺丝拧得太紧,整个吸盘就会翘起,无法保证与其他系统组件的安全配合。听起来很棘手?来自蔡司的FixAssist®可让您轻松设置吸盘。

为未来做好准备

配有原装蔡司吸盘

  • 保证机器和软件功能

    保证机器和软件功能

    蔡司开发的所有机器组件和软件版本(包括原装蔡司吸盘)的兼容性均经过实验室测试。只有原装蔡司吸盘才能确保和保证可靠的操作。

  • 面向未来,实现最优性能

    面向未来,实现最优性能

    只有使用原装蔡司吸盘,您才能从所有性能优化软件功能中获益。无论是现在还是将来,您都可以充分挖掘蔡司三坐标测量机的潜力。

  • 机床精度不打折扣

    机床精度不打折扣

    在工程设计过程中,只有原装蔡司转接板经过了广泛的评估。这可保证在要求的机器规格范围内获得可靠的测量结果。

有关吸盘的常见问题

  • 吸盘的紧固扭矩非常关键,必须保持不变。如果用较小的扭矩拧紧螺钉,测针系统就有可能变斜,这可能会因探头造成测量误差。如果螺丝拧得太紧,吸盘铝制主体会变形,无法再被测座正确接收,测量值也无法再现。

  • 采用金色球体可确保更稳定的数据传输。金涂层的电子数据传输率远远高于以往实施例中的纯钢球。这种金涂层在音频领域也很常见,连接器也采用金涂层。特别是在生产过程中处于含油和含尘环境中的三坐标测量机上,这些金色球体可以大大提高测量结果。

  • 自VAST XT探头问世以来,通过芯片识别测针系统在技术上已经成为可能。这是机器控制和CALYPSO软件中大量可选件的基础。该芯片自2007年开始启用,应用广泛。只有在此类激活芯片的帮助下,才能实现越来越多的机器或软件功能。您可以看到蔡司标志上带有激活印章的板子,以及2张带有物品和序列号的贴纸。

  • 无论使用何种探头,所有吸盘都将产品作为测针系统链中最重要的组件。平板将探测偏转度传递给探头。此类连接越好、越稳定,所能获得的可测量值就越可靠。如果钢板受到污染或损坏,传输安全性可能会受到限制。因此,我们建议在显微镜下定期清洁和检查关键部件。关键部件是3个胶合辊和板中央的所谓锚板。两者皆应完全未被污染和损坏。可使用适当的清洁布进行清洁。根据污染物的类型和顽固性,还可以使用其他清洁剂。不过,我们建议您提前咨询蔡司代表。

  • 蔡司吸盘是蔡司探头技术的一部分,不可轻易复制。当然可以使用机器和CALYPSO的基本功能。不过,新的控制器和许多软件选项只能读取原装蔡司吸盘中专门开发的技术。不过,市面上许多廉价的仿制品无法映射这一特殊技术,因此可能会出现此类仿制品无法再使用新控制器或新功能的情况。只有原装的蔡司吸盘才能保证机器的全部功能。

创新致胜

理想的测针系统

了解吸盘作为测针三坐标测量机接口的核心作用,以及有关加长杆连接件的重要信息。这些组件正确地组合在一起,就形成了理想的测针系统,您可获得可靠、可重复的测量结果。
