蔡司连接元件

测针系统多样性

蔡司提供各种连接元件，可用于构建复杂的测针系统。我们的产品组合包括实心立方体、角件以及可调节关节和旋转元件。

下载信息

立即购买

减少连接，简化系统
为系列测量优化刚度
利用可移动元件提高灵活性

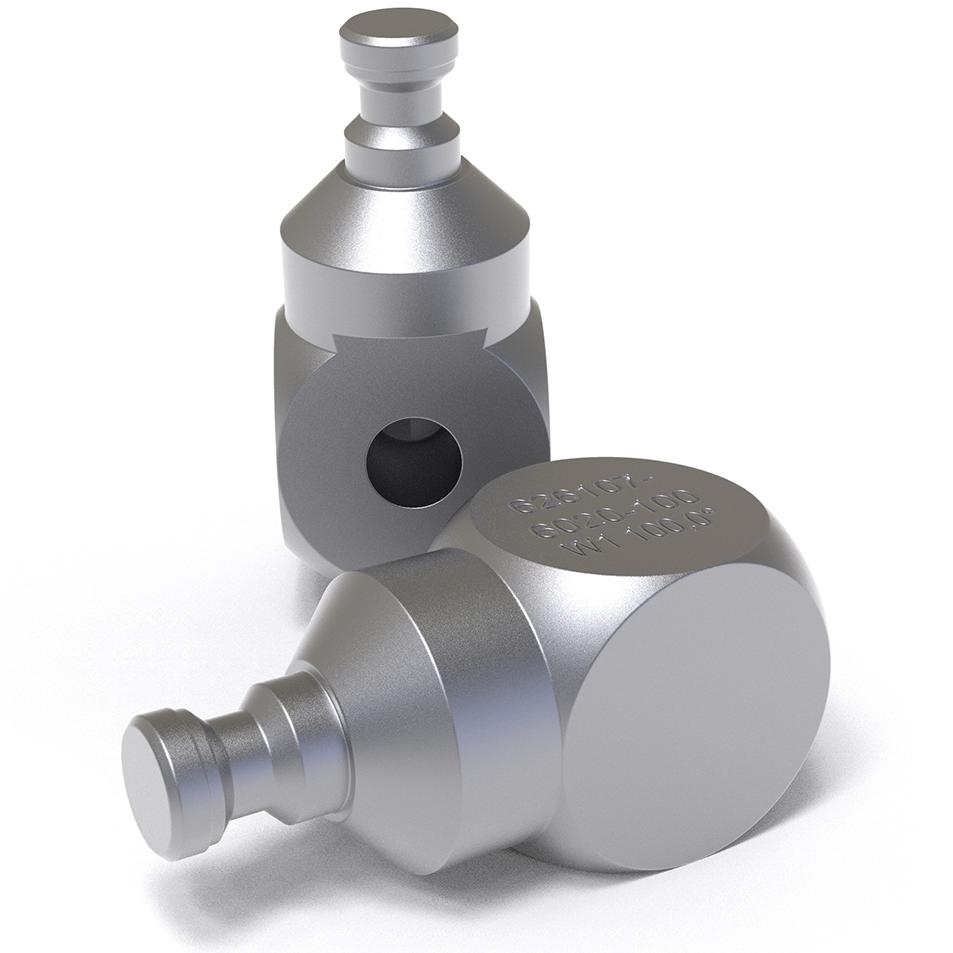

连接元件

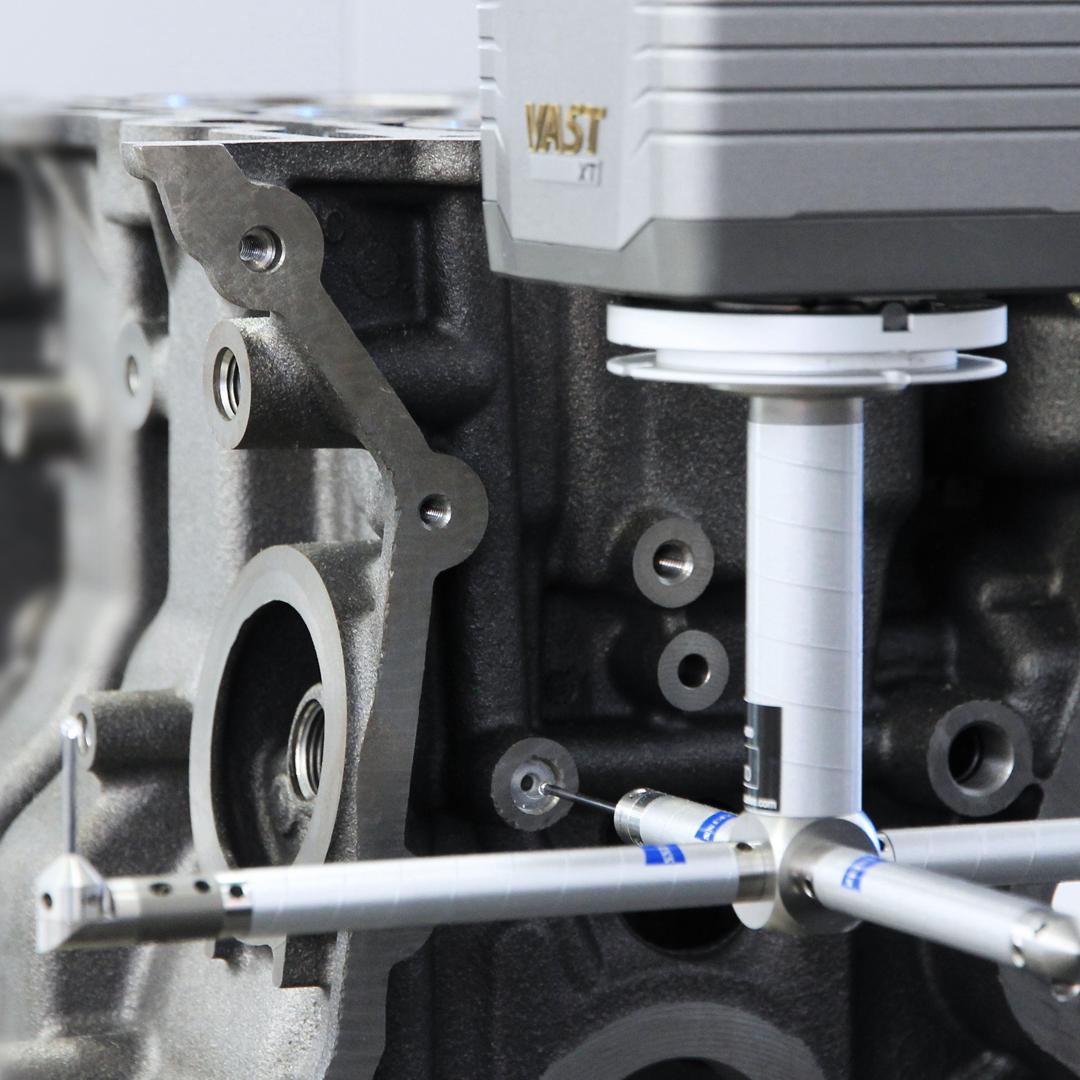

构建测针系统

有多种组合元件的方式。请遵守下列要求：

尽可能少的连接点

测针系统应由尽可能少的连接元件组成，因为每个接口都可以解决。这会导致僵硬度下降。如有可能，最好将多个元件合并到一个元件中，例如加长杆和立方结构，这种做法应始终优先考虑。

固定连接件用于序列测量

对于串行测量，应首选固定连接件，如铣削角件，因为角度不会因连续操作而改变。

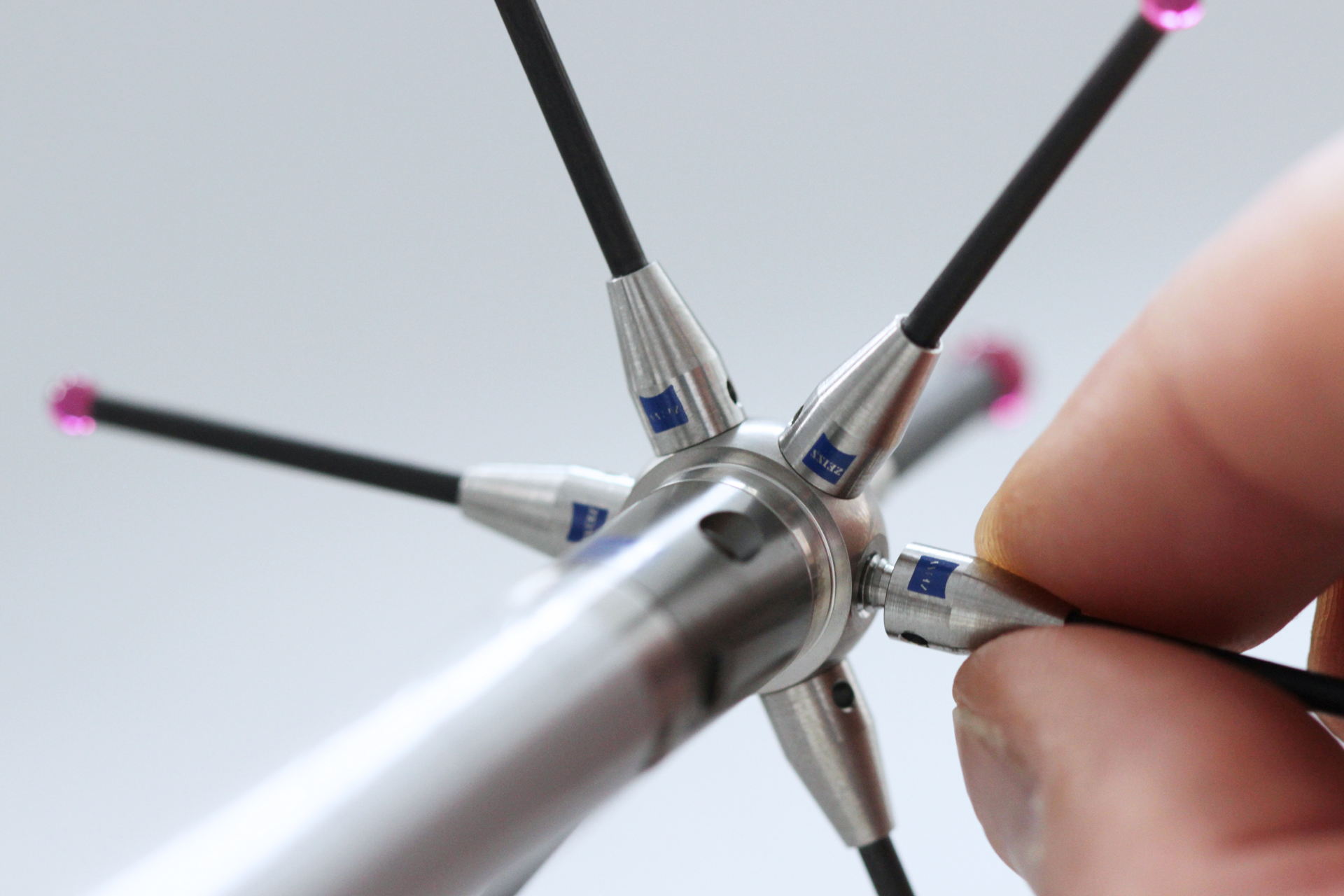

帮助实现更多灵活性的可移动元件

可移动元件（如节元件）可提高测针系统的灵活性。任何角度都可以重复设定。内置锥形支架还可对实体角度进行旋转调整。这保持了测针系统的灵活性。

产品亮点

原始角度
我们可以通过简单的机械加工，将原始角钢加工成角钢或实心角钢。这就是您自行制作角件的方法。

带锥形适配器的连接元件
我们的M3 XXT连接件采用锥形适配器。三个带Torx接口的内螺纹销可确保高夹紧力。即使经过多次调整，仍然可以轻松调整旋转件。

REACH CFX 3⁺ 连接件
通过REACH CFX 3⁺连接元件，您可以实现测针系统的超强刚度。此外，我们提供由可互换的延长杆和旋转端件组成的完全调整的组件。可选择使用角形片、铰链接合或星形测针，并将其设置为所需的角度。我们将为您调整角形片，例如通过激光焊接。这为您提供了一个高度稳定的测针系统。
