蔡司旋翼叶片

旋翼叶片检测

用于高效旋翼叶片检测的先进光学技术

直升机和其他旋翼机依靠旋翼叶片提供升力并进行控制。旋翼叶片在恶劣环境中工作,虽然高精度的制造可确保理想性能,但在使用过程中往往会受到轻微损坏。制造缺陷可能导致叶片过早更换,甚至更严重的问题,而飞溅的碎片则会在现实世界中造成损坏。对原始设备制造商和供应商来说,能够测量制造质量和改装的一致性,以及快速、准确地评估叶片在使用中的状况是非常重要的。

制造

制造

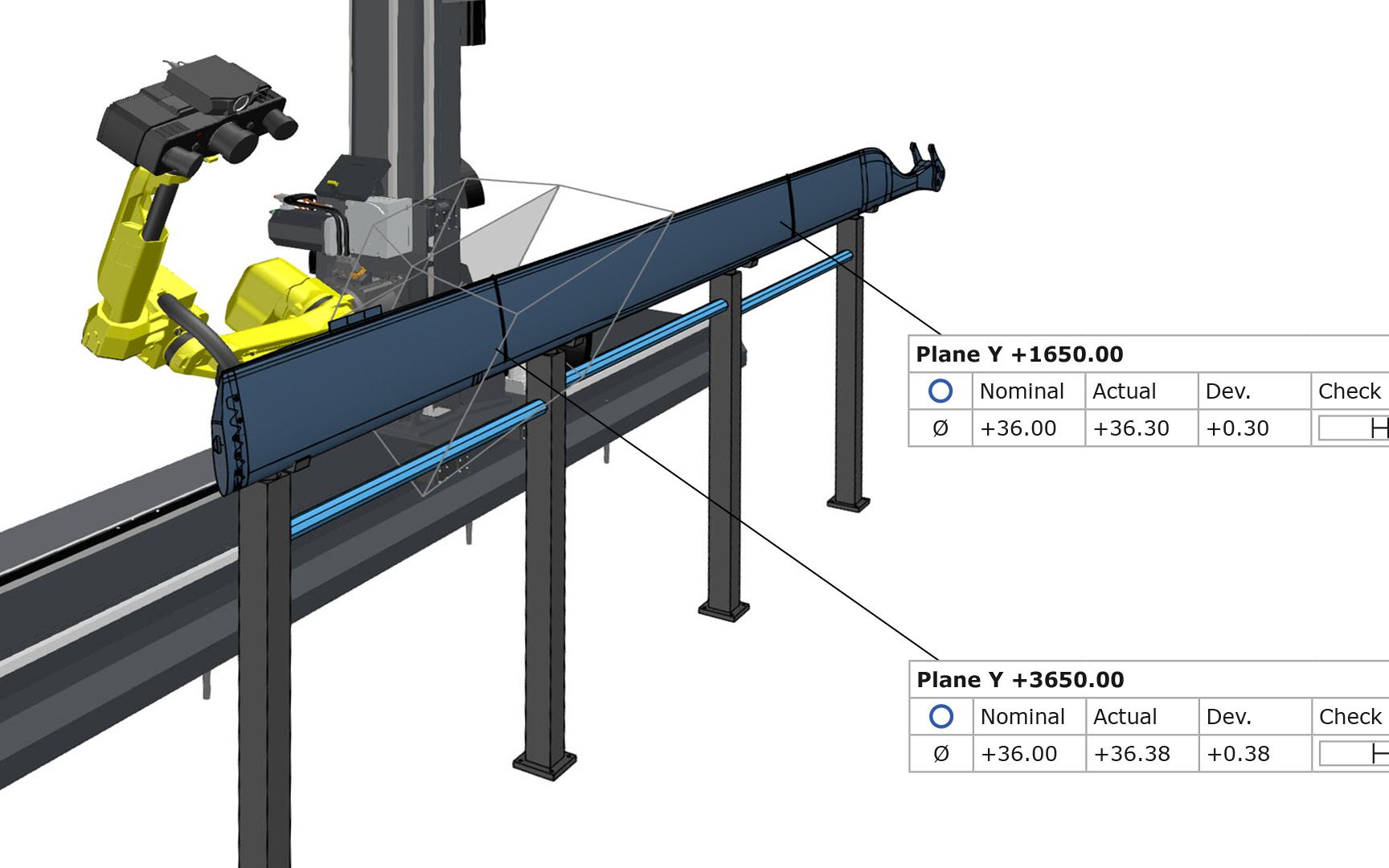

直升机旋翼是形状复杂的空气动力学部件。对于传统技术而言,翼型剖面、扭转、扫掠和弓形静子都是极具挑战性的问题,很难通过接触式解决方案或静态光学传感器进行测量。因此,自动化、灵活的三维测量系统是准确、快速测量这些部件的理想方法。这不仅能及早发现制造缺陷,还有助于消除部件组装的不确定性,加快生产速度。

蔡司旋翼叶片的维护、维修和大修

维护、维修和大修

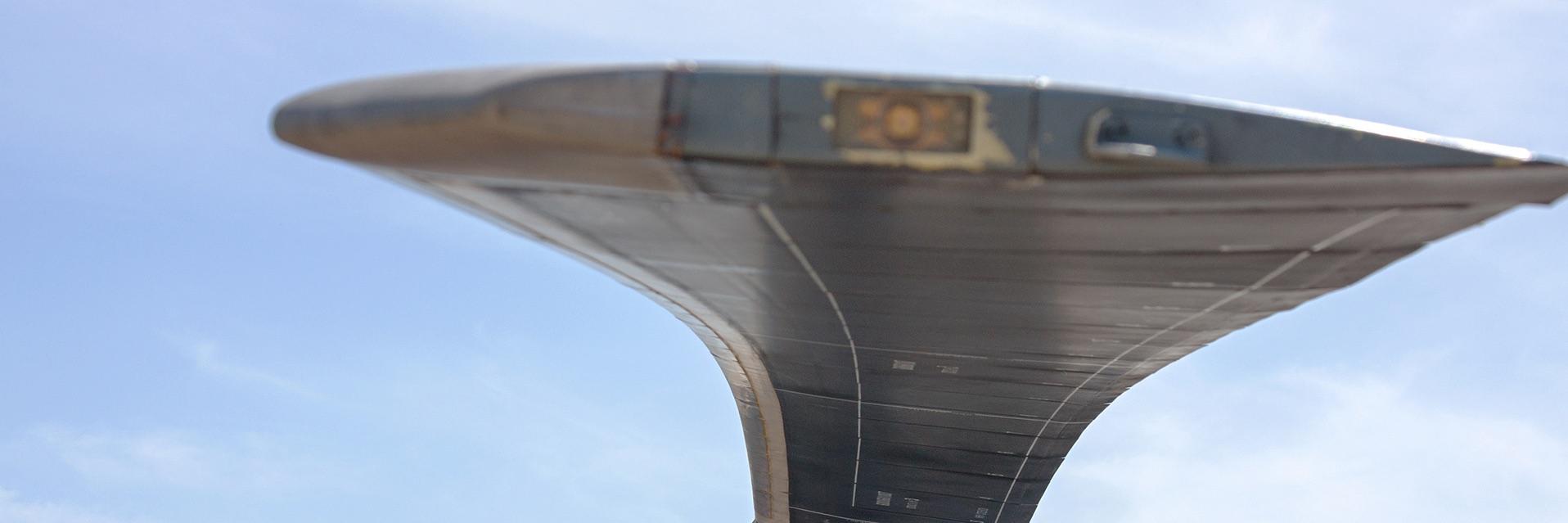

在恶劣天气和沙尘环境中,直升机和其他旋翼机的旋翼叶片在提升和控制机器方面非常困难。损坏和状态检测可能导致飞机停飞,需要更换全部或部分叶片,这项工作不仅耗费资金,还影响任务准备。有了ATOS ScanBox 7系,原始设备制造商和MRO可以选择自动扫描整个旋翼叶片。如果不希望拆卸叶片,或者只需要进行部分扫描,那么ATOS 5可以灵活地进行坚固耐用的机库地面测量。蔡司三维测量系统在满足传统检测需求的同时,还能加快检测周期,并能轻松提供先进的检测流程,用于显示和映射表面缺陷,测量翼型剖面等。

蔡司旋翼叶片的研发

研发

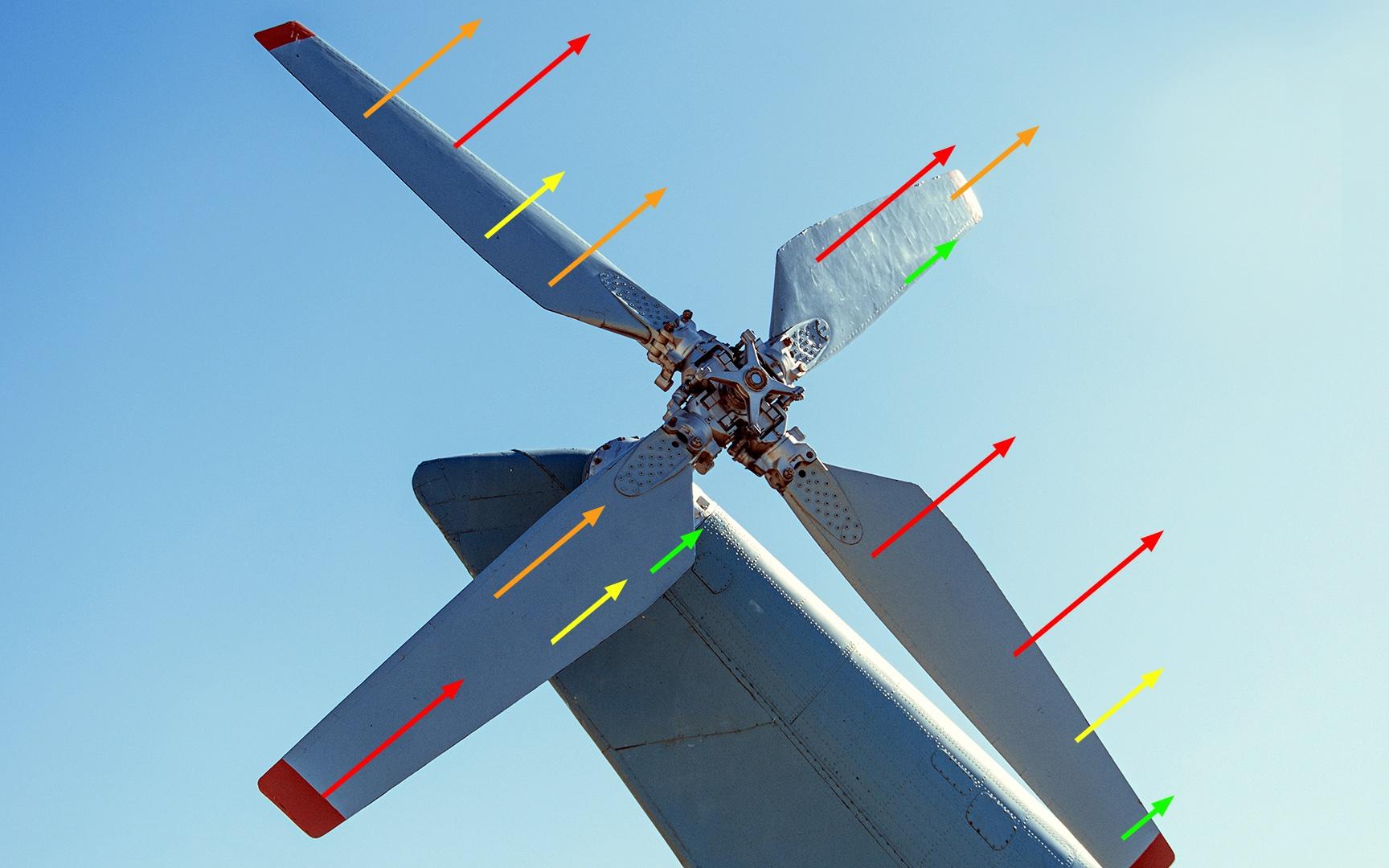

蔡司的ATOS三维传感器和ARAMIS数字图像相关系统是研发机构设计叶片、模具和工具的重要工具,可重新定义制造过程、更新材料数据并验证仿真。ATOS三维扫描仪为逆向工程、原型设计、工具验证和首件检测流程提供了快速、准确的功能。同时,ARAMIS通常使用万能试验机为材料表征(弯曲、拉伸和疲劳测试等)提供动态跟踪,并支持对较大组件进行结构试验(包括负载极限测试验证、疲劳和振动测试)。

解决方案

蔡司ATOS三维测量系统能够创建旋翼叶片的数字孪生(或虚拟副本),具有高分辨率和可重复性,且周转时间短。先进的ATOS硬件和智能软件实现了可重复的高精度测量,能够进行准确的生产和改装设计。直升机原始设备制造商和供应商越来越多地使用蔡司光学三维传感器,使旋翼叶片的制造和检测更加高效,保证质量并提高安全性。

蔡司旋翼解决方案

ATOS ScanBox 7系 + ATOS 5

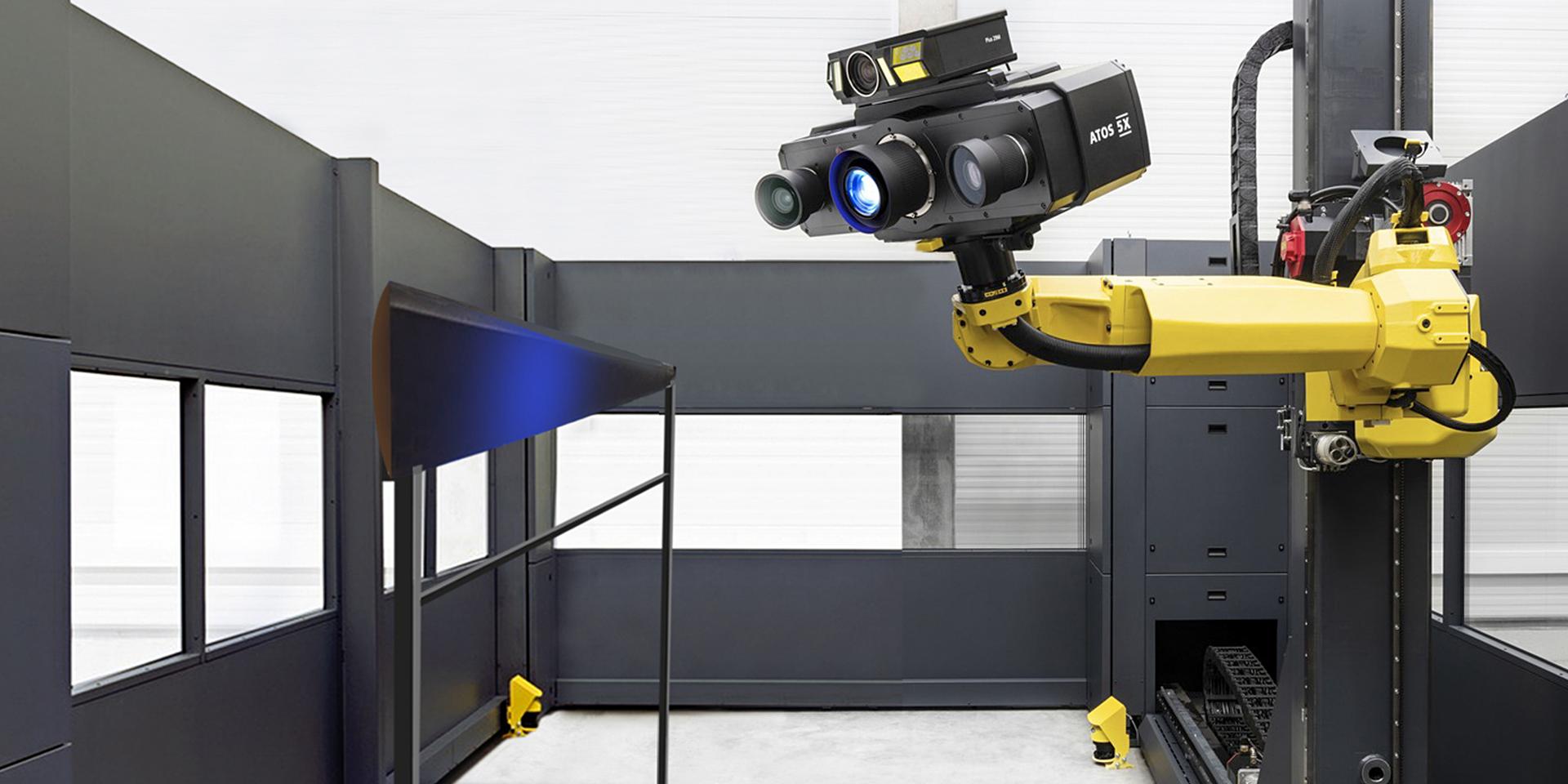

ATOS ScanBox 7系配备功能强大的ATOS 5,可高效、准确地测量大型航空结构。这一自动计量装置可对大体积部件(最长可达6米)进行完整的分析测量,而ATOS 5则通过快速捕捉高精度数据,将隐藏的误差可视化。ATOS ScanBox 7系配备8轴运动系统,具有8个自由度,可高度灵活地定位ATOS 5。ATOS 5搭载强大的内置光源,可捕捉高精度数据,每次扫描仅0.2秒,每秒100帧。由于采用了行业领先的相机传感器和投影技术,ATOS 5所需的单次扫描次数更少,从而加快了整个测量流程。

ATOS解决方案提供

  • 制造领域

    • 无需操作员的自动检测
    • 高分辨率和高通量的计量级测量
  • MRO领域

    • 无损(和非接触)检测
    • 打造数字孪生系统,实现更智能的维护
  • 研发领域

    • 设计验证
    • 快速完成评估

值得信赖的测试解决方案,将数据转化为有价值的见解

  • 蔡司旋翼叶片
ARAMIS硬件和软件

ARAMIS硬件和软件

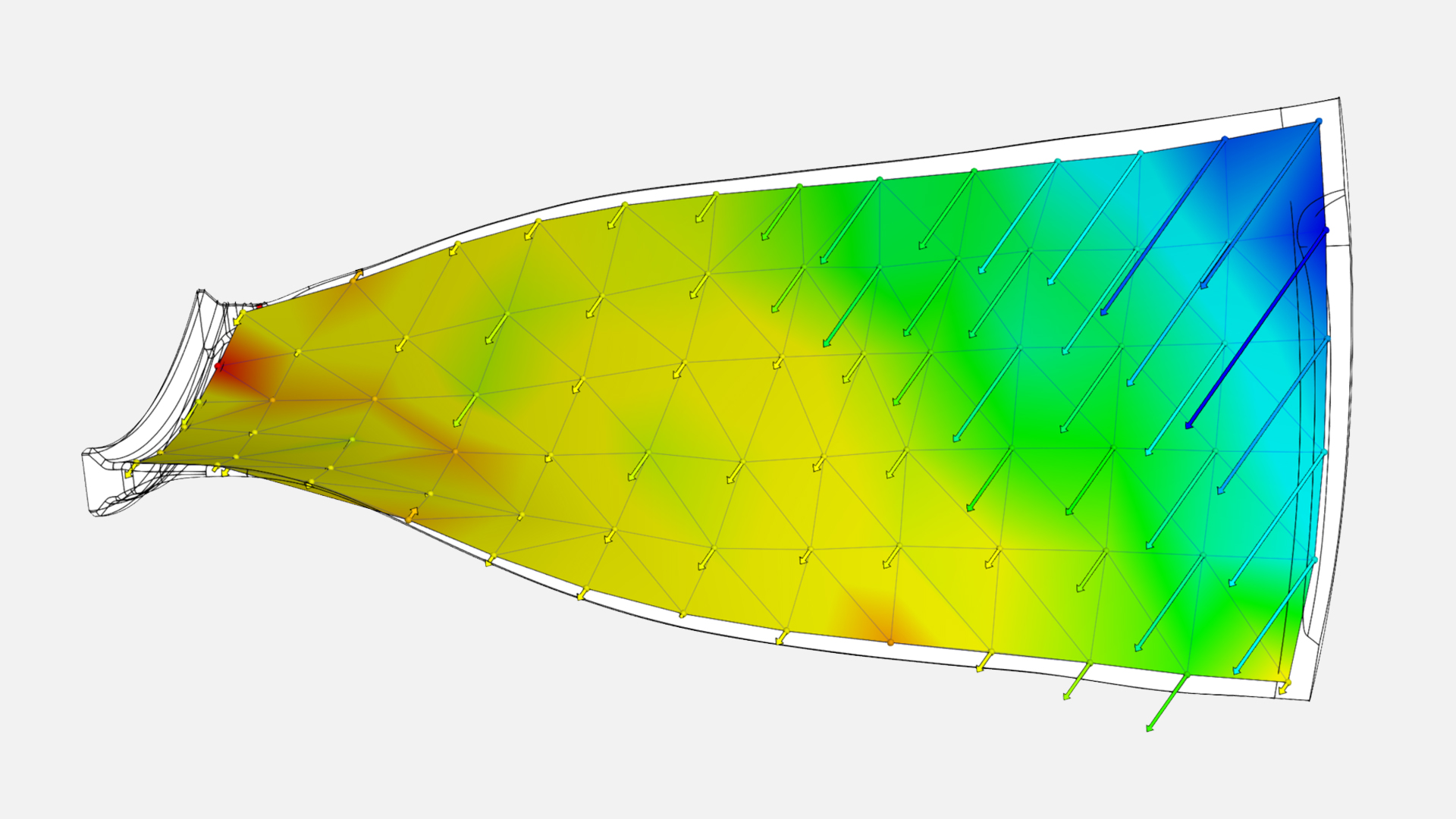

ARAMIS是蔡司应变计和位移传感器的升级产品,是一款能够测量三维应变和位移的立体三维光学传感器。蔡司的软件套件可快速分析测试数据,轻松验证结构仿真,加快流程,减少测试迭代。用户可以利用这些结果检查和改进仿真参数,并优化当前和未来的设计流程,从而减少昂贵的测试次数,加快产品开发速度。同时,结果还显示了对安全风险、部件耐久性以及蠕变和老化过程的深入了解。这不仅提高了安全性,还延长了产品的使用寿命。

ARAMIS解决方案提供

  • 灵活的系统

    捕捉复杂几何形状的物理能力

  • 实时检测

    即时测量变形和应变

  • 更快的相关数据

    数据采集速度比传统接触式传感器更快

  • 优化的设置

    配备综合软件,加速测试设置
