结构机匣检查

结构机匣检查

用于多个结构机匣的单一光学测量装置

无论是飞行还是作为宇宙飞船的发射载体,航空发动机的结构机匣都承担着多重任务。众所周知,其能够在推力作用下为发动机提供结构和刚度,还能通过导向叶片帮助引导空气,防止火涌,并在飞行过程中发生故障时容纳碎片。这些高度复杂的结构遍布整个发动机,从压缩机到涡轮,一直到排气管。在要求在最短时间内实现高精度和高质量保证的行业中,这类部件需要一个一体化解决方案来检测所生产的每一种类型。

不断追求工艺优化

不断追求工艺优化

为了优化生产流程,航空客户要求使用一套系统来测量从铸件到机加工件,甚至是复杂结构的所有部件。借助ATOS ScanBox可以利用配备大观察视野和可定制测量选项的高分辨率传感器来快速测量部件。这些通过NADCAP或某些ISO标准认证的系统甚至可以简化检验流程,加快检验速度,减少不必要的步骤和人力,从而提升您现有的运营水平。ATOS ScanBox结合了自动化和集成强大蓝光技术的优点,可创建一个单一设置,充分利用测量室。

ATOS ScanBox

ATOS ScanBox

由于制造部件的多样性,ATOS ScanBox提供了一系列自动化解决方案,因此每个系统都能满足不同的需求。ATOS ScanBox系列采用标准尺寸和按比例缩放尺寸,可满足您的部件尺寸及通量需求;从适用于800mm以下部件尺寸的较小ATOS ScanBox 5108(小型型芯发动机的理想选择,如直升机),到适用于大型民用发动机的ATOS ScanBox Series 6(允许单面选项和双工作区域,如ATOS ScanBox 6235)。

ATOS解决方案

  • 全面的三维数据

    通过全面表面检测获得高精度数据

  • 更快的扫描时间

    测量时间超过传统三坐标测量机

  • 优化流程

    提高整体吞吐量和流程效率

  • 高投资回报率

    预计两年内实现投资回报

机匣

机匣和轴承结构开始时通常是大型铸件,需要进行数千次检查,使用传统的触觉方法通常需要数小时。这并不奇怪,因为部件有成千上万个复杂几何形状的特征,需要精度和准确性。三坐标测量机面临着测量自由形状轮廓表面的挑战。这使得航空航天制造商在满足行业严格要求和完成订单积压的同时,还在寻找一种能够测量这些大型复杂结构的方法。

  • 请注意,所示产品现已成为蔡司工业质量解决方案产品组合的一部分,并已更新了新的外壳。

解决方案

ATOS技术是检测产品质量,特别是铸件及其型材公差的出色工具。其强大的三维光学测量能力和数据采集功能可充分进行表面检测,同时收集信息以发现铸造过程中可能产生的表面缺陷。使用ATOS ScanBox 6235,每次扫描只需0.2秒(使用ATOS 5)即可测量重达5,000公斤、宽达3.5米的铸件。无论是配备激光压缩机和高精度的ATOS 5X,还是配备重型装载能力和两个工作区域的ATOS ScanBox,蔡司都能为您提供系统,以实现铸造工艺的全面优化和生产效率。

  • 改进铸造工艺

    铸造优化,实现最高生产率

  • 可操作的成果

    可提供用于优化制造的全场数据

  • 独特的软件功能

    解决典型铸造问题的虚拟装配工具

  • 缩短生产时间

    最快20分钟内完成高速检测

  • 实时反馈

    向制造过程反馈材料状况

  • 数字孪生

    实际部件的数字三维复制品

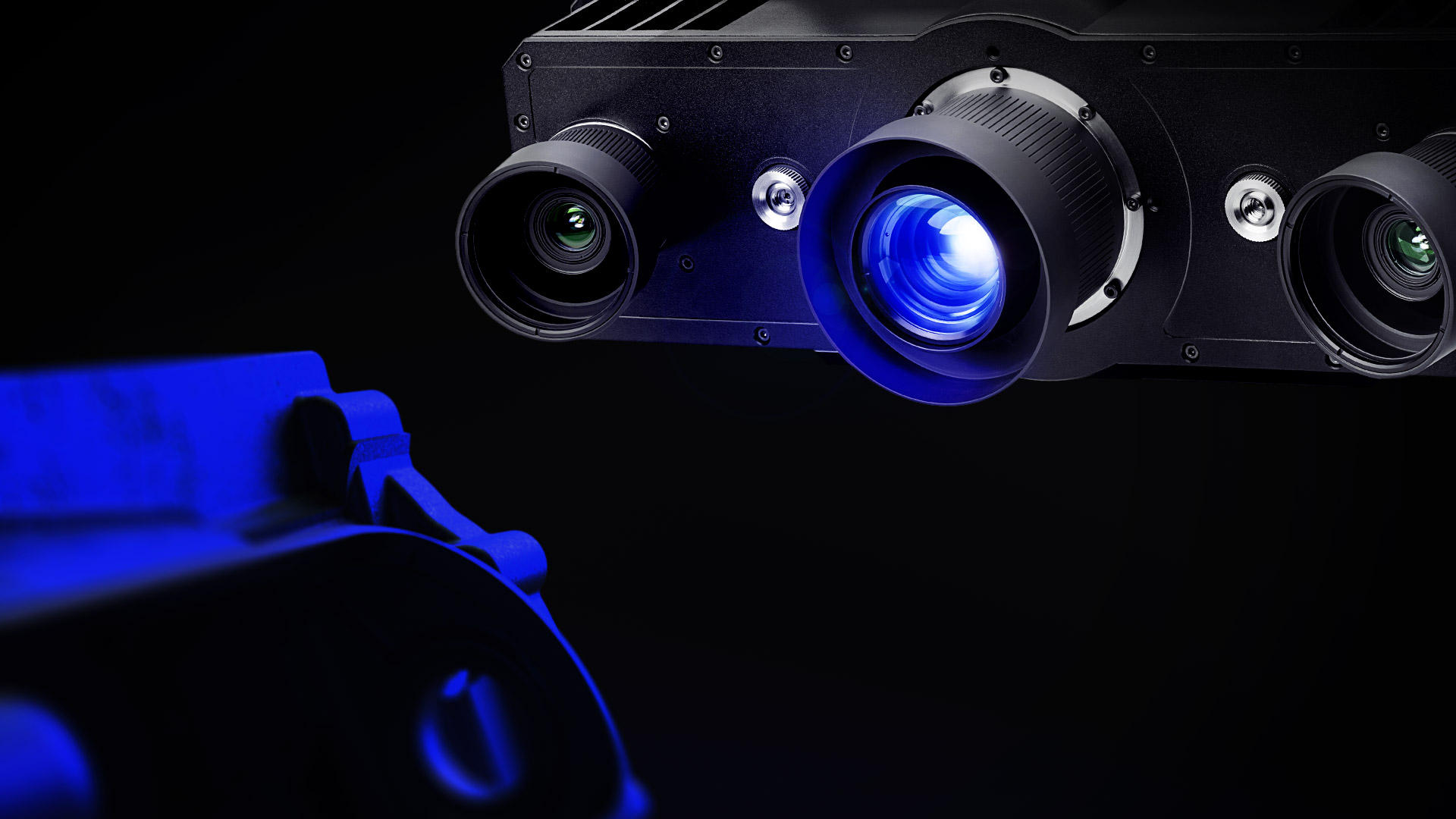

机器加工

与许多其他行业一样,在航空航天业的机械加工中,公差要求非常严格,废品率要保持在最低水平,创建一个可重复的制造过程并力求不断优化生产流程是每一个制造商的目标。加上复杂的机匣设计和提高产量的需要,给制造商带来了更大的挑战:每个部件的加工时间越长,生产率和资金的损失就越大。为满足市场需求,光学计量或系统组合将提高效率和产量,同时实现高精度和高准确度。

机器加工

一次设置可实现速度和流程优化

ATOS系统的优势在于全场数据的采集和快速测量时间,这使得航空航天公司能够在极短的时间内测量80%以上的产品。结果如何?即使将您当前的操作与ATOS解决方案相结合,也能对生产流程做出重大贡献。

蔡司解决方案的测量速度极快,可将传统技术所需的数小时测量时间缩短至几分钟。在这段时间里,ATOS可以测量更多的工件,省去了检测过程中不必要的步骤,如模具和轮廓的半径检查,或用探头进行复杂的扫描。

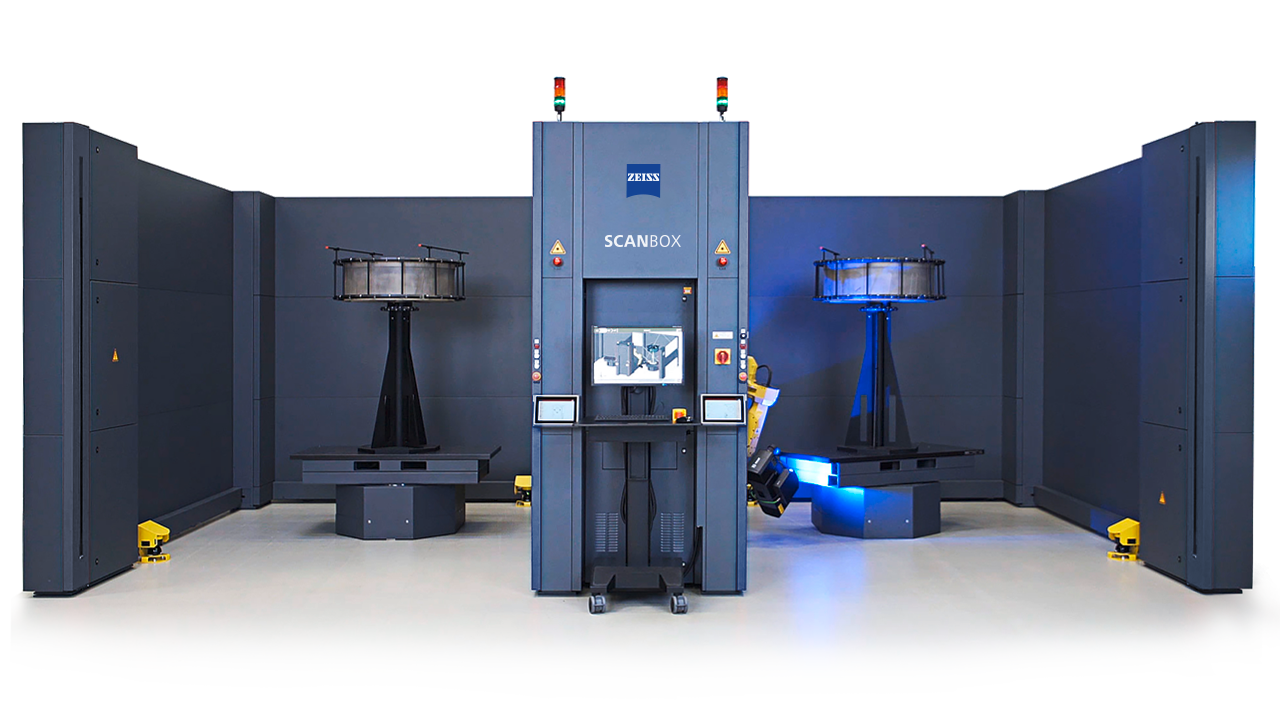

ATOS ScanBox 6235实现了更高的吞吐量。机器有两个工作区,一侧可以进行准备(装载/卸载),另一侧可以进行测量,以确保ATOS传感器持续测量。从最复杂的机匣设计到严格的公差要求,ATOS系统利用高质量的数据和高速扫描使加工变得更容易,并为每家公司带来更多利润。

  • 直接编程

    智能教学,方便编程

  • 一站式解决方案

    一体化系统可减少不必要的步骤

  • 最大化车间

    优化测量空间

  • 速度和精度

    高速、高精度的结果

  • 提高产量

    全面提高机加工生产率

  • 核实准确性

    实际部件的数字三维复制品

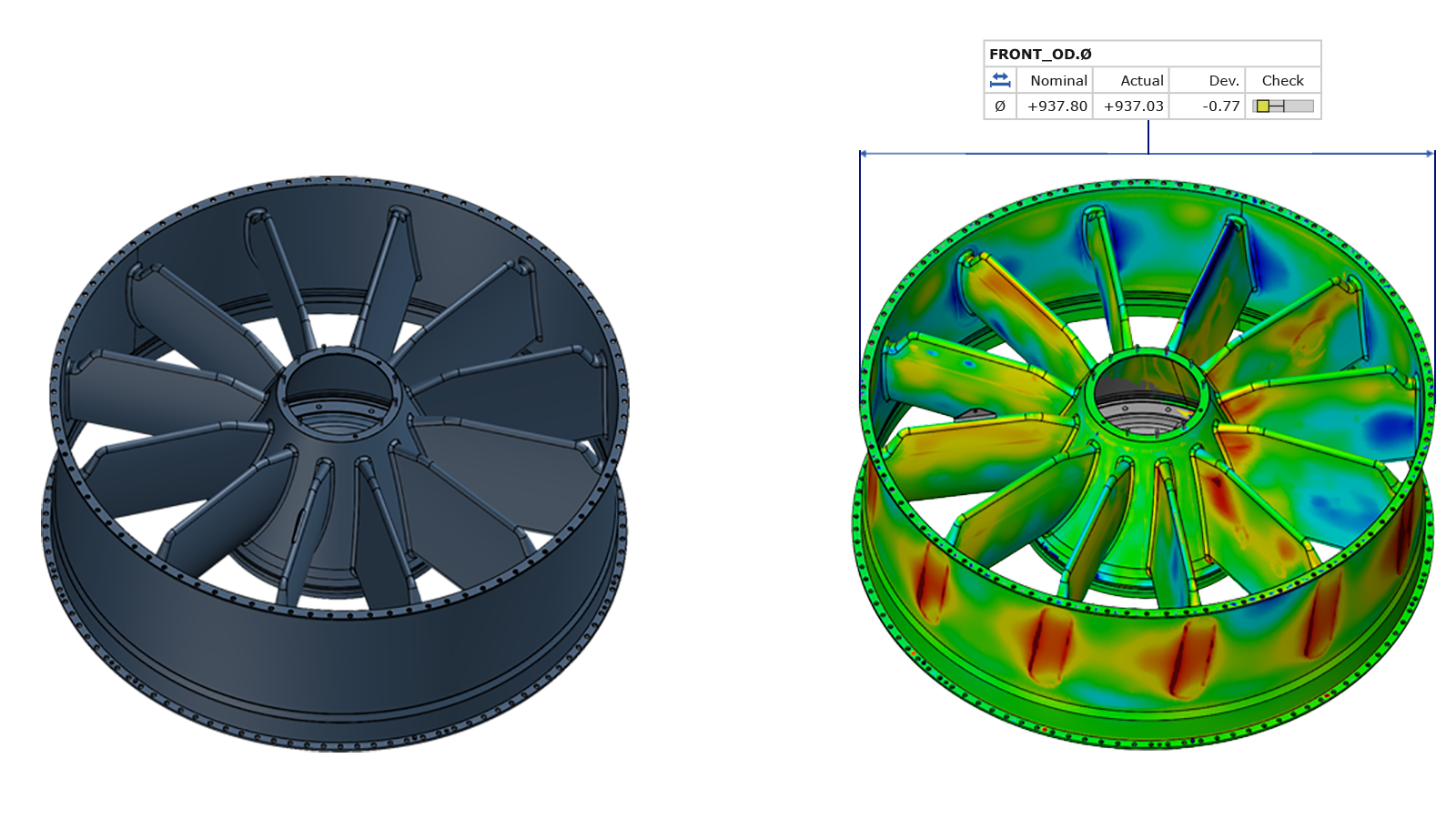

结构机匣检测软件

制造

生产航空航天机匣的最后阶段之一是对机加工部件进行复杂的制造。为了最大限度地提高飞机的安全性和性能,每次制造过程都必须极其精准和准确。由于焊缝的形状和位置多种多样且错综复杂,因此通过光学计量提供的三维数据是对其他技术的有力补充,可确保接缝的精准制造以及制造过程的可重复性和可靠性。制造商一直在努力寻找某种三维扫描仪以作为一体化解决方案,从而快速高效地从各个角度准确扫描多个部件,直至今天。

解决方案

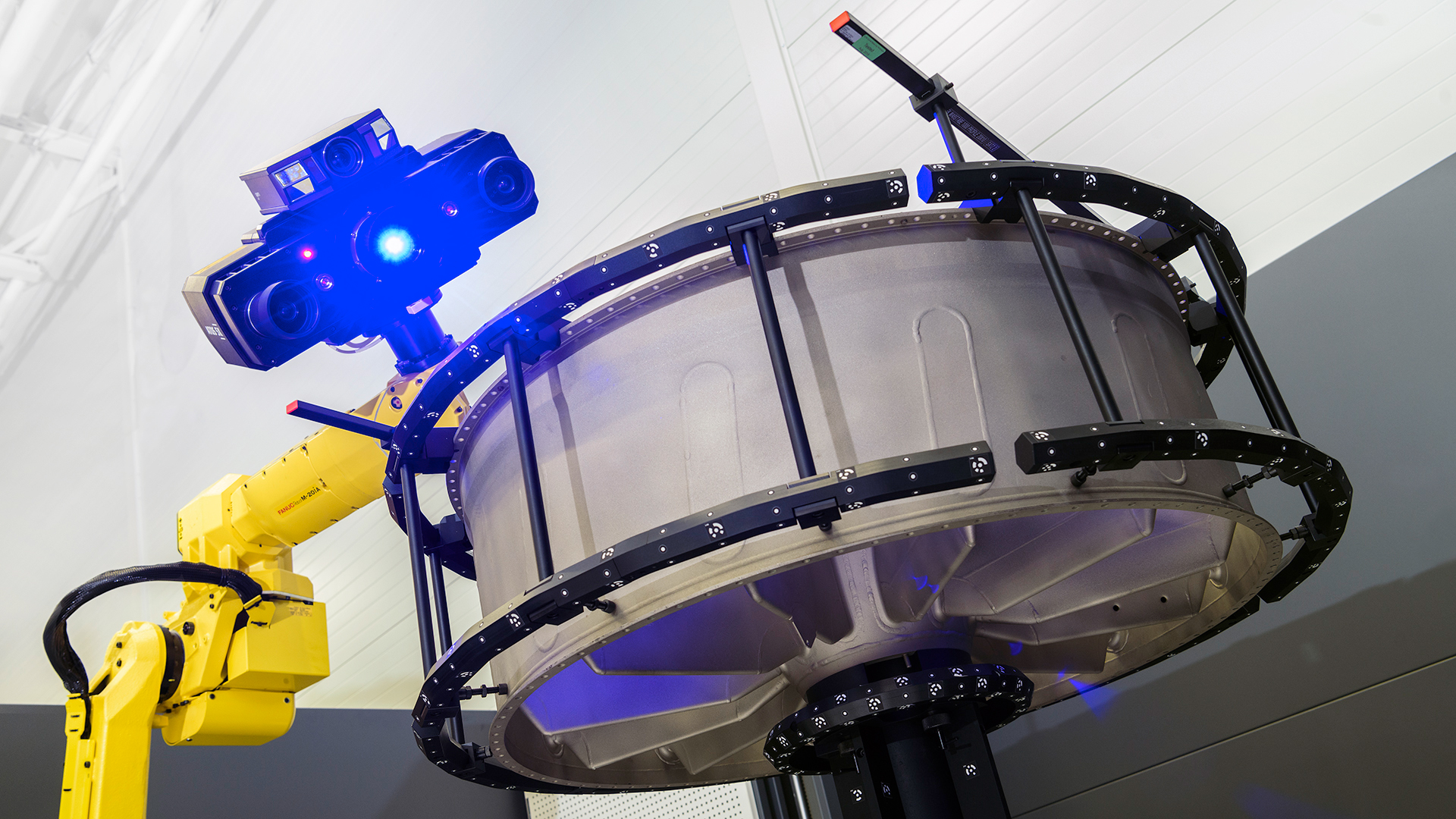

由于其尺寸、复杂性和同时快速测量多个大型部件的能力,所有ATOS系统都能满足制造过程中的诸多要求。单一检测设置是蔡司解决方案的标准配置,而触觉方法通常需要在测量周期内转动部件,以便从两侧进行检测。使用ATOS ScanBox,可以将结构件放置在工作区域的中间,提供产品上方和下方的测量数据。

客户需要充分利用ATOS的小检查周期。幸运的是,ATOS ScanBox提供的可扩展解决方案可快速高效地满足您的所有制造需求。

无论是高生产通量、专门用于小部件检测,还是对多个部件同时扫描,ATOS ScanBox都具有不同的优势。哪些因素使蔡司解决方案成为理想之选?其可优化生产率,以提高制造检测流程的盈利能力。

  • 多用途数据

    用于检测和材料厚度验证的多功能三维数据

  • 简化流程

    简化制造流程,实现最优效率

  • 虚拟装配

    利用软件功能进行产品开发和工具试用

  • 洞见详情

    有关趋势分析和统计过程控制(SPC)的信息

  • 三维数据分析

    完成焊接形状和位置检测的分析测量

  • 最大化车间

    优化测量和检查室
