什么是三维模型?

三维模型是物体在三维空间中的数字复制品。它们能让我们直观地看到现实中难以捕捉的事物。与只有长度和宽度的二维图像不同,三维模型还有第三个维度:深度。三维模型可用于多种应用,从视频游戏和动画到原型设计、工程和建筑等工业应用。它们是三维打印流程的重要组成部分,因为它们是打印实物的基础。

如何创建三维模型?

创建三维模型有多种方法,包括使用三维扫描仪、CAD软件、建模软件和摄影测量。三维扫描仪可以扫描实物,并通过软件将其转换成三维模型。CAD软件通常用于创建工业应用模型,而建模软件则适用于多种应用,如创建电影动画或视频游戏。摄影测量是利用照片生成三维模型的另一种方法。

特别是在工业制造和质量控制领域,三维测量技术的应用具有重要意义。在这里,蔡司是测量系统和光学技术的主要参与者和供应商,可用于生产和质量保证。此外,计量学在创建三维模型和检测使用三维打印技术制造的部件方面也发挥着重要作用。

从三维扫描到三维模型

三维扫描是一种能够将实物转化为数字三维模型的技术。使用三维扫描仪可以扫描物体、部件、建筑或景观,并将其转换为数字格式。

创建三维模型的三维扫描方法不止一种,而是多种。常用的方法有条纹光投影法、激光三角测量法以及摄影测量法。此外,还使用了飞行时间技术。

蔡司T-Scan Hawk 2
  • 条纹光投影中,三维扫描仪将条纹图案投射到物体上。表面图案的变形提供了确定测量点和检测物体表面所需的数据。

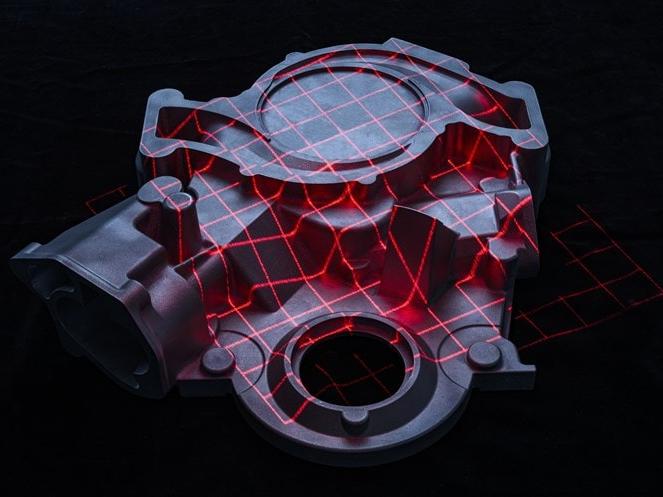

  • 激光三角测量中,激光束会射向物体。然后,扫描仪捕捉反射光,识别曲面点并测量其距离。
  • 摄影测量法是一种利用照片创建三维模型的方法。通过对照相机或扫描仪拍摄的图像进行几何分析,确定物体在空间中的坐标。#
  • 飞行时间技术中,光脉冲射向物体,然后测量反射光返回所需的时间。

蔡司为您提供各种三维扫描仪及其配套软件:从便携式手持扫描仪到可安装在机械臂上的三维扫描仪。
您的优势:配套软件直接包括在内。在蔡司,您可以找到符合您要求的三维扫描仪。

创建三维模型使用了哪些技术和工具?

三维扫描仪和软件用于执行三维扫描。三维扫描仪有多种类型,包括手持便携式扫描仪和用于捕捉建筑或景观等大型物体的固定式扫描仪。软件用于将捕捉到的数据转换和处理为三维模型。

如何避免三维扫描过程中出现错误?

在通过三维扫描创建三维模型时,可能会出现各种错误,如光照不均、曝光过度、曝光不足、运动模糊或失真。为避免出现误差,重要的是要对物体进行稳固定位,控制照明条件,并对扫描仪进行正确校准。选择正确的扫描技术和设置也有助于尽可能减少错误。

哪些文件格式适合三维模型?

大多数三维建模软件都支持STL文件格式,这是一种广泛使用的三维模型文件格式。其他常见的文件格式包括OBJ、FBX和Collada。需要注意的是,每种文件格式都有不同的功能和限制。

三维模型

三维模型创建后可以修改吗?

如果在三维模型创建过程中出现问题,或者需要在创建后进行更改,有多种方法可以解决问题。例如,可以执行额外的后处理步骤,如去除不需要的元素或添加纹理。如果问题出在三维建模本身,可以使用建模软件或CAD程序中的各种工具和功能来纠正错误。

使用CAD程序创建和编辑三维模型

CAD程序是一种创建和编辑三维模型的软件。它具有多种功能,可以进行精准建模。程序种类繁多,有简单的免费程序,也有复杂的付费程序。要使用CAD程序,必须了解其操作和建模知识。

CAD程序可以创建和编辑适合三维打印的复杂三维模型。不过,重要的是要确保模型符合三维打印的要求,以避免在打印过程中出现错误和问题。还应注意确保所选文件格式与打印机兼容。利用CAD程序,既可以创建简单的三维物体,也可以创建可用于工业领域的复杂部件。

创建三维模型用于打印

三维打印技术在私人和工业领域广泛应用。这是一个利用特殊技术和工具将三维模型转化为实物的流程。在这一流程中,模型被分成若干小层,通过三维打印机逐步应用到板上,然后融合在一起,直至完成三维物体。

根据物体类型和所需质量的不同,三维打印使用了不同的技术和工具。例如,这些设备包括FDM打印机、立体光刻打印机、粘合剂喷射打印机和粉末床熔融打印机。每种技术都有其优缺点,适用于不同的应用领域。

三维打印可用于制造从简单原型到复杂部件的各种零部件。通过精心规划可以避免三维打印中的错误。这包括对三维模型及其设计进行全面审查,根据所选技术和材料优化设计,以及正确设置打印机及其参数等。在打印过程中观察物体也很重要,以便及早发现和纠正错误。

结论:轻松创建自己的三维模型

三维模型是借助专用软件创建的物体三维数字图像。创建三维模型有多种方法,例如使用CAD程序或三维扫描仪配合软件。在创建三维模型时,必须避免错误,以达到理想效果。最终,三维模型可以通过三维打印技术转化为实物。根据不同的技术和材料,使用不同的工具。三维打印可用于快速、经济地生产复杂部件。总之,三维建模和三维打印为工业和私人领域提供了许多可能性,帮助用户创建和实施自己的三维模型。

通过充分的准备和精心的操作,您可以创建自己的三维模型。蔡司为您提供必要的硬件和软件。从固定式和可安装式三维扫描仪到小型手持式扫描仪,总有一款适合您。请相信我们的HandsOn计量解决方案
