STL文件
什么是STL文件?
在3D打印中,使用的是STereoLithography文件格式,简称STL文件。STL也是标准三角测量语言的缩写。这种标准化格式使用多边形网格(由单个三角形面组成)在计算机上表示三维物体的表面。

STL:3D打印中不可或缺的界面

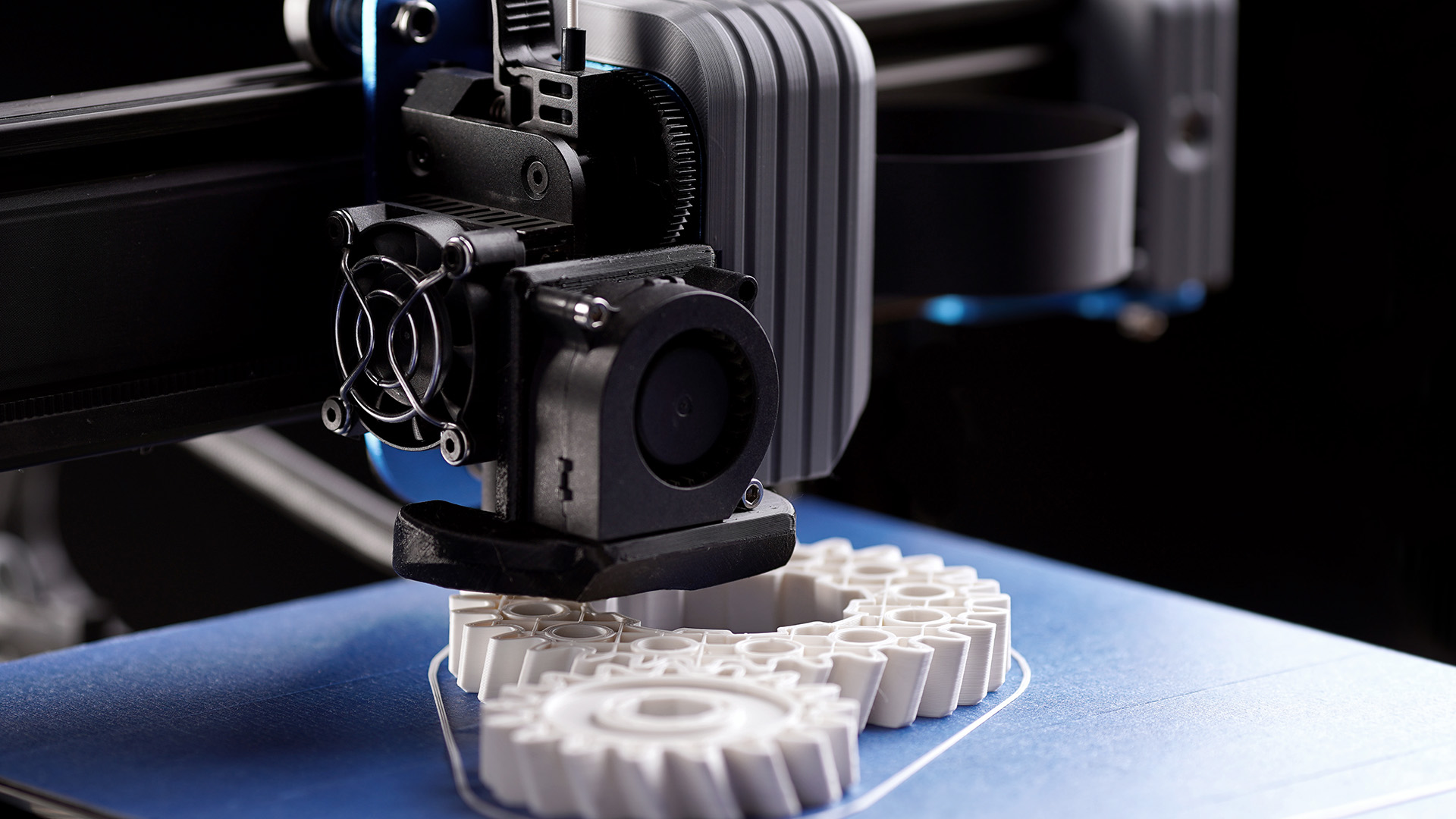

与激光或喷墨打印机类似,三维打印机也需要包含相关处理信息的数据。不过,这些设备无法直接处理STL文件,因此必须额外通过一个实用程序来进行,这个程序通常包含在交付范围内。
3D打印机逐层创建物体;软件会将要打印的模型分成若干层。程序还会确定打印头在x轴和y轴上的移动距离,以及承接平台在z轴上需要跟进的速度。加工温度也可以进行设置。如果设置选项不够用,专业零售商可提供具有更多功能的解决方案。

STL:关键在于演示
具有直线轮廓的形状可以很容易地用三角面片来重现。然而,对于带有曲线元素的形状,情况就不同了。使用STL文件时,无法直接呈现圆形部分,因为这些面片是由平面构成的。球体、圆柱体之类的物体乍一看似乎设计得很完美,但放大后就会发现,光固化成型(立体光刻)所用的三角形是呈凸状或凹状排列的。其原理与数码照片的结构类似,在数码照片中,众多像素相互作用从而形成曲线。
转换、导入和导出STL文件
STL格式使用三角形来描述物体的表面。依据其尺寸大小,它们可能由多达数百万个多边形组成。填充密度越高,所占用的工作内存就越多。使用哪种软件创建三维模型并不重要。几乎所有建模和CAD程序都支持这种文件格式。它可以轻松导入和导出,例如导入到ZEISS INSPECT软件中。将文件双击打开保存为STL格式即可。
软件是如何创建STL文件的?
众多元素由非均匀有理B样条(NURBS)构成。曲面被划分为数学上定义的曲线和节点,它们特别适合用于对具有复杂轮廓的圆柱部件进行建模。然而,基于线条的规格并不适用于3D打印机。因此,在进一步处理之前,必须将所有物体区域转换为不带纹理的多边形网络。这样可以确保将项目保存为STL文件时不会出现任何问题。
在转换过程中,如果模型上出现间隙或突出的边缘,CAD程序自带的工具足以轻松修复这些表面问题。
