光学三维扫描

ATOS Q

质量始于Q

ATOS Q是一款工业三维扫描仪，凭借其广泛的测量范围，可用于多种应用。除内置了我们高端自动化系统的众多功能外，ATOS Q轻巧的设计还便于运输，为用户提供了更多的便利和灵活性。

  • 紧凑
  • 可移动
  • 灵活
页面内容
联系我们

全新ATOS紧凑机型

ATOS Q性能可靠，用途广泛，因此完全适用于复杂的测量和检测任务。紧凑的系统可满足较高的计量要求。

  • 第三方内容被阻止

    由于您的cookie首选项，视频播放器已被阻止。要更改设置并播放视频，请点击下方按钮并同意使用“功能性”跟踪技术。

可靠耐用：真正的ATOS传感器

在几乎所有行业中，ATOS传感器均已作为光学三维测量系统立足。其成功得益于精密的光电技术、坚固耐用的传感器设计和功能强大的软件。ATOS Q将这一成功案例推向了更高的层次：该传感器出色实现了设计、技术和性能的三合一。结果便是一个具有真正ATOS基因的多功能紧凑型系统。

  • ATOS设计

    ATOS Q专为工业用途而开发，即使在恶劣条件下也能提供完全可溯源的测量结果。坚固耐用的光学三维传感器的光学和电子系统具有防尘和防溅功能，使所有ATOS Q传感器都非常适合从测量室转移到车间。ATOS Q传感器操作简单方便，满足用户期待。

  • ATOS技术

    ATOS Q能够快速、详细地捕捉质量信息，为轻松解读这些信息提供可靠的依据。其三重扫描原理为测量反光表面和有凹痕的物体提供了优势。蓝光均衡器可提高光源亮度，并将均匀、无斑点的光线传输到投影装置。

  • ATOS性能

    得益于蓝光均衡器和快速数据处理功能，ATOS Q的出众性能给人留下了深刻印象。蓝光均衡器可实现高速条纹投影，功能强大，即使在不配合的表面上也能实现短时间测量。配备光纤电缆和坚固插件连接的工业端口可实现高数据通量。

多用途：ATOS Q不惧挑战

紧凑的ATOS Q传感器用途非常广泛。其可以在蔡司ScanCobot和ATOS ScanBox 4105上通过手动、半自动或全自动操作完成复杂的测量和检测任务。

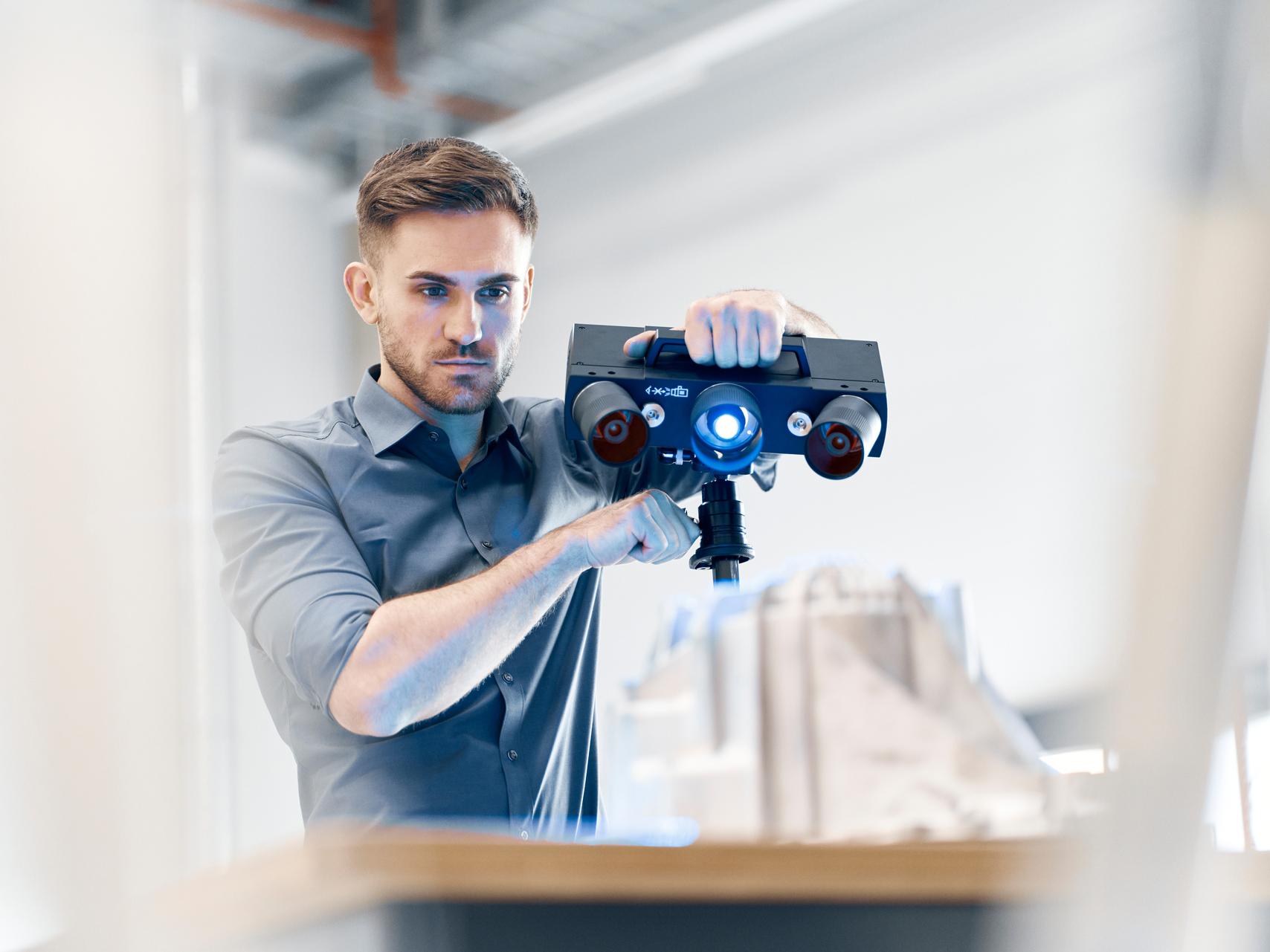

手动

ATOS Q仅重4 kg，设计紧凑，重量轻，便于移动。其可用于测量室的三脚架，也可以在生产中移动使用。

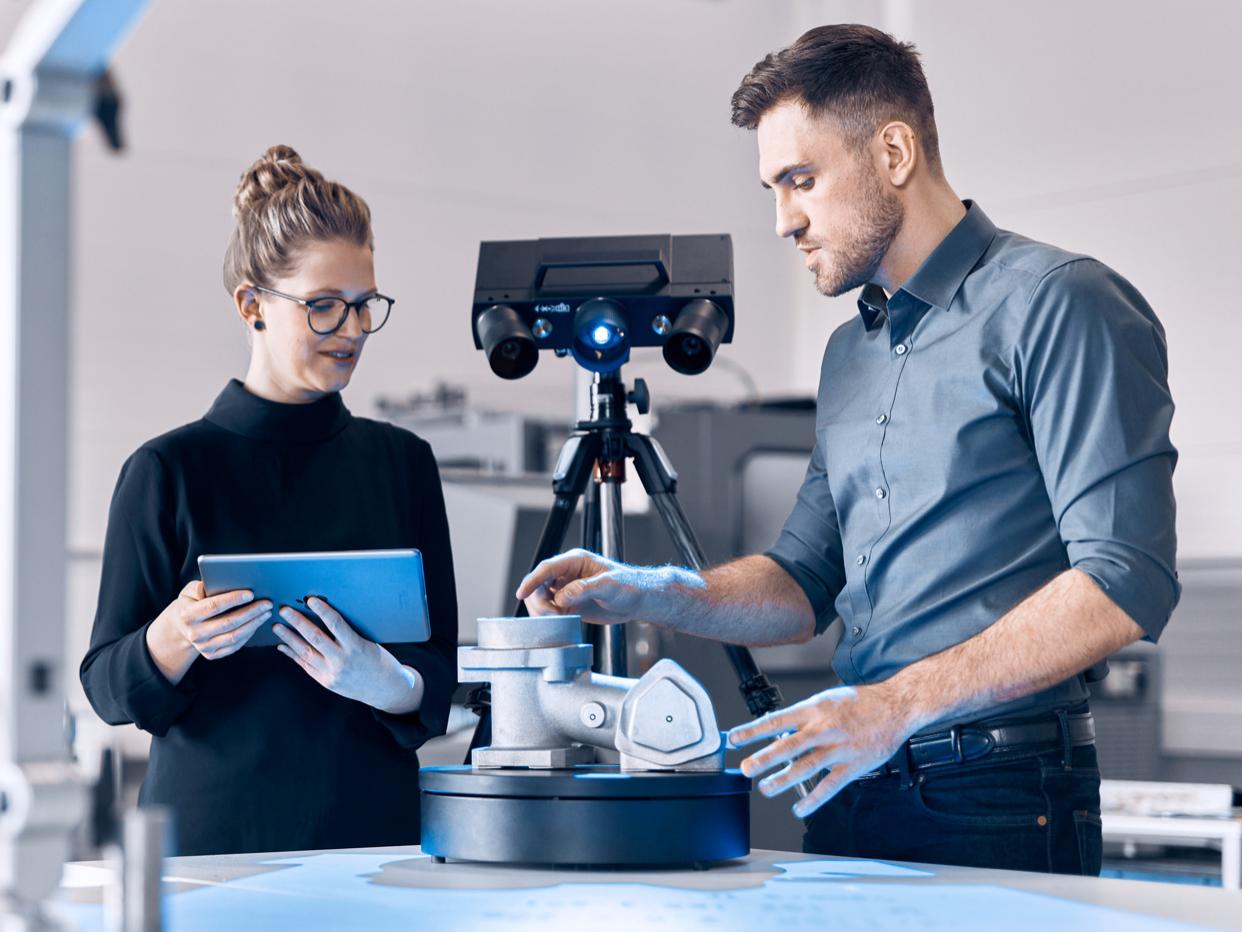

半自动

ATOS Q可与三脚架、桌面支架和旋转台或电机套件结合使用，实现半自动操作。

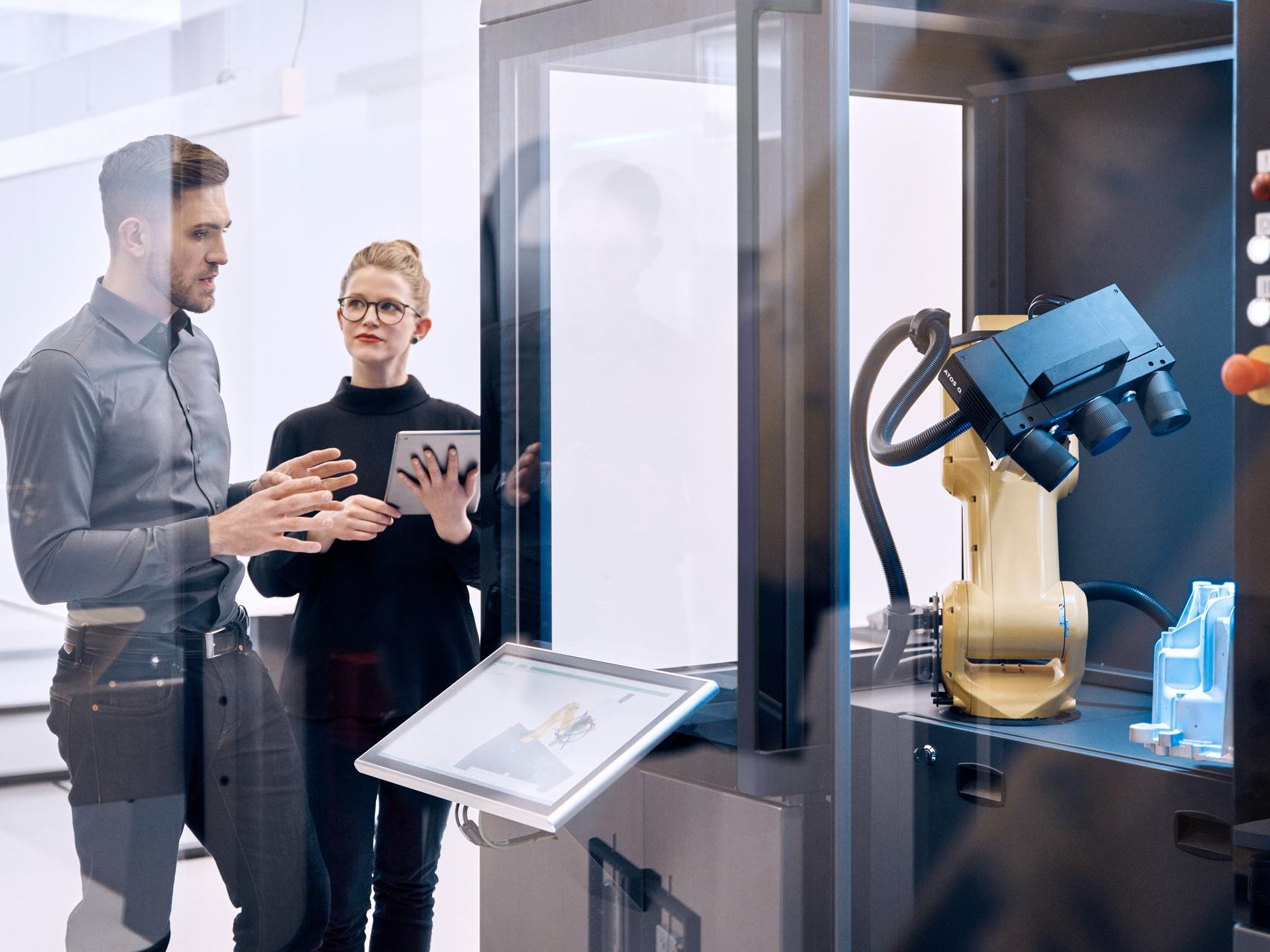

自动化

ATOS Q在蔡司ScanCobot和ATOS ScanBox 4105中效率最高。系统可实现串行质量控制，具有高产量和高工艺可靠性。

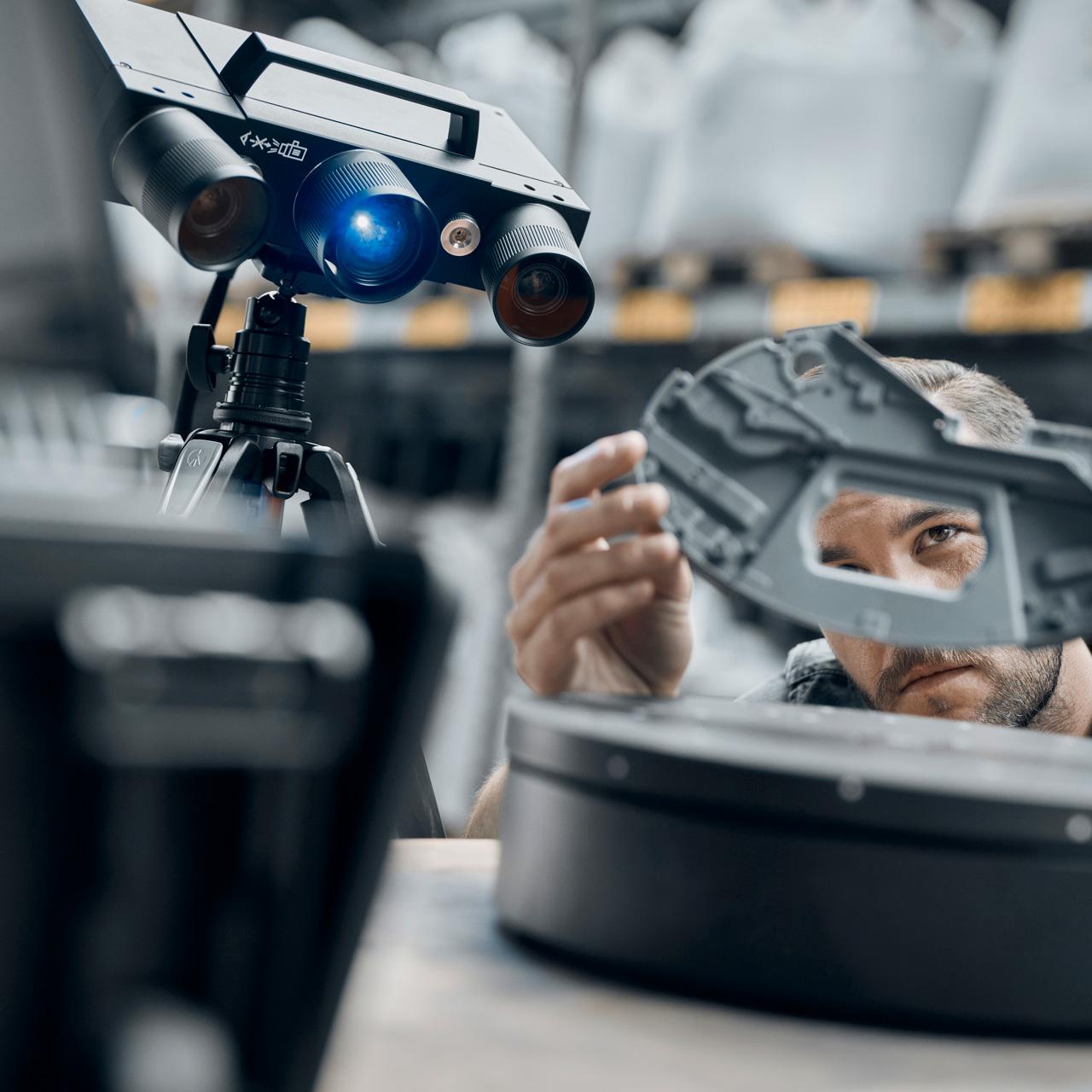

ATOS Q

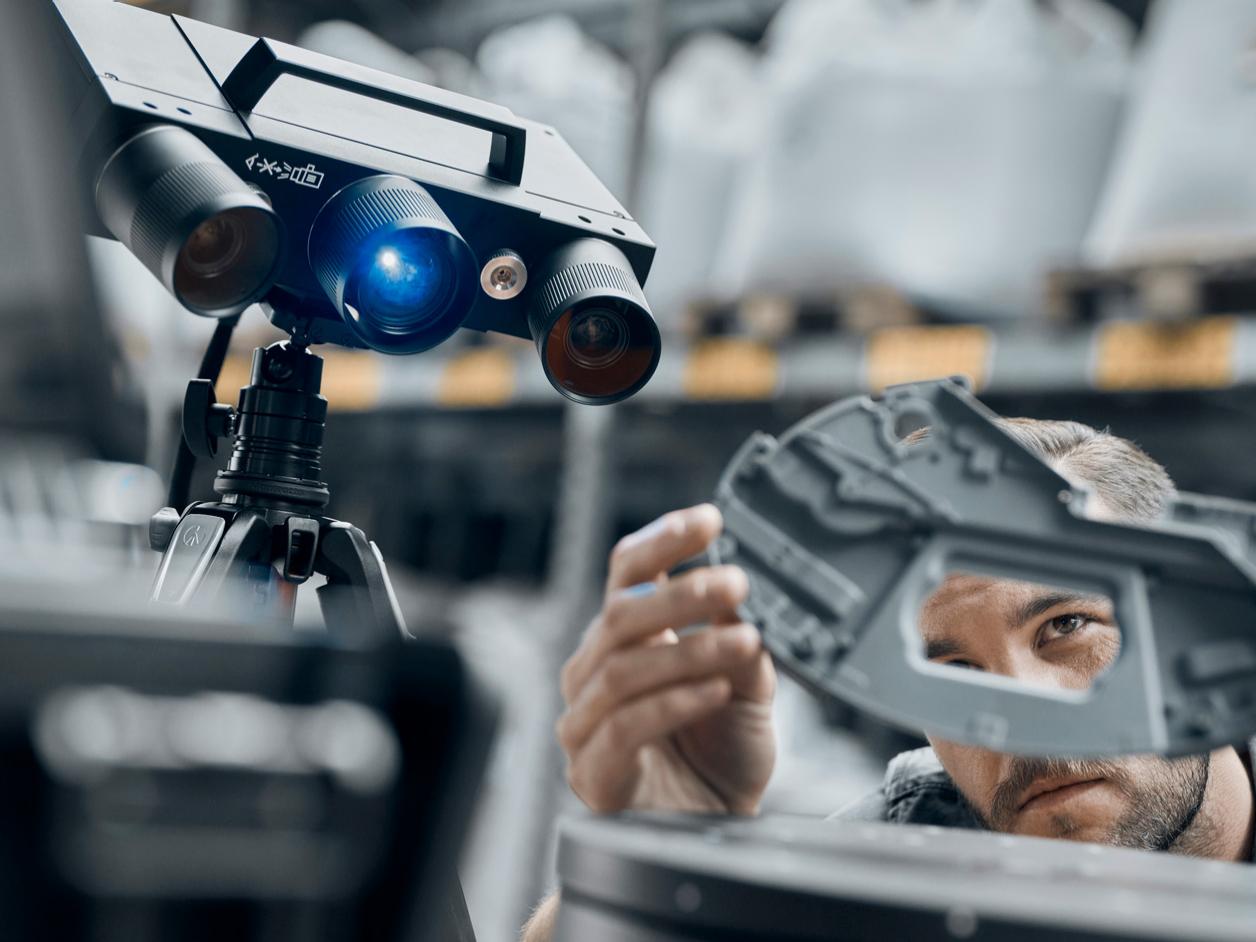

#HandsOnMetrology三维扫描网络的成员

在我们的#HandsOnMetrology平台上了解更多关于ATOS Q提供出色三维扫描的信息。

了解更多

适用于不同行业的灵活三维扫描仪

ATOS Q是一款灵活的三维扫描仪，适用于不同行业的复杂测量和检测任务。可更换镜头确保对中小型部件进行高精度测量。由于相机位置固定，可轻松在大小测量体积间转换。

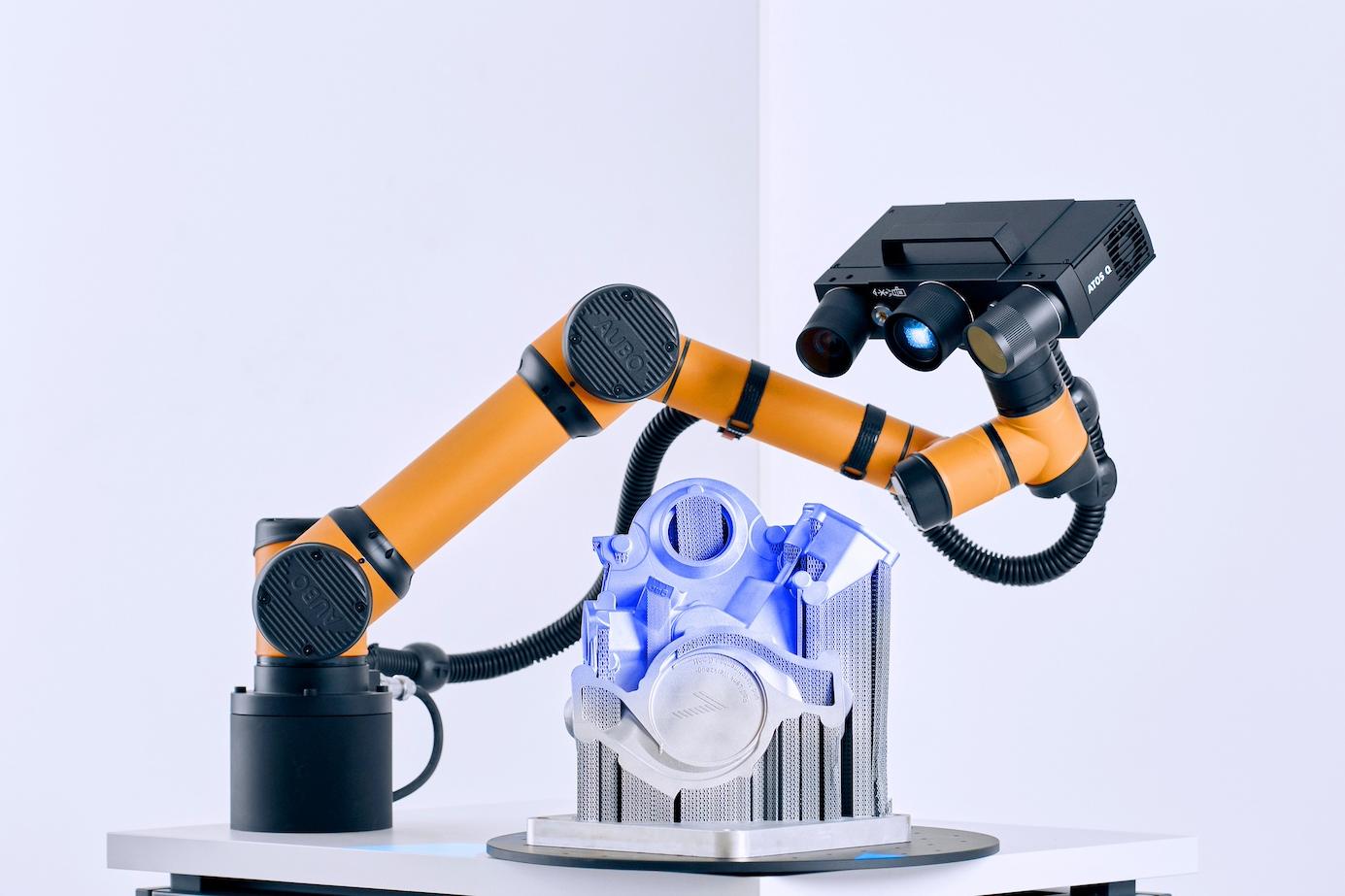

增材制造部件的质量保证

加快产品开发和发布阶段

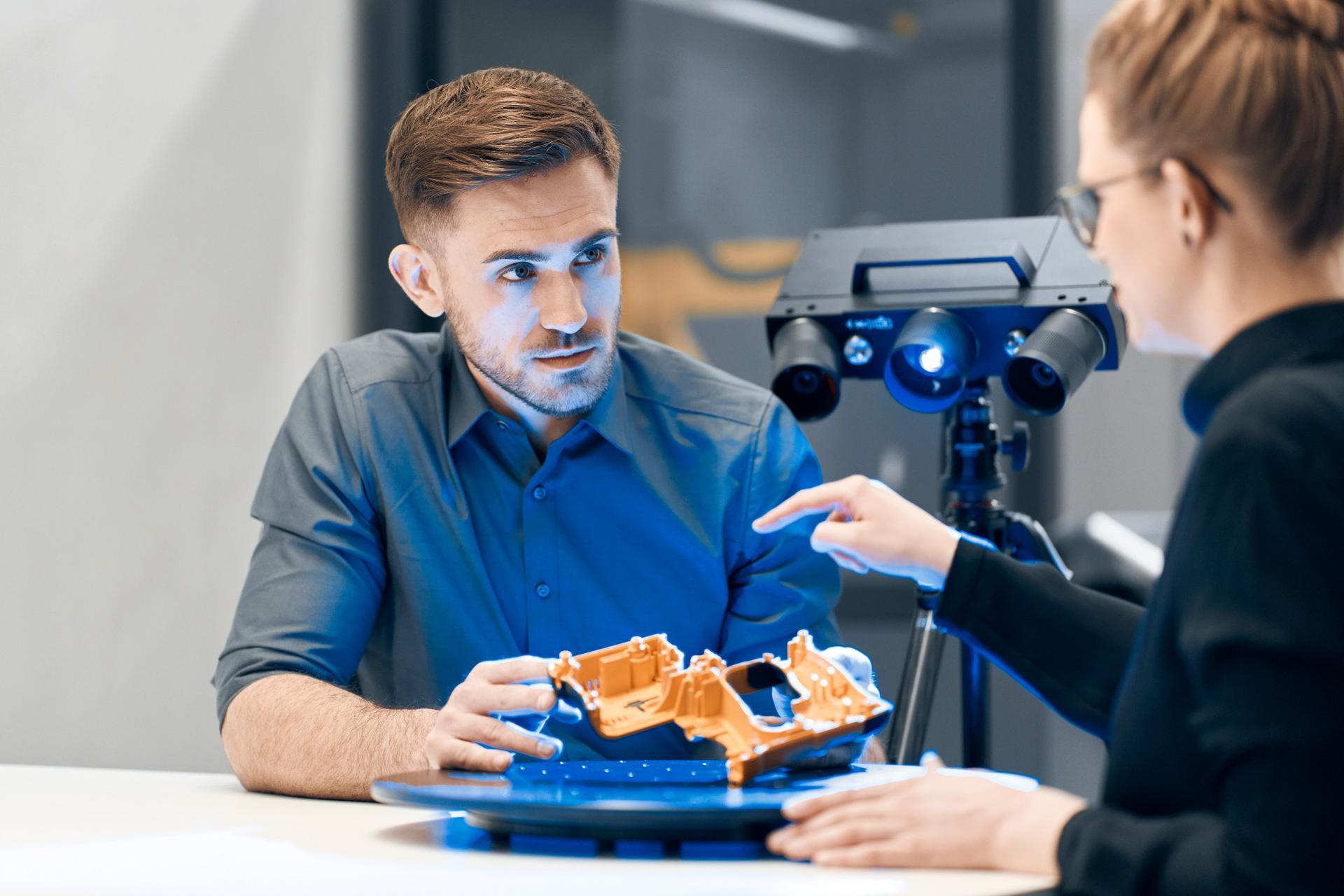

塑料部件的质量保证

加快注塑成型、吹塑成型和热成形过程的各个阶段

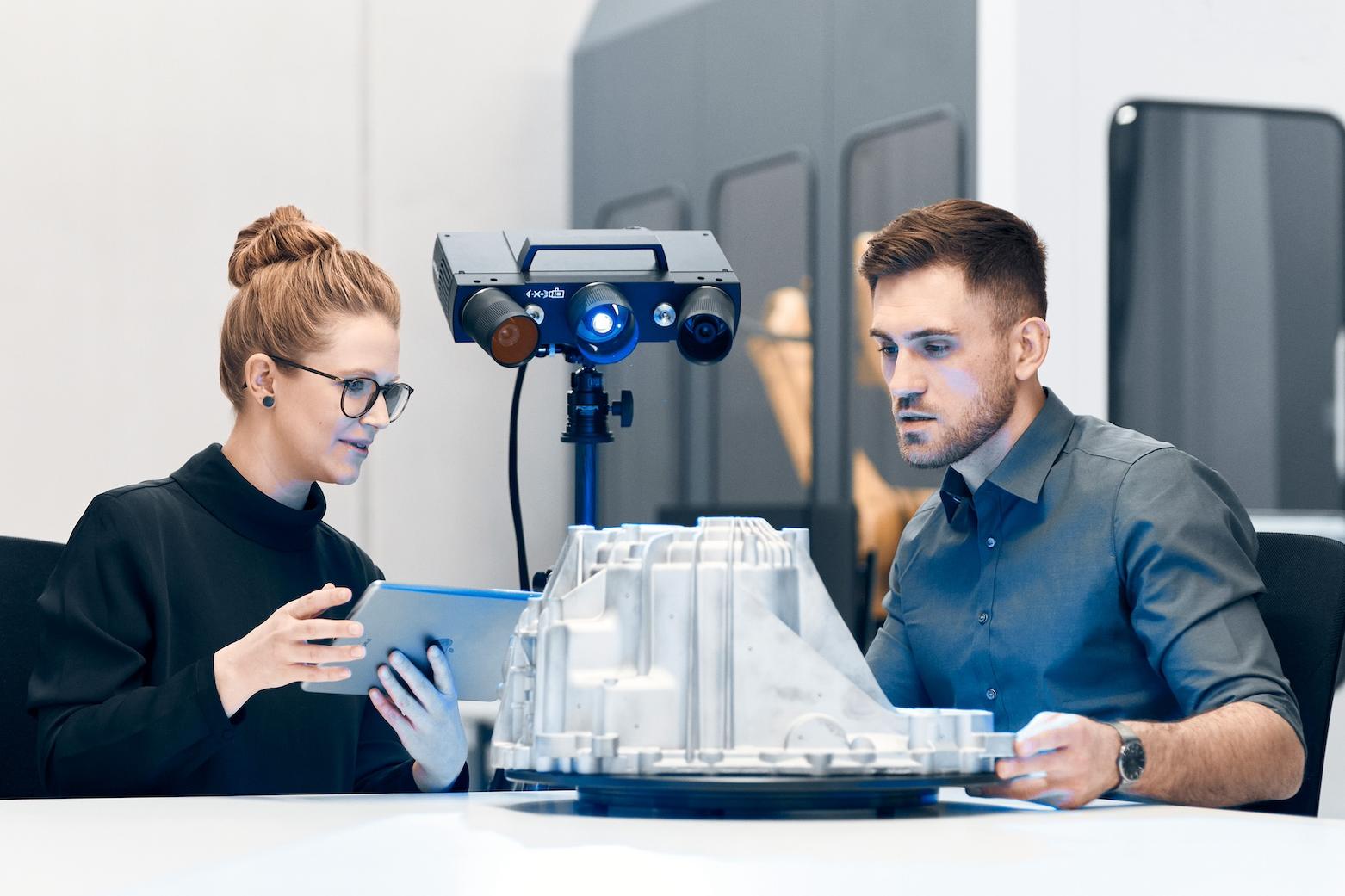

铸件的质量保证

优化砂模铸造、压铸和熔模铸造工艺

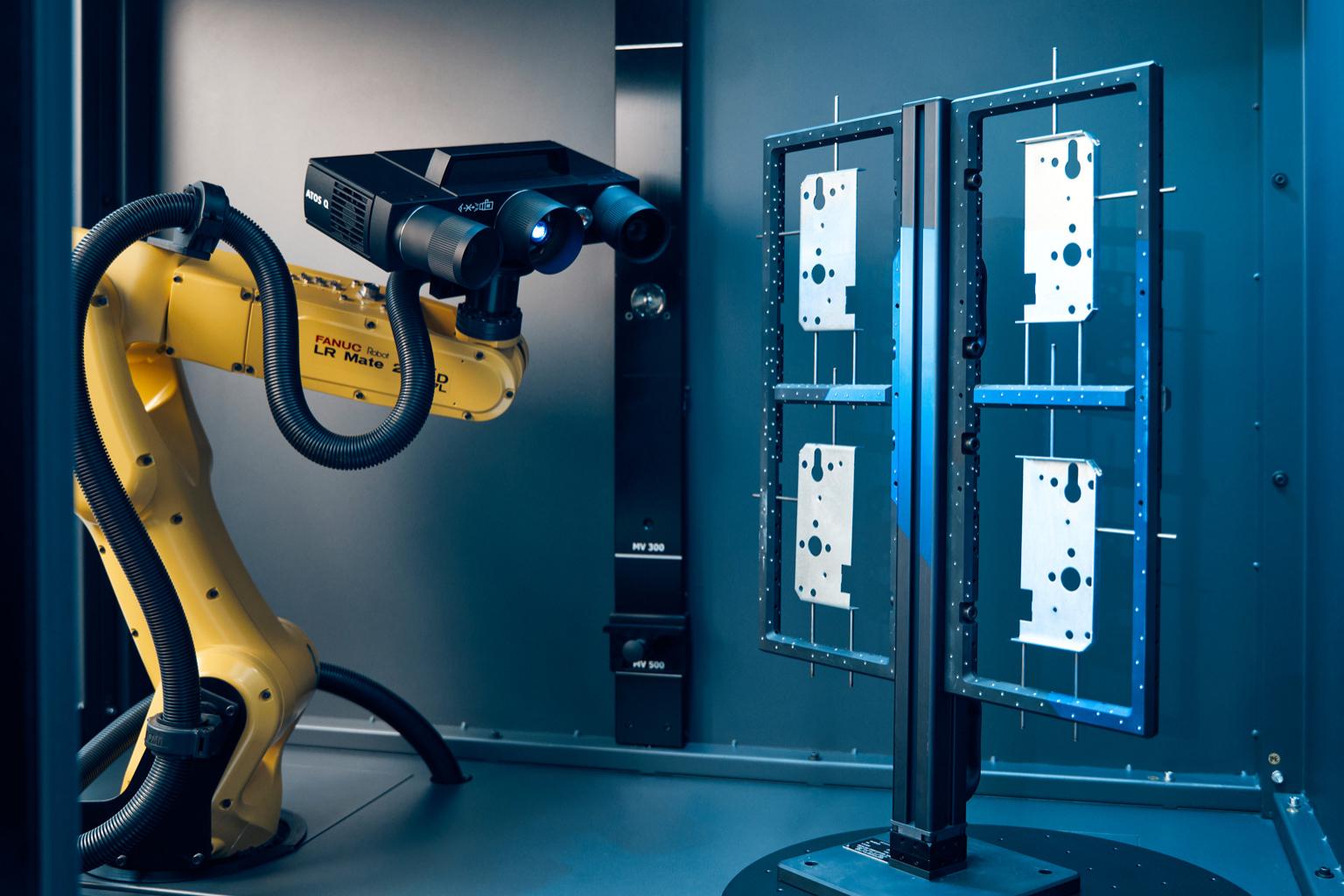

钣金件的质量保证

优化金属成形（冲压、弯曲、拉伸和压制）工艺链

ZEISS INSPECT
蔡司INSPECT

有效的分析工具

蔡司INSPECT提供一站式服务

扫描、检测和报告：该软件可指导您完成整个工作流。检查标称-实际比较以及形位公差。通过简单易懂的结果，直接进行必要的修正。使用蔡司INSPECT进行综合分析，获得全面的报告，并将测量结果整合到现有流程中。

了解更多信息

同一系列，两个版本

ATOS Q有12M和8M两种版本。传感器在扫描过程中最多可捕捉2 × 1200万或2 × 800万个坐标点。精度、分辨率和测量区域大小均可自由定义。
ATOS Q 8M
ATOS Q 12M

光源

LED

LED

单次扫描的测量点

800万

1200万

测量面积[mm²]

100 × 70 - 500 × 370

100 × 70 - 500 × 370

点距[mm]

0.04 - 0.15

0.03 - 0.12

工作距离[mm]

490

490

重量

约4 kg

约4 kg

尺寸

约340 mm × 240 mm × 83 mm

约340 mm × 240 mm × 83 mm

线缆长度

10 m光纤电缆

10 m光纤电缆

操作系统

Windows 10

Windows 10

测量体积

50, 100, 170, 270, 350, 500

50, 100, 170, 270, 350, 500
