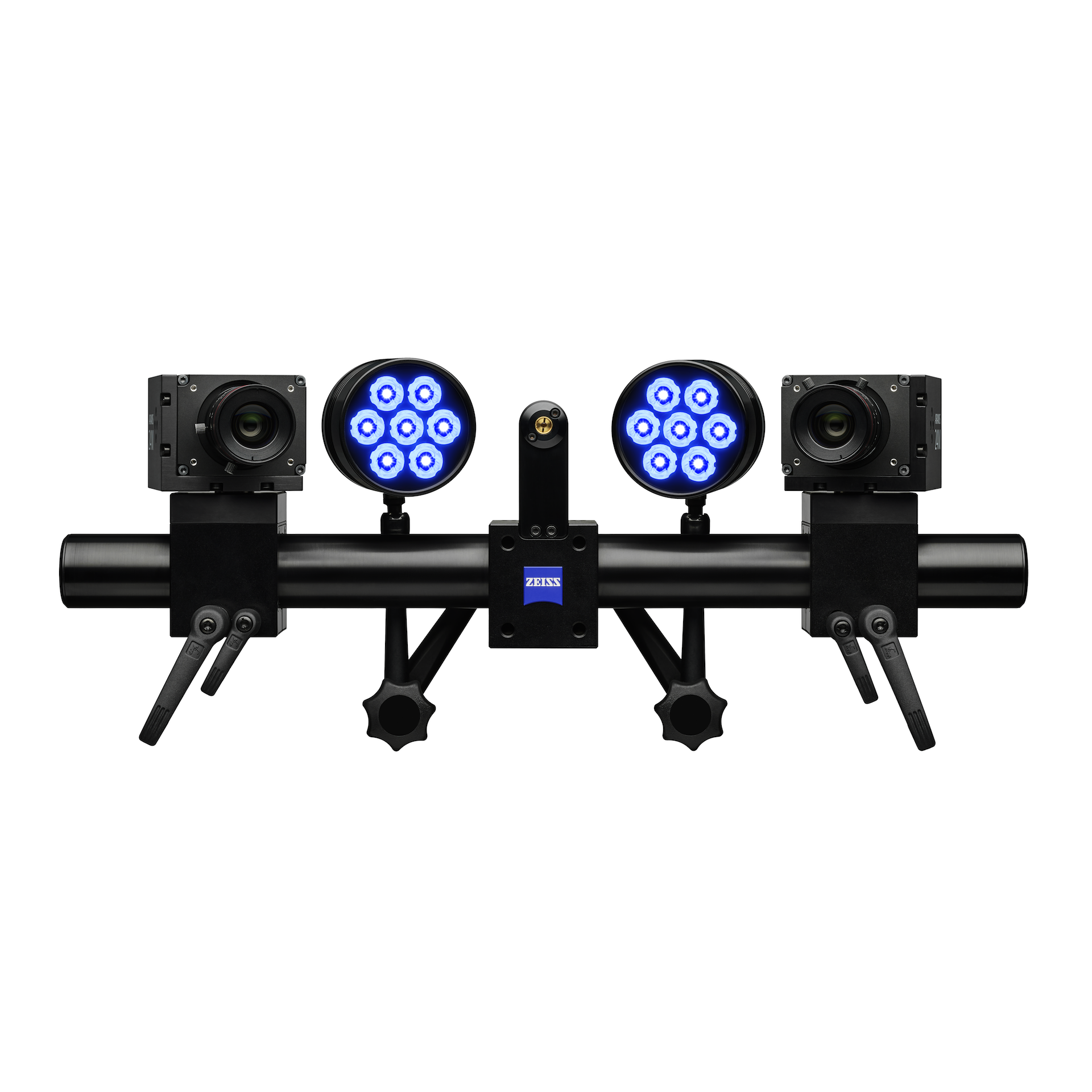

蔡司ARAMIS Adjustable 24M

蔡司ARAMIS Adjustable 24M

以高精度测量应力和应变

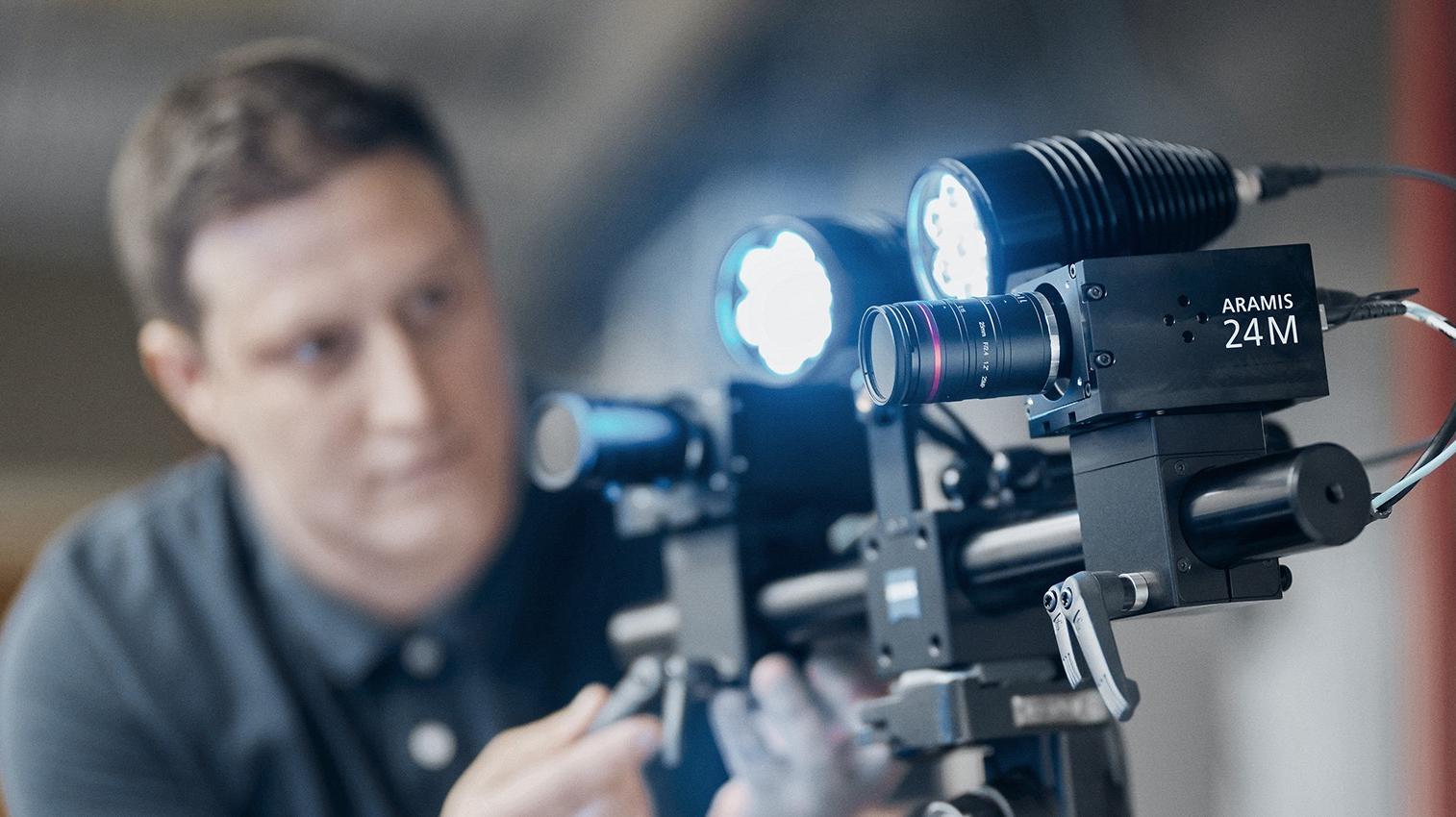

蔡司ARAMIS Adjustable 24M结合了先进的技术和高灵活性。两台2400万像素的相机可捕捉三维位移和表面应变的微小细节,点测量和全场测量均不在话下。该传感器将高局部分辨率和图像记录速率独特地结合在一起,可为各种检测任务提供准确的结果,满足研发领域的复杂需求。

  • 高分辨率测量
  • 新一代测试传感器
  • 高效的数据采集

根据快速变化的要求提供高精细图像

  • 蔡司ARAMIS Adjustable 24M

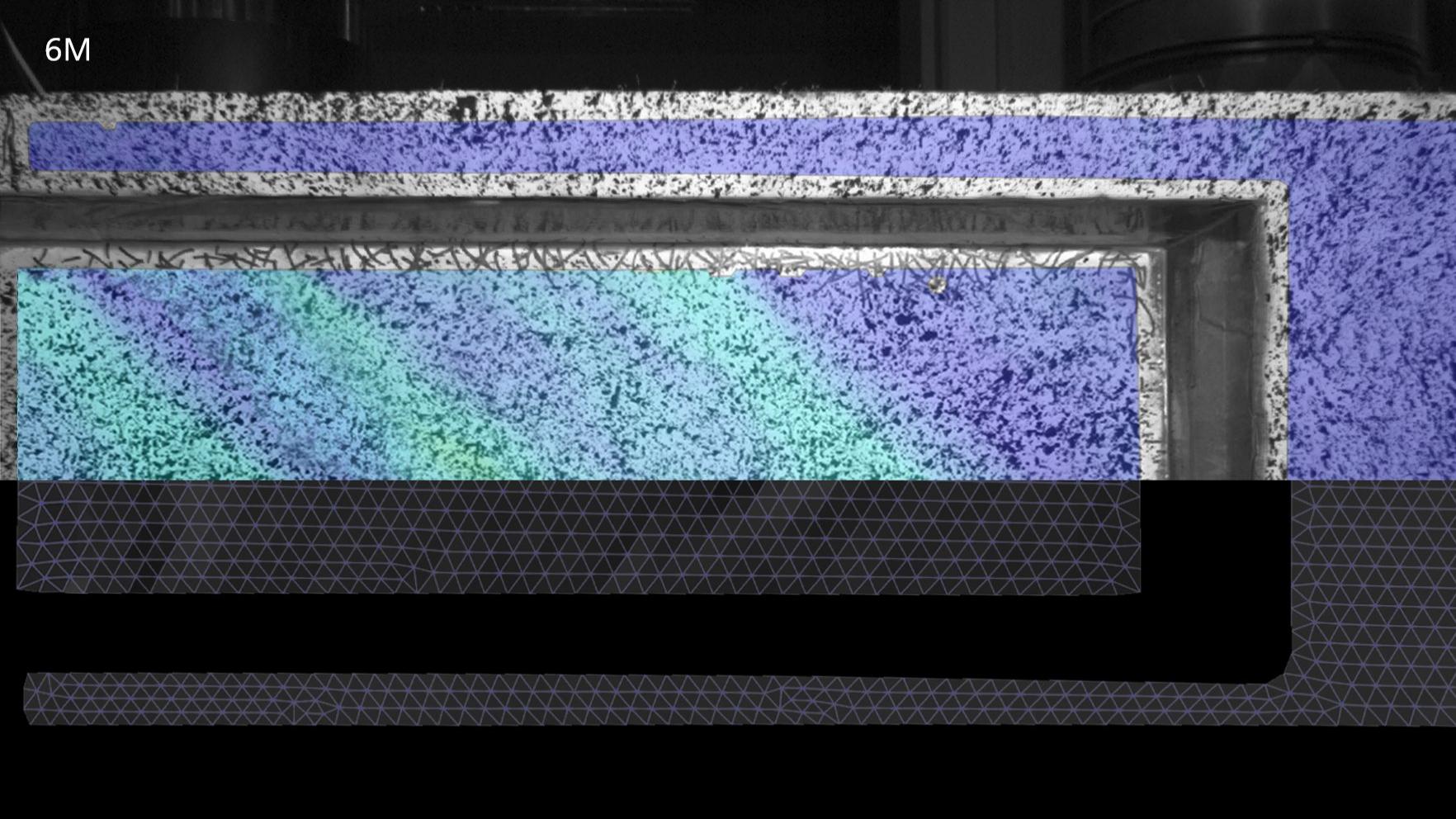

  • zeiss-aramis6m-slider
    zeiss-aramis-24m-slider

    新一代测试传感器

    蔡司ARAMIS Adjustable 24M传感器的硬件功能强大,可应对您的各种挑战,并为任何测量任务提供灵活性:背面照明确保了出色的光灵敏度,预定义的帧模式为捕捉快速运动提供了智能选项,光纤组件实现了高数据传输速率。

高效

传感器的空间分辨率很高,可在每个测量区域获取更多的三维坐标。如此便可获得更多有关丝状区域或结构的信息,并能在较短距离内测量大型物体(> 500 mm)。

  • 多功能

    蔡司ARAMIS Adjustable 24M在相机全分辨率下的帧率为每秒100帧(fps)。该帧率还可通过四种额外的帧模式提高到360 fps。结合模块化设计,该系统可适用于各种测量任务。

  • 可靠

    传感器的光纤电缆轻巧灵活,其工业网络部件能够快速可靠地处理测量数据。因此,该系统可实现高数据传输速率,并且对电磁干扰不敏感。

技术数据

蔡司ARAMIS Adjustable 24M

相机分辨率

5312 × 4448像素

帧频(fps)

100 fps @全分辨率

350 fps @ binning(2656 × 2224像素)

185 fps @ 5312 × 2240像素

270 fps @ 5312 × 1472像素

360 fps @ 1920 × 1088像素

测量面积(mm)

20 × 17至5000 × 4500

用于研发的准确性和多功能性

高空间分辨率、快速图像采集率和模块化设计的独特组合为处理各种测量任务提供了高灵活性。当研发过程中对传感器的要求发生快速变化时,这一点至关重要。

  • ARAMIS adjustable civil engineering
  • ARAMIS adjustable electronics
  • ARAMIS adjustable automotive

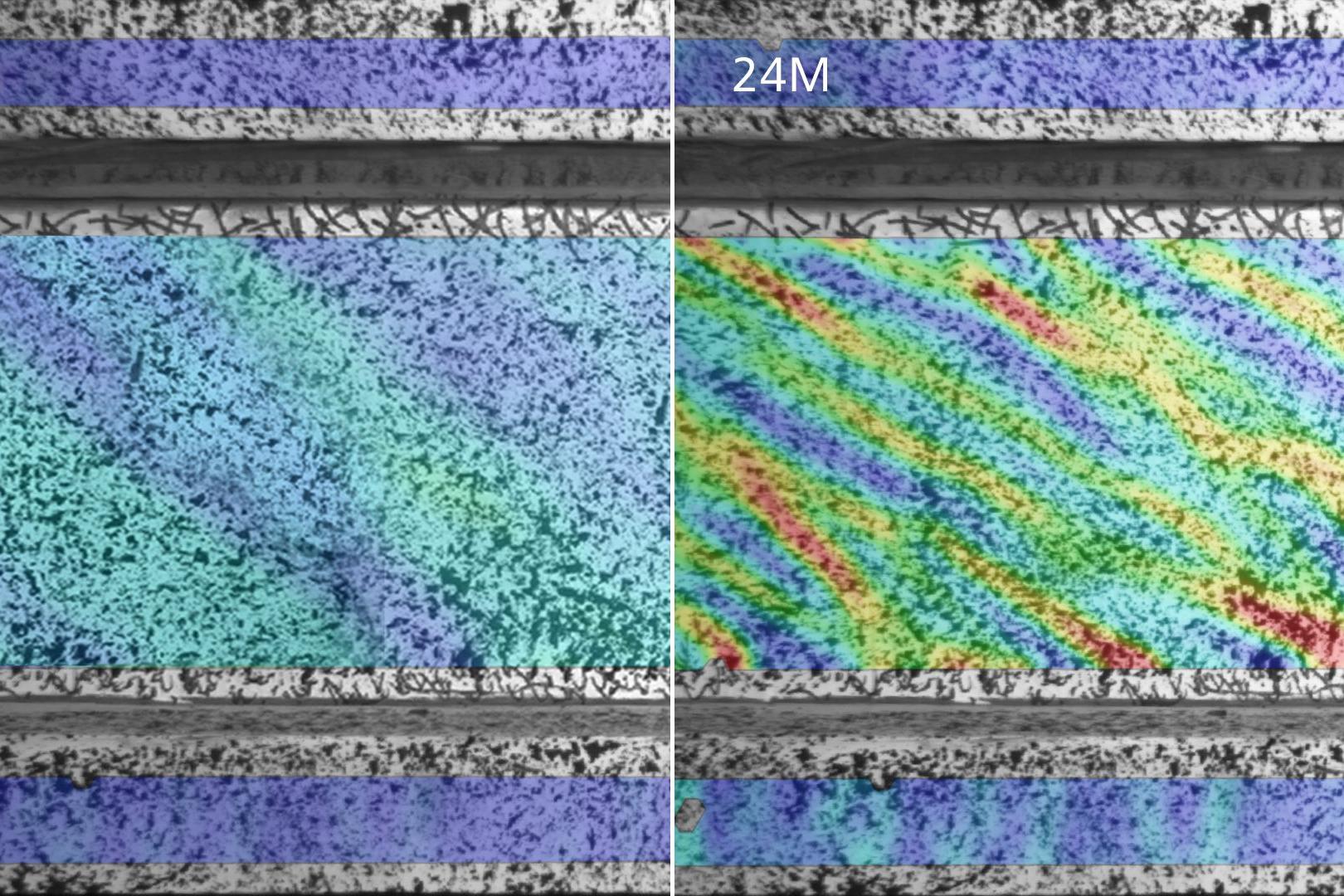

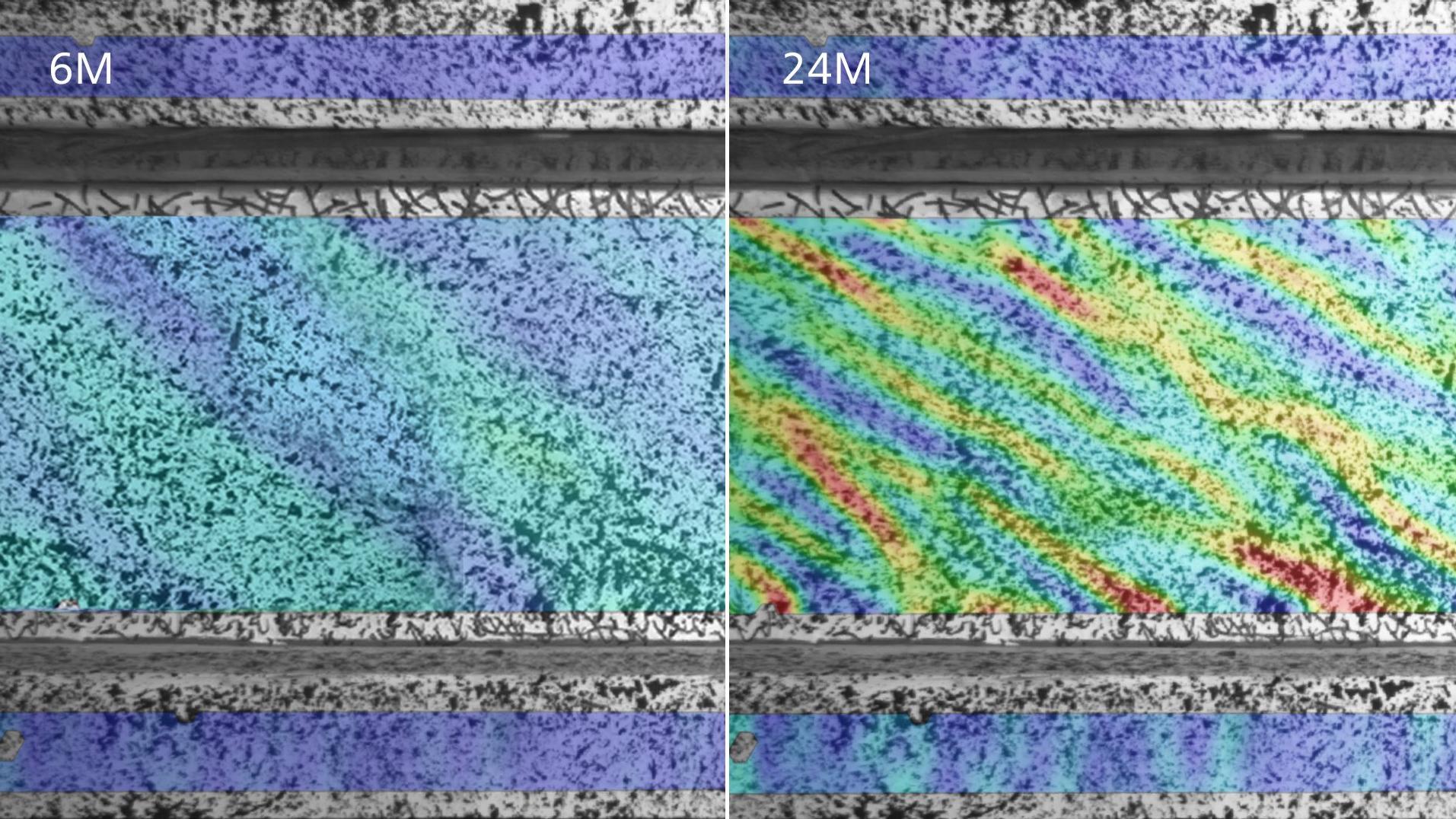

  • 土木工程

    土木工程

    在材料表征领域,该传感器能可靠地确定材料参数,甚至可以记录材料失效前出现的微小裂纹峰值。在对低应变的较大部件进行裂纹发展和裂纹开裂分析时,高空间分辨率可及早分析结构变化的细节。

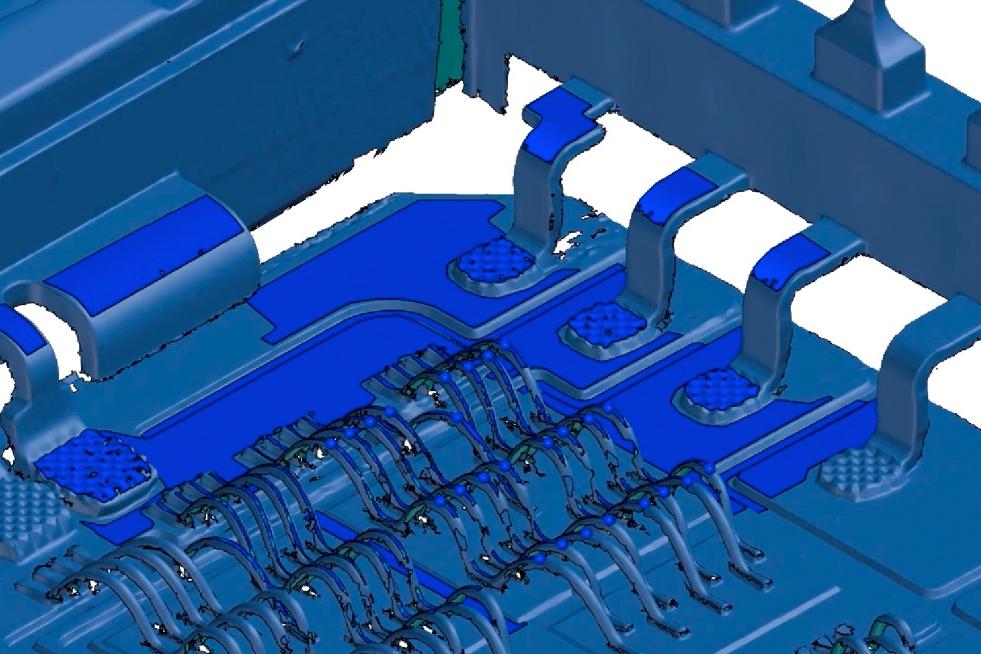

  • 电子器件

    相较分辨率较低的传感器,同样的测量区域能提供更多信息,从而更准确地计算出位移或应变。因此,即使是较小的样品和部件(2–50 mm),也能进行详细的测量,以分析电子元件在热负荷下的行为。

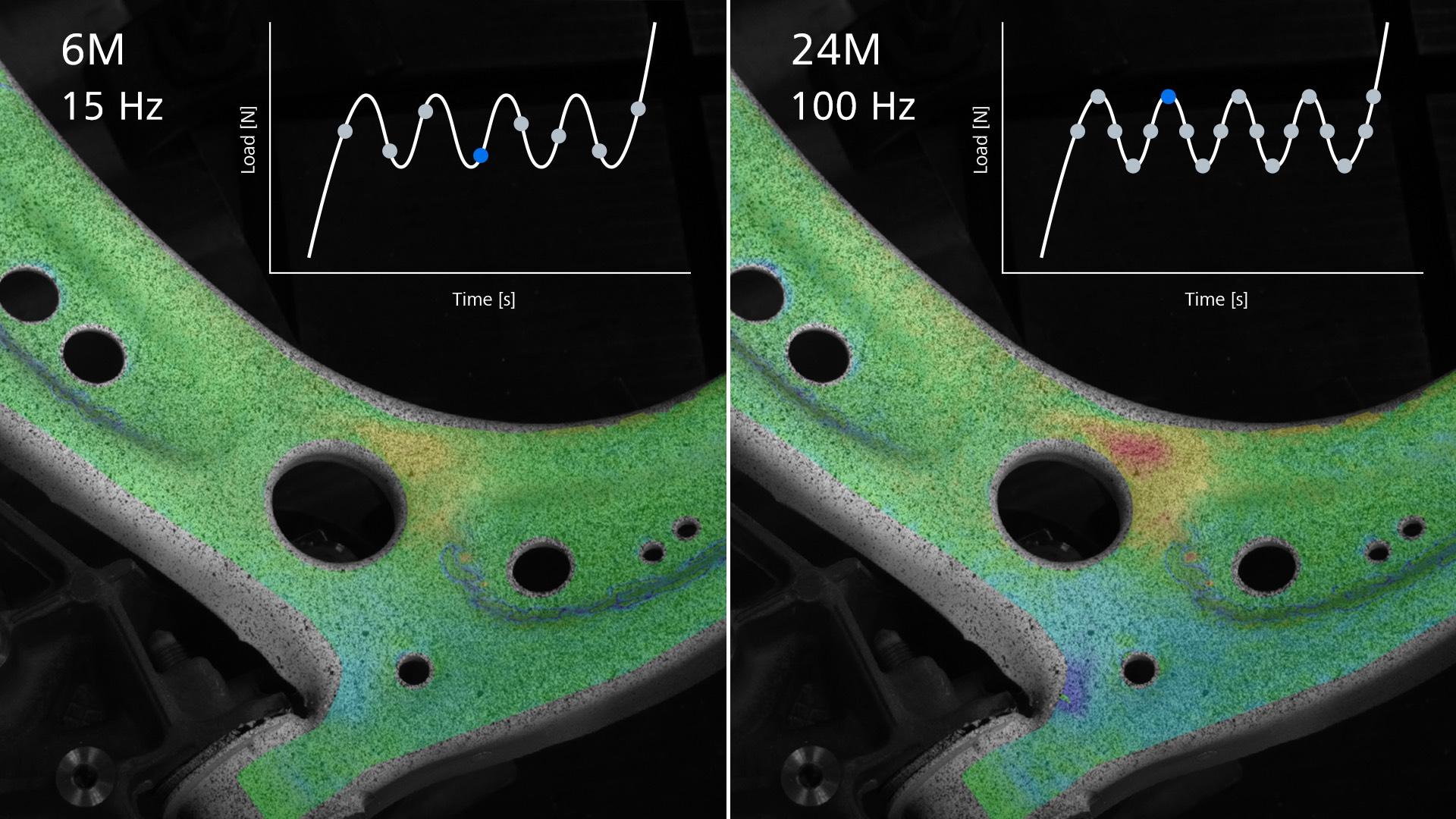

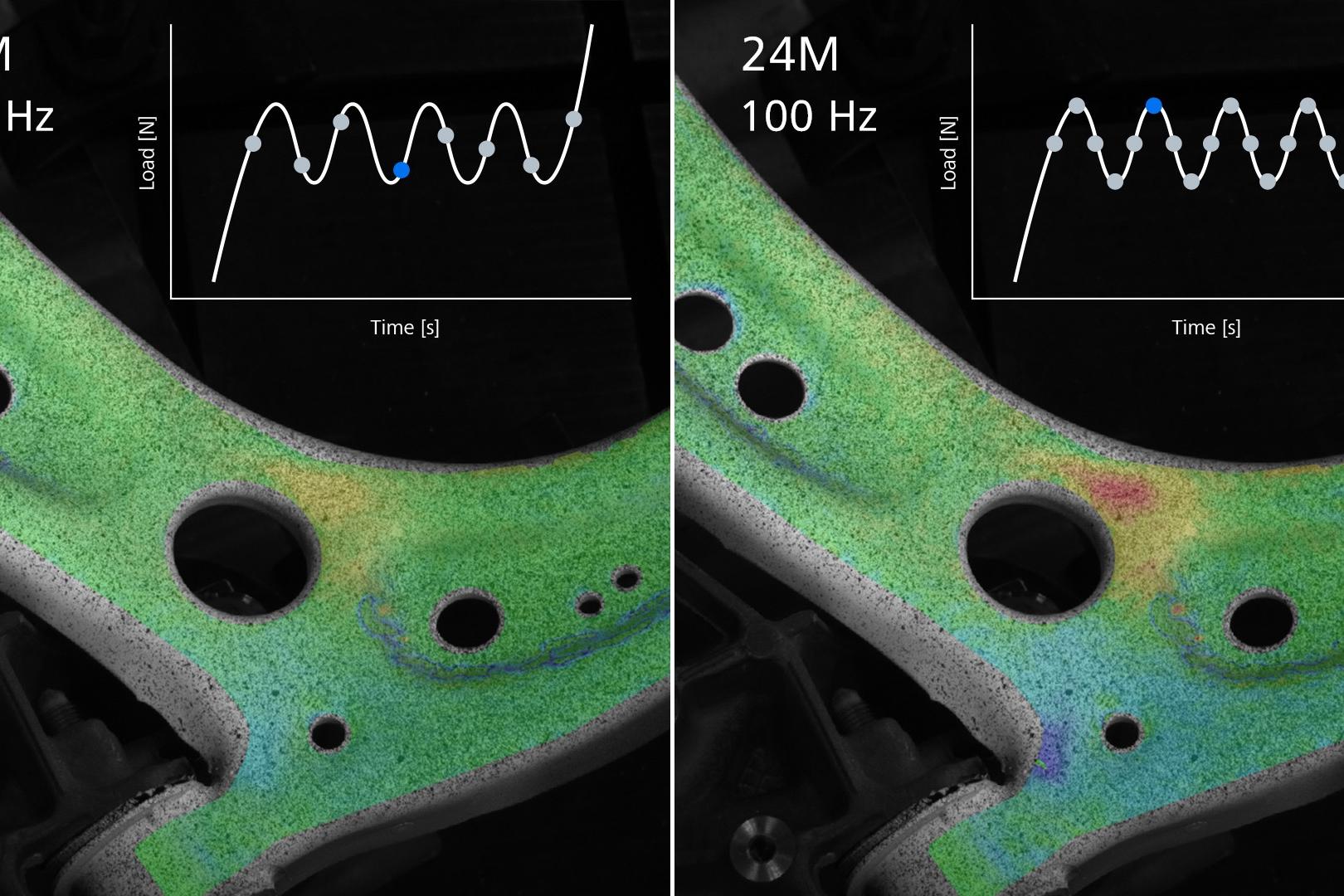

  • 汽车

    汽车

    在对较大的部件(> 500 mm)进行低应变疲劳测试时,蔡司ARAMIS Adjustable 24M可以更准确地确定最大力时的变形,并对位移进行详细的时间记录。

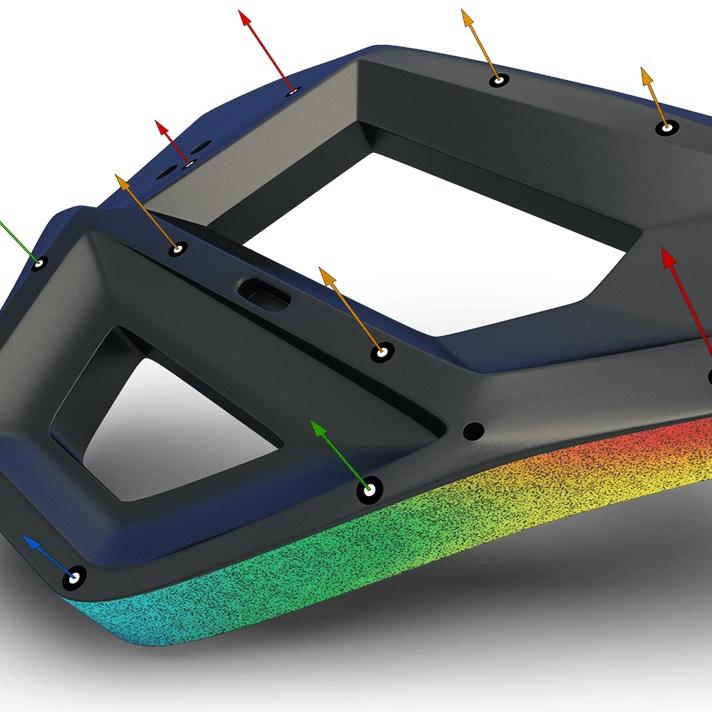

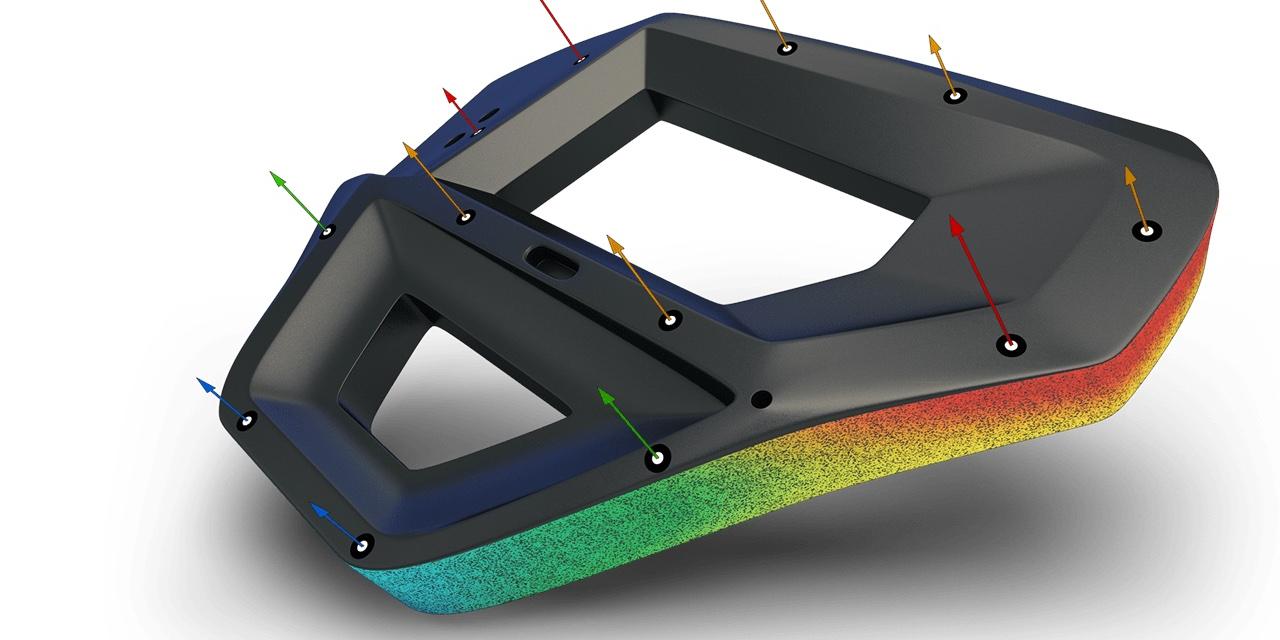

蔡司Correlate Pro
蔡司Correlate Pro

ZEISS INSPECT Correlate

是三维测试应用(如捕捉和分析运动和变形)的正确选择。

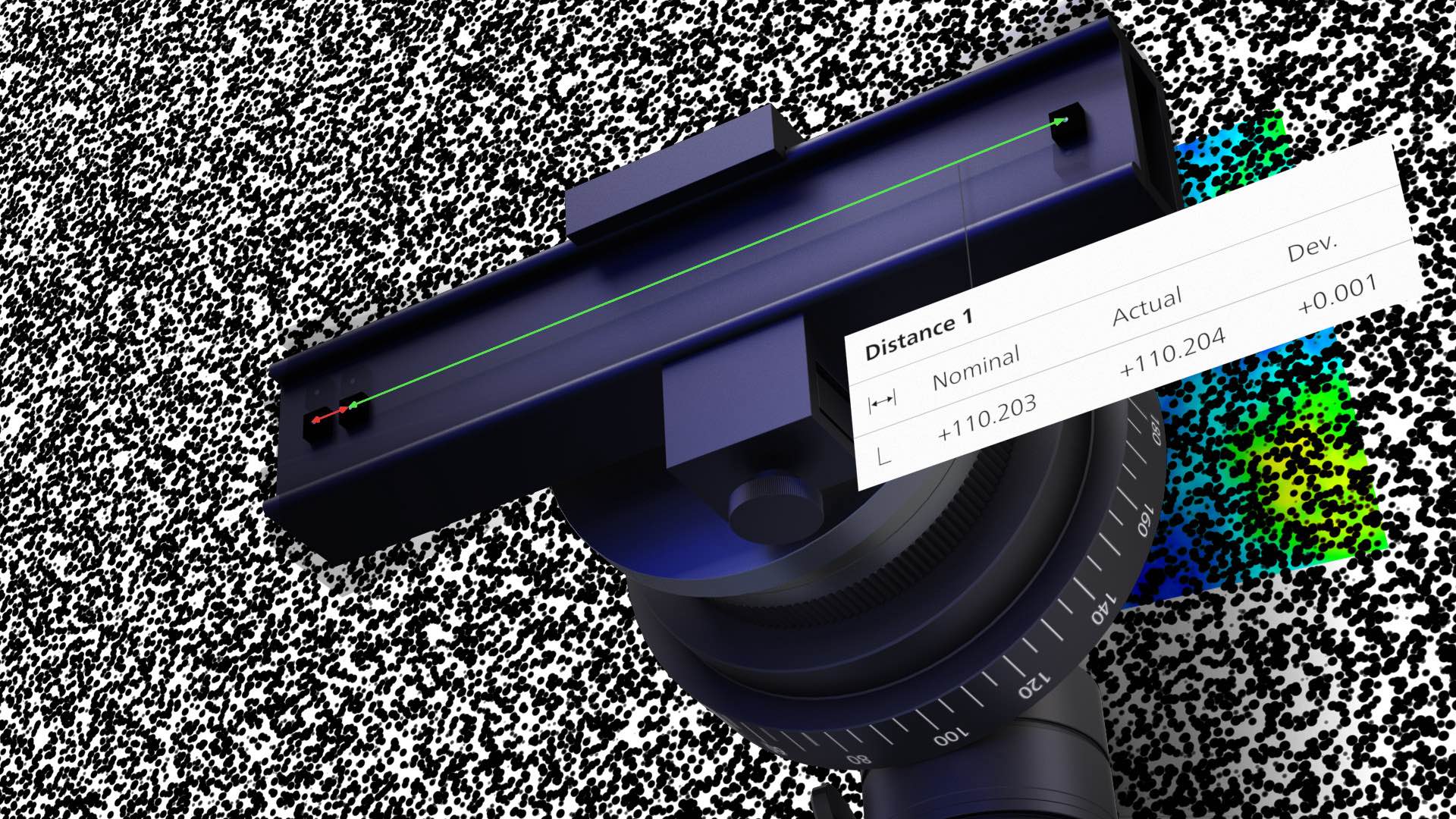

验收测试

验收测试证明了大多数ARAMIS传感器的质量和性能。验收程序以VDI标准2634-1和2626为基础,是对外交付流程必备的一部分。客户会收到所购传感器的GAT验收证书、所用光学栅尺的DAkkS证书以及详细的工艺说明。

  • 蔡司验收测试
