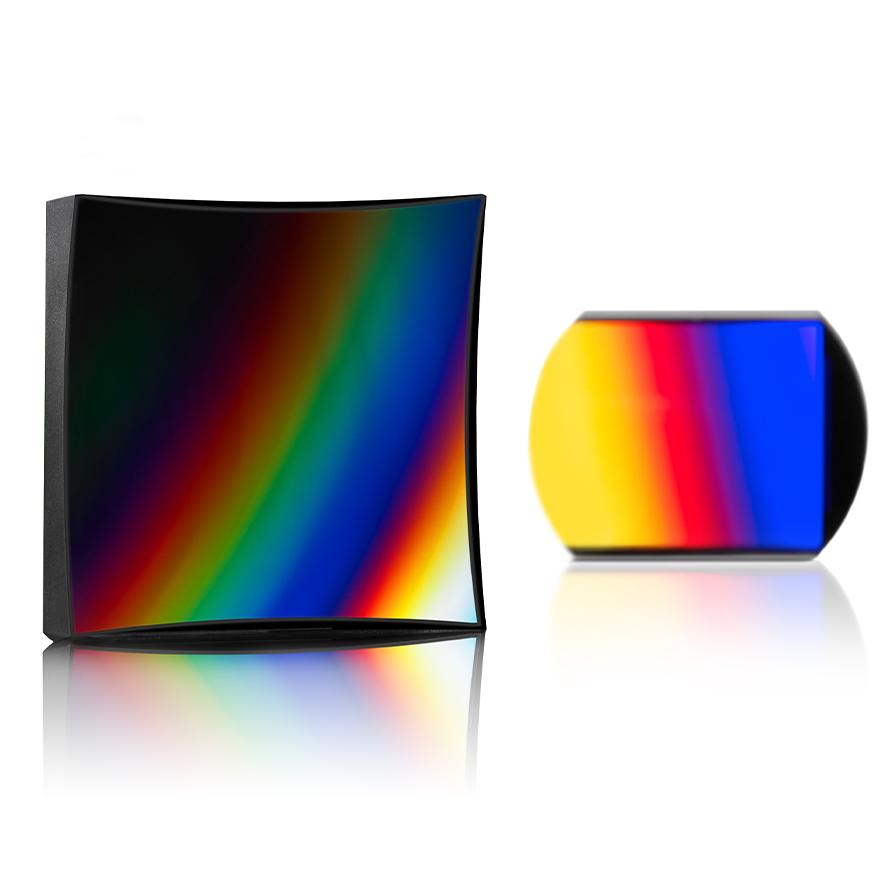

单色仪和多色仪光栅 一个元件,两大优势

单色仪和多色仪光栅将色散和成像特性结合在一个元件中。当它与图像校正结合使用时便可减少杂散光,由此优化光谱仪性能和信噪比(SNR)。闪耀面形可通过全息记录(“真闪耀技术”)制造,特别是对于曲面基板,闪耀面形会与表面形状对齐。

  • 即时供应
  • 全息制造
  • 低杂散光提高光谱仪的信噪比
  • 优化光谱仪
  • 定制设计

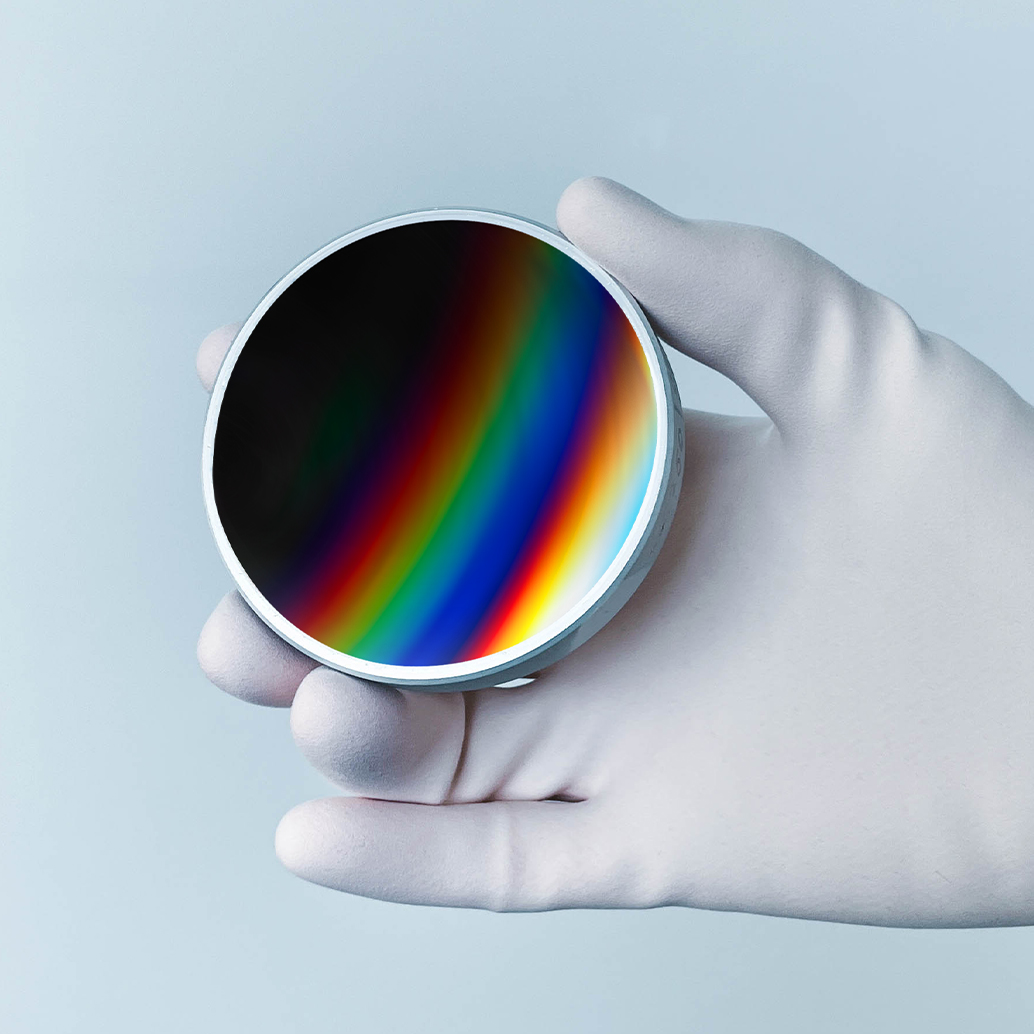

手持单色仪/多色仪光栅的男子

光学特性的优势一览

凭借出众的像差校正,蔡司单色仪和多色仪光栅可为您提供更强大的光学性能。在优化焦面的同时,也可在宽光谱范围内将散光、球面像差和彗差等误差减小至最小。它们通过全息制造,提供丰富的标准配置任您选择,还可根据您要求的具体规格进行定制。蔡司闪耀技术使全息摄影过程中的闪耀面形实现了与基板形状的良好适配。

改善图像

全息记录过程中的图像校正可优化探测器上的成像,并将光谱仪中宽光谱范围内的散光、球面像差或彗差等误差降至最小。由光栅拆分的光谱随后即可以高分辨率投影到一维或二维CCD传感器等平面接收器上。

如此便能用非常少的组件打造出紧凑的光谱仪,同时实现高分辨率和低杂散光。

根据优化的类型,通常会在单色仪和多色仪光栅间做出区分。单色仪光栅在设置上的优化使得可以采用固定的入口和出口狭缝,以及可绕固定轴旋转的光栅。单色仪光栅的焦点在旋转过程中不会移出出口狭缝的平面,再加上降低的像差,使分辨率得到了显著提高。

多色仪光栅是为具有固定位置的入口狭缝、光栅和平面检测设备(如CCD、PDA和CMOS)的设置而优化的。

单色仪和多色仪光栅目录

刻线密度[l/mm]

标称闪耀波长[nm]

校正波长范围[nm]

尺寸[mm2]
光栅面积[mm2]

曲率半径[mm]

单色仪(M)/多色仪(P)

目录编号

下载

请求报价/信息

1900(闪耀)

400

250-650

Ø 64 × 12
Ø 56

207.1

M

264510-2258-824

按需提供数据

1864(正弦)

830

790-880

Ø 64 × 10
Ø 48

168.7

P

264510-2260-624

按需提供数据

1600(闪耀)

210

140-830

Ø 25 × 10
Ø 17

149.7

M / P

000000-1227-541

1600(闪耀)

230

200-400

Ø 25 × 10
Ø 17

149.7

P

264510-2951-924

1500(正弦)

450

330-850

Ø 64 × 12
Ø 56

206.4

M

264510-2257-824

按需提供数据

1400(闪耀)

230

200-750

Ø 50 × 10
Ø 46

149.7

M

000000-1390-410

按需提供数据

1400(闪耀)

230

220-530

Ø 25 × 10
Ø 18

149.7

P

000000-1312-649

按需提供数据

1400(闪耀)

230

190-315

Ø 50 × 10
Ø 46

136.4

M / P

000000-1305-962

按需提供数据

1300(闪耀)

230 / 250

200-890

Ø 52 × 10
Ø 25

175.3

M

792102-0001-010

按需提供数据

1300(正弦)

850

340-800

Ø 30 × 8
Ø 24

109.8

M / P

000000-1224-543

按需提供数据

1221(闪耀)

230 / 225

185-900

Ø 34 × 7
Ø 27

116.3

M

792012-0000-000

按需提供数据

1221(闪耀)

230 / 250

200-250

Ø 50 × 8
Ø 37

163.1

M / P

792005-0000-000

按需提供数据

1200(闪耀)

230

180-800

Ø 30 × 8
Ø 24

109.8

M / P

264510-2951-224

按需提供数据

1100(闪耀)

230 / 250

190-410

Ø 50 × 10
Ø 20

193.6

P

264510-2953-124

按需提供数据

1053(闪耀)

230 / 250

200-1100

Ø 56 × 10
Ø 36 × 30

260.4

M

000000-1321-172

按需提供数据

1000(闪耀)

230

200-900

Ø 52 × 10
Ø 36

94.4

M

792101-0001-010

按需提供数据

1000(闪耀)

230

190-1100

Ø 50 × 10
Ø 40

193.6

M

264510-2951-724

按需提供数据

1000(闪耀)

230

190-850

Ø 64 × 8
Ø 50

192.7

M

264510-2950-824

按需提供数据

1000(闪耀)

230

190-400

Ø 50 × 10
Ø 39

193.6

P

264510-2952-424

按需提供数据

950(闪耀)

230 / 250

200-415

Ø 32 × 7
Ø 26 / 25

150.7

M / P

792060-0000-000

按需提供数据

845(闪耀)

230 / 200

170-410

Ø 41 × 10
Ø 35

138.1

P

264510-2952-924

按需提供数据

844(闪耀)

220

200-800

Ø 41 × 9
Ø 34

138.1

M / P

000000-1329-190

844(闪耀)

220

200-800

Ø 41 × 9
Ø 34

138.1

M / P

000000-2336-884

651(闪耀)

230

200-800

Ø 64 × 10
Ø 56

214.8

M / P

264510-2951-124

按需提供数据

600(闪耀)

230

180-800

Ø 30 × 8
Ø 24

109.8

M / P

264510-2951-324

527(闪耀)

300

200-1100

Ø 56 × 10
Ø 30 × 34

141.3

M

792024-0000-000

按需提供数据

355(正弦)

1800

1400-2400

Ø 64 × 8.1
Ø 50

119.1

P

264510-2260-924

按需提供数据

324(正弦)

380 / 290

190-510

Ø 67 × 10
Ø 57

160.8

P

792017-0000-000

按需提供数据

320(闪耀)

230

200-900

Ø 64 × 12
Ø 39

109.8

P

264510-2952-624

320(闪耀)

230

200-800

Ø 30 × 8
Ø 26

109.8

P

264510-2952-724

258(闪耀)

230 / 250

190-600

Ø 34 × 7
Ø 27

116.3

P

792011-0000-000

按需提供数据

250(闪耀)

230 / 250

375-750

Ø 34 × 7
Ø 28

116.3

P

792004-0000-000

按需提供数据

200(闪耀)

230

200-415

Ø 64 × 10
Ø 50

180.3

P

264510-2950-324

按需提供数据

163(正弦)

560

470-1100

Ø 67 × 10
Ø 57

160.8

P

792015-0000-000

按需提供数据

157(闪耀)

230

200-900

Ø 50 × 10
Ø 35

163.1

P

000000-1077-583

按需提供数据

148.8(闪耀)

230

200-1100

Ø 64 × 10
Ø 30

181.5

P

000000-1996-915

按需提供数据

100(闪耀)

230

190-820

Ø 64 × 10
Ø 50

181.5

P

264510-2952-224

按需提供数据

下载

  • ZEISS Optical Gratings - Compendium

    ZEISS Optical Gratings - Compendium

    页: 54
    文件大小: 40 MB
  • ZEISS Optical Gratings - Product Line

    ZEISS Gratings Product line - an overview

    页: 12
    文件大小: 1 MB
