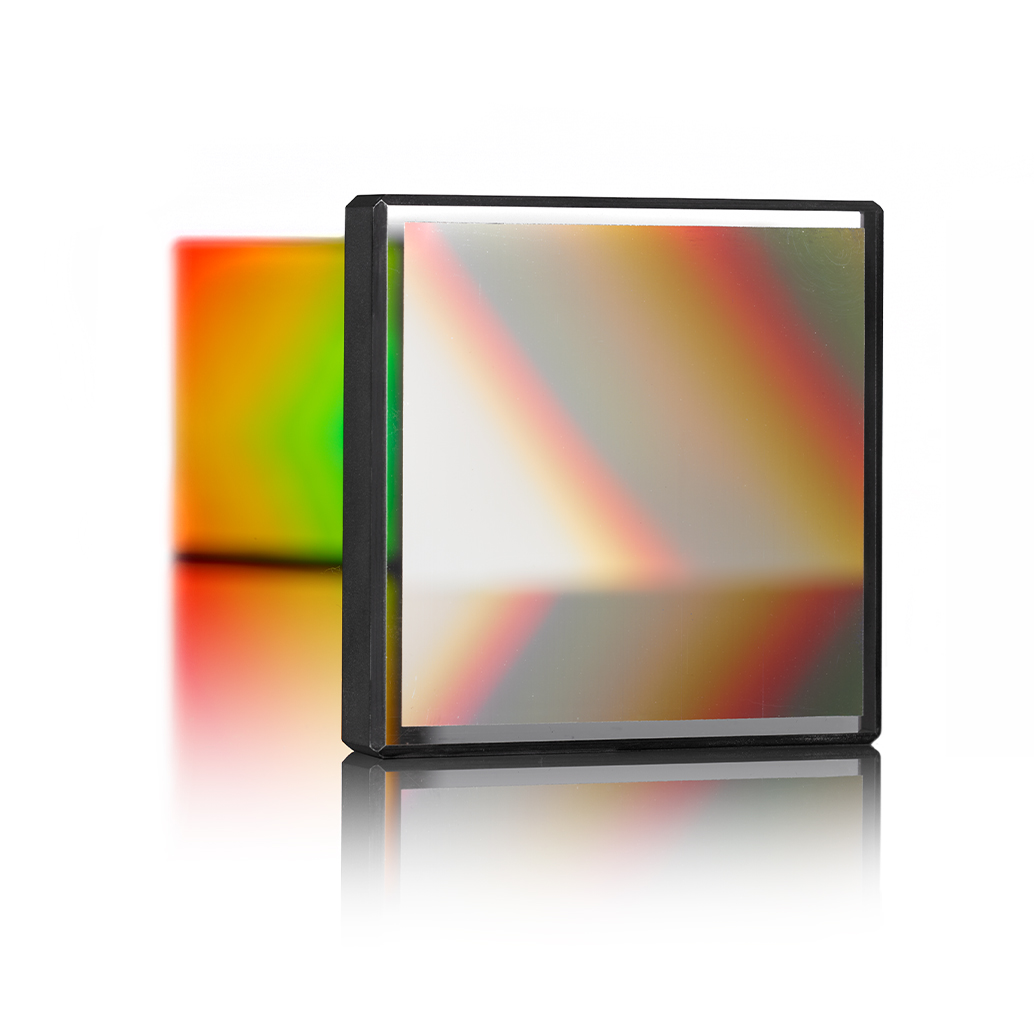

衍射光栅

平面光栅增强性能

蔡司平面光栅满足光谱仪在少杂散光和高效率方面严苛的要求，并结合了波前像差低的优点以实现优异的光学性能。闪耀面形可通过全息记录（“真闪耀技术”）制造。

即时供应
杂散光少且像差低
优化的刻线面形
提供多种标准配置
定制设计

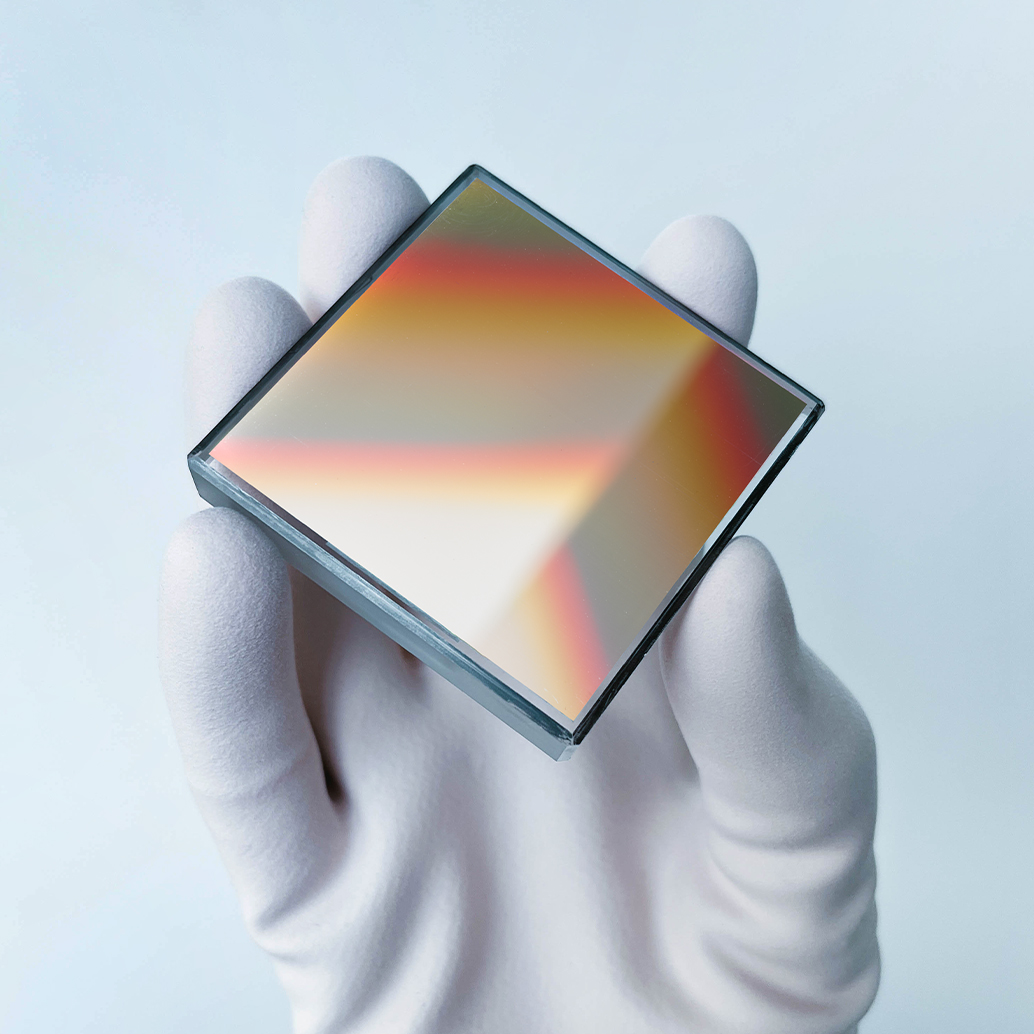

即插即用，性能出众助力光谱仪突破性能界限的光栅

蔡司平面光栅易于安装，可以即装即用。凭借杂散光少和效率高的优点，蔡司平面光栅能提供多种基板尺寸，确保轻松集成到您的光谱仪中。这些光栅可由纯Al（铝）或Al+MgF2（铝+氟化镁）涂层制成，并具有波前像差低的特点。我们还能根据您要求的具体规格制造和开发定制光栅。

应用广泛

平面光栅是平面基板上的衍射光栅。在所有衍射光栅中，它们具有广泛的应用范围，可用于：

✔ 单色仪
✔ 多色仪
✔ 激光技术
✔ 光束分离与合并
✔ 航空航天工程
✔ 反射标准
✔ 波分解复用器和复用器

蔡司平面光栅已经过优化，适用于光谱范围在100 nm至50 μm的应用。光栅既可通过机械刻划，也可通过全息记录，具体取决于哪种方法提供的效果更好。可能的光栅面形如下：

✔ 阶梯光栅或闪耀
✔ 正弦
✔ 层状

平面光栅目录

刻线密度[l/mm]	正弦，标称波长[nm] b* = 闪耀型，s* = 正弦型	最大通光孔径[mm²]	目录编号	下载（技术数据）	请求报价/信息
3600	230 (b*)	90 × 80	263232xx90224	数据表（PDF）绘图模型	发送请求
2604	230 (b*)	70 × 70	263232xx90524	按需提供数据	发送请求
2400	230 (b*)	65 × 60	263232xx90824	数据表（PDF）绘图模型	发送请求
2400	UV-VIS (s*)	70 × 70	263232xx50824	数据表（PDF）绘图模型	发送请求
2100	230 (b*)	65 × 60	263232xx91024	按需提供数据	发送请求
2100	VIS-NIR (b*)	65 × 60	263232xx51024	数据表（PDF）绘图模型	发送请求
1800	230 (b*)	68 × 68	263232xx91324	数据表（PDF）绘图模型	发送请求
1800	VIS-NIR (s*)	75 × 70	263232xx51324	数据表（PDF）绘图模型	发送请求
1500	VIS-NIR (s*)	65 × 60	263232xx51624	数据表（PDF）绘图模型	发送请求
1440	VIS-NIR (b*)	65 × 65	263232xx91624	按需提供数据	发送请求
1400	230 (b*)	75 × 70	263232xx91724	数据表（PDF）绘图模型	发送请求
1400	VIS-NIR (s*)	75 × 75	263232xx51824	数据表（PDF）绘图模型	发送请求
1302	230 (b*)	65 × 65	263232xx92324	按需提供数据	发送请求
1200	230 (b*)	80 × 80	263232xx92824	数据表（PDF）绘图模型	发送请求
1200	VIS-NIR (s*)	75 × 75	263232xx52824	数据表（PDF）绘图模型	发送请求
1000	VIS-NIR (s*)	50 × 55	263232xx53024	数据表（PDF）绘图模型	发送请求
750	NIR (s*)	70 × 55	263232xx52224	按需提供数据	发送请求
300	230 (b*)	65 × 65	263232xx94924	按需提供数据	发送请求


刻线密度[l/mm]	标称波长[nm]	最大通光孔径[mm²]	目录编号	下载（技术数据）	请求报价/信息
1302	230	50×50	263232xx62324	按需提供数据	发送请求
1302	300	65×60	263232xx62424	按需提供数据	发送请求
1302	400	68×64	263232xx62524	按需提供数据	发送请求
1302	475	68×64	263232xx62724	按需提供数据	发送请求
1302	500	68×64	263232xx62824	按需提供数据	发送请求
1302	550	100×80	263232xx62624	按需提供数据	发送请求
1302	700	68×64	263232xx62924	按需提供数据	发送请求
1200	250	60×60	263232xx12324	数据表（PDF）绘图模型	发送请求
1200	300	80×80	263232xx12424	按需提供数据	发送请求
1200	400	50×60	263232xx12524	按需提供数据	发送请求
1200	500	65×64	263232xx12624	按需提供数据	发送请求
1200	700	65×64	263232xx12924	按需提供数据	发送请求
900	1000	68×63	263232xx12024	按需提供数据	发送请求
651	250	65×60	263232xx64224	按需提供数据	发送请求
651	300	75×75	263232xx63224	按需提供数据	发送请求
651	350	65×60	263232xx63124	数据表（PDF）绘图模型	发送请求
651	425	100×80	263232xx63324	按需提供数据	发送请求
651	475	100×80	263232xx63424	按需提供数据	发送请求
651	550	65×60	263232xx63524	按需提供数据	发送请求
651	700	65×60	263232xx63624	按需提供数据	发送请求
651	750	65×60	263232xx63724	按需提供数据	发送请求
651	900	100×80	263232xx63824	按需提供数据	发送请求
651	1000	100×80	263232xx63924	数据表（PDF）绘图模型	发送请求
651	1260	100×80	263232xx76724	按需提供数据	发送请求
651	1440	100×80	263232xx64124	按需提供数据	发送请求
651	1750	65×60	263232xx64424	按需提供数据	发送请求
610	1000	65×60	263232xx73924	按需提供数据	发送请求
600	250	65×60	263232xx14224	数据表（PDF）绘图模型	发送请求
600	300	65×55	263232xx13224	按需提供数据	发送请求
600	350	65×55	263232xx13024	按需提供数据	发送请求
600	400	65×60	263232xx13131	按需提供数据	发送请求
600	500	65×60	263232xx13524	数据表（PDF）绘图模型	发送请求
600	650	65×60	263232xx13324	按需提供数据	发送请求
600	775	65×60	263232xx13424	按需提供数据	发送请求
600	1000	65×60	263232xx13924	数据表（PDF）绘图模型	发送请求
600	1100	65×60	263232xx13824	按需提供数据	发送请求
600	1250	65×60	263232xx14024	按需提供数据	发送请求
600	1300	65×60	263232xx13624	按需提供数据	发送请求
600	1500	65×60	263232xx14124	按需提供数据	发送请求
600	1700	65×60	263232xx13724	按需提供数据	发送请求
600	2300	70×50	263232xx14324	按需提供数据	发送请求
484	1250	65×60	263232xx61024	按需提供数据	发送请求
400	550	65×60	263232xx61524	按需提供数据	发送请求
325.5	300	70×65	263232xx65024	按需提供数据	发送请求
325.5	480	65×60	263232xx65224	按需提供数据	发送请求
325.5	480	65×50	263232xx65824	按需提供数据	发送请求
325.5	550	65×60	263232xx65124	按需提供数据	发送请求
325.5	700	100×80	263232xx65724	按需提供数据	发送请求
325.5	750	100×80	263232xx65924	数据表（PDF）绘图模型	发送请求
325.5	950	65×60	263232xx65324	按需提供数据	发送请求
325.5	1500	65×60	263232xx65524	按需提供数据	发送请求
325.5	1750	65×60	263232xx65624	按需提供数据	发送请求
325.5	2000	65×60	263232xx65424	按需提供数据	发送请求
300	300	65×60	263232xx15024	数据表（PDF）绘图模型	发送请求
300	500	65×55	263232xx15124	数据表（PDF）绘图模型	发送请求
300	1300	65×55	263232xx14824	按需提供数据	发送请求
300	1800	65×60	263232xx15224	按需提供数据	发送请求
300	2850	65×60	263232xx15624	按需提供数据	发送请求
300	4700	70×55	263232xx15724	按需提供数据	发送请求
250	410	65×100	263232xx76224	数据表（PDF）绘图模型	发送请求
217	4300	65×60	263232xx75124	按需提供数据	发送请求
175	8000	70×50	263232xx66024	按需提供数据	发送请求
162.75	200	50×50	263232xx76024	按需提供数据	发送请求
162.75	300	50×50	263232xx76124	按需提供数据	发送请求
162.75	400	65×60	263232xx66124	按需提供数据	发送请求
162.75	480	60×60	263232xx66324	按需提供数据	发送请求
162.75	4000	65×60	263232xx66424	按需提供数据	发送请求
162.75	4750	65×60	263232xx66524	按需提供数据	发送请求
150	500	65×60	263232xx16124	数据表（PDF）绘图模型	发送请求
150	1200	65×60	263232xx16324	数据表（PDF）绘图模型	发送请求
150	1270	65×60	263232xx16424	按需提供数据	发送请求
150	1870	65×60	263232xx16624	按需提供数据	发送请求
150	3750	65×60	263232xx16724	按需提供数据	发送请求
150	4000	65×60	263232xx16824	按需提供数据	发送请求
133	10200	65×60	263232xx66824	按需提供数据	发送请求
130.2	6000	65×60	263232xx66624	按需提供数据	发送请求
130.2	10200	65×60	263232xx66724	按需提供数据	发送请求
100	800	68×60	263232xx73724	按需提供数据	发送请求
90	9600	68×60	263232xx67124	按需提供数据	发送请求
81.38	8000	65×60	263232xx67424	按需提供数据	发送请求
75	8000	68×60	263232xx67824	按需提供数据	发送请求
75	10000	68×60	263232xx67924	按需提供数据	发送请求
75	12000	68×60	263232xx68024	按需提供数据	发送请求
60	8750	65×60	263232xx67324	按需提供数据	发送请求
54.25	1600	65×60	263232xx67524	按需提供数据	发送请求
54.25	13800	65×60	263232xx67724	按需提供数据	发送请求
53.9	6600	55×55	263232xx67624	按需提供数据	发送请求
50	1350	65×60	263232xx68124	按需提供数据	发送请求
40.69	400	65×60	263232xx68224	按需提供数据	发送请求
40.69	500	65×60	263232xx68324	按需提供数据	发送请求
40.69	16000	65×60	263232xx68424	按需提供数据	发送请求
24.1	32200	65×64	263232xx69024	按需提供数据	发送请求
22.02	20000	65×64	263232xx69124	按需提供数据	发送请求

目录编号的定义

请注意

每个光栅的目录编号根据不同的参数创建。请参阅下方的解释，确保在需求表中确定您的首选光栅尺寸。

图例
示例：263232xx902yy

“xx”定义基板规格（见下表）

"yy"定义光栅/涂层类型
“23” – 透射光栅（按需提供）
“24” – 镀铝涂层
“25” – 镀金涂层（按需提供）

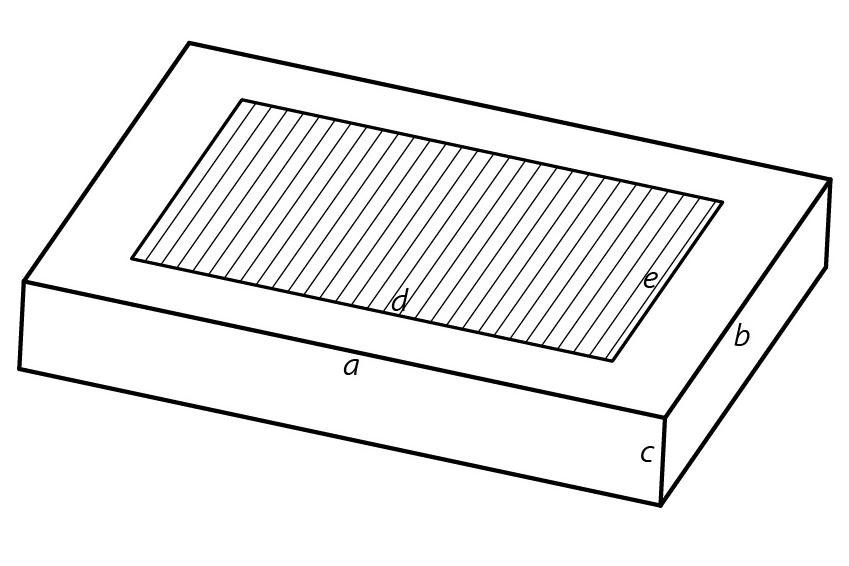

可用的标准基板尺寸其他尺寸（包括圆形基板）按需提供

尺寸代码	a × b × c [mm³]	d × e [mm²]
90	15 × 10 × 6	13 × 8
58	19 × 19 × 6	17 × 17
62	40 × 40 × 10	35 × 35
83	60 × 60 × 10	52 × 52
70	70 × 70 × 12	65 × 60
76	75 × 65 × 6	65 × 63

下载

ZEISS Optical Gratings - Compendium

ZEISS Optical Gratings - Compendium

页: 54

文件大小: 40 MB

下载
ZEISS Optical Gratings - Product Line

ZEISS Gratings Product line - an overview

页: 12

文件大小: 1 MB

下载

应用范围

联系与服务

服务与支持

您是否需要安装、应用或维护的支持？

联系我们

您是否对我们的产品或您应用的定制配置有任何疑问？

正在加载表格...

可选信息

卡尔蔡司光谱事业部或蔡司授权的企业将通过电子邮件或电话回答您在联络表单中输入的信息。如果您想了解有关蔡司数据处理的更多信息，请参阅我们的数据隐私声明。

分销商

查找您附近的合作伙伴和分销商

平面光栅增强性能

即插即用，性能出众助力光谱仪突破性能界限的光栅

应用广泛

平面光栅目录

475

按需提供数据

65×60

目录编号的定义

可用的标准基板尺寸其他尺寸（包括圆形基板）按需提供

下载

ZEISS Optical Gratings - Compendium

ZEISS Optical Gratings - Compendium

ZEISS Optical Gratings - Product Line

ZEISS Gratings Product line - an overview

应用范围

回收

生命科学（HPLC）

半导体

联系与服务

服务与支持

联系我们

正在提交您的表格...

分销商

相关产品

单色仪和多色仪光栅

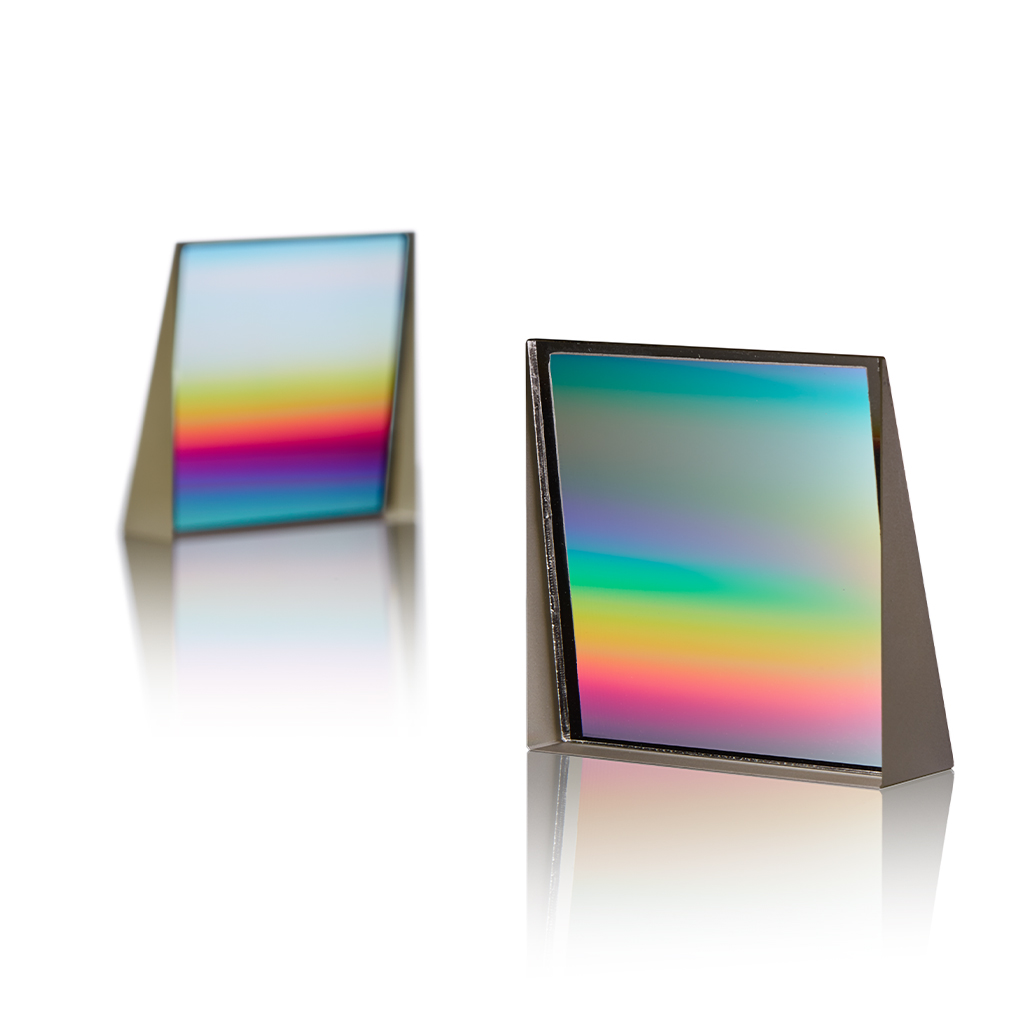

棱栅

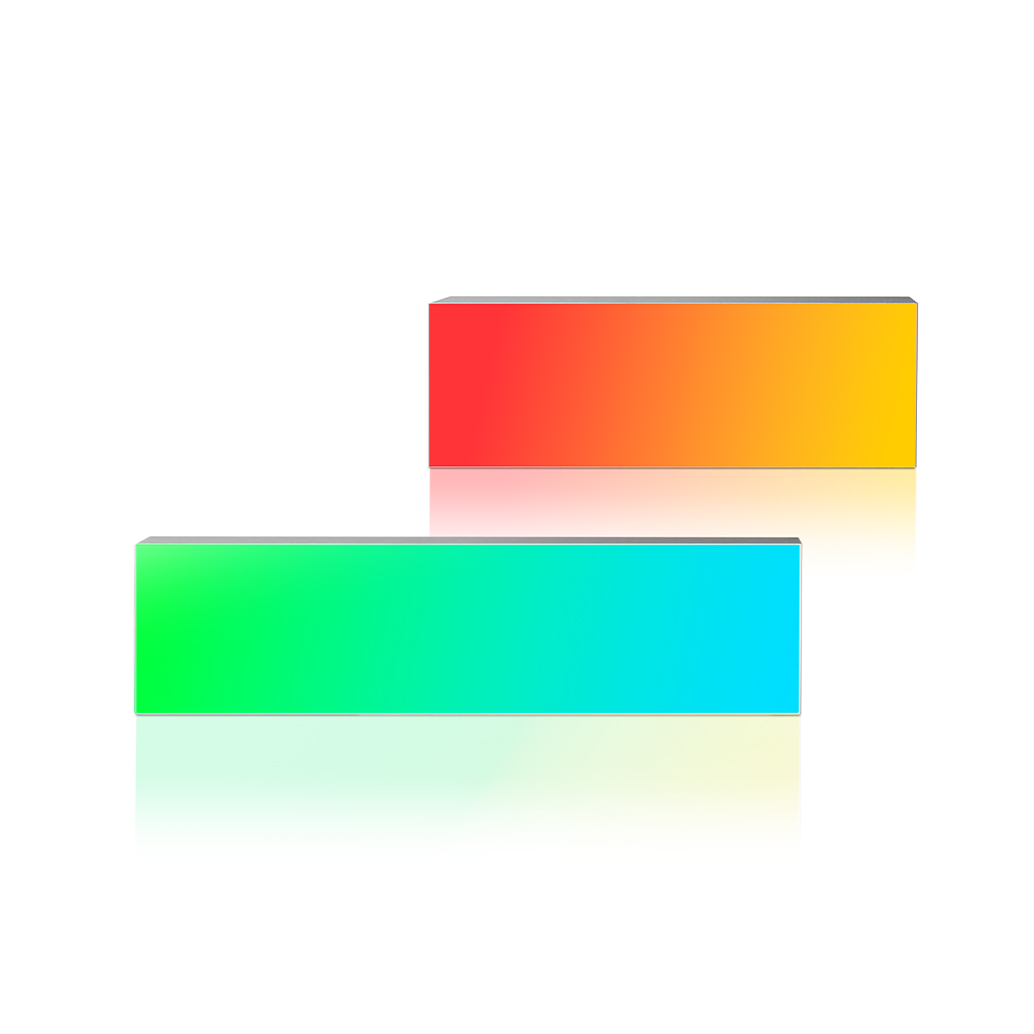

激光光栅
