高端场发射扫描电镜

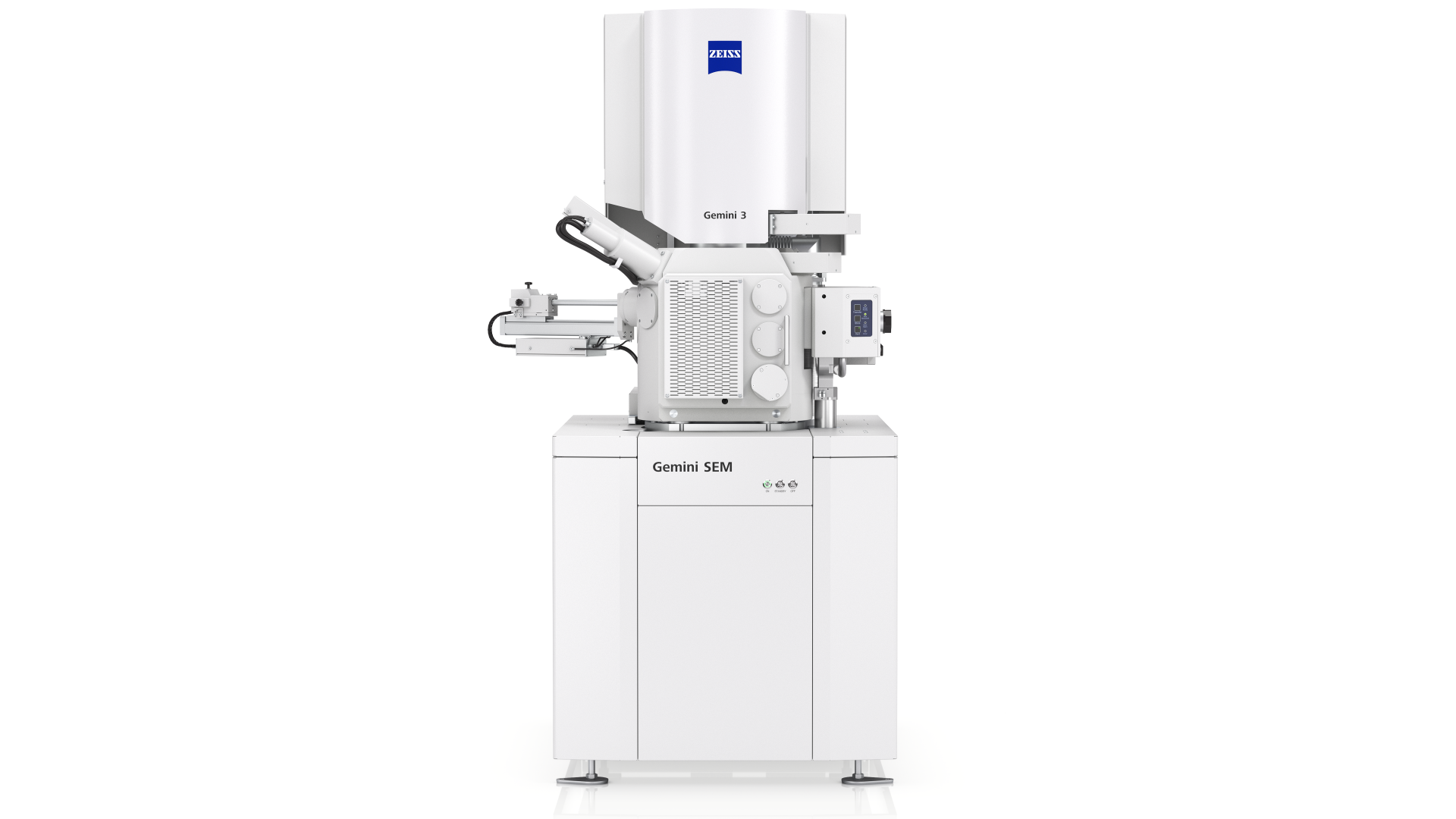

ZEISS GeminiSEM

出色的样品灵活性

利用场发射扫描电镜探索未知,满足亚纳米成像、分析和样品灵活性方面的高要求。该系统可实现高通量分析,同时在低电压、高速度和高探头电流条件下提供出色的分辨率。

  • 高图像质量和多功能性
  • 高级成像模式
  • 高效检测,出色分析
  • 历经25余年完善的蔡司Gemini技术
  • 探测器种类繁多,覆盖范围广

工业用ZEISS GeminiSEM

体验全新的样品检测质量。

该系统可实现高通量分析,同时在低电压、高速度和高探头电流条件下提供出色的分辨率。其观察视野开阔,腔体极为宽敞,即使是大型样品也能轻松检测。

ZEISS GeminiSEM具有两个截然相反的EDS端口和共面EDS/EBSD配置,可提供高效的化学成分和晶体取向表征。您可以信赖高速无影映射。

自定义并自动执行工作流:如果您需要测试材料的技术极限,蔡司可为您提供自动原位加热和机械应力实验室。

应用领域一览

  • 机械、光学和电子元件的失效分析
  • 断裂分析和金相分析
  • 表面、微观结构和器件表征
  • 成分和相位分布
  • 杂质和夹杂物测定

通过我们的视频了解更多有关GeminiSEM的信息

  • 加热和拉伸实验 | 用于蔡司FE-SEM原位

    观看全新工作流视频,了解如何使用蔡司In Situ Lab进行自动原位加热和拉伸实验

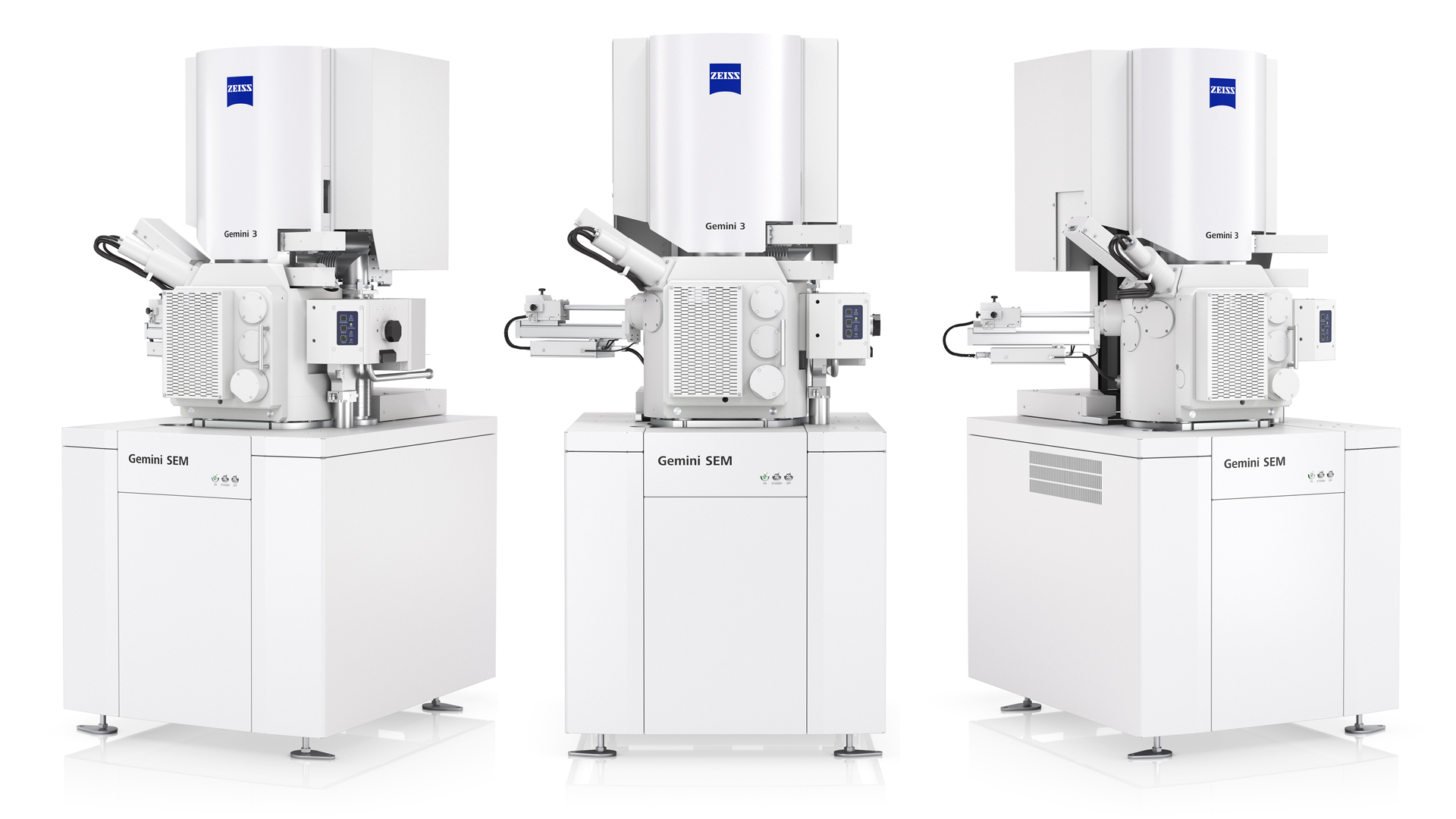

  • ZEISS GeminiSEM系列:用于极成像和轻松分析的FE-SEM

    ZEISS GeminiSEM系列为从材料到生命科学的各学科研究人员提供了三种新型号。Gemini电子光学的三种独特设计和灵活的大型新腔室可满足您的所有成像和分析需求。

锂离子电池的成像和材料分析

  • 汽车工业中的阴极材料

    电池、太阳能电池和燃料电池等功能材料和先进设备的性能取决于所用材料的微观结构。为了使这些材料的复合材料达到预期的性能,许多不同材料之间的相互作用必须发挥作用。

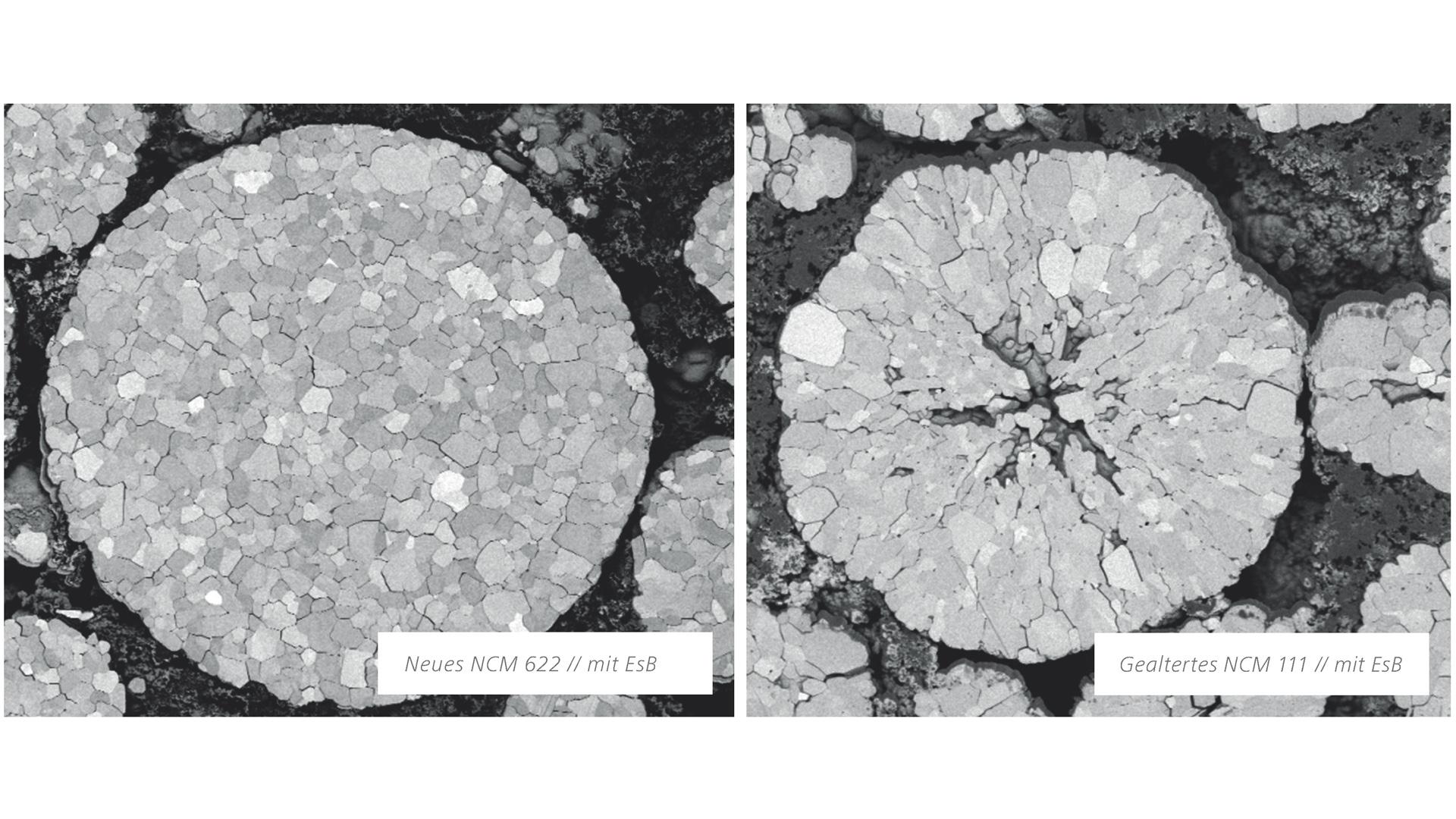

    这里的侧重点是镍、锰和钴材料。这种电池称为Li-NMC、LNMC、NMC或NCM。NCM 111、523等名称分别表示镍、钴和锰的成分比例。该示例显示了锂离子电池的截面,其阴极由NCM 111制成。锂离子电池的充放电会导致微观结构发生变化。裂缝的产生会增加SEI层的表面积,从而降低电池性能。

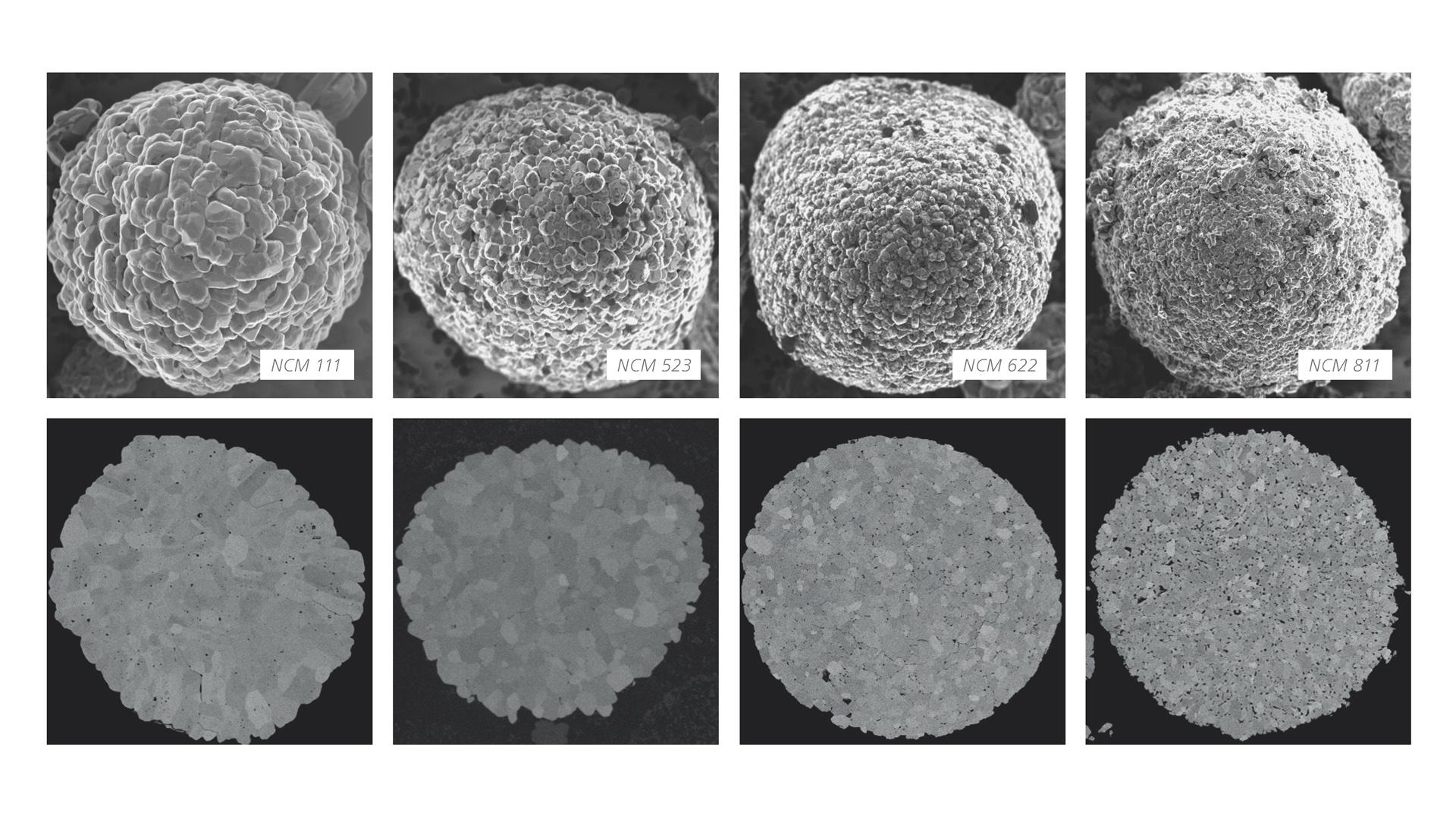

  • 利用电子显微镜,我们可以看到,在考虑其他生产因素的情况下,NCM变体之间存在结构差异。从截面看,811的原生颗粒比532或111小得多。只有通过蔡司电子显微镜特色的功能——能量选择背散射(EsB)探测器,才能看到这种亚晶粒结构的极佳材料对比。

    更好的电解质成分可减少阴极材料的物理磨损。通过更出色的化学工艺,可以生产出颗粒更大的阴极材料。

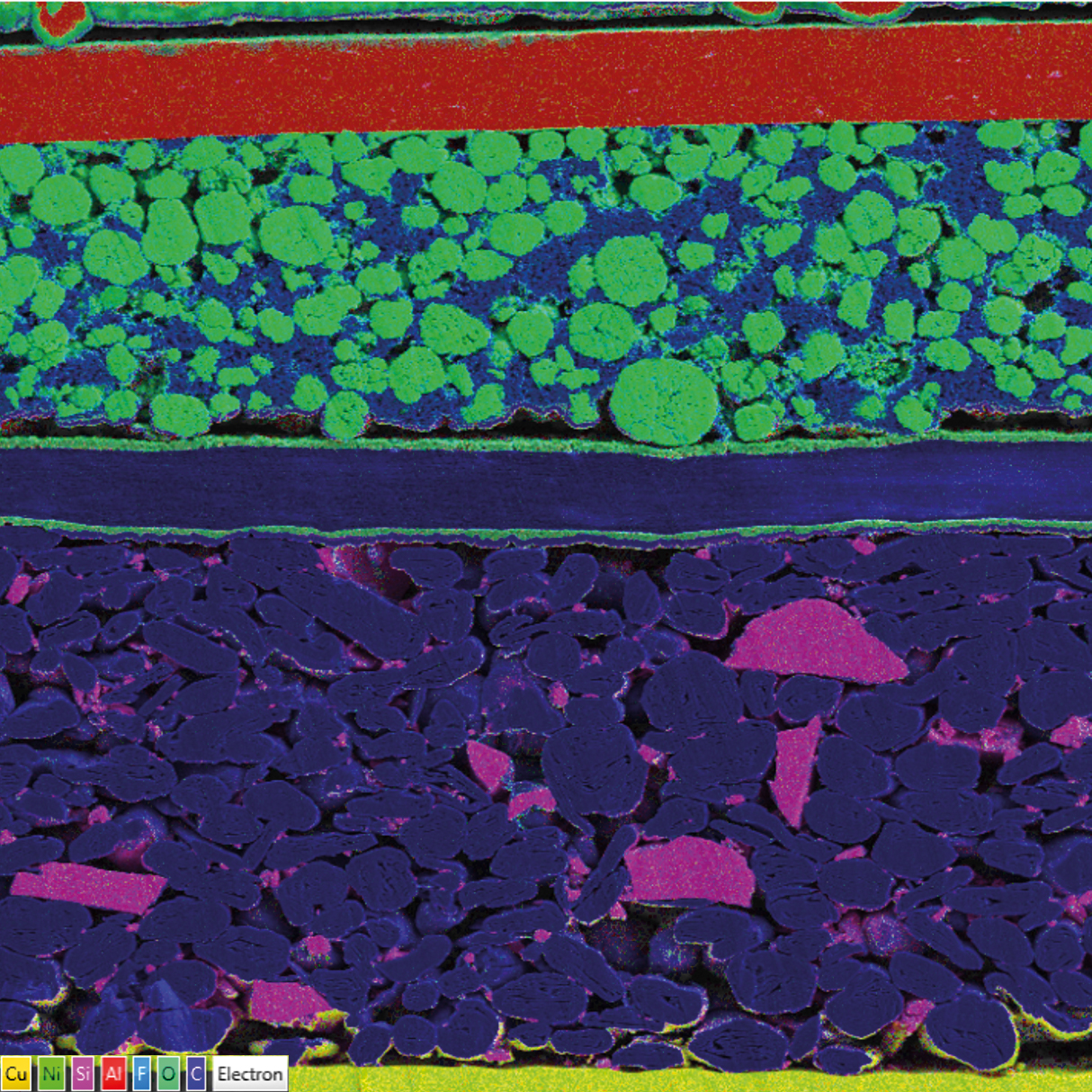

  • 锂离子电池单元:EDX元素分布图

    堆叠式锂离子电池截面:EDS图谱(O、Al、F、Si和C)。可以使用能量色散X射线谱(EDS)来确认显微镜中研究对象的元素组成。

    正如预期,该图像证实老化样品的阴极一侧存在大量残余氟。氟存在于电解液中,并与随着老化而增加的SEI层结合在一起。玻镁石分离器显示出铝和氧信号,符合预期。碳在粘合剂中用作导电剂。由于隔膜的聚合物是碳氢化合物,这意味着整个电池中都能看到碳。

  • 材料分析:利用人工智能分割进行粒度分析

    粒度和分布与材料特性直接相关。根据国际标准量化材料的晶体结构。您可以使用三种评估方法来表征样品:

    • 自动重构晶界的平面测量法
    • 采用截距法和各种不同的测量网格,对谷物边界交叉点进行交互式检测和计数
    • 利用对比图进行人工图像评估的对比方法

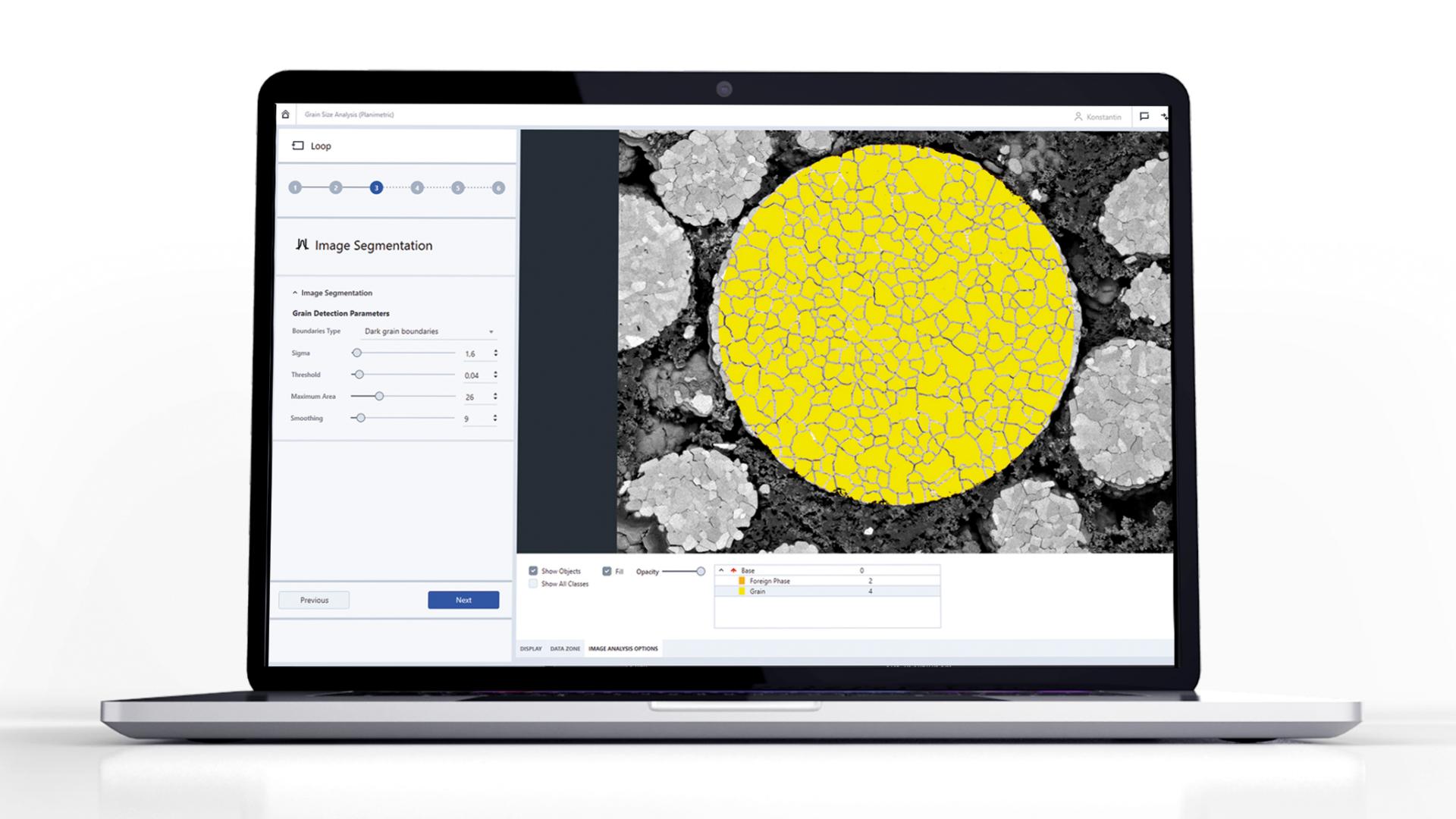

  • ZEISS ZEN Intellesis软件使用机器学习算法和预先训练的模型来识别异相和晶界。只需点击一下,即可选择实例分割模型和要分割的类。

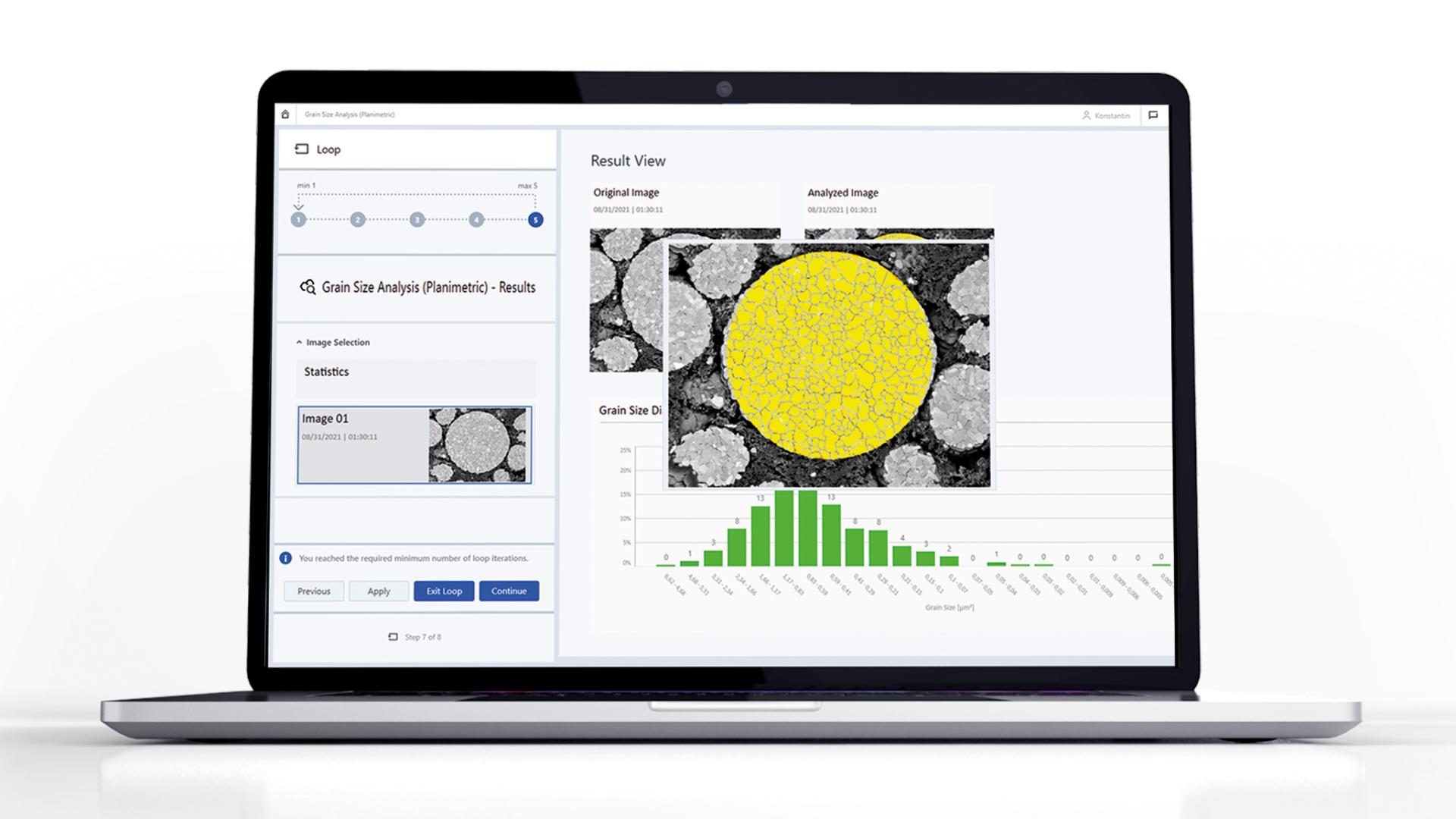

    结果视图包含所有图像和分析结果。同时还显示了原始图像。您可以通过清晰的表格视图和粒度分布条形图查看所有分析结果。
