工业图像处理

工业显微镜图像分析

对于工业界,图像真正的价值不在于光学,而在于数据。为了获得这些数据,必须将工业图像处理系统与软件结合使用。利用灰度值分析等各种方法,可以进行简单的图像分割,但在某些地方会达到极限。人工智能(AI)正是对此的补充。蔡司ZEN core等基于人工智能的工业图像处理软件是获得自动化、快速、可靠、可扩展,尤其是可重复结果的关键。

通过ZEN core,蔡司为复杂的图像处理提供了解决方案。该软件将成像、分割、分析和数据连接融于一体,可对显微图像进行自动图像分析。ZEN core软件直观的用户界面可轻松进行复杂的图像分析。预定义的工作流缩短了分析以及生成可靠、可重复的结果所需的时间。利用蔡司显微镜与实时图像采集和设备控制的可选集成,进行高级自动分析。ZEN core为您提供了在整个公司分享专业知识的机会。全公司都能从自动图像分割和分析中获益,并最大限度地保证质量。在长达60天的时间内免费测试用于工业图像处理的软件,亲自体验蔡司ZEN core的强大功能。

工业图像处理的方方面面

在工业图像处理中,首先要将二维和三维图像划分为不同的区域(图像分割),然后对其进行分析并提供重要信息。工业图像处理可用于缺陷检测、结构和材料分析,还可提供对质量控制和保证至关重要的其他数据。如在工业应用中以人工方式进行图像处理,则需要大量的经验和时间来分割和分析图像。解决方案:人工智能。通过自动图像分析,可以获得可扩展、可靠和可重复的结果。蔡司ZEN core正是为您提供了这些优势,甚至更多。

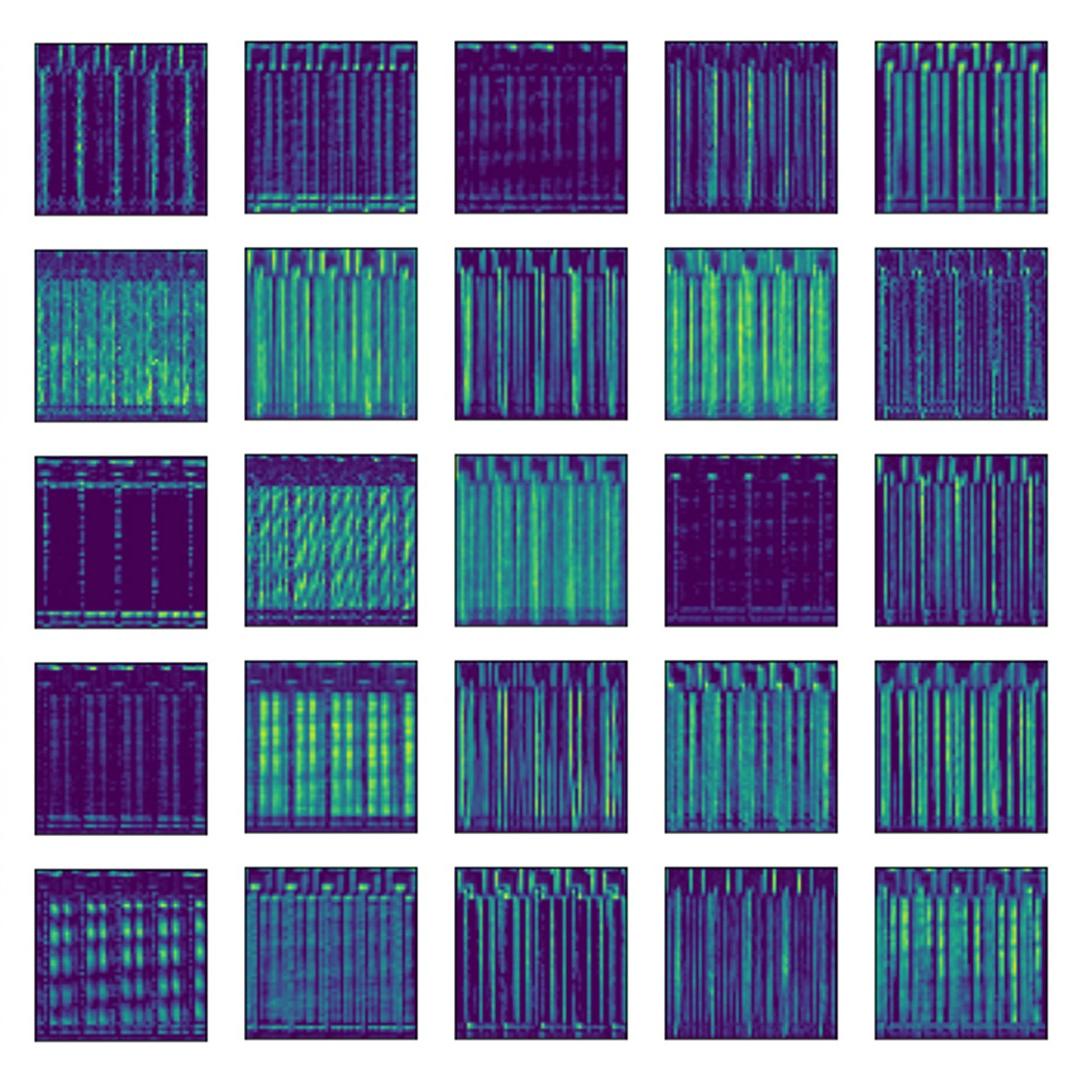

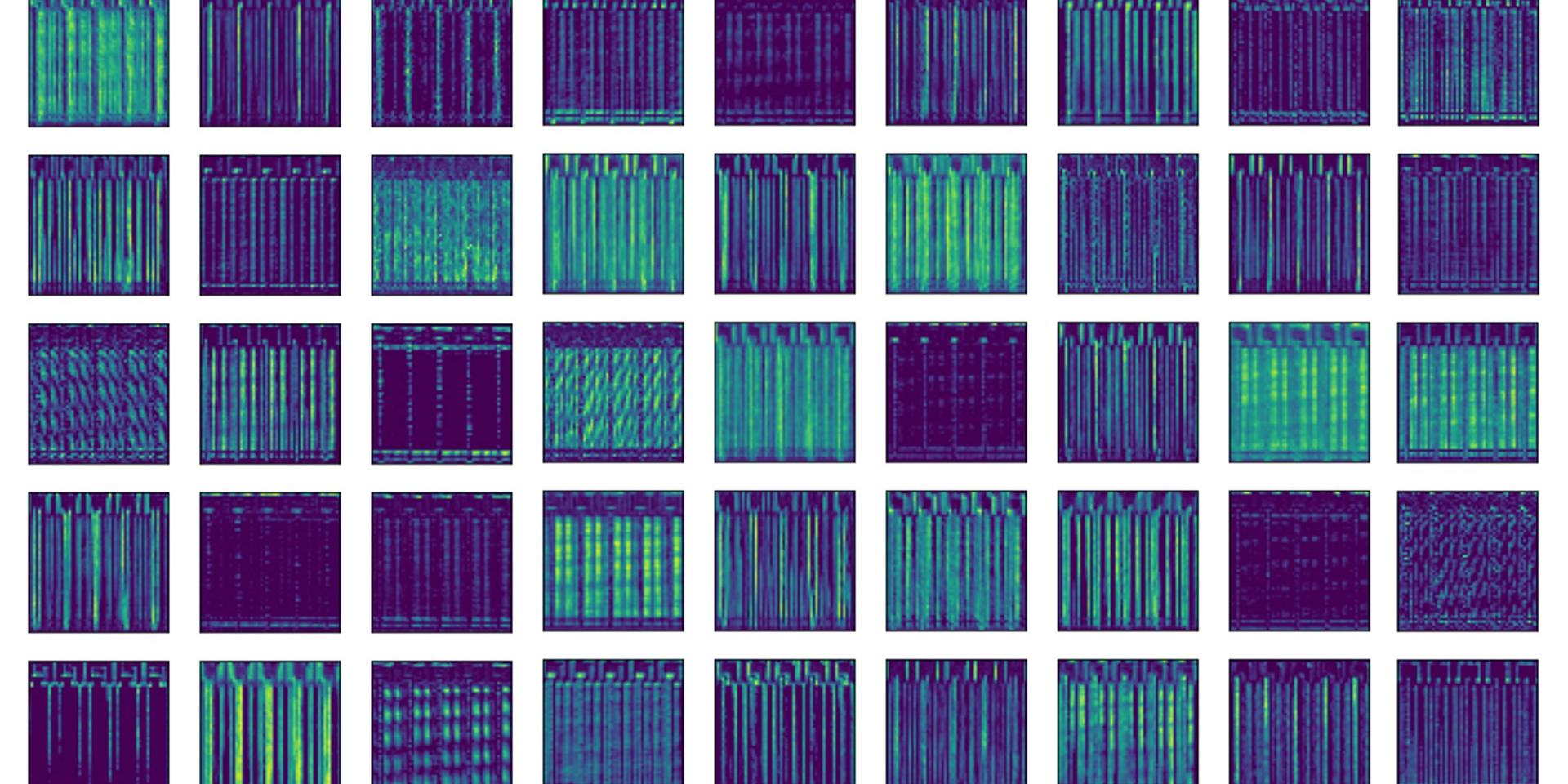

用于自动分析的深度学习

用于自动分析的深度学习

深度学习用于训练人工智能,以自动、快速和可靠的方式对二维和三维图像进行图像分割和分析。

智能材料分析

智能材料分析

要检查物体的材料特性和结构,需要进行复杂的分析。借助ZEN core,复杂的分析可以根据工作流一步步轻松完成。

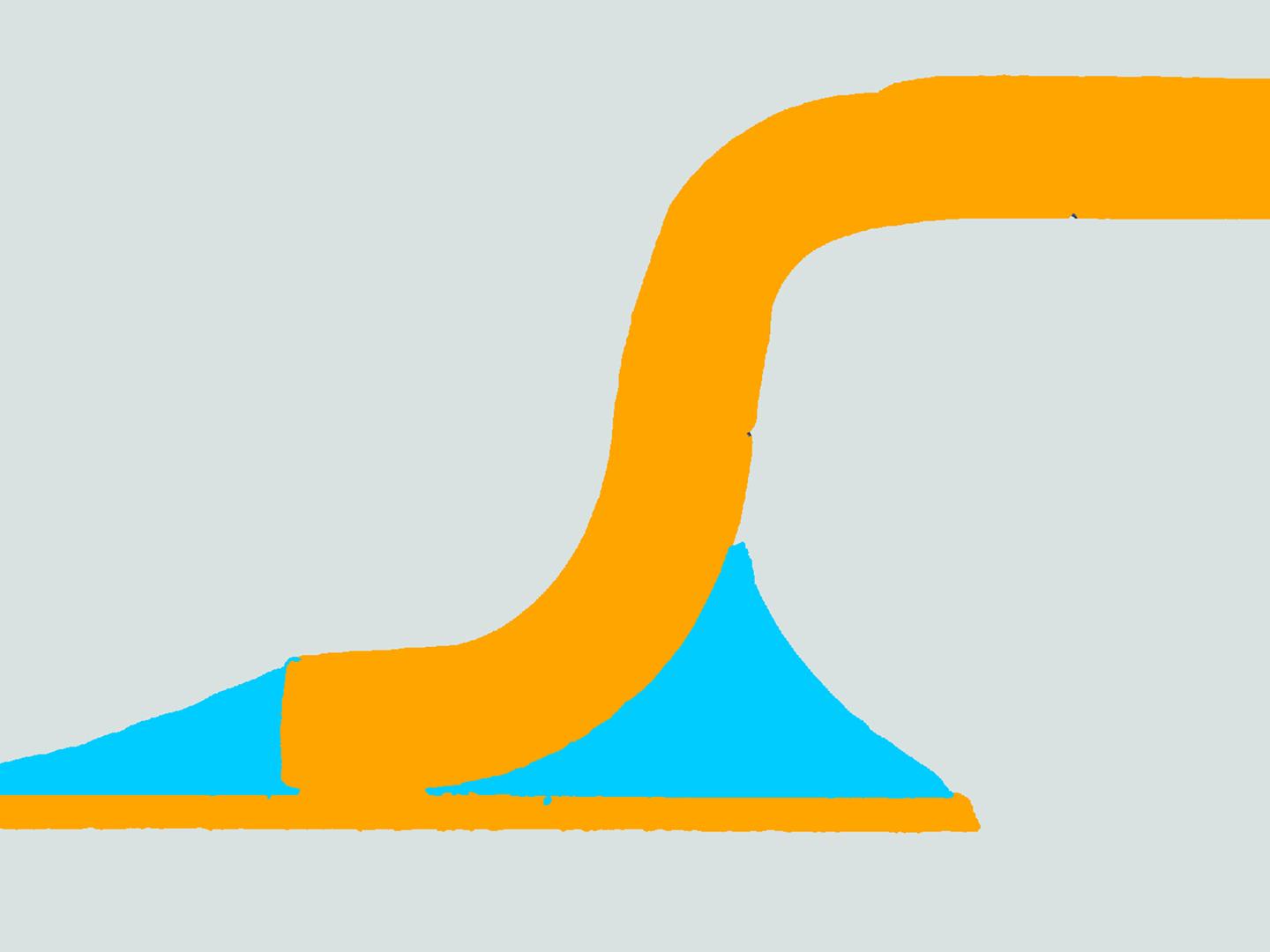

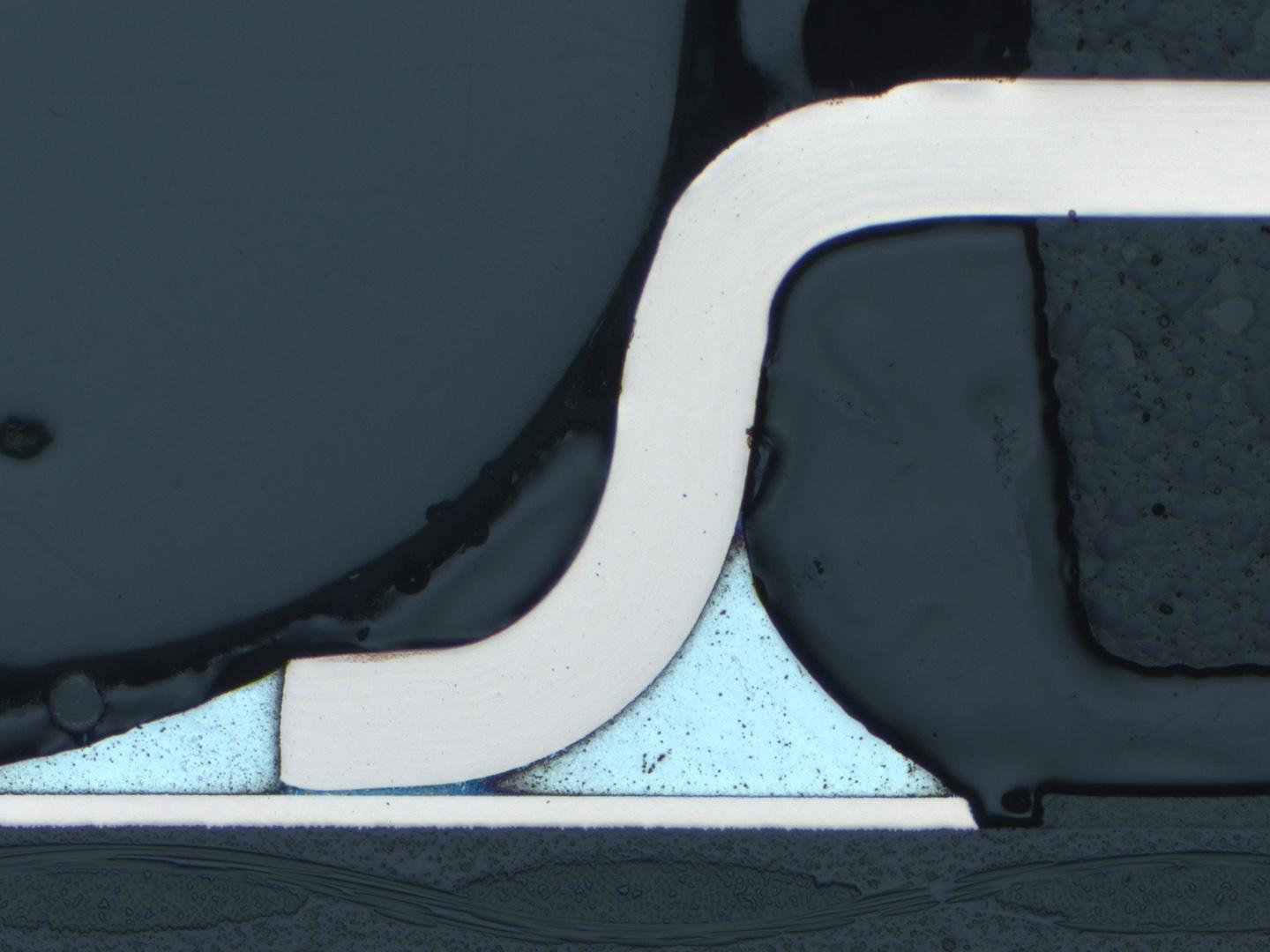

IC(集成控制器)截面图像分割
IC(集成控制器)截面图像分割
IC(集成控制器)截面图像分割

图像分析

IC(集成控制器)截面图像分割

在工业环境中,图像分析通常以显微图像分割的形式进行。为此,图像被分为几个相互分离的区域。随后会对这些区域以及不同区域之间的边界进行分析,例如,找出缺陷并确保产品质量。但根据对象的不同,必须考虑特殊情况。例如,只有超过一定大小和形状的连接区域才有意义,或者区域之间的距离也十分重要。这使得人工分析变得非常复杂和耗时。在此将使用图像处理软件,以自动化流程取代人工分析。这就减少了用户的干预,并最大限度地缩短了获取信息所需的时间。图像分析可通过灰度值分析(阈值)或基于人工智能的模型进行。

人工智能

人工智能

人工智能(AI)包括自动化和机器学习。计算机模仿人类的思维和学习。在工业领域,人工智能模型经过训练,能够识别结构、缺陷和特征,并能以图形方式自行解决复杂问题。

蔡司利用人工智能进行图像分割和整体图像分析。只需使用蔡司ZEN core训练一个模型,便能自动对一幅或多幅图像进行分割和分类。这使得日常工作更加高效,不受用户限制,节省了时间和成本。

工具包和模块清单

ZEN core提供各种工具用于支持图像分析。在此,您将看到我们软件组合中的一部分产品。所有工具包均可独立于成像系统使用。

  • 工具包内容:

    • 粒度分析:根据国际标准,使用各种处理方式测定晶粒尺寸
      • 平面测量法:自动重构晶界(单个晶粒测量和确定晶粒尺寸分布)
      • 线切割法:利用切割线模式进行半自动测量
      • 比较法:使用参照系列进行人工评估
      • 根据以下标准进行测量:DIN EN ISO 643:2020 ASTM E 112-13 Plate I - IV; ASTM E 1382-97 GB/T 6394 2017
    • 铸铁分析:铸铁中石墨颗粒的形状、尺寸和分布分析
      • 以面积百分比表示的形状和尺寸分布(可选:使用参考系列的石墨排列)
      • 提供的标准:DIN EN ISO 945 # 2019
      • 额外的人工重新划分相
    • 多相分析:自动测量多相样品中的粒度和面积并评估孔隙率
    • 参考系列比较:将显微图像与标准化或用户定义的参考系列进行比较
      • 在一个视图中与一个、两个、四个或八个参考系列图像进行比较,并可叠加图像和图表进行直接比较:
        • 粒度:DIN EN ISO 643:2012 ASTM E 112-13 Plate I - IV; GB/T6394 2002
        • 非金属夹杂物(NMI):ISO 4967:2013; GB-10561 EN 10247:2007, ASTM E 45:2013; DIN 50602:1987
        • 石墨:EN ISO 945-1:2008 + Cor.1:2010
        • 创建参考系列:生成客户专用参考系列的功能
    • 涂层厚度测量:自动或交互式测量不同层的厚度
      提供的标准:ASTM B 487 - 2007, DIN EN ISO 1463 - 2004

    人工智能辅助,可执行预训练模型来评估数据。模型无法创建或修改,这些任务需要使用人工智能工具包;基于深度学习的模型需要订阅APEER ML。

  • 通过创建自动测量程序进行二维图像分析的工具包,包括高级处理功能

  • 完整的人工智能应用包,包括内置的培训界面:

    • ZEN Intellesis分割:通过机器学习算法自动分割图像
    • ZEN Intellesis对象分类:使用机器学习算法对分割和分析图像进行自动对象分类
    • ZEN Intellesis人工智能降噪:采用Noise-2-Void算法的人工智能辅助降噪
    • 宏观环境:用Python编程客户专用宏
    • API:通过API接口(蔡司编程团队的服务)控制ZEN core
    • 工作流的溯源性和问责制(21 CFR第11部分的前提条件)
    • 审计追踪

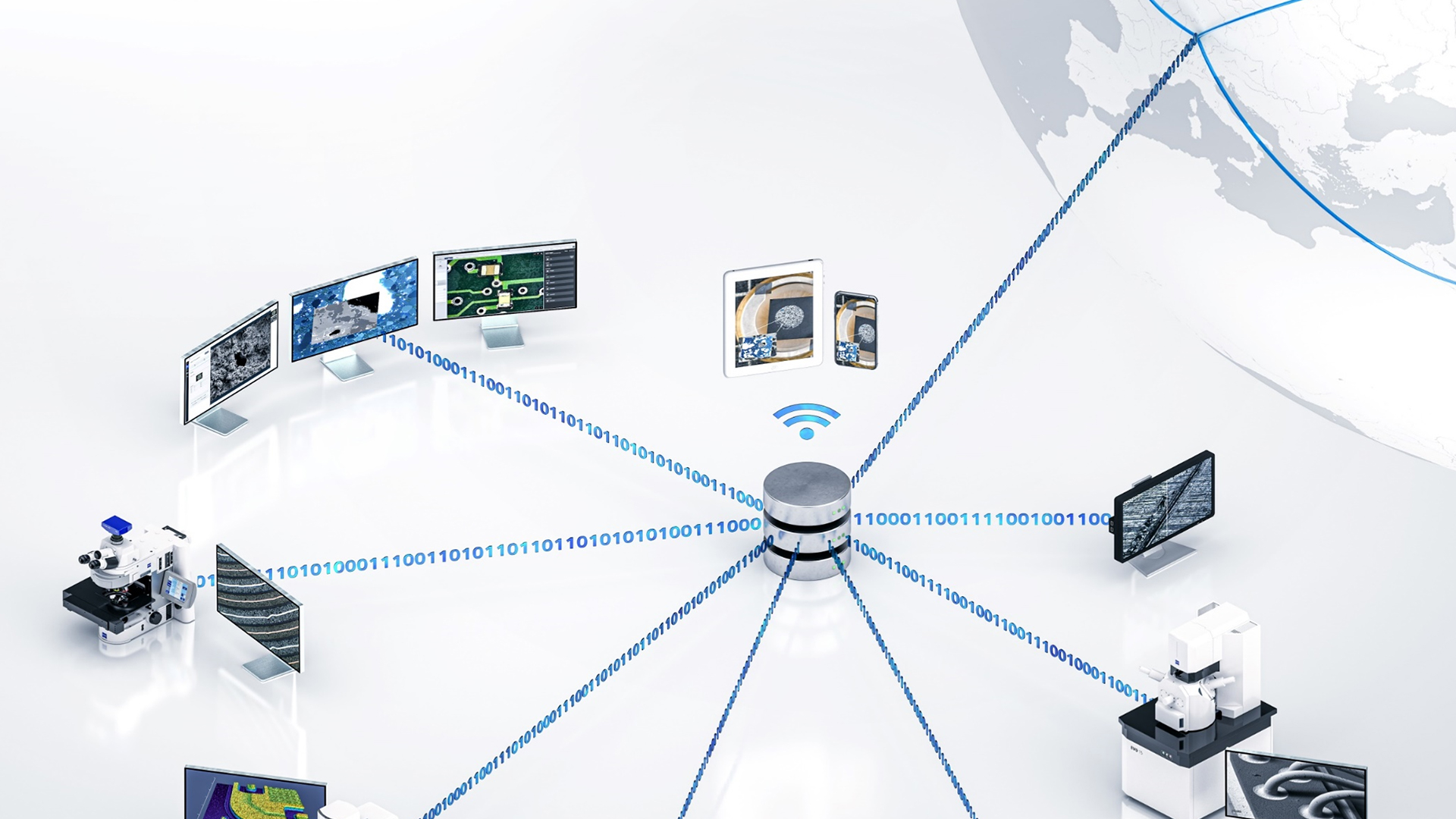

  • 基于SQL的图像数据库

    • 中央数据库解决方案
    • 智能数据管理
    • 无限制的集成用户和访问管理,无需额外费用

试用 ZEN 核心

只需注册并免费测试 ZEN core,无需承担任何合同义务。在最多 60 天内了解我们的图像分析和机器学习工具。
