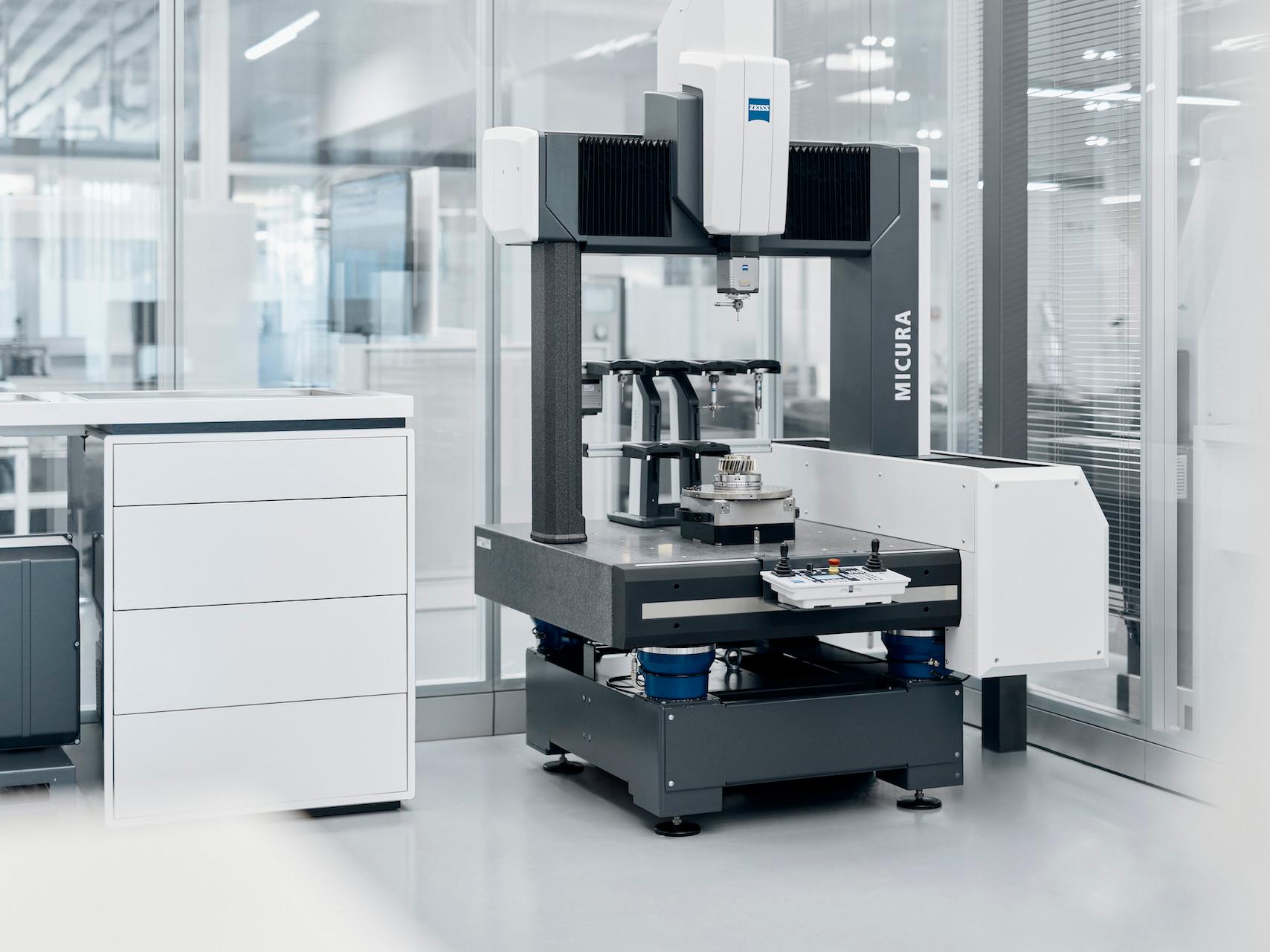

蔡司MICURA
桥式三坐标测量机

蔡司MICURA

为小型零部件提供高精度

蔡司MICURA为小型工件的精度确立了标准,它融合了诸如蔡司VAST XT gold主动扫描测头、蔡司VAST XTR gold、导航技术以及新型创新性CMM修正等先进技术,从而在同级别产品中具备更高精度。

  • 精度高,精度< 1µm
  • 主动扫描和导航技术

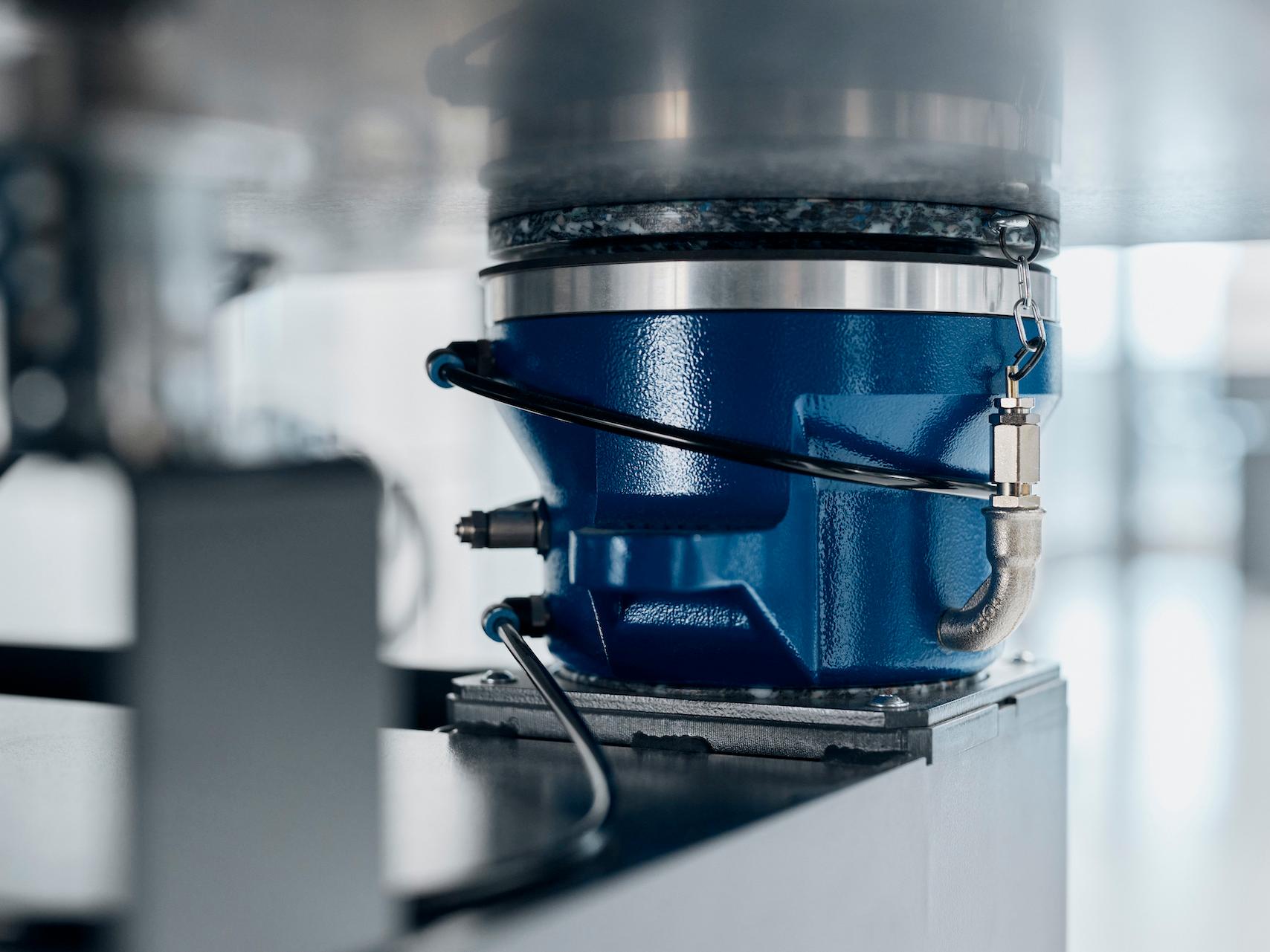

  • 采用空气轴承,稳定性高
  • 可选配旋转工作台,提高四轴扫描的灵活性

在精度方面处于优势地位

蔡司MICURA是满足工业生产新要求的解决方案,在工业生产中,部件变得越来越紧凑,对精度的要求也越来越高。

结构紧凑、高度精准

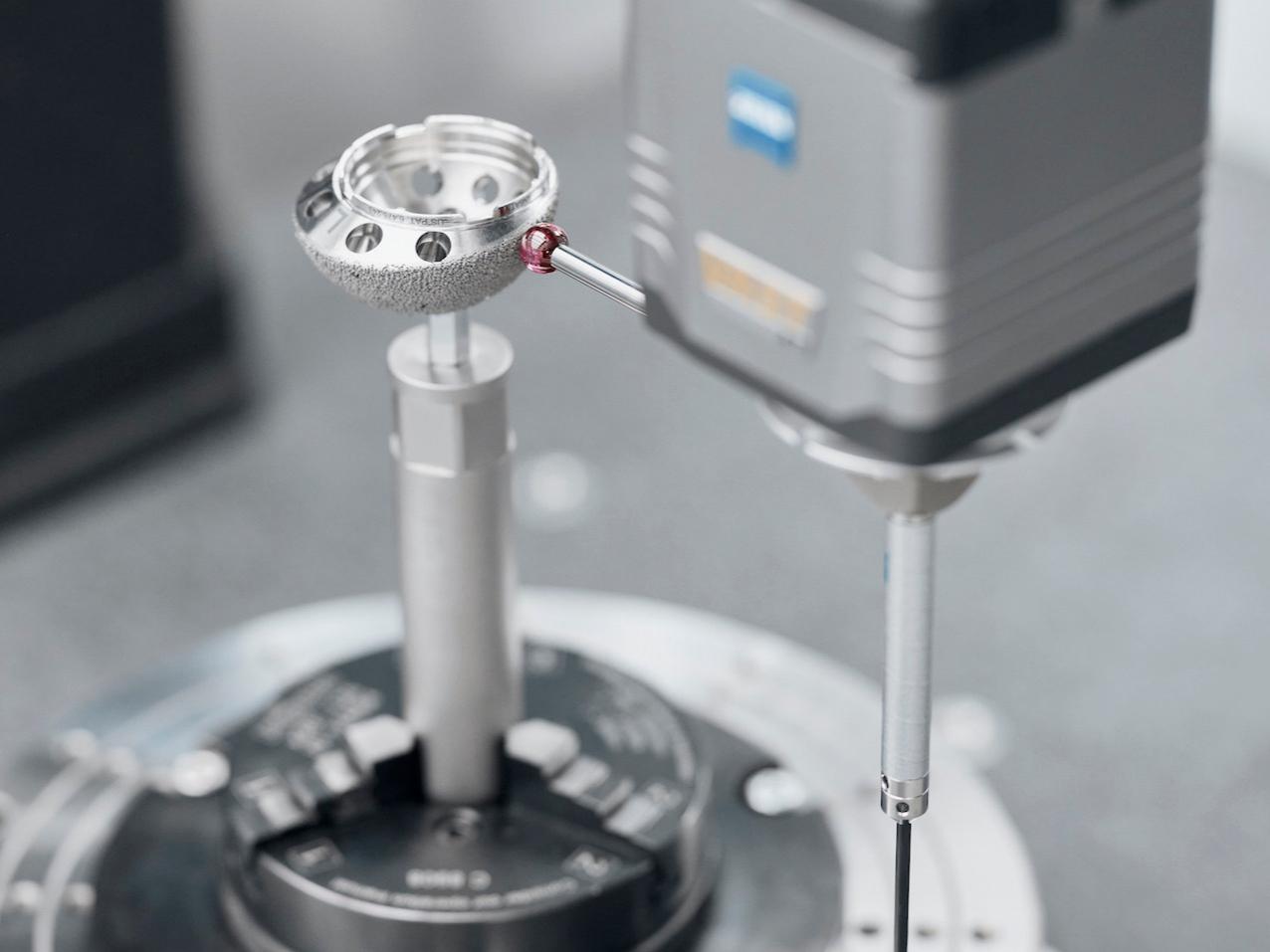

蔡司MICURA配备了蔡司VAST XT gold或VAST XTR gold高端探头和导航技术,可提供测量精度小于一微米的主动扫描。蔡司MICURA在公差要求严格的小型复杂部件上(例如光学、医疗技术或电子等领域)尤其显示出其优势。尽管三坐标测量机尺寸小巧,但其测量体积却可达到500 × 700 × 600 mm,大大超过同类机器。

高精度高速扫描

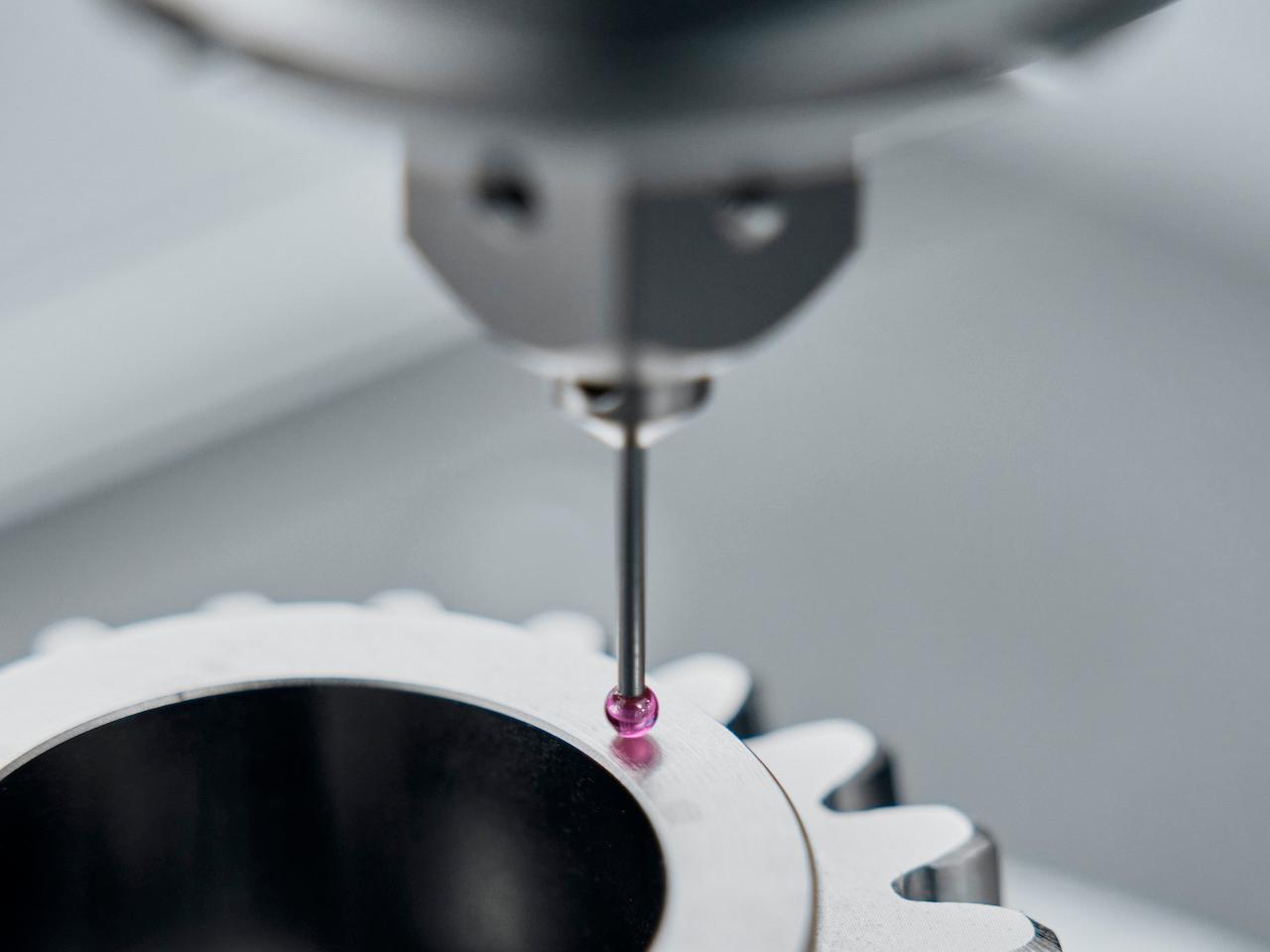

蔡司VAST XT gold和VAST XTR gold探头可实现高速扫描,每秒可扫描多达500个测量点。除几何参数外,圆度或平面度等形状和位置参数也可在短时间内精准测量。VAST XT gold探头可配备小测试球。最小的测头直径仅为0.3 mm。

自动测量速度

蔡司MICURA标配VAST navigator技术,可在确保测量精度的前提下自动设置理想的测量速度,从而显著缩短测量时间。蔡司MICURA在精度要求较高的地方移动稍慢。如轮廓较简单或测量要求较少,则三坐标测量机的移动速度就会更快。

得益于切向趋近与扫描、螺旋扫描以及快速动态测针校准功能,导航技术能够进一步节省时间。

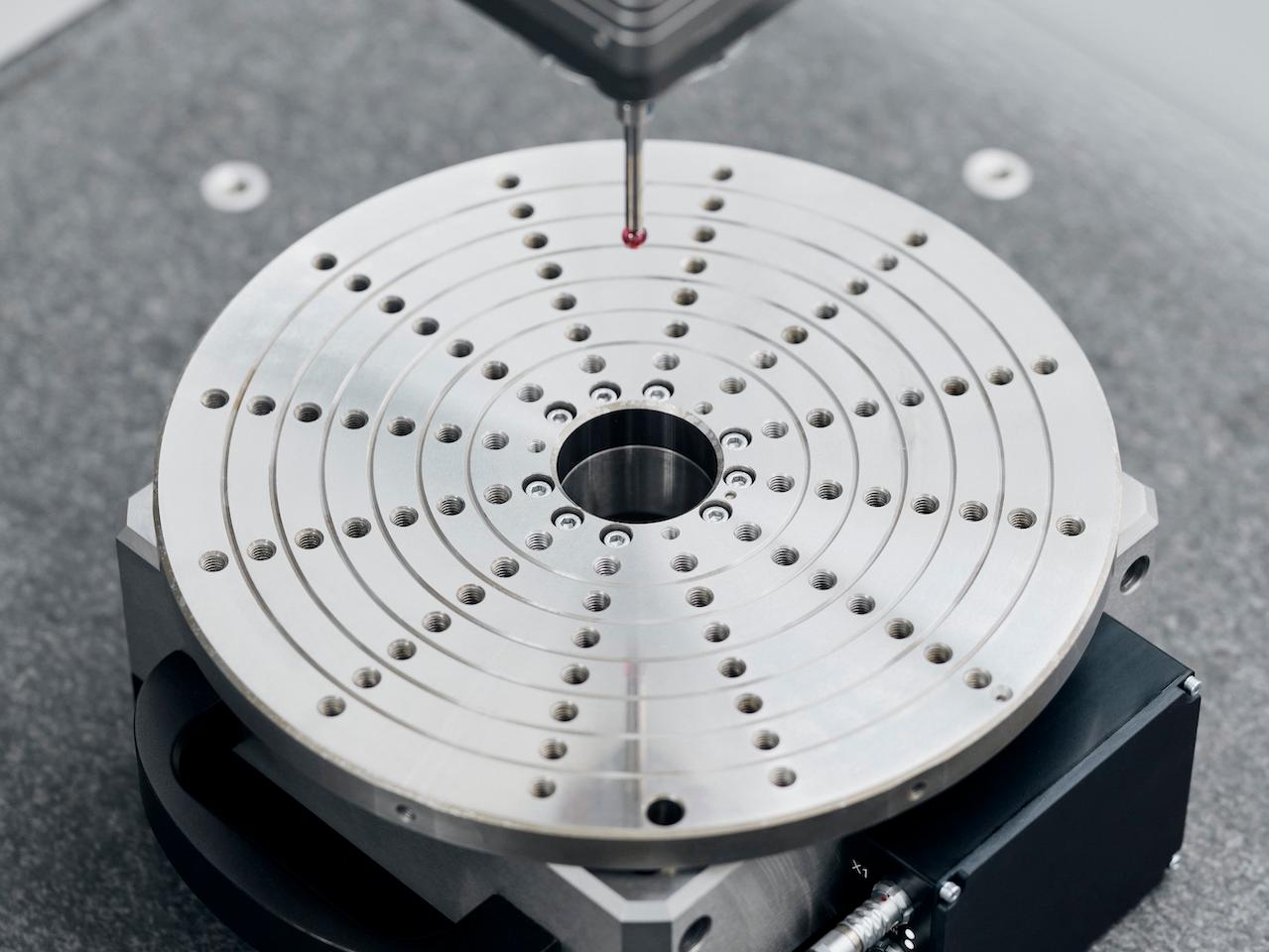

利用蔡司旋转台提高灵活性

灵活的蔡司RT-RB-100-1转台可根据需要作为一种装调配置安装在测量区域内,之后又能方便地移出测量区域。该选项可在一台机器上实现四轴测量。

技术数据

测量范围(单位为dm)

5/7/6

测头

蔡司VAST XT gold

蔡司VAST XTR gold

最大工件重量

730 kg

软件

蔡司CALYPSO

成功案例

参考件的参考标准
11.04.2019

参考件的参考标准

精度专业公司MG Marposs依赖蔡司的高精度三坐标测量机对标准件进行认证。
