ATOS LRX
光学三维扫描

ZEISS ATOS LRX

大型部件的三维扫描专家

ZEISS ATOS LRX为大面积测量提供快速、准确的全场数据采集。其采用超亮激光光源,测量面积可达4平方米,单次扫描可捕捉多达2 × 1200万个坐标点,从而提高了测量速度。

  • 大型部件的准确数据采集
  • 即使是复杂的几何形状依然能获得高分辨率数据
  • 适用于工业应用的坚固设计

快速获取大面积测量区域的全场数据

凭借超亮激光光源和高达4平方米的大测量区域,ZEISS ATOS LRX可在短时间内提供准确的全场数据。只需一次扫描,传感器便能捕捉多达2 × 1200万个坐标点。

满足工业需求的三维扫描系统

该传感器可满足工业用户的高计量要求。该三维扫描仪与ZEISS INSPECT这一广泛认可的三维测量标准配合使用,可无缝指导您完成扫描、检测和报告的完整工作流。

快速数字化,高分辨率数据

快速数字化,高分辨率数据

ZEISS ATOS LRX提供准确的全场高分辨率数据,即使是复杂的几何形状和自由形状表面也不例外。超亮激光光源与大面积测量区域相结合,减少了所需的扫描次数。

设计坚固耐用

设计坚固耐用

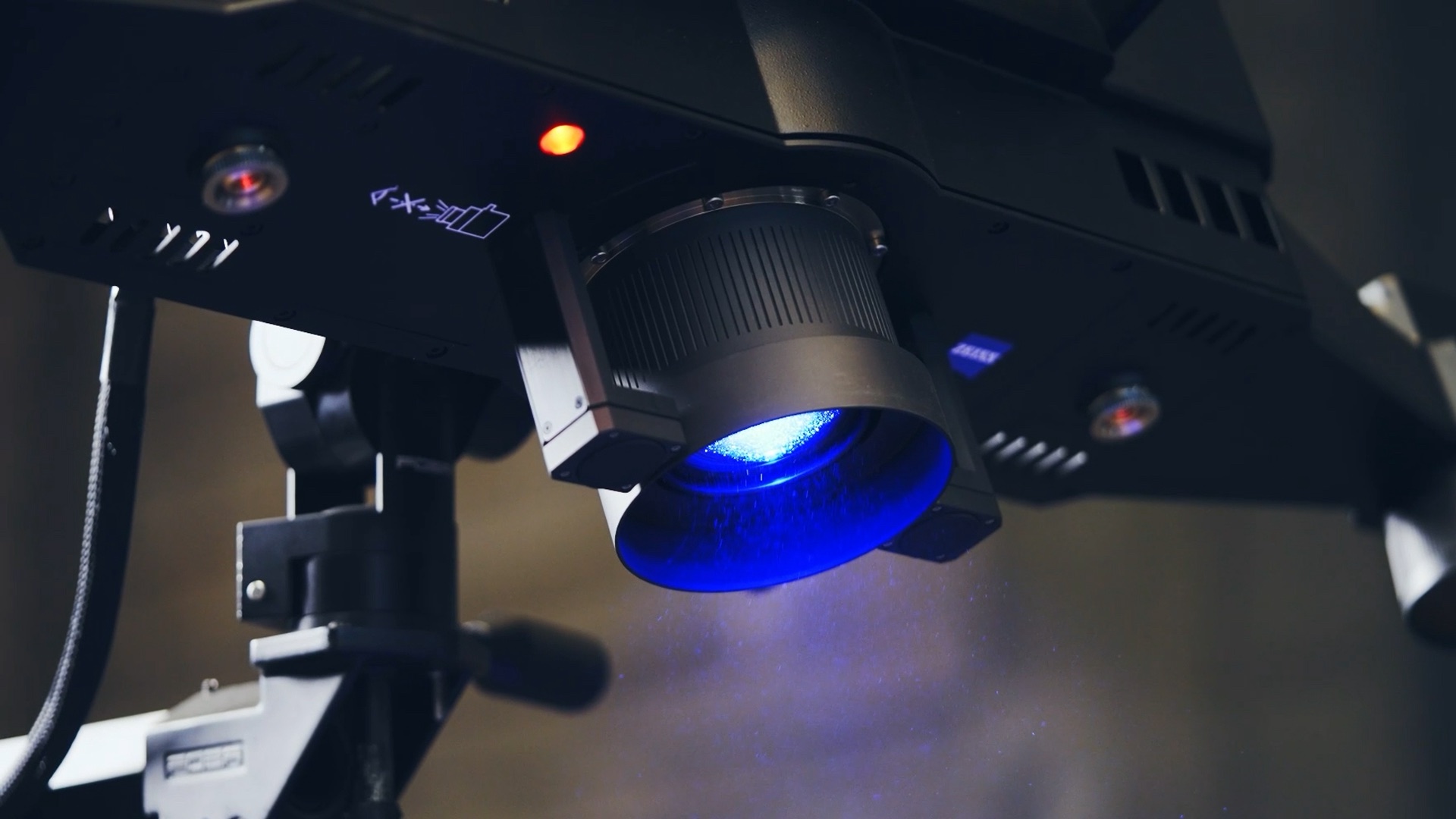

该传感器专为工业应用而设计,坚固的机匣具有防尘和防水功能。为了在恶劣的生产环境中也能可靠、准确地工作,系统会自行监控标定状态。

一体化软件

一体化软件

集扫描、检测和报告于一体的软件:传感器由ZEISS INSPECT管理。该软件提供详细的分析和报告功能,为三维扫描和检测流程提供支持。

新一代激光光源

ZEISS ATOS LRX配备了先进的超亮激光光源,即使在恶劣的环境光条件下依然能进行三维扫描。通过捕捉大面积的测量区域,该系统成为了快速大面积扫描表面的首选,即使是黑暗或闪亮的表面,依然能提供准确的高分辨率数据。

内置激光光源压缩机,将多个激光光源捆绑在一起,产生非常明亮的光线。它可以在很短的曝光时间内照亮整个测量区域(最多4平方米),从而提高扫描速度。

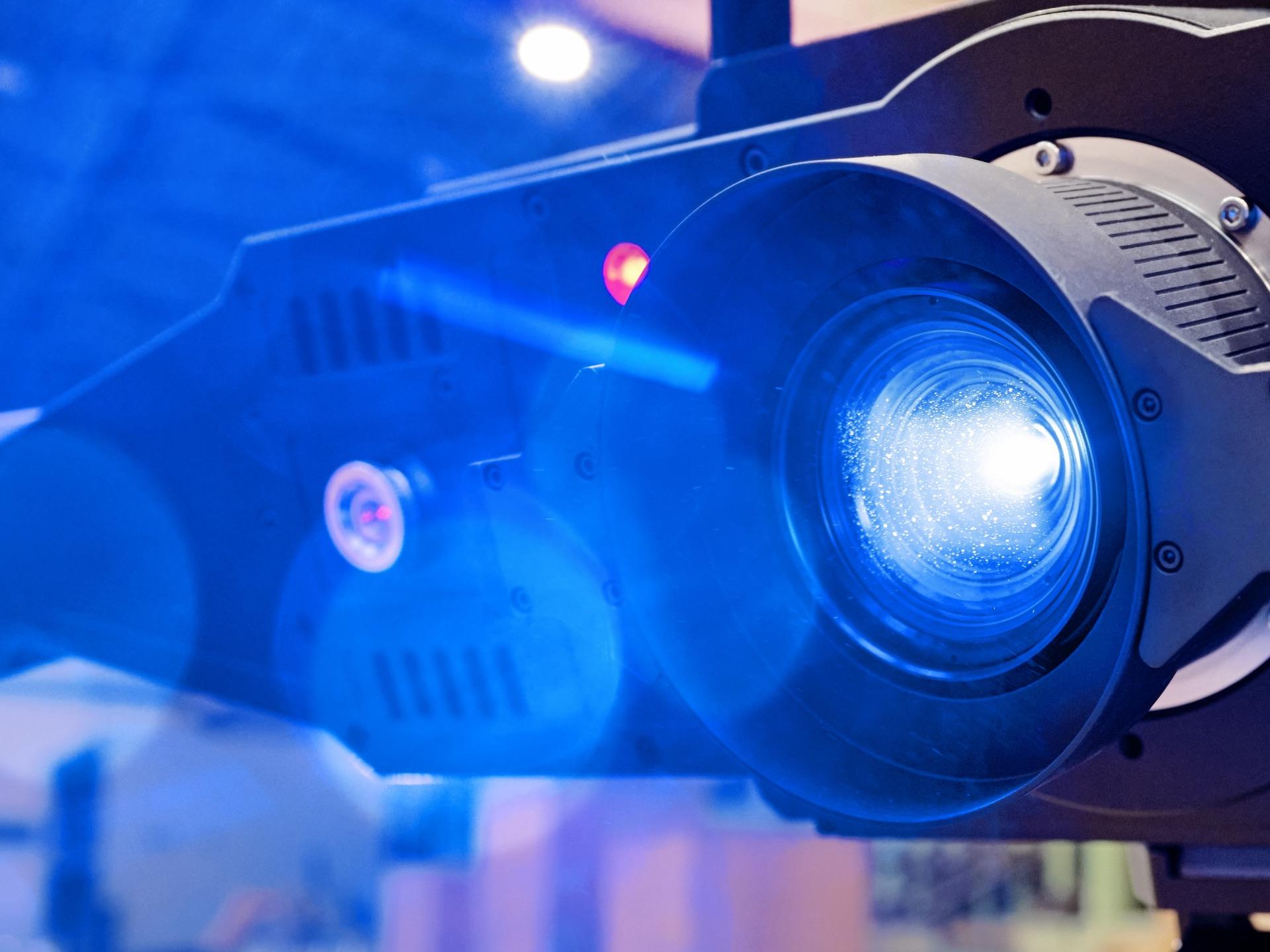

尽管使用了激光灯,ZEISS ATOS LRX仍能最大限度地保证手动使用的安全性:内置传感器通过雷达监测与用户的安全距离,并在必要时降低发光强度。由此产生的非临界激光保护等级2允许系统在不采取任何进一步保护措施的情况下运行。
高度安全
ZEISS ATOS LRX支持探针测量、实时跟踪和反投影等交互式功能。传感器可由电脑或遥控器控制。
互动功能
ZEISS INSPECT
蔡司INSPECT

有效的分析工具

蔡司INSPECT提供一站式服务

扫描、检测和报告:该软件可指导您完成整个工作流。检查标称-实际比较以及形位公差。通过简单易懂的结果,直接进行必要的修正。使用蔡司INSPECT进行综合分析,获得全面的报告,并将测量结果整合到现有流程中。

可靠易用

ZEISS Quality Suite

ZEISS INSPECT

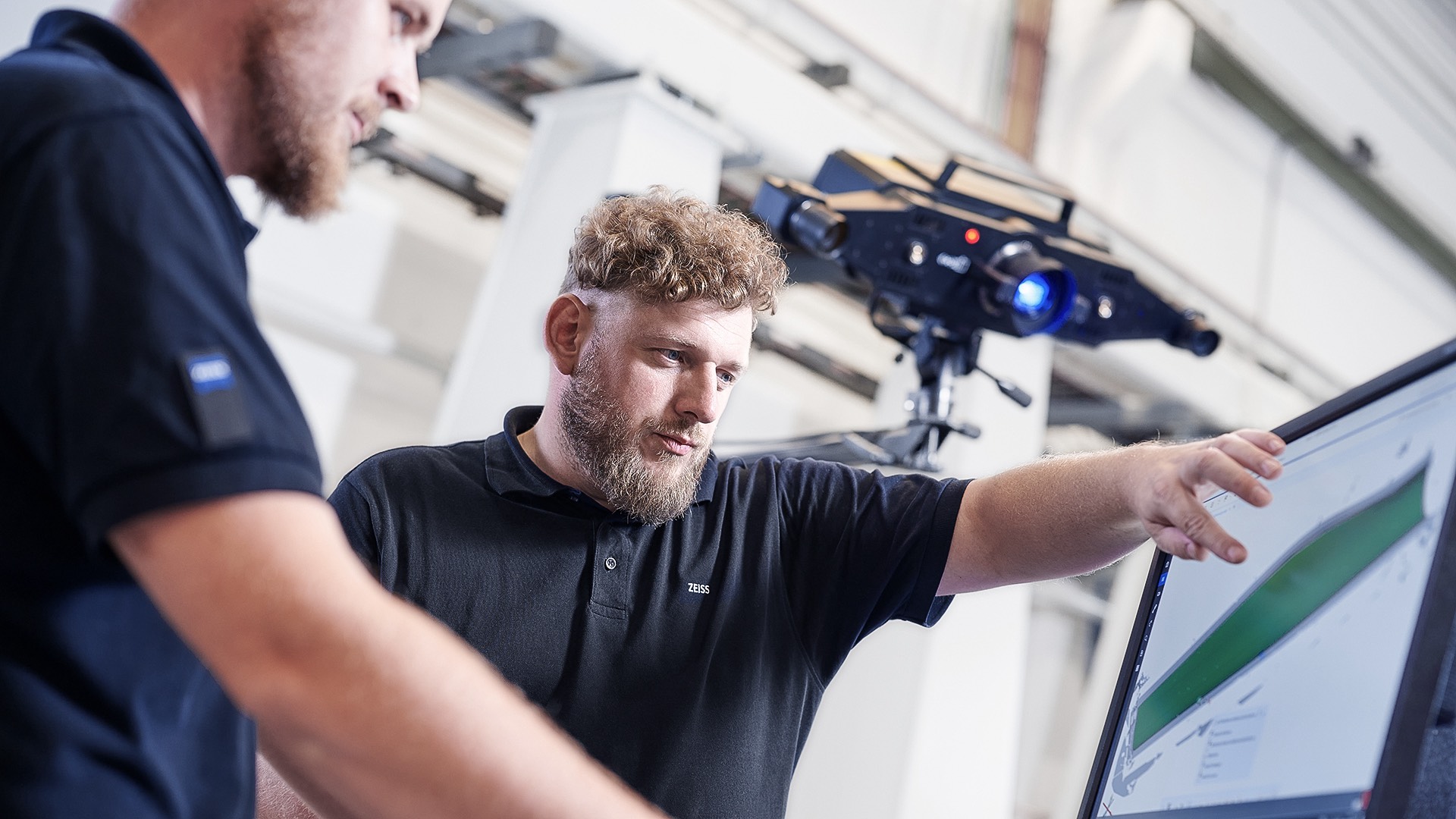

整个工作流由功能强大的ZEISS INSPECT软件控制:三维扫描仪可生成全场数据,并从中得出任何所需的检测或分析结果。如此一来,从数据采集到检测和报告,用户便能在统一的界面上轻松直观地进行操作。

HyperScale:无延迟重新标定

HyperScale:无延迟重新标定

全新的HyperScale软件功能专为非常快速的现场标定而设计。只需对DAkkS认证的长度标准进行一次测量,即可完成标定。

ATOS 5系列

ATOS传感器专为满足工业的计量要求而定制。即使在恶劣的条件下,它们也能提供绝对准确和可溯源的测量结果。三维传感器使用结构蓝光,进行非接触扫描操作。

ZEISS ATOS LRX
ZEISS ATOS LRX

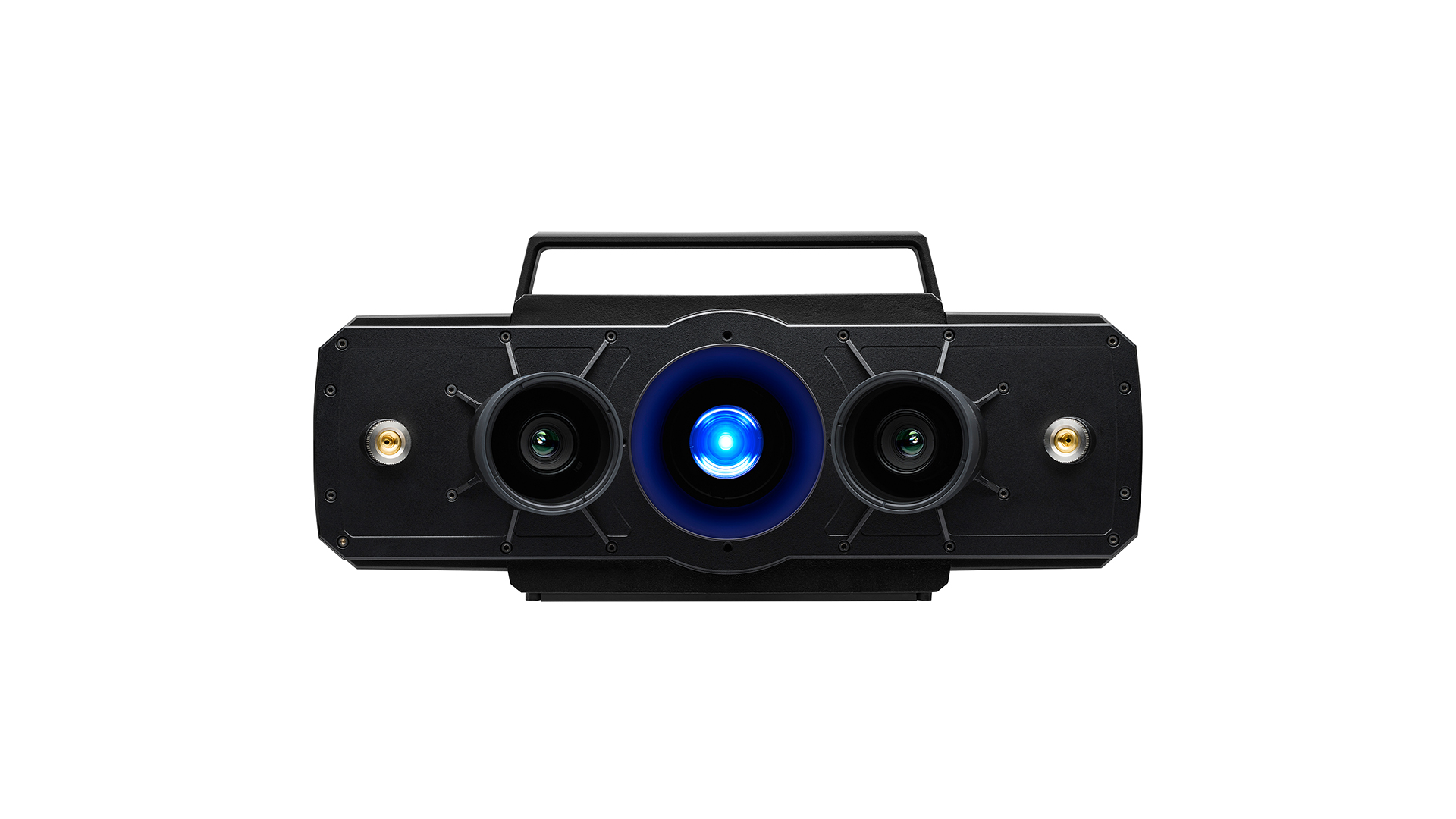

ATOS 5 for Airfoil
ATOS 5 for Airfoil

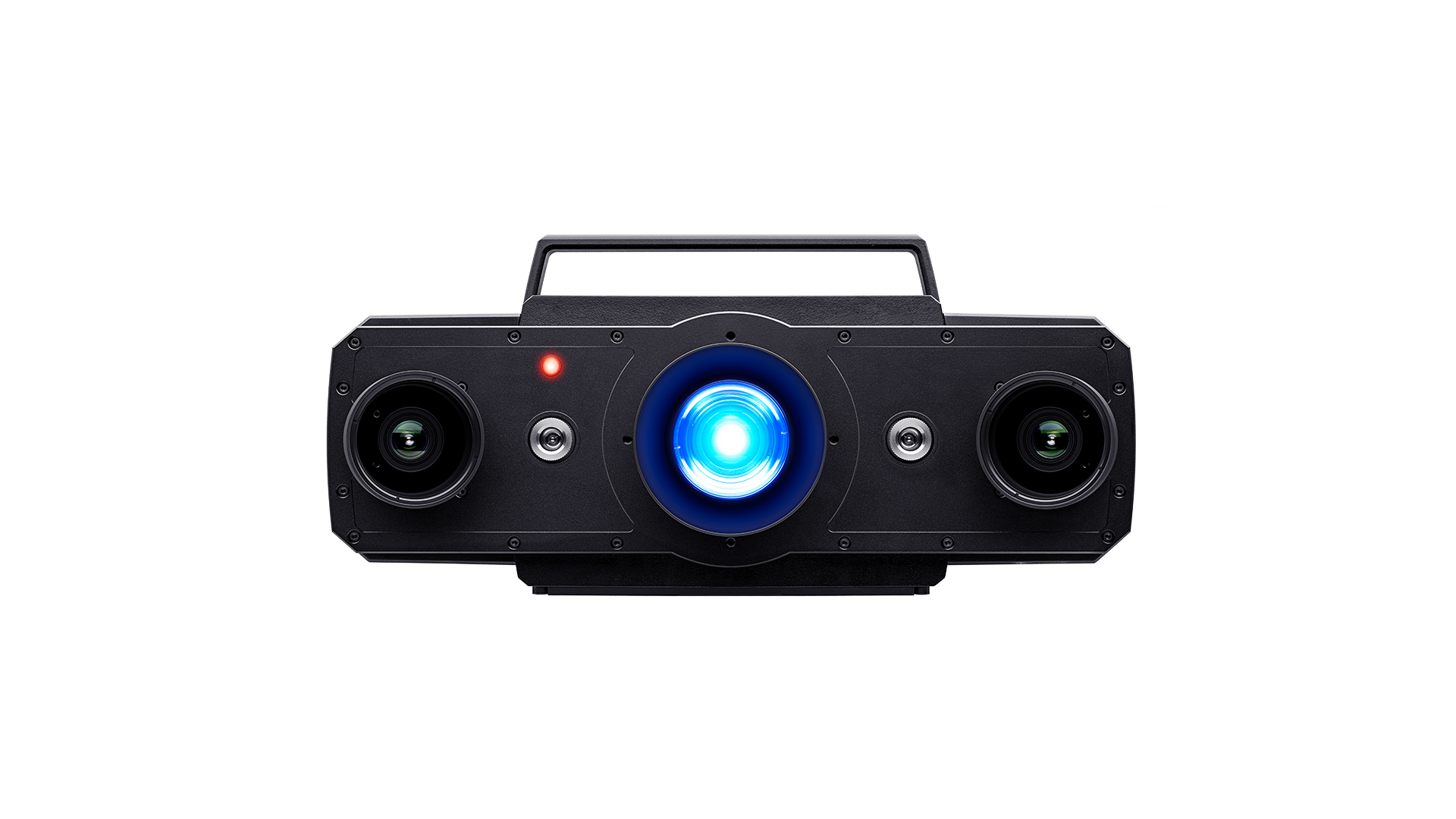

ATOS 5
ATOS 5
ATOS 5X
ATOS 5X

技术数据

系统用于:

超大型三维扫描

准确扫描微小细节

高速三维扫描系统

大型自动扫描

光源

激光

LED

LED

激光

单次扫描的测量点

12 m

12 m

8或12 m

12 m

工作距离

1810 mm

530 mm

880 mm

880 mm

可在多个行业发挥强大作用

  • ZEISS ATOS for Aerospace
  • ZEISS ATOS for Shipbuilding
  • ZEISS ATOS for toolmaking and mechanical engineering
  • ZEISS ATOS for wind energy
  • 航空航天

    航空航天

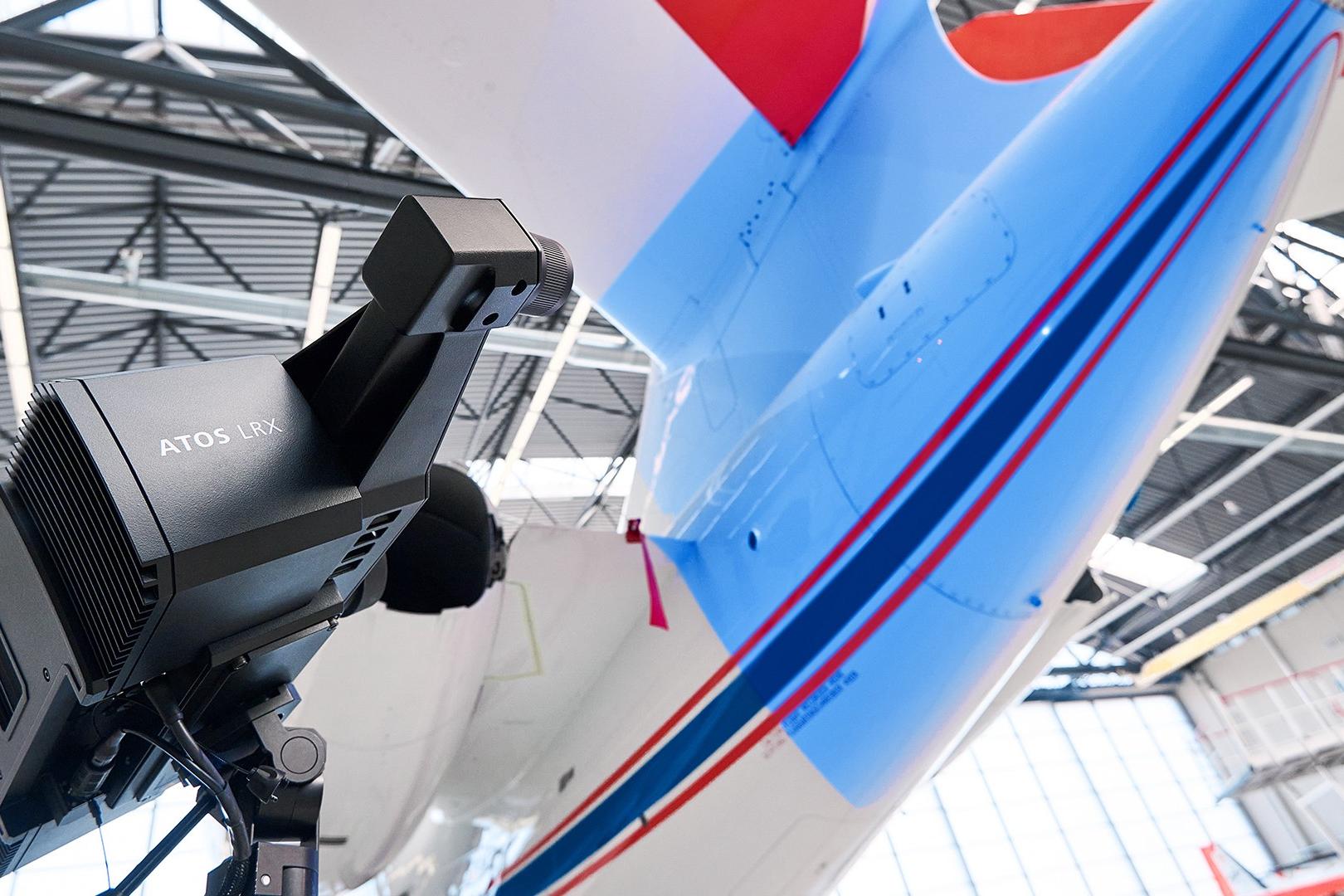

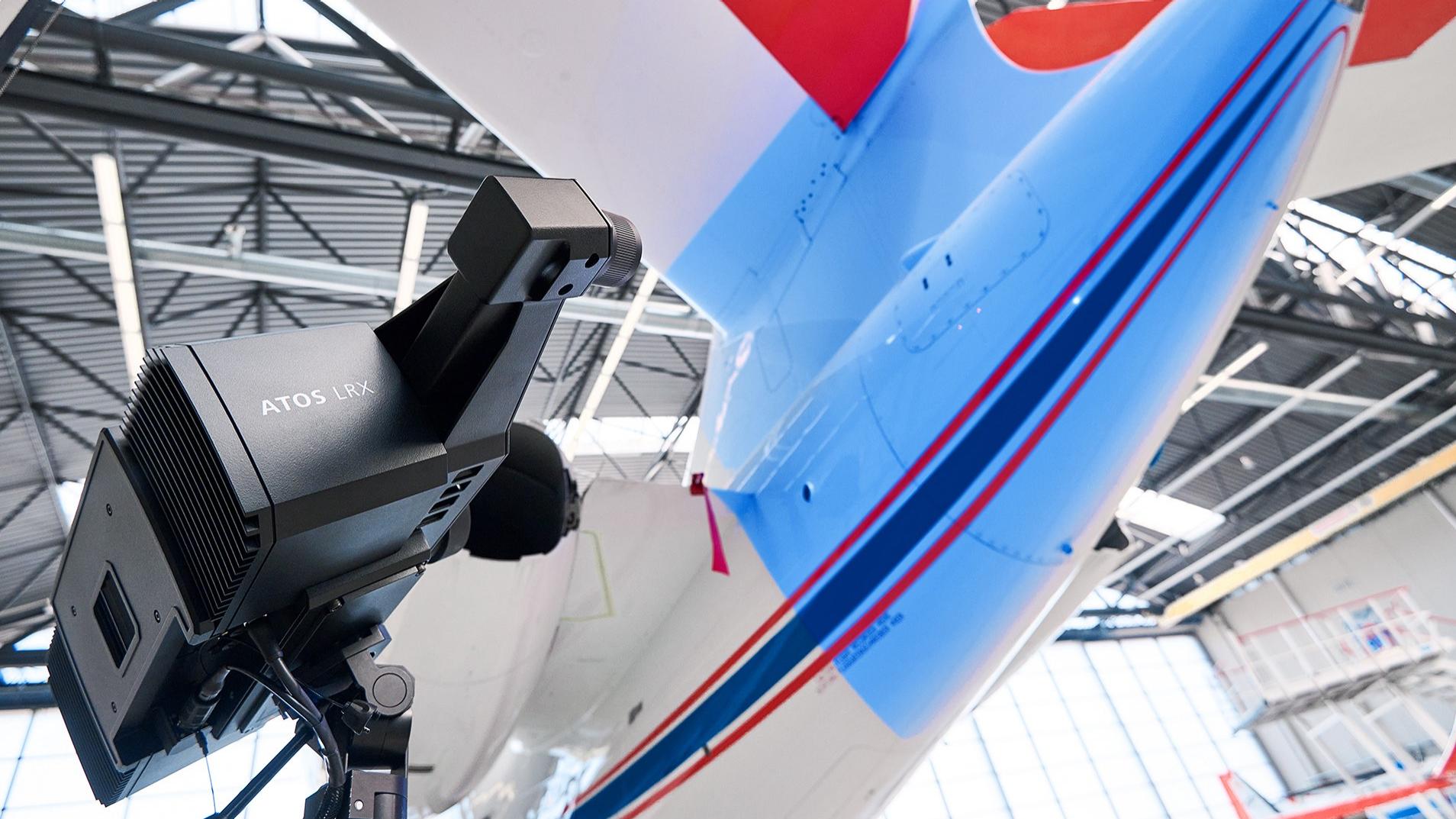

    在航空航天领域,ZEISS ATOS LRX可检测机身、翼肋、尾翼和机翼等结构部件。该传感器还用于对机身外壳进行数字化处理,例如检查铆钉和面板之间的平整度。另外,测量结果能够显示表面缺陷,从而加快维护和维修速度。

  • ZEISS ATOS应用于汽车

    汽车

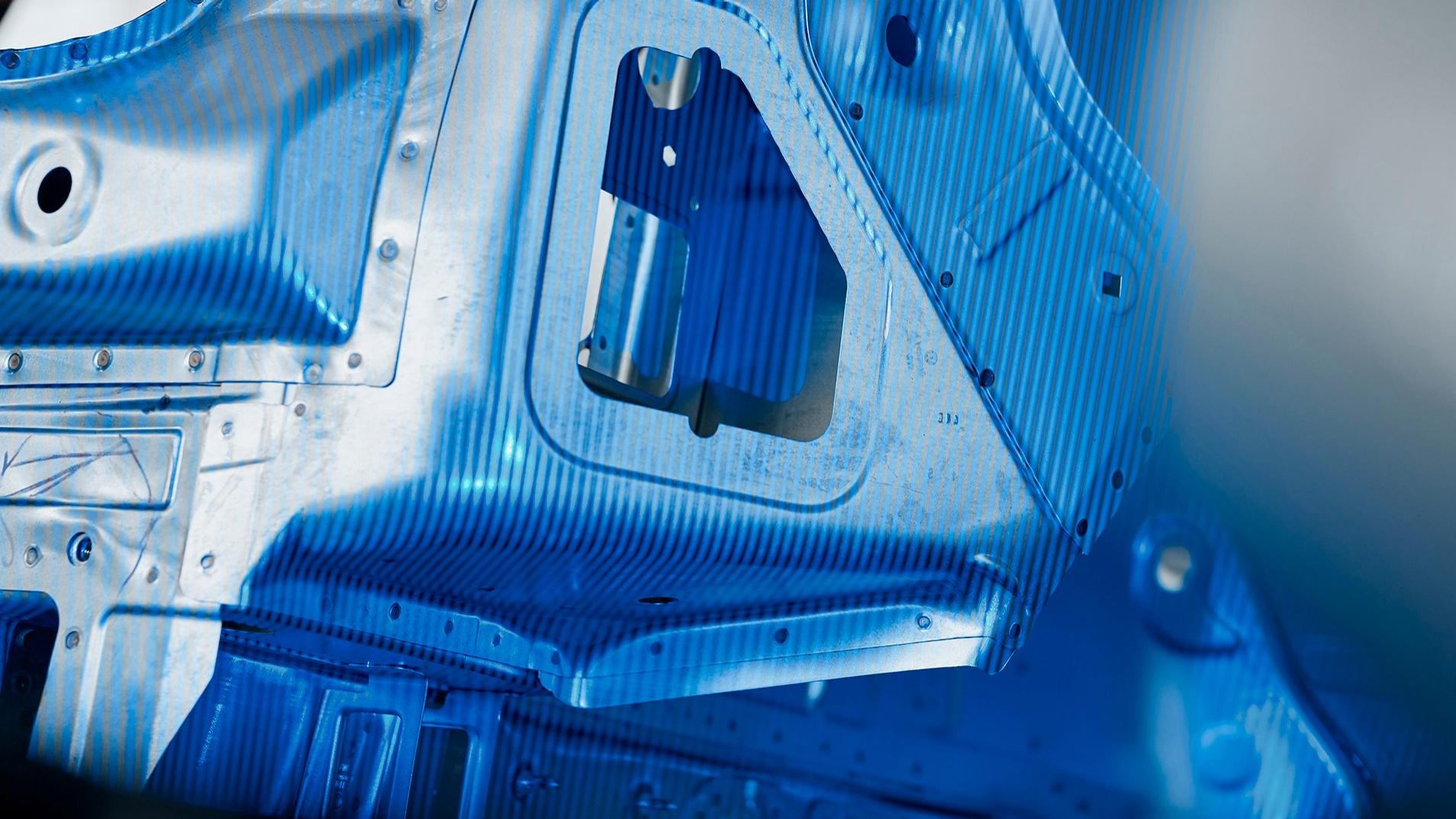

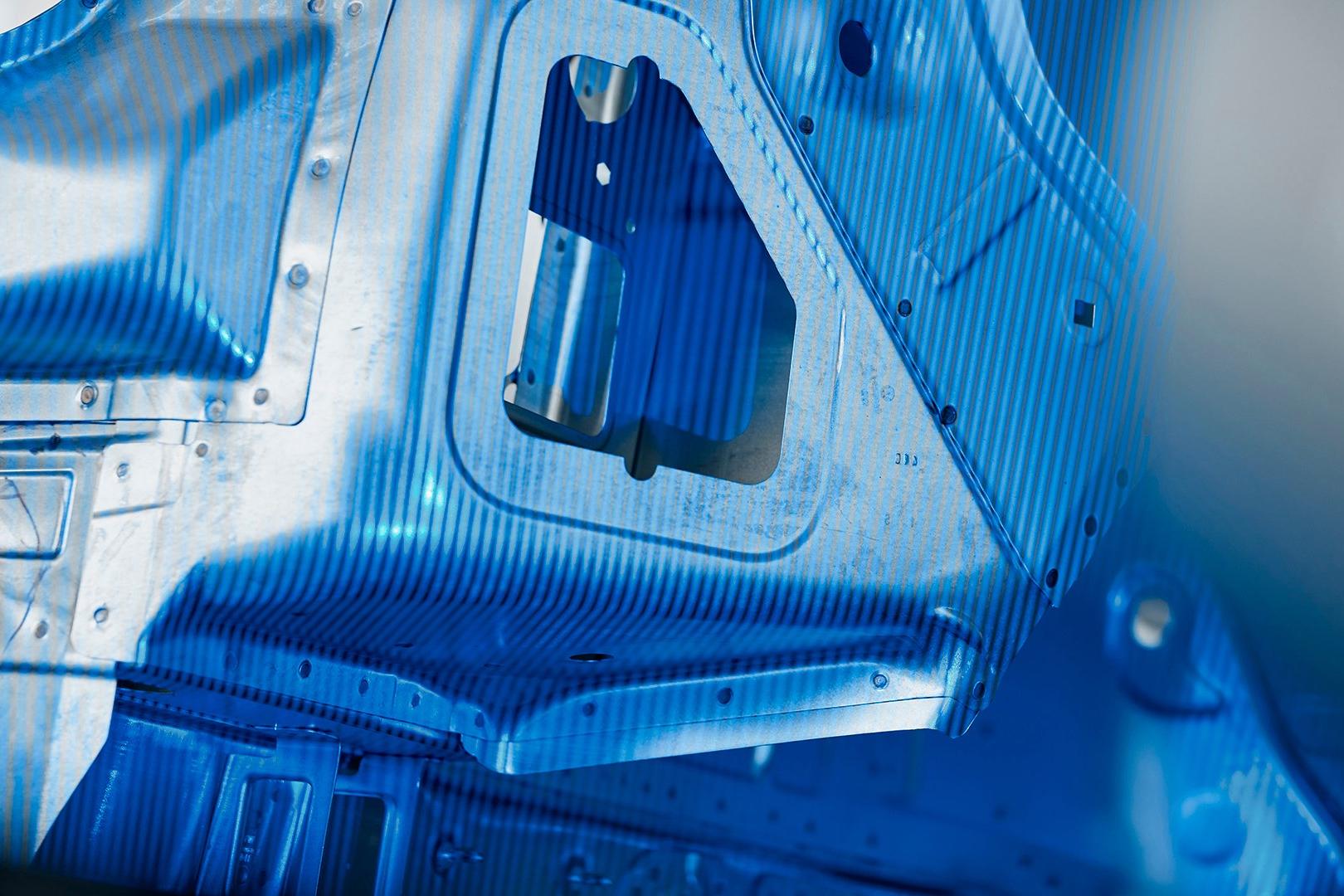

    ZEISS ATOS LRX用于在汽车设计中对油泥模型等表面进行数字化处理。由于测量面积较大,传感器在将油泥涂抹到模型上后,可快速进行标称-实际比较。在碰撞测试中,ZEISS ATOS LRX可对碰撞车辆进行快速三维扫描。

  • ZEISS ATOS应用于造船业

    造船业

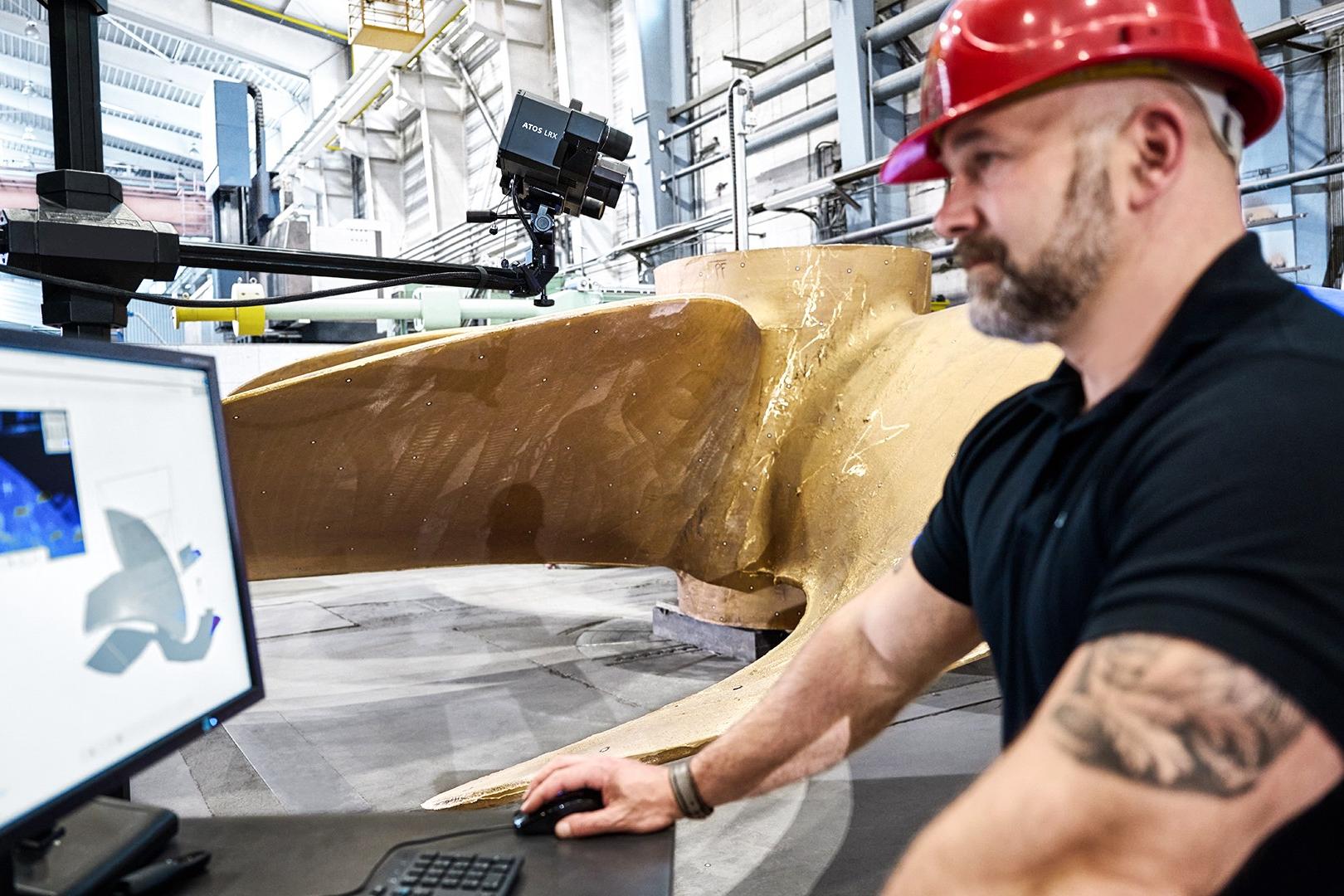

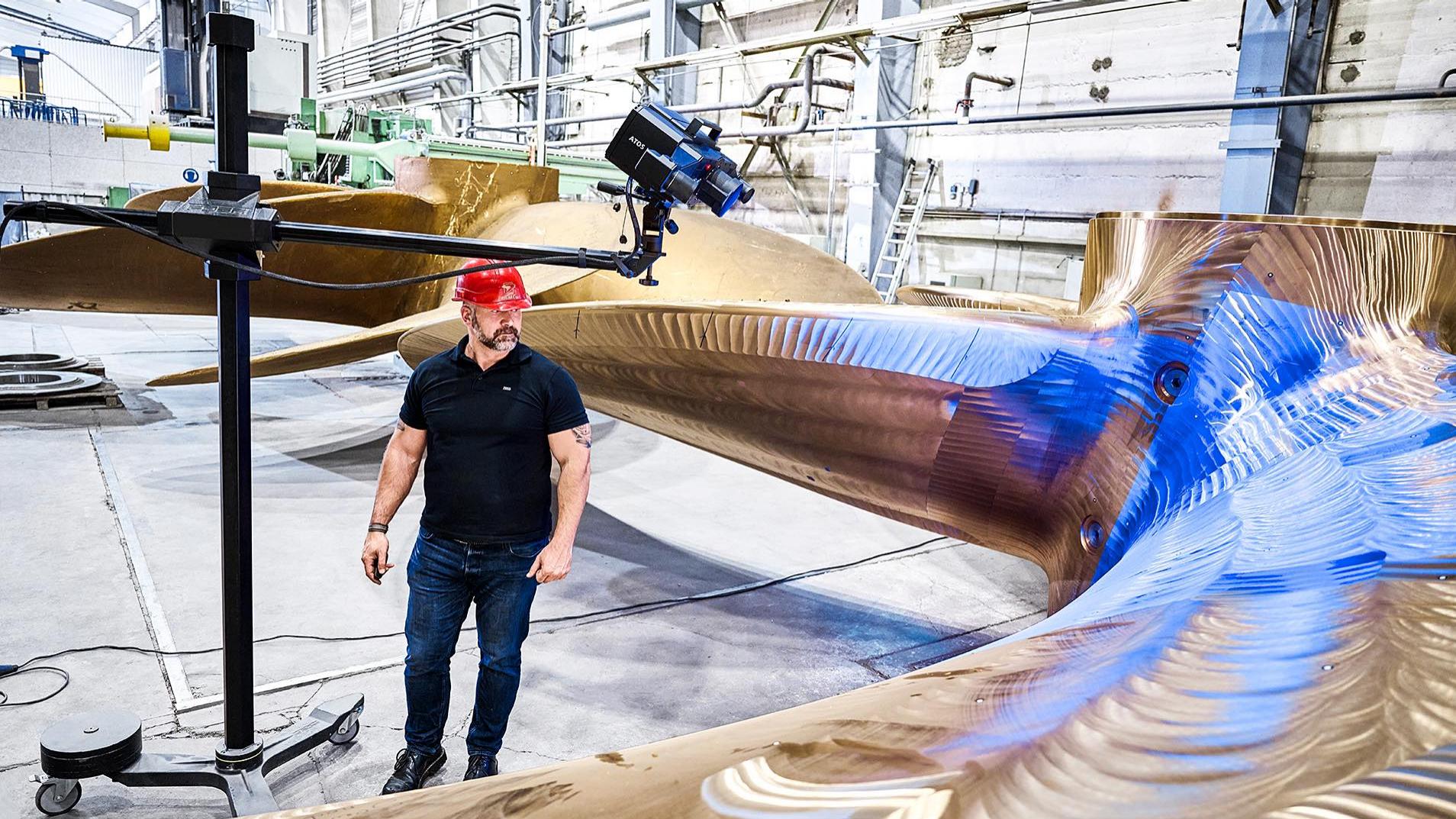

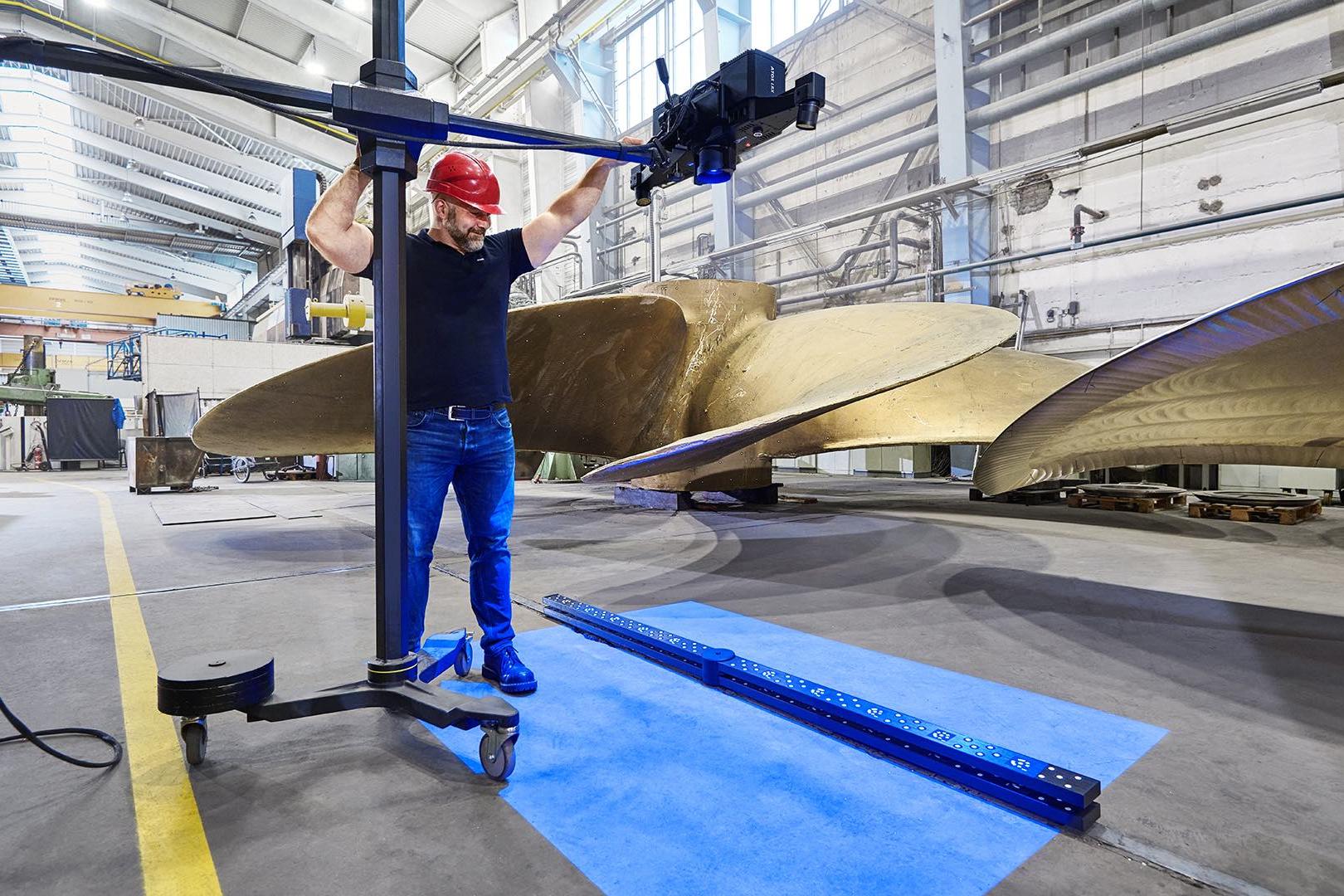

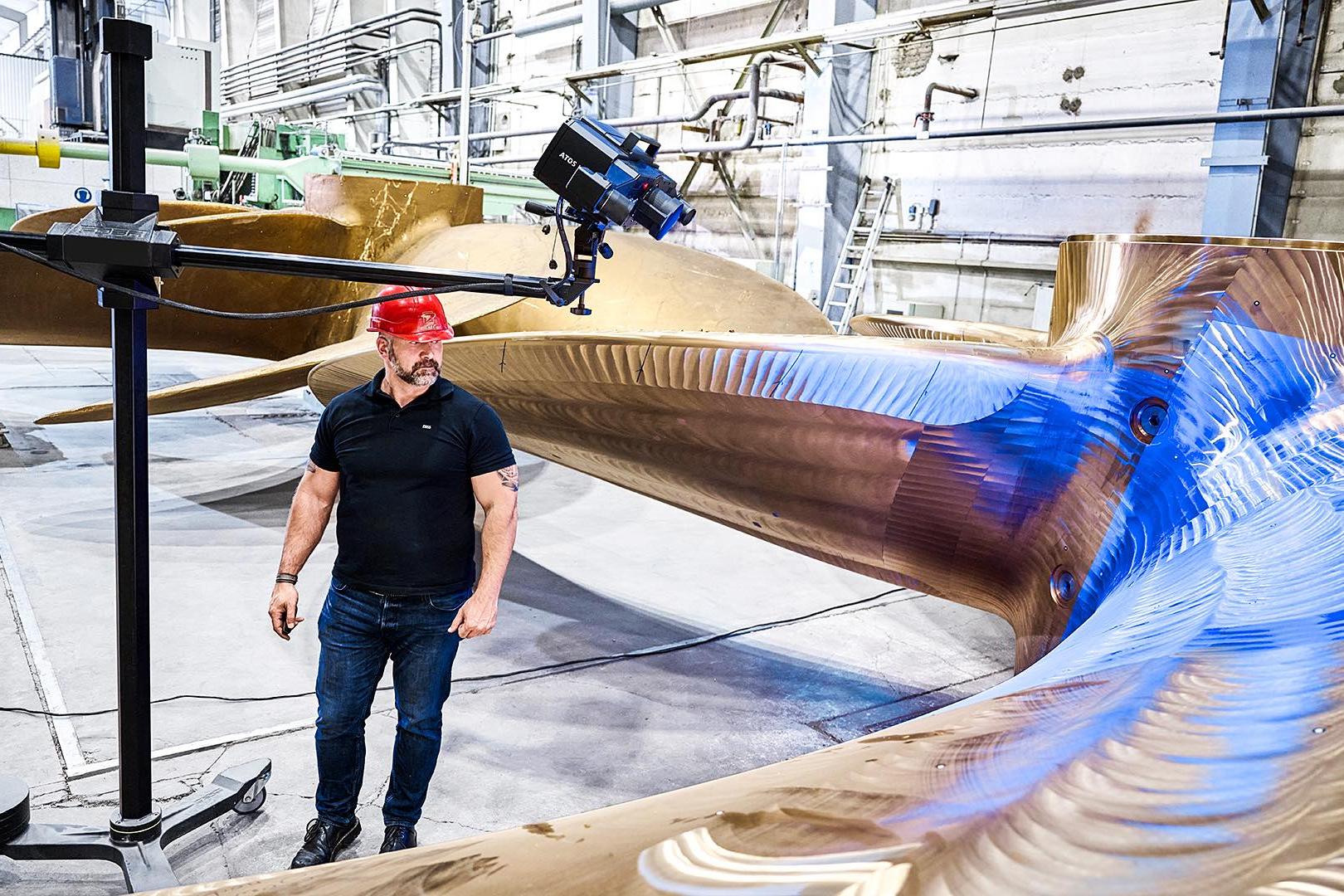

    三维扫描仪对船用螺旋桨的整个表面进行数字化处理,为维护和修理提供重要信息,例如船体的损坏情况。

  • ZEISS ATOS用于工具制造和机械工程

    工具制造和机械工程

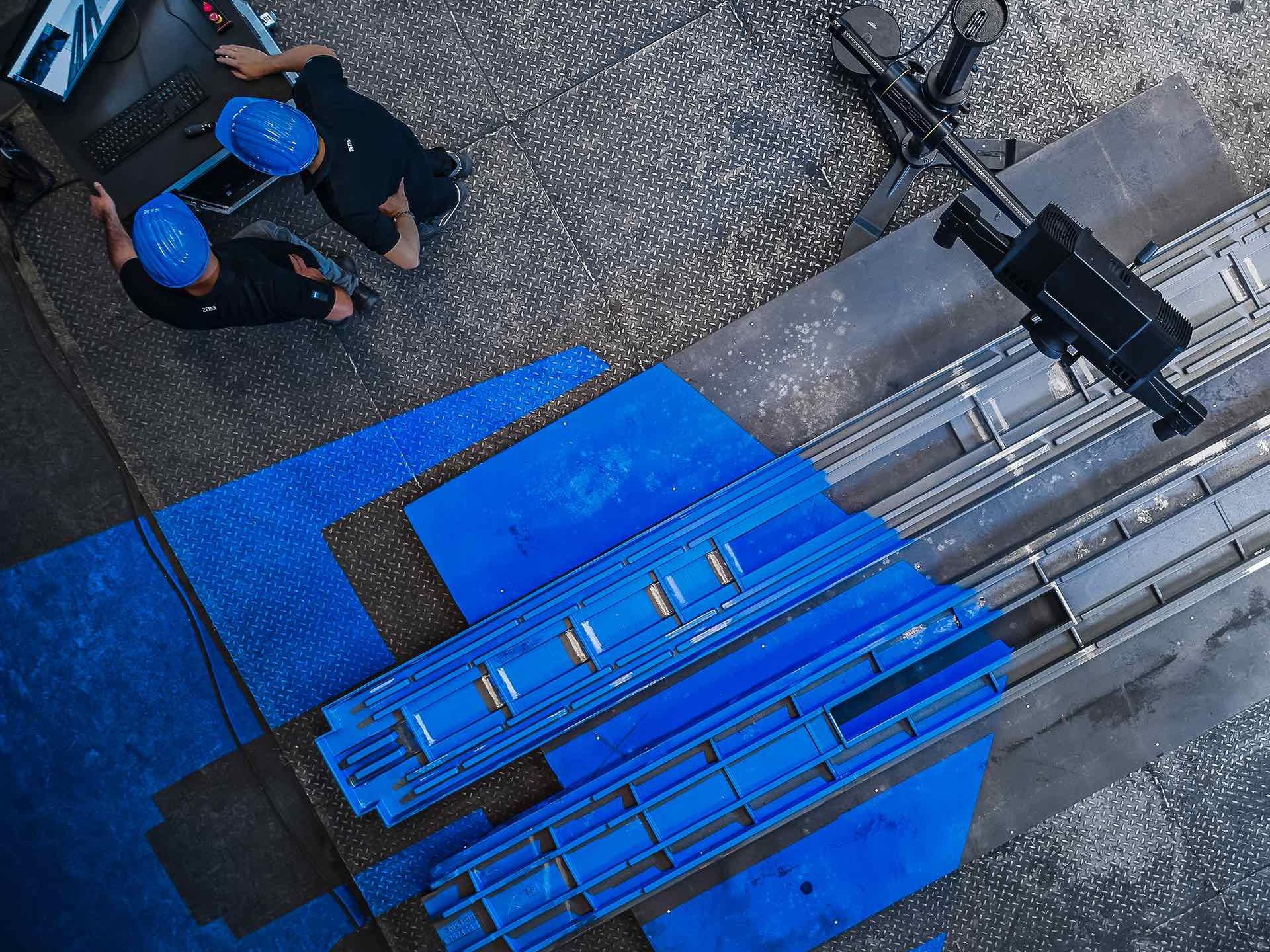

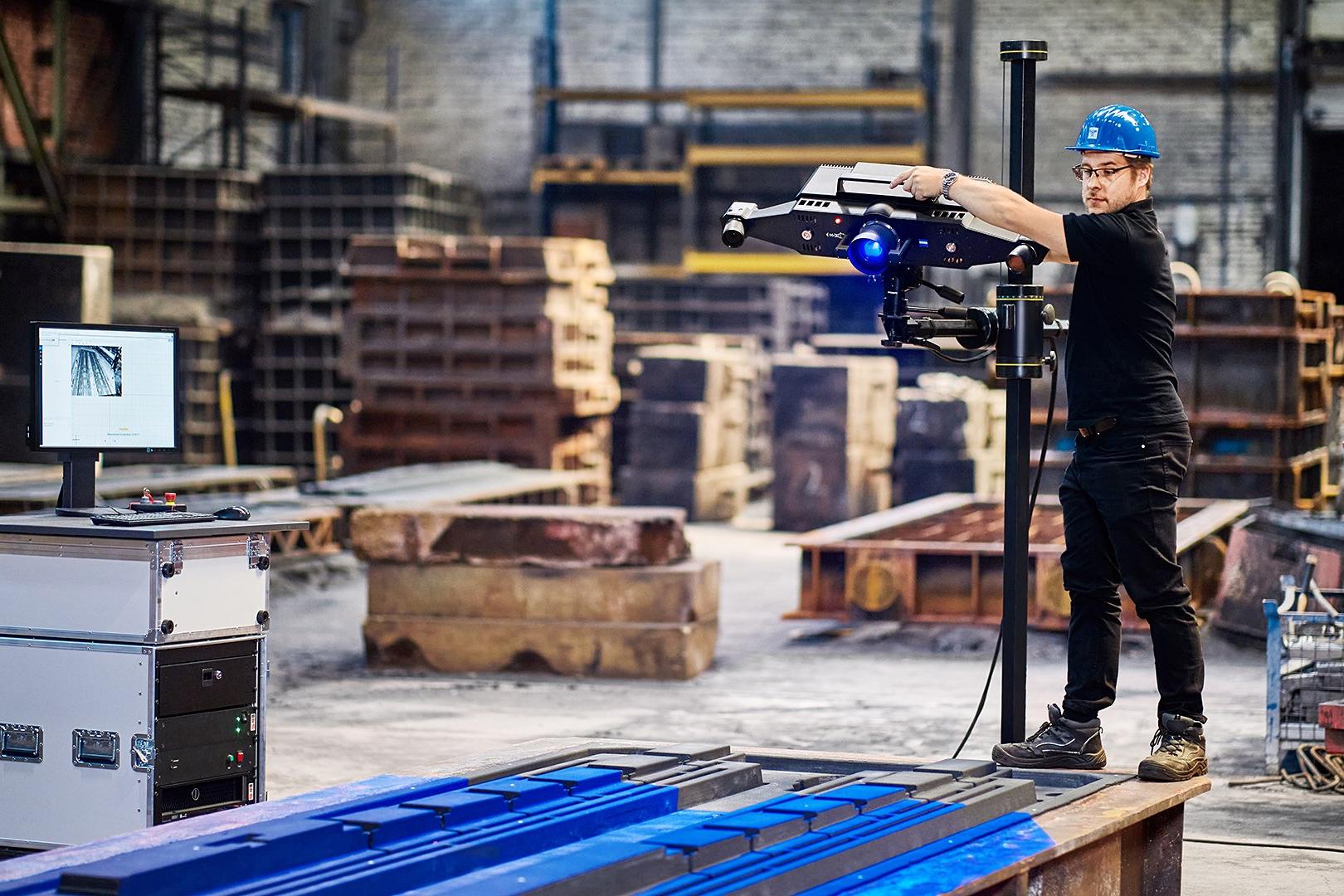

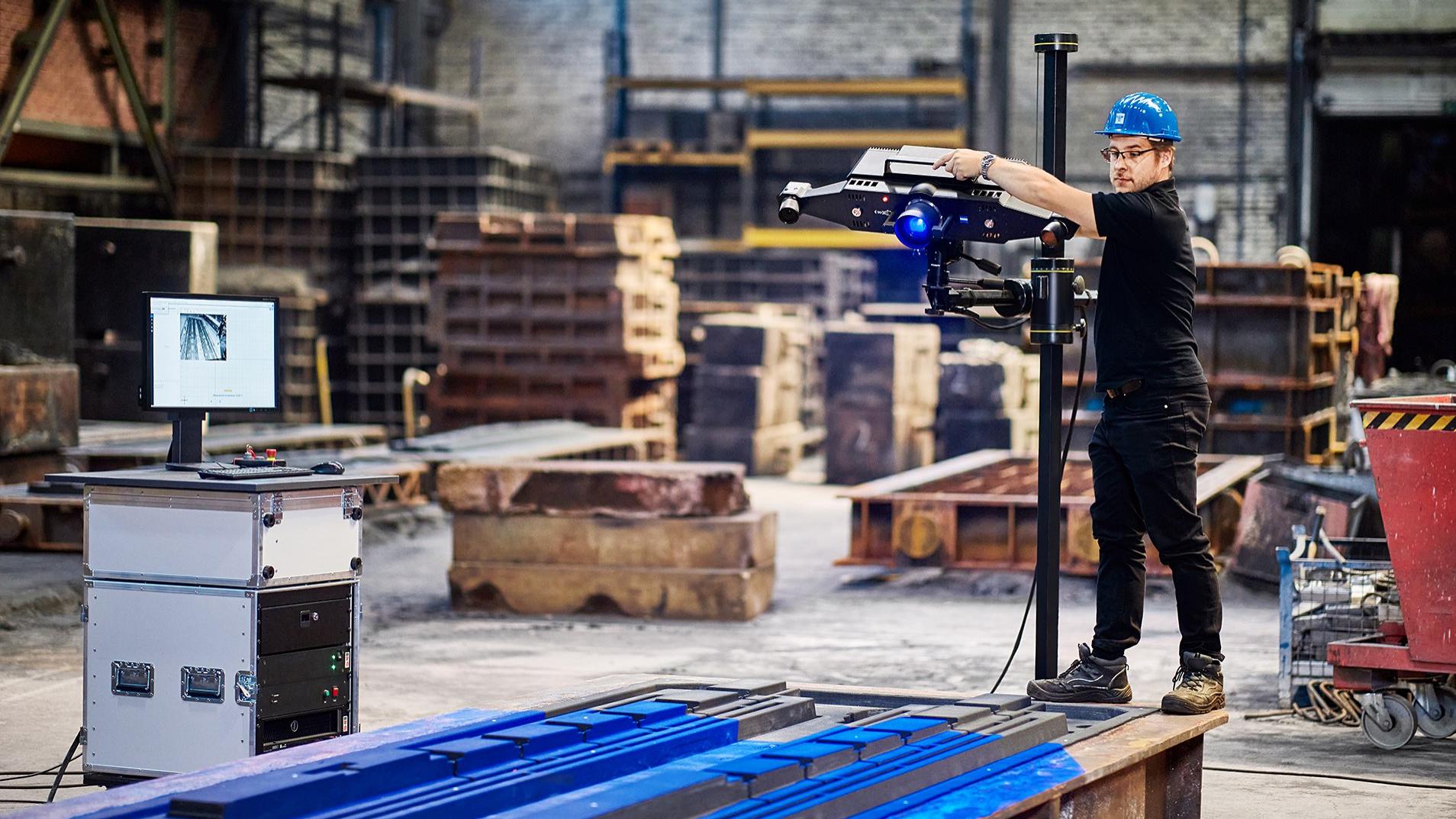

    ZEISS ATOS LRX优化了部件和工具的设计。利用该传感器,可对模型、半模和铸坯(如成形工具)进行高分辨率数字化处理。在机械工程领域,三维扫描仪加快了对大型焊接组件的质量控制。

  • ZEISS ATOS应用于风能

    风能

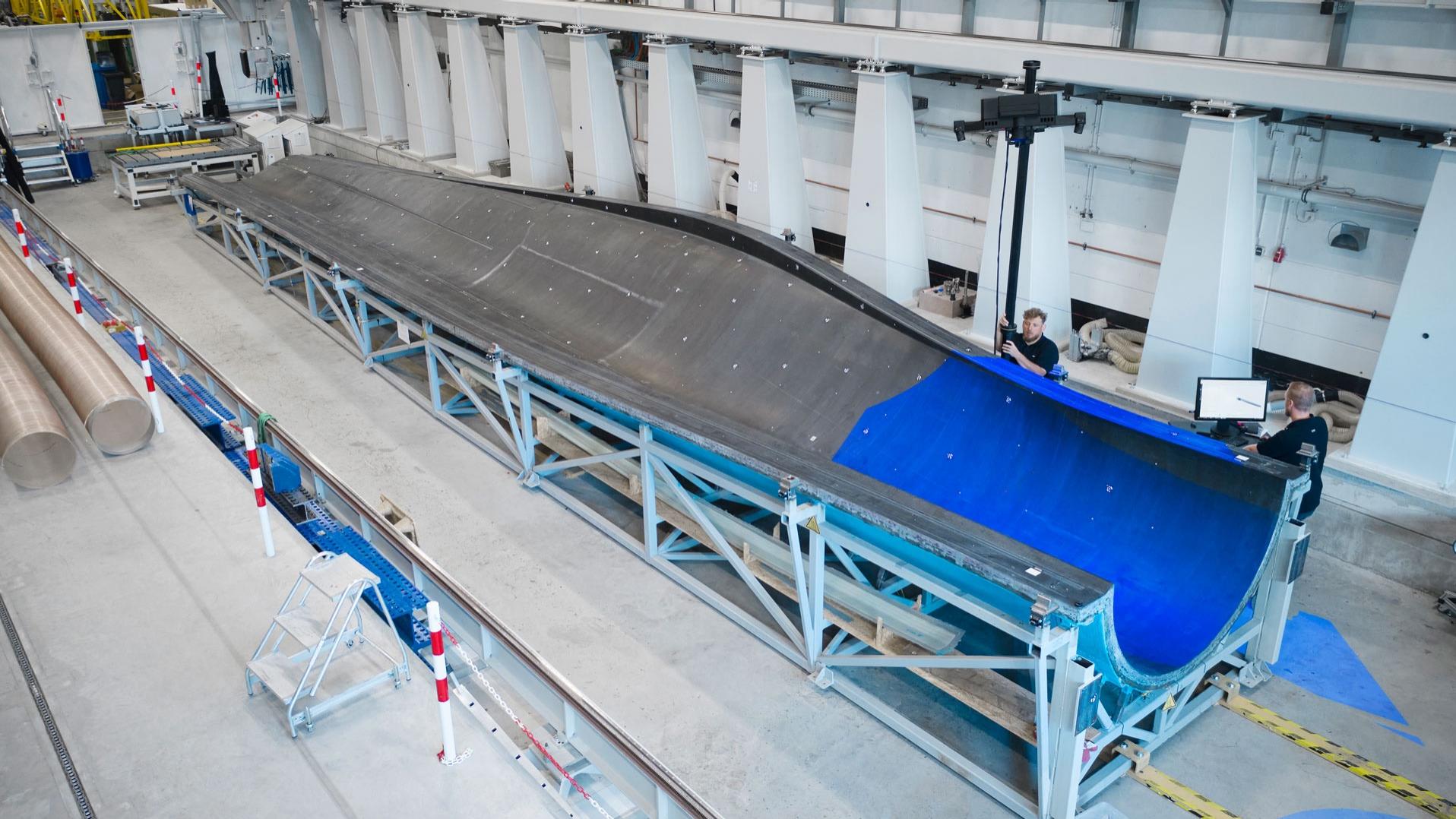

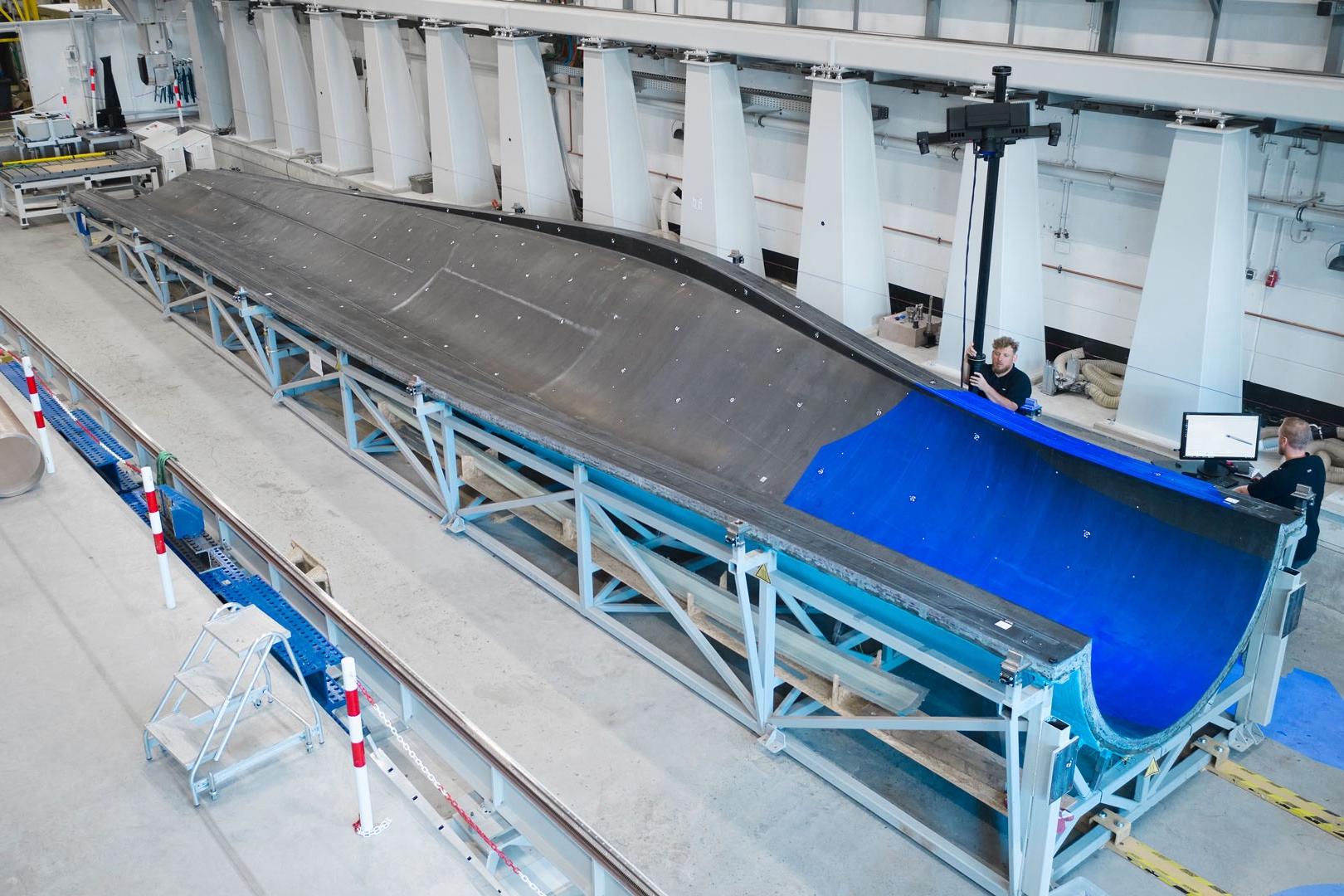

    在风力涡轮机的设计和生产中,ZEISS ATOS LRX捕捉转子叶片和工具以及风力涡轮机机匣。



独家客户见解:Siempelkamp Gießerei

德国Siempelkamp Gießerei公司与蔡司合作,安装了非接触机器人测量间。测量间的核心是专为大型测量领域和坚固的环境而开发的三维扫描仪ZEISS ATOS LRX。得益于其强大的激光光源,该扫描仪能在极短的时间内提供全场数据。软件可自动显示实际三维坐标与CAD数据之间的全场偏差。根据这些信息,铸造厂能够尽快识别、分析和纠正质量偏差。
