光学三维扫描

ATOS Compact Scan

适用于多种应用的移动三维扫描仪

ATOS Compact Scan是一款设计用于多种应用的便携式三维扫描仪。该扫描仪既准确又灵活,是满足各种扫描需求的理想选择。

  • 全面检测
  • 可扩展的视野
  • 用户操作无忧

特点

ATOS Compact Scan在精度、清晰度和完整性方面都达到了基准水平。

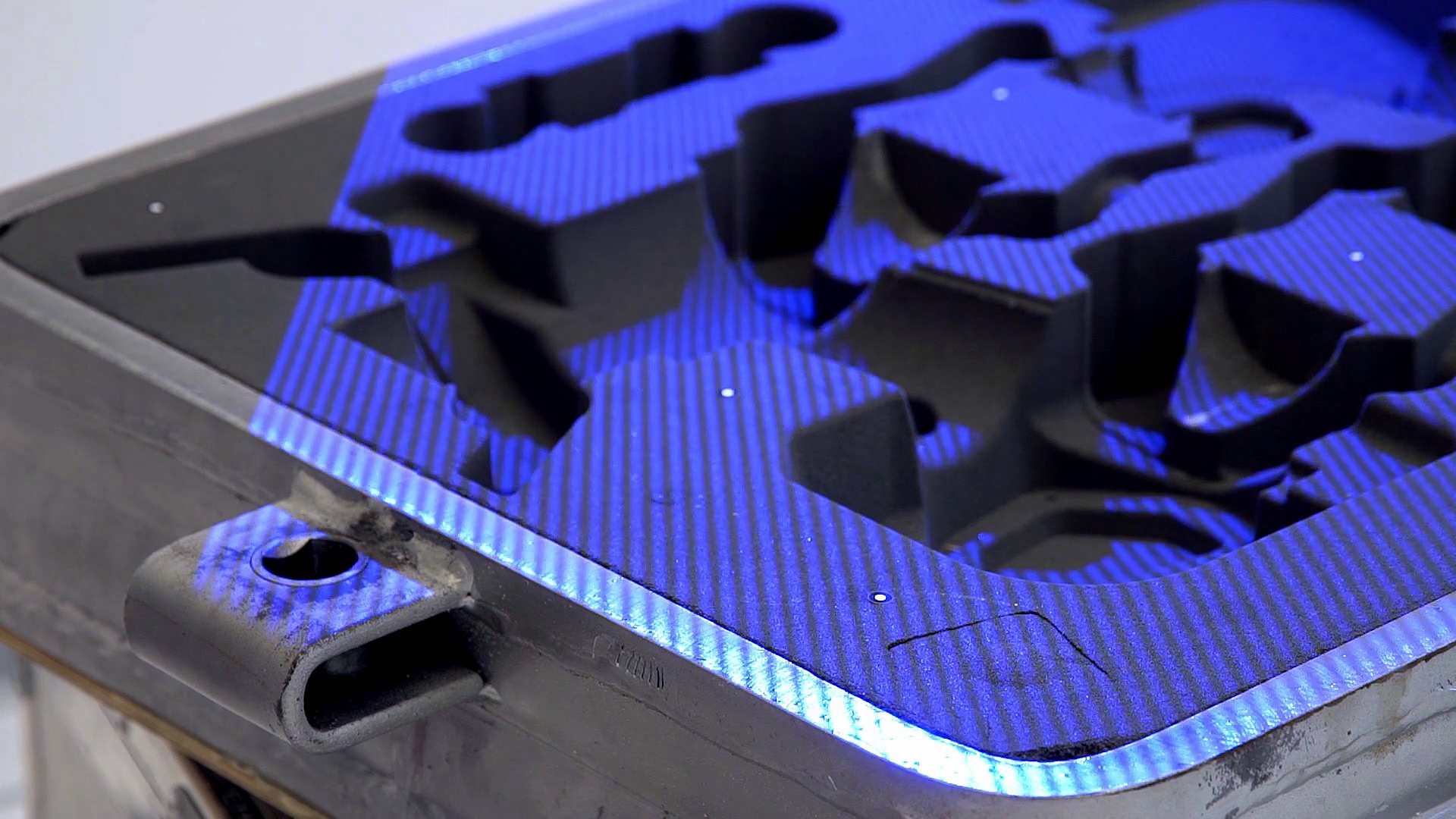

  • 扫描结果准确、锐化程度高。是逆向工程和检测的坚实基础。
    扫描

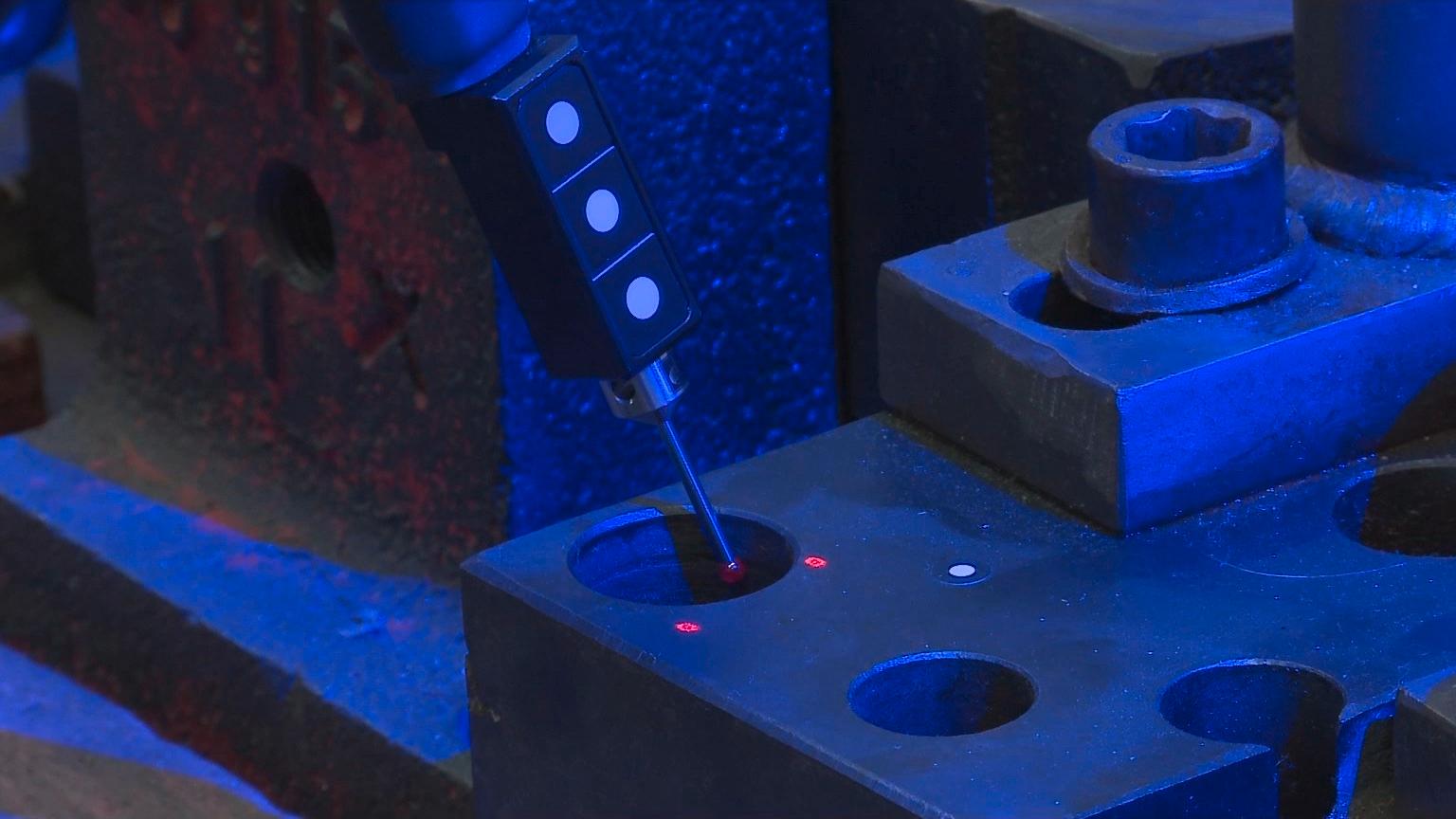

  • 对深口、钻孔或无法通过光学方式访问的区域进行数字化处理。对三维扫描起到出色的补充作用。
    探测

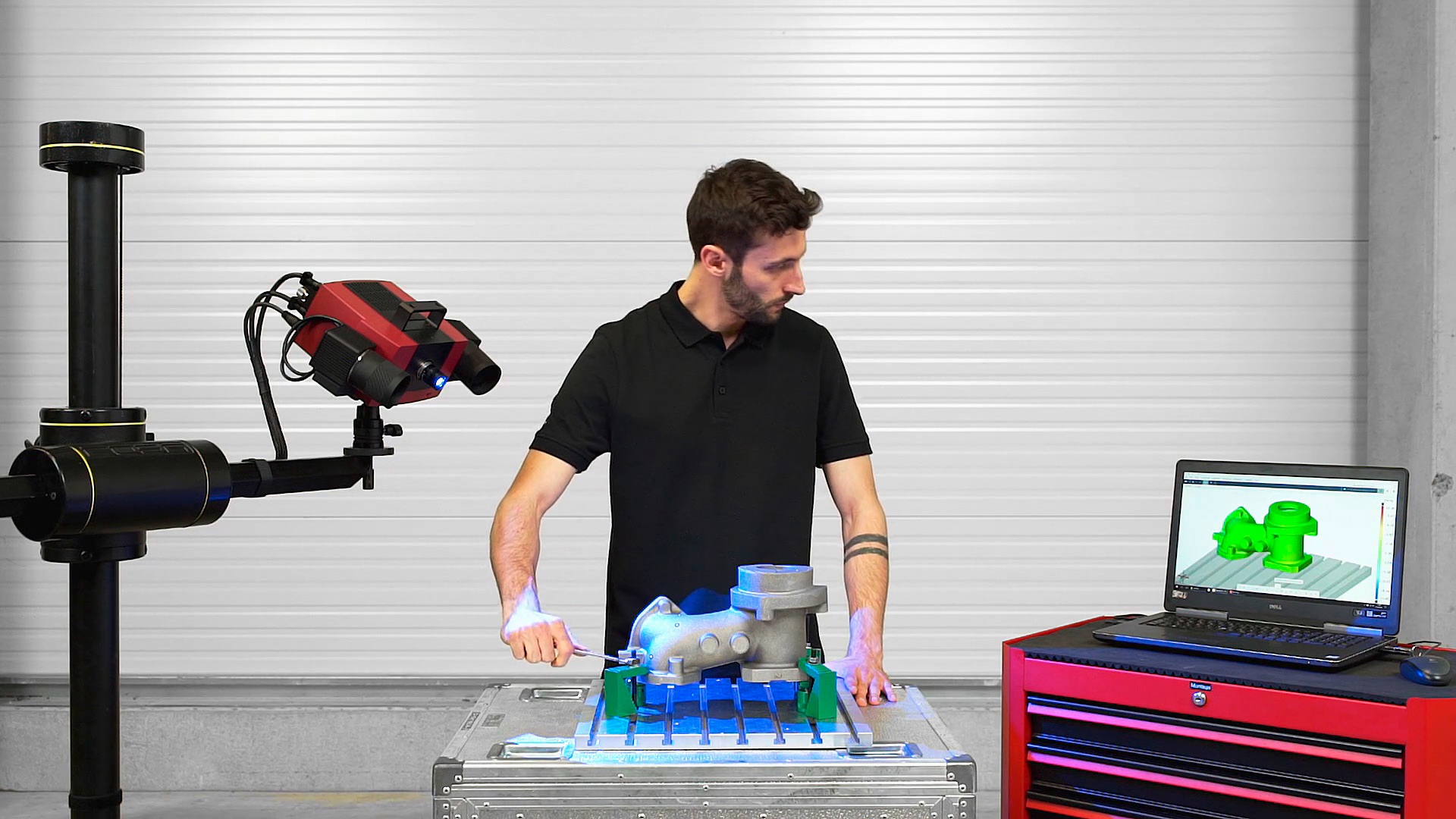

  • 在装配过程中定位部件,或在铣削前进行对齐。这项功能在生产过程中极其实用。
    跟踪
  • 可更换镜头,以此提供从小到大的视野,细节精度高,让您受益匪浅。
    扩展性运用

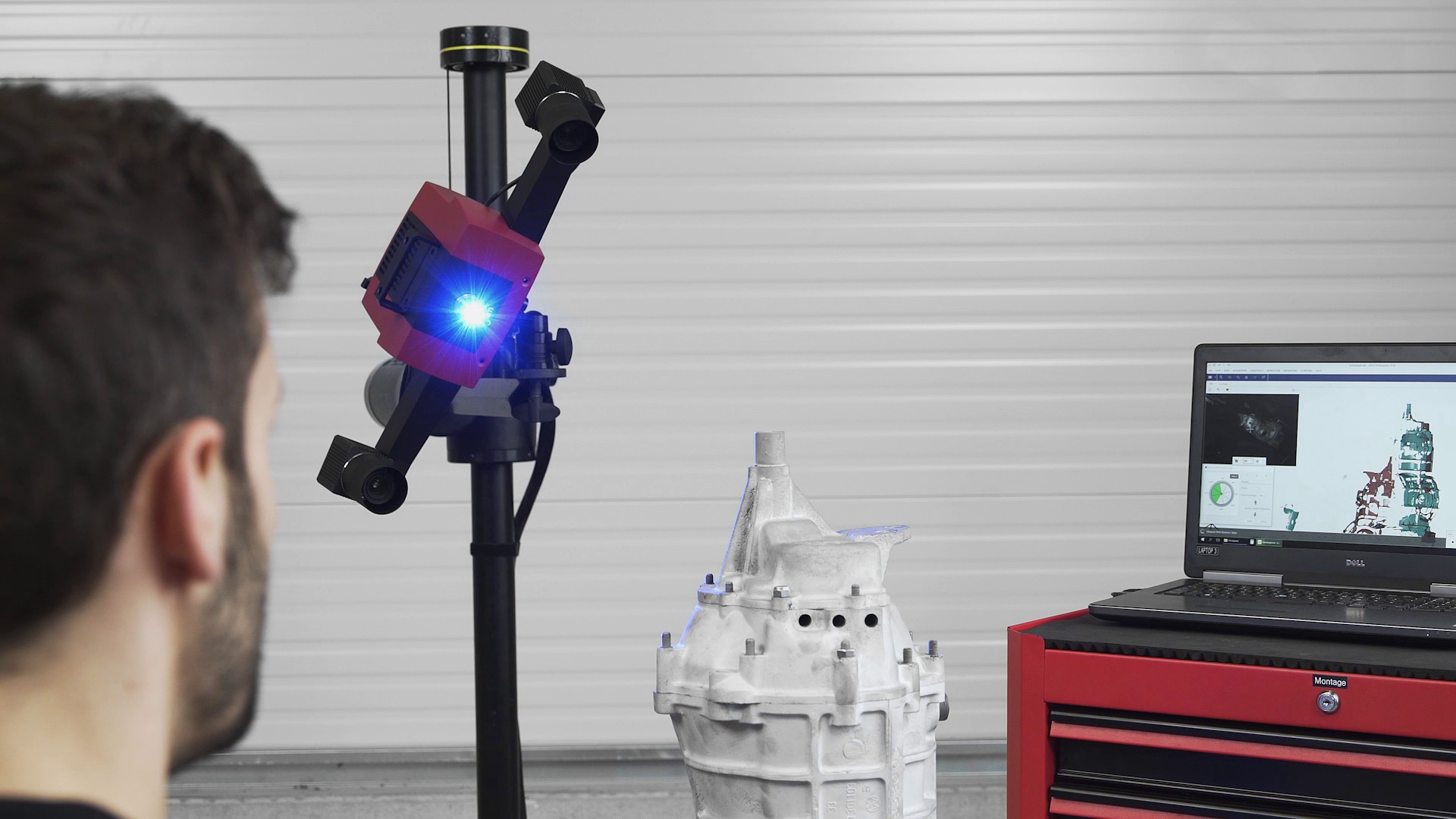

  • 三维扫描仪使用简单,尤其是对于大型测量物而言。ATOS Compact Scan全程无需手持操作。
    操作简单

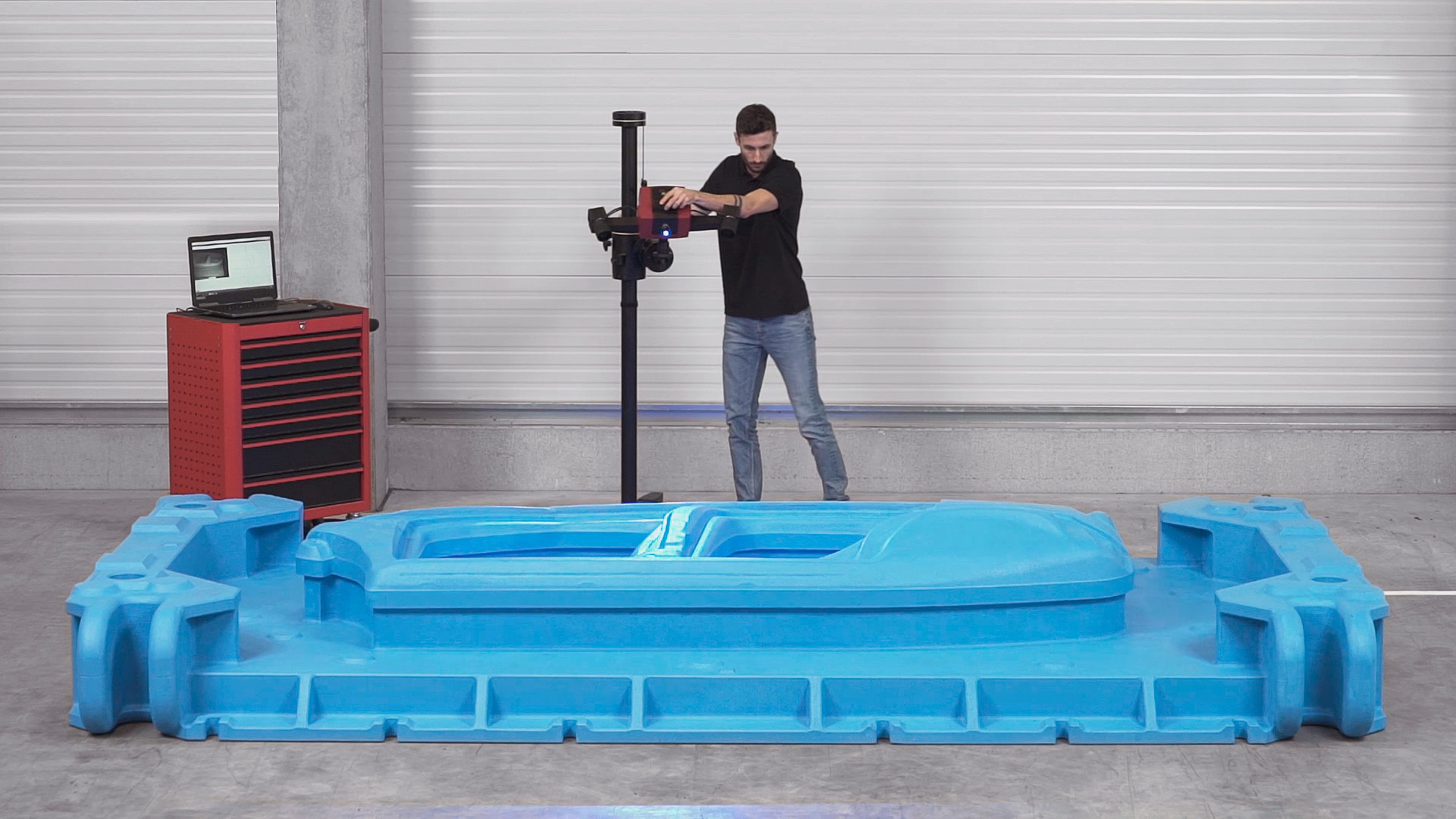

  • 便于在生产线上或在部件所在地点进行检测或实施逆向工程。
    机动性

优势

  • 全面检测

    集扫描、探测、跟踪于一体。

    在短时间内对部件进行数字化处理和分析。

  • 灵活性

    视图范围缩放自如,精度高。

    测量体积多样,既可扫描硬币,也可扫描汽车。

  • 机动性

    用户操作无忧。

    轻巧便捷的移动式三坐标计量产品。

技术数据

ATOS Compact Scan延承ATOS系列产品的精密计量技术,满足不同分辨率的需求。

  • 传感器

    • 电源:AC 110/230 V,50-60 Hz
    • 重量:约4 kg
    • 距离调整:激光指示
    • 操作温度:5 °C至40 °C(无冷凝)
    • 线缆长度:10 m

    相机

    • 分辨率:800万或1200万像素
    • 连接:千兆以太网
    • 扫描速度:约1秒

    计算机

    • 固定式:工作站
    • 移动式:笔记本电脑(通过Thunderbolt 3接口)
    • 操作系统:Windows 10
  • 相机规格 小型测量物

    相机规格 300

    相机规格 500

    MV170:170 × 130 mm²

    MV600:600 × 500 mm²

    MV1200:1200 × 1000 mm²

    MV80:80 × 60 mm²

    MV350:350 × 250 mm²

    MV700:700 × 500 mm²

    MV45:45 × 35 mm²

    MV170:170 × 130 mm²

  • 包含

    • 接触式探针
    • 标定物
    • 点标
    • 支架
    • 装运箱

    选项

    • 参考点框
    • 探针套件
    • 手动螺旋台,配有螺纹孔样
    • 1轴自动化系统:移动式机动转动台
    • 3轴自动化系统:配有倾斜旋转装置和垂直轴的机动装置
    • 摄影测量

应用领域

本光学三维扫描仪具有可缩放测量区域的特点,并内置扫描和跟踪功能,非常适合应对各种测量挑战。

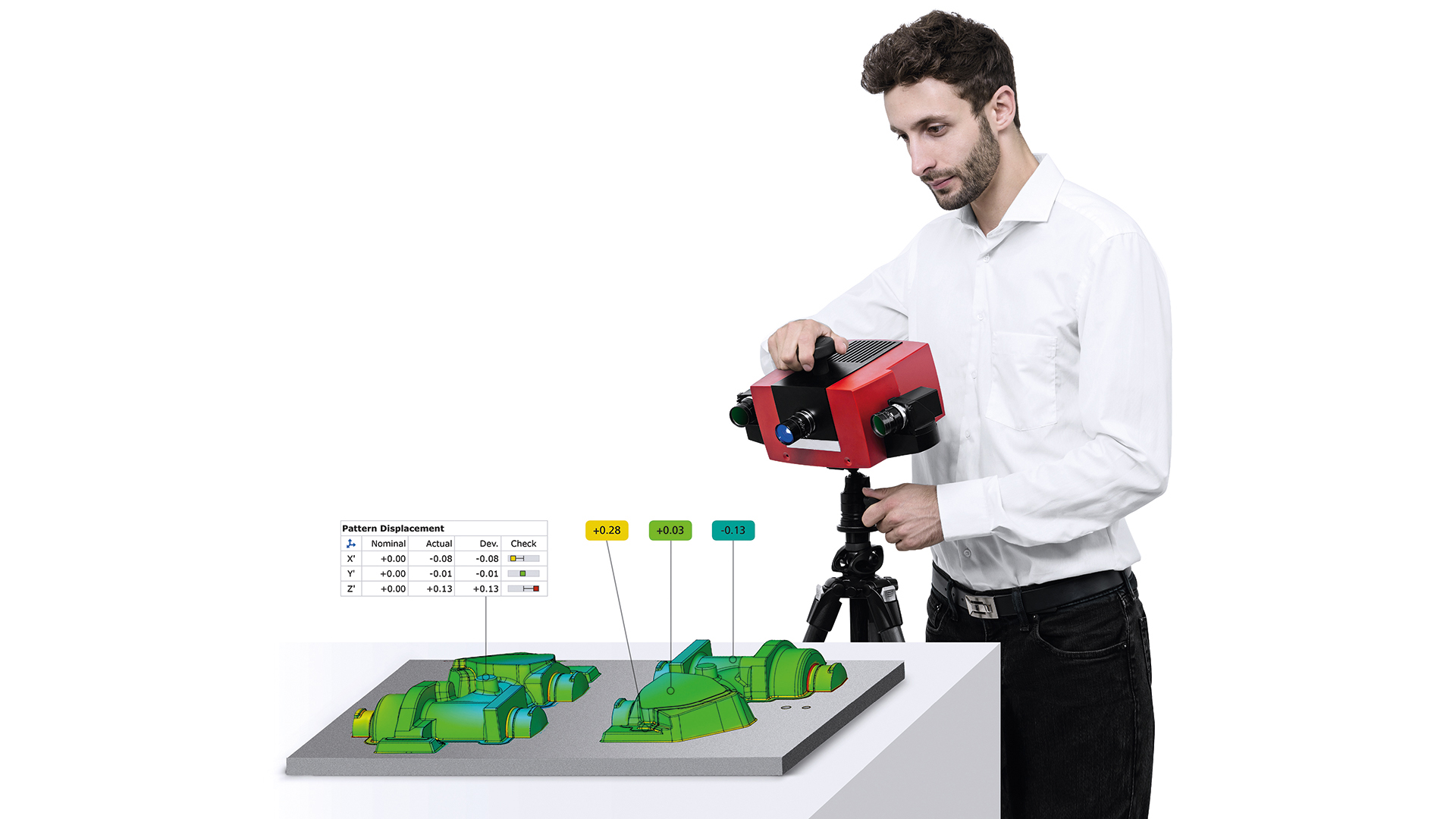

  • 了解ZEISS ATOS Compact Scan

    全面理解

    掌握生产工艺所需的各种尺寸数据。

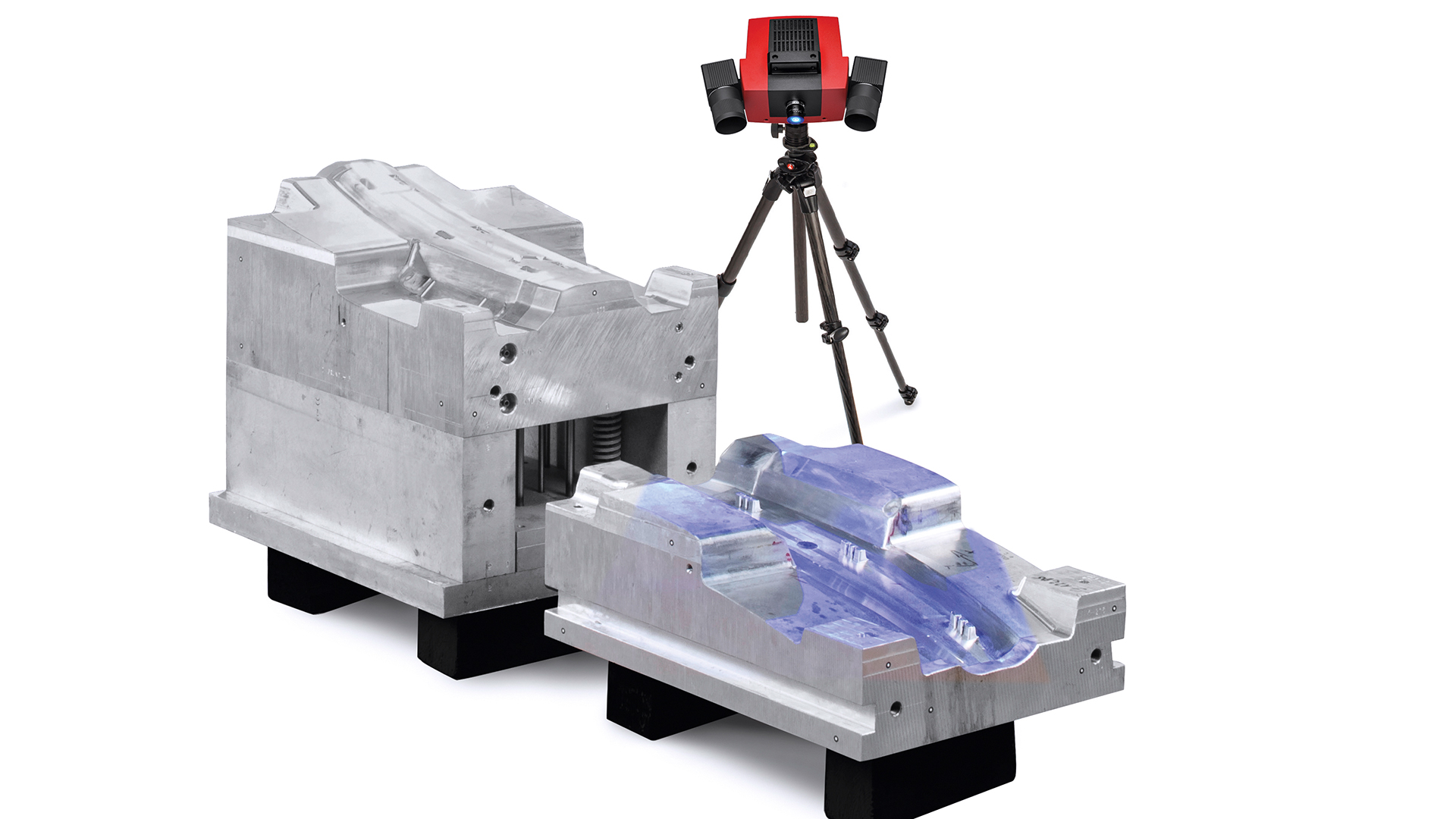

  • ZEISS ATOS Compact Scan检测器

    检测

    根据CAD或图纸检查工具和部件。

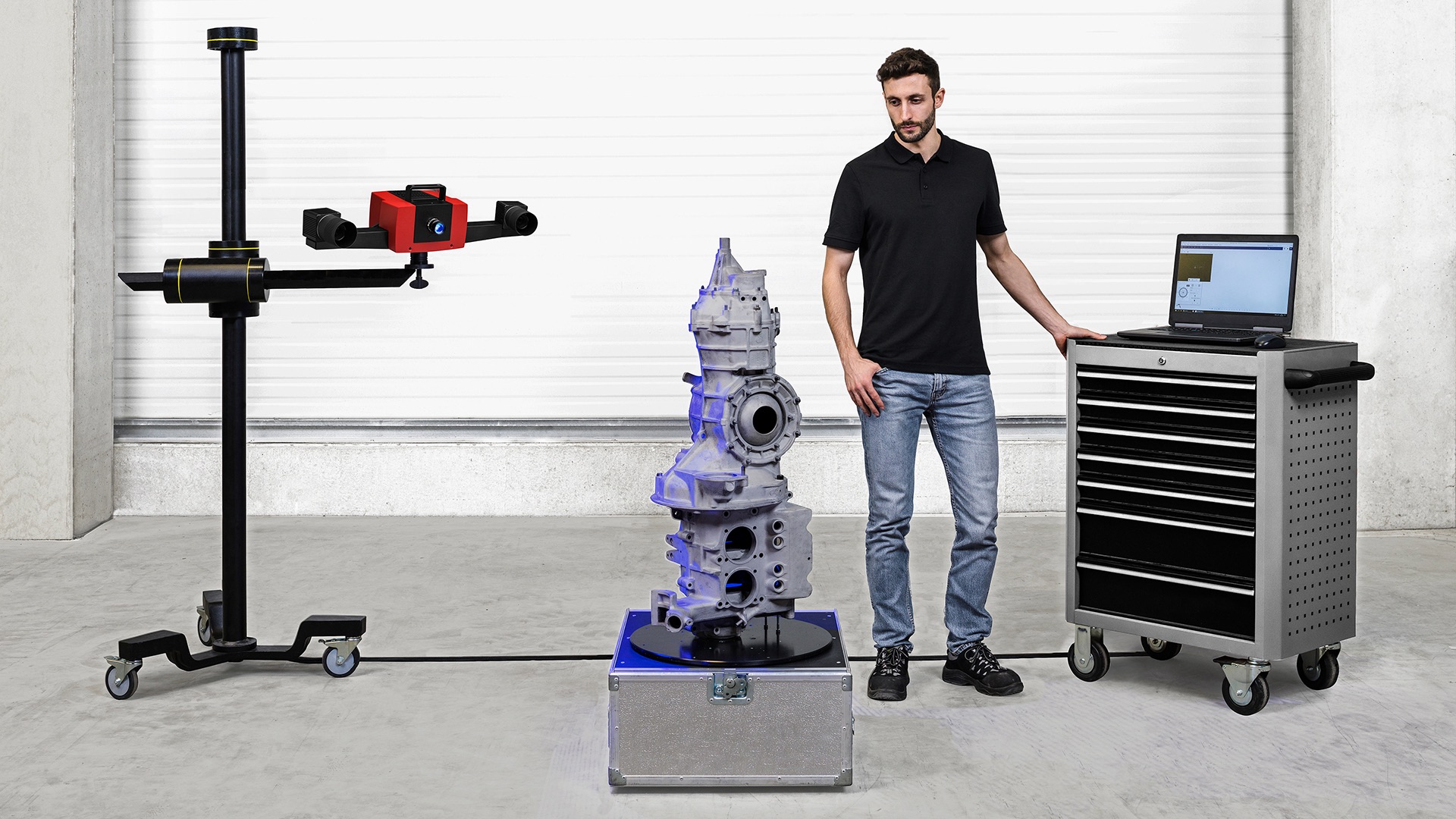

  • ZEISS ATOS Compact逆向工程

    逆向工程

    生成部件的数字化副本

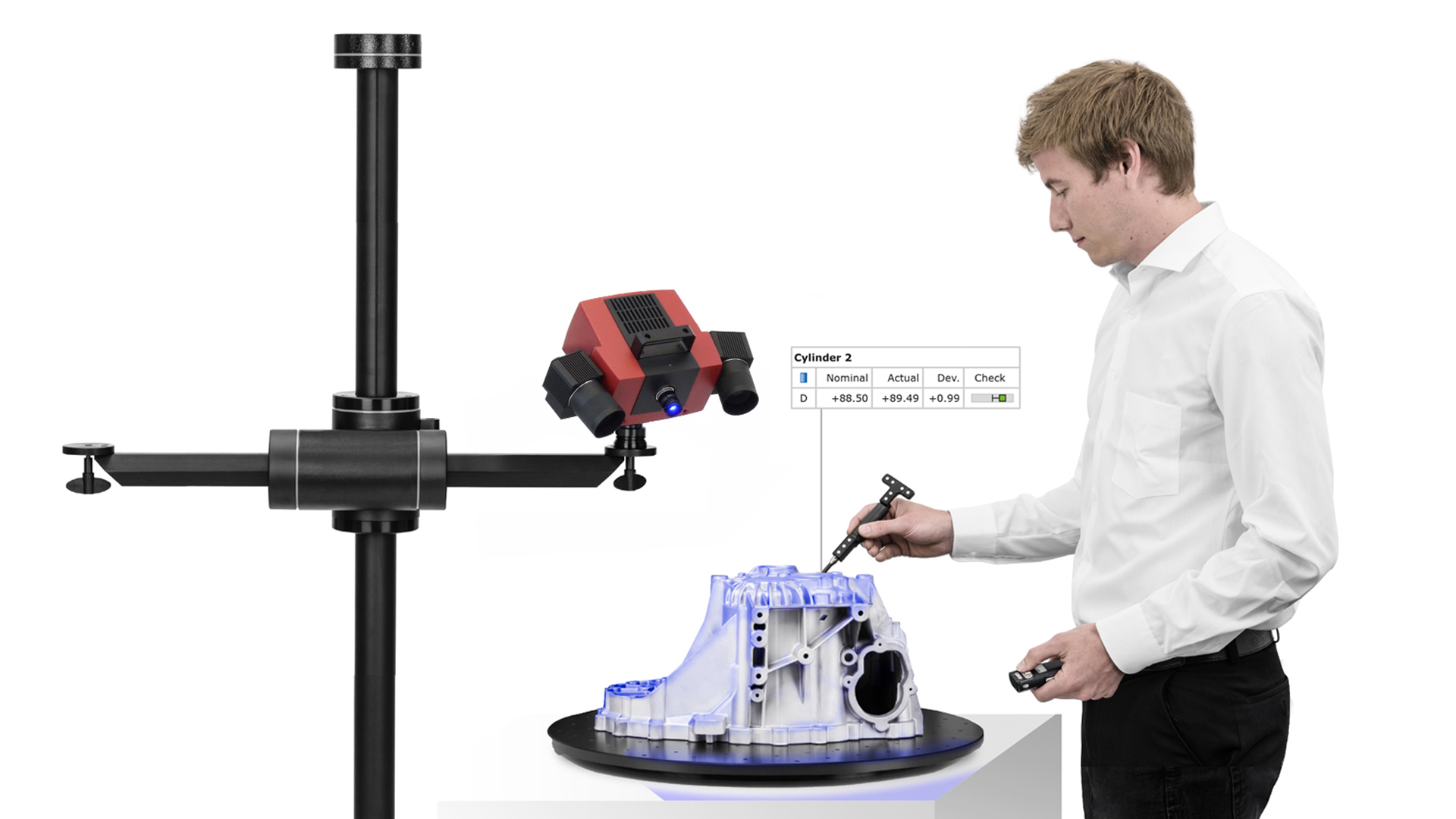

  • 扫描和探测

    扫描和探测

    由一个系统实现扫描、探测及跟踪等功效。

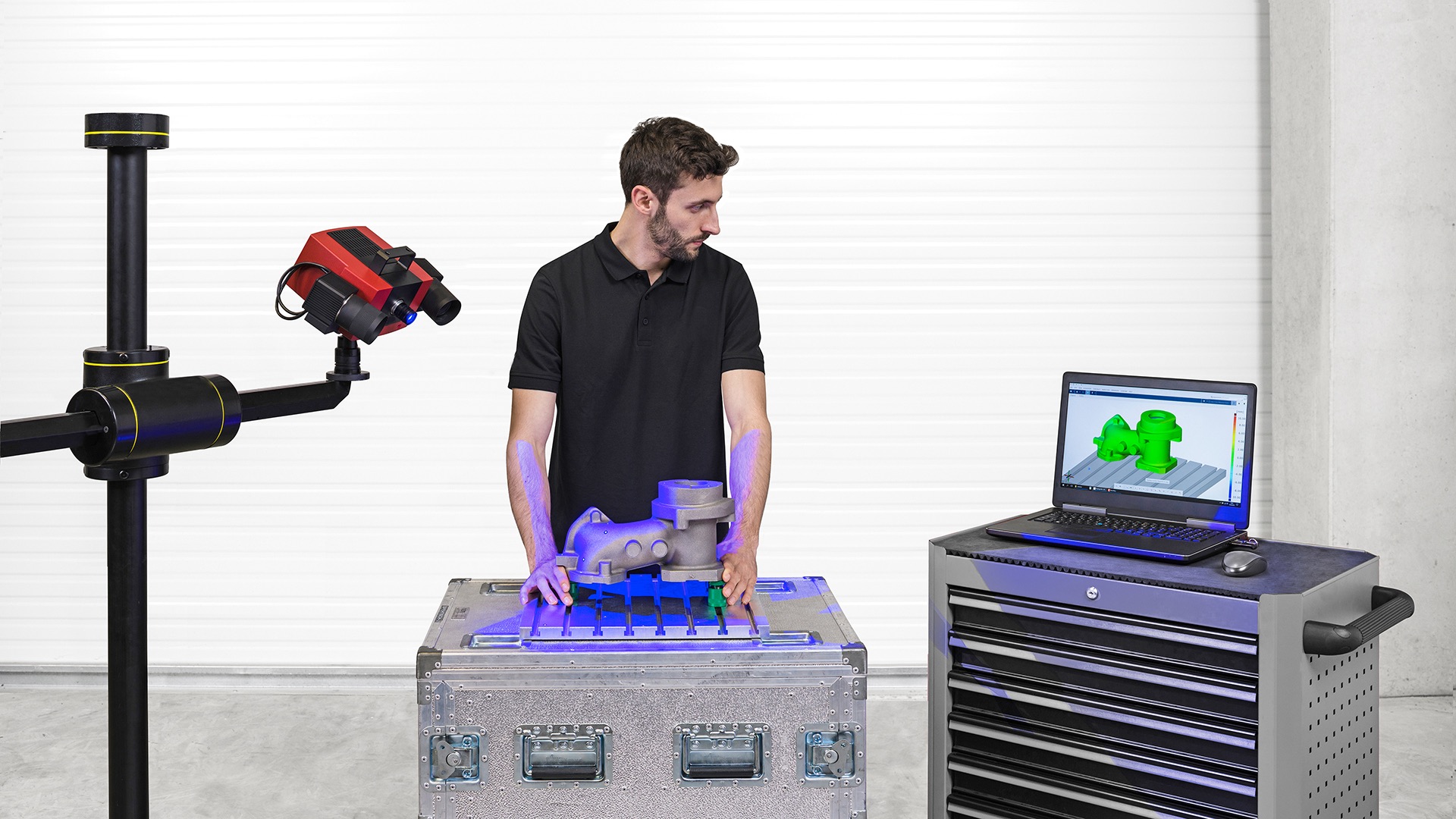

  • ZEISS ATOS Compact优化

    优化

    采用实时跟踪技术校准部件。

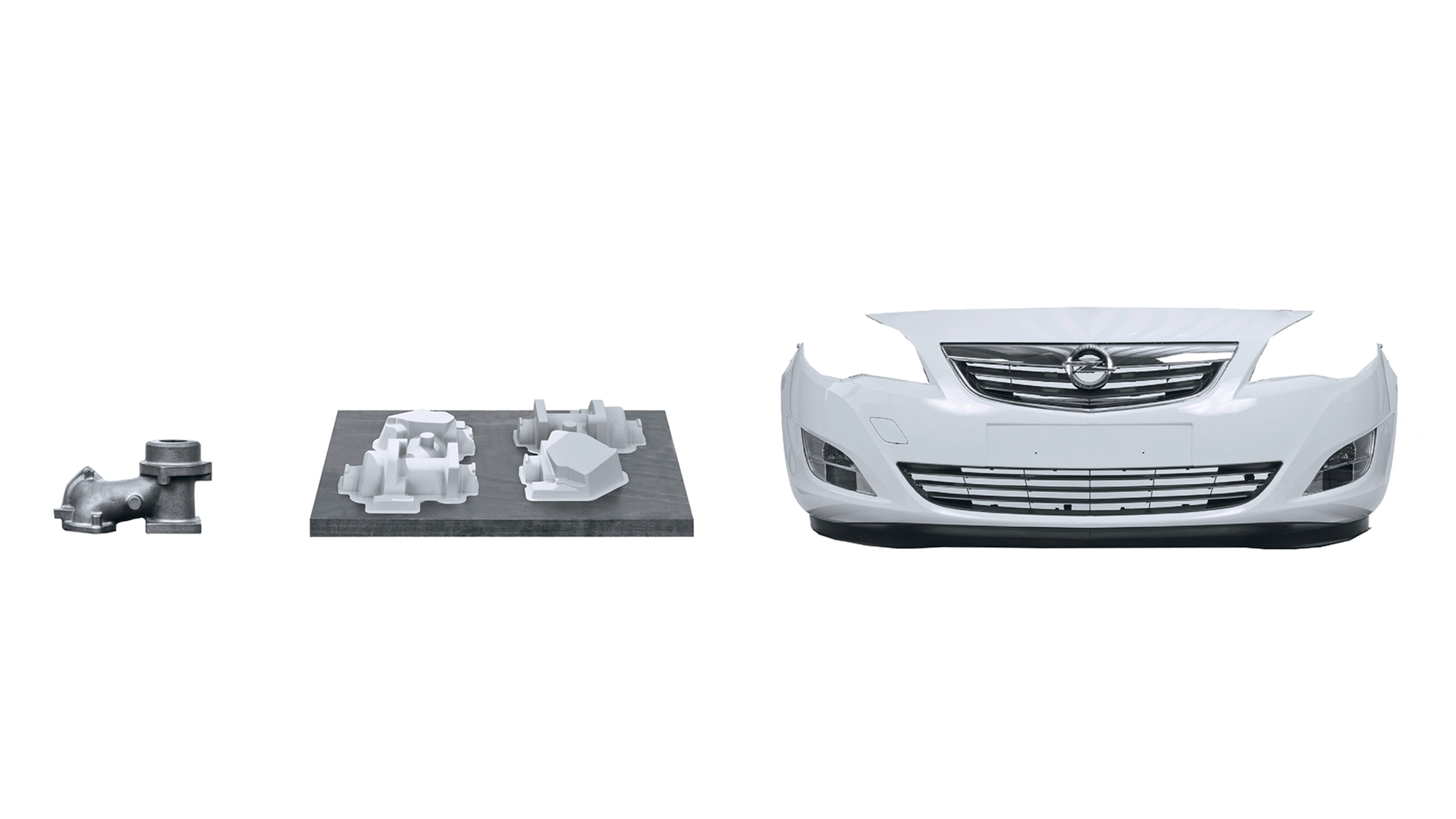

  • 尽享ZEISS ATOS Compact

    优势

    无论扫描小型或大型物体,都能获得高分辨率的全场效果。

ZEISS INSPECT
蔡司INSPECT

有效的分析工具

蔡司INSPECT提供一站式服务

扫描、检测和报告:该软件可指导您完成整个工作流。检查标称-实际比较以及形位公差。通过简单易懂的结果,直接进行必要的修正。使用蔡司INSPECT进行综合分析,获得全面的报告,并将测量结果整合到现有流程中。
