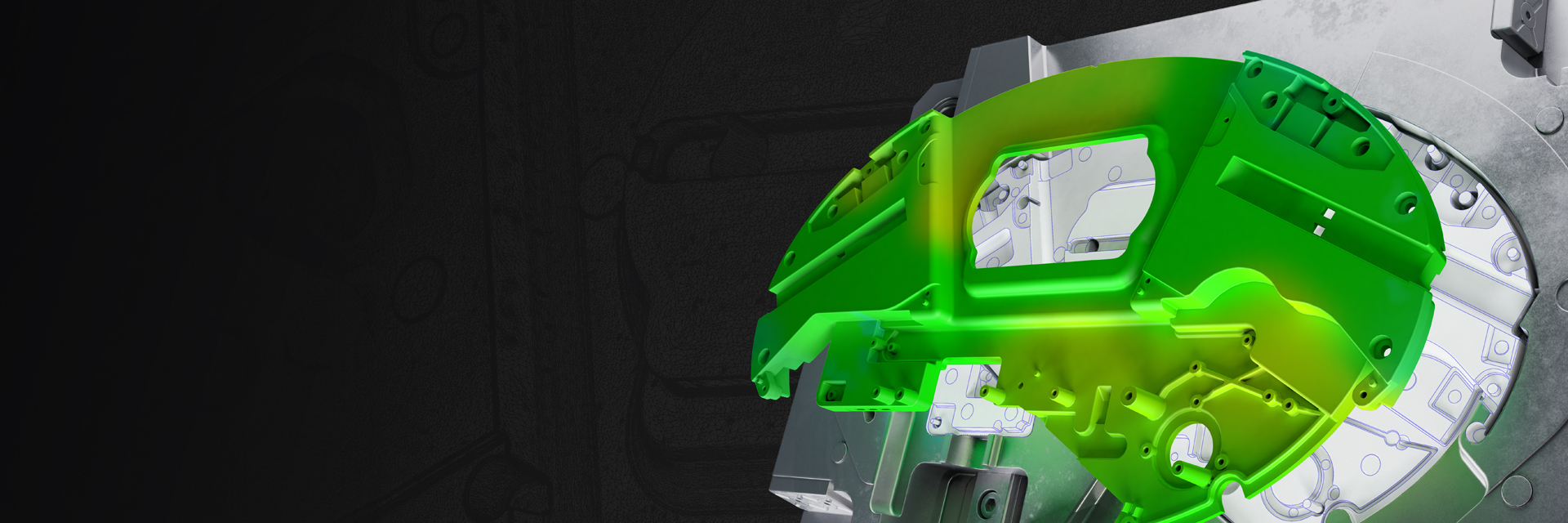

校正工具和印刷组件的CAD数据

您的挑战

生产工具的制造是一个复杂的过程:即便使用仿真软件,也往往需要五次、十次甚至更多次的迭代循环,才能制造出完美配合的部件。工具校正不仅需要深入了解要制造的部件及其规格。在对工具进行调整时,还必须考虑到各个调整之间的相互作用。三维打印也是如此:打印效果受多种参数的影响。对于尺寸不稳定的印刷部件,通常需要通过试验和错误来调整CAD数据,这是一个耗时且成本高昂的过程。

我们的解决方案

蔡司逆向工程软件可将工具校正过程中的迭代循环减少50%。只需导入三个数据集(工具和产品的现有CAD数据以及产品的实际测量数据),然后通过软件检测需要校正的区域并进行优化。

三维打印只需两个数据集:CAD数据和打印部件的测量数据。该软件可分析数据并提供解决方案,有针对性地调整打印数据,从而获得尺寸稳定的部件。

工具校正是逆向工程基本软件的一个产品选项。

完美工具,只需几步

了解使用我们的软件校正工具有多简单。只需使用箭头导航即可。

  • 扫描部件

    使用您选择的测量系统(来自任何制造商)对尺寸不稳定的部件进行数字化处理。例如,您可以使用光学扫描仪、CT系统或三坐标测量机。或者,也可以使用现有的测量点。

  • 蔡司逆向工程 工具校正

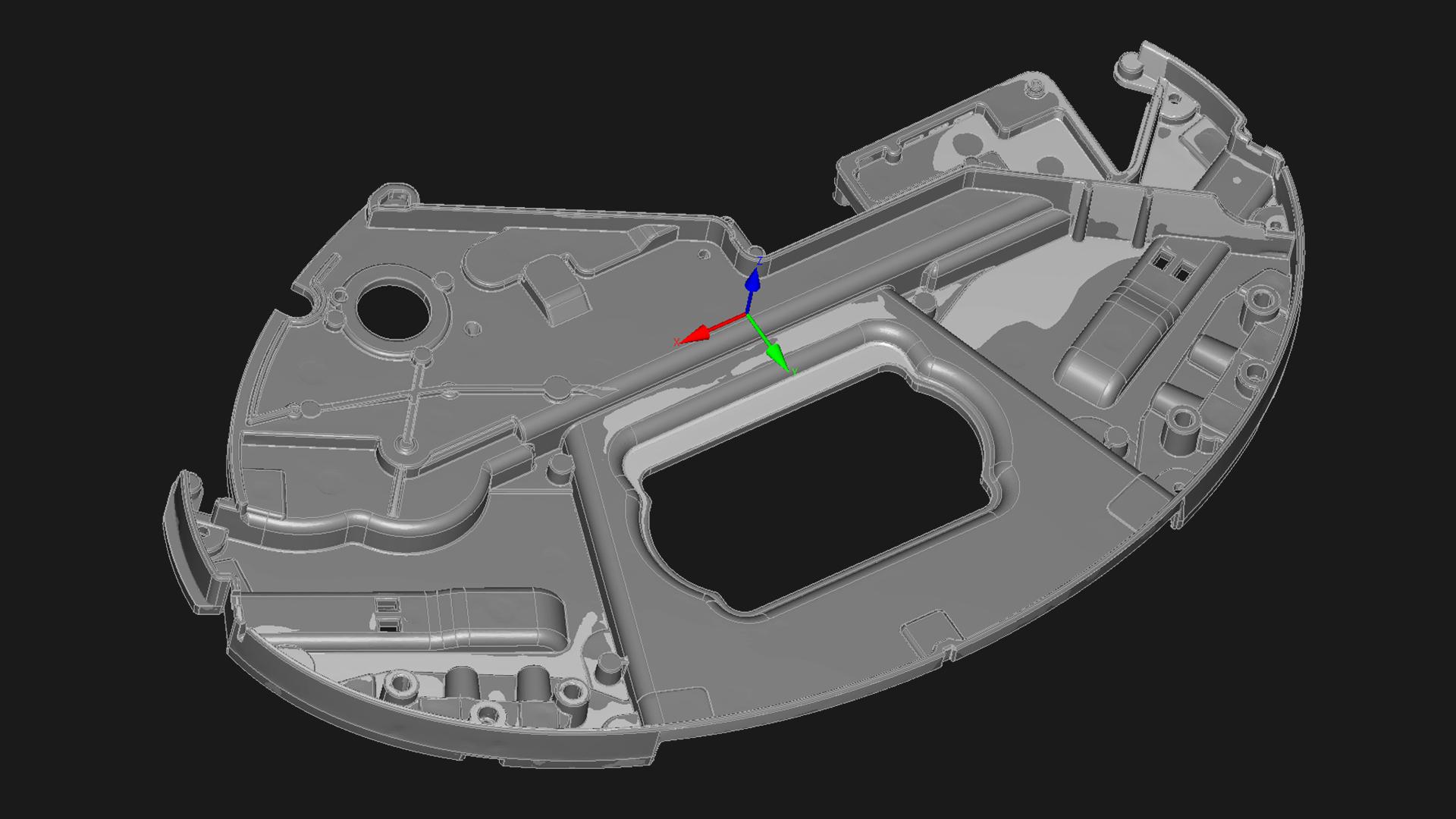

    导入部件的CAD和扫描数据集

    打开蔡司逆向工程并将扫描数据导入其中
    STL、PLY或ASCII格式,只需拖放文件即可。还要提供部件的CAD数据。

  • 蔡司逆向工程 工具校正

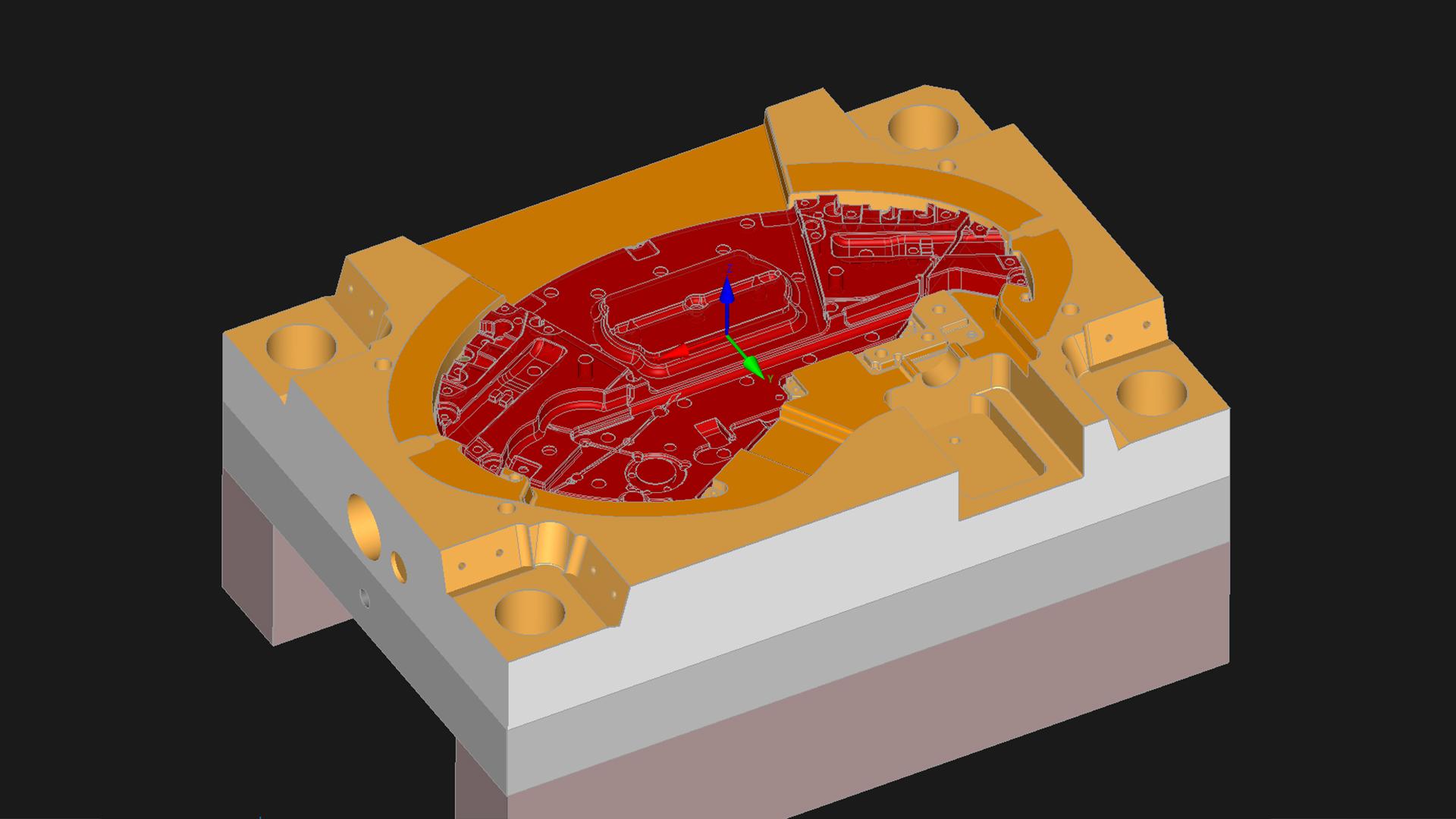

    导入工具的CAD数据

    要校正工具,还必须导入工具的CAD数据。增材制造工艺无需这一步骤,因为必要的校正将直接在部件的CAD数据中进行。

  • 蔡司逆向工程 工具校正

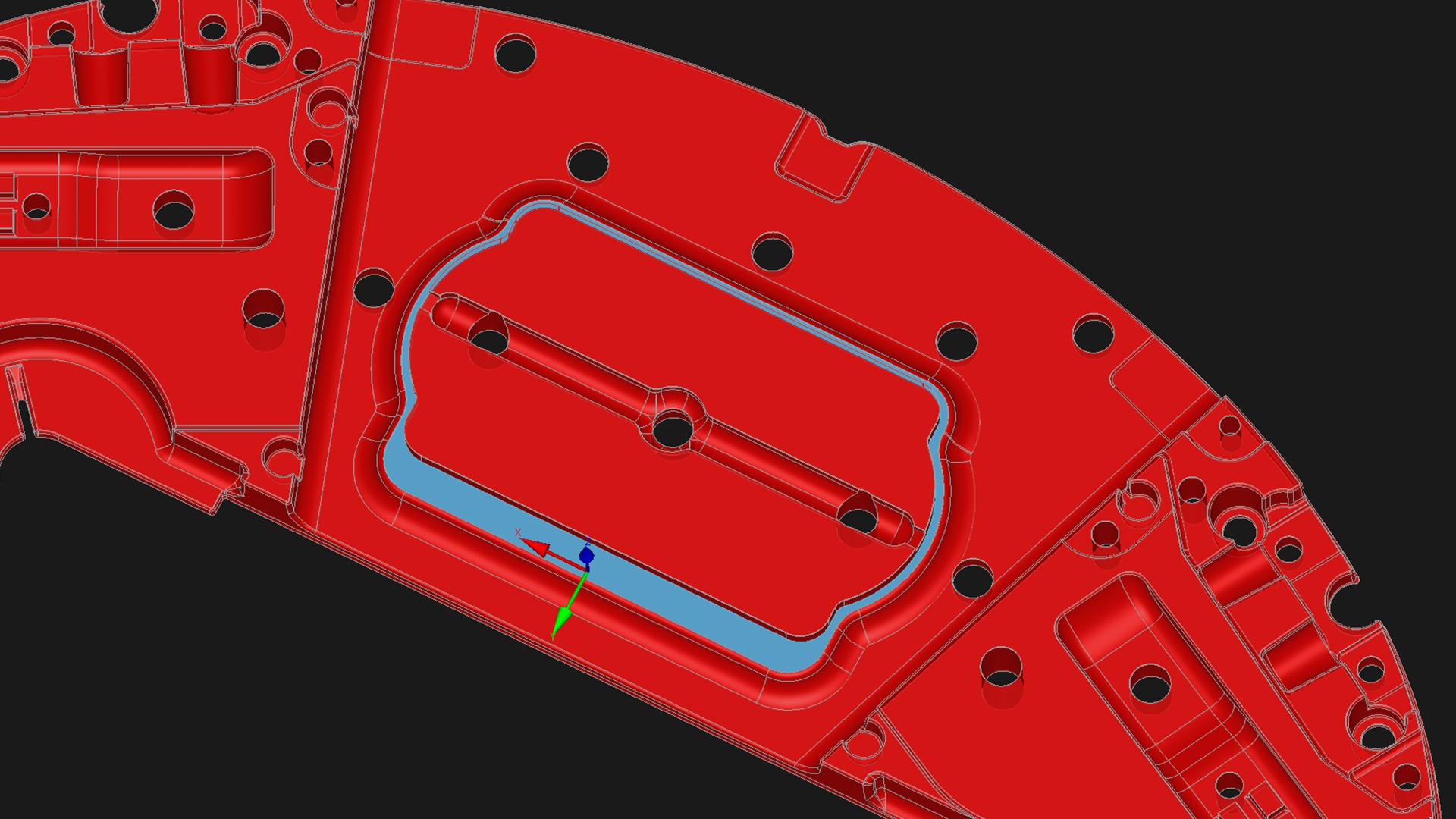

    替换校正

    考虑到规定的公差,蔡司逆向工程分析样品部件(实际数据)与标称值的偏差。在此基础上,软件会为工具计算出新的CAD表面。具体做法是将偏差映射到工具的CAD数据,并将其转移到现有工具表面。
    重要信息:由于任何调整均为交互式,因此工具校正针对各个工具区域逐步进行。对于三维打印数据,软件会根据打印部件的反向测量数据和设计公差计算出优化的可能性。

我们的专利工具校正提供了解决方案

  • 蔡司逆向工程 工具校正 底切分析

    倒角分析

    识别并校正设计中的底切或在软件中校正工具。

  • 蔡司逆向工程 工具校正 完整概览

    全面概览

    检查部件是否有收缩和翘曲,纠正凹痕并改善几何特性。

  • 蔡司逆向工程 工具校正 缩短产品上市时间

    缩短上市时间

    利用蔡司逆向工程降低开发成本,更快地投入生产。

使用领域

蔡司逆向工程工具校正

蔡司逆向工程 工具校正 注塑成型
蔡司逆向工程 工具校正 注塑成型

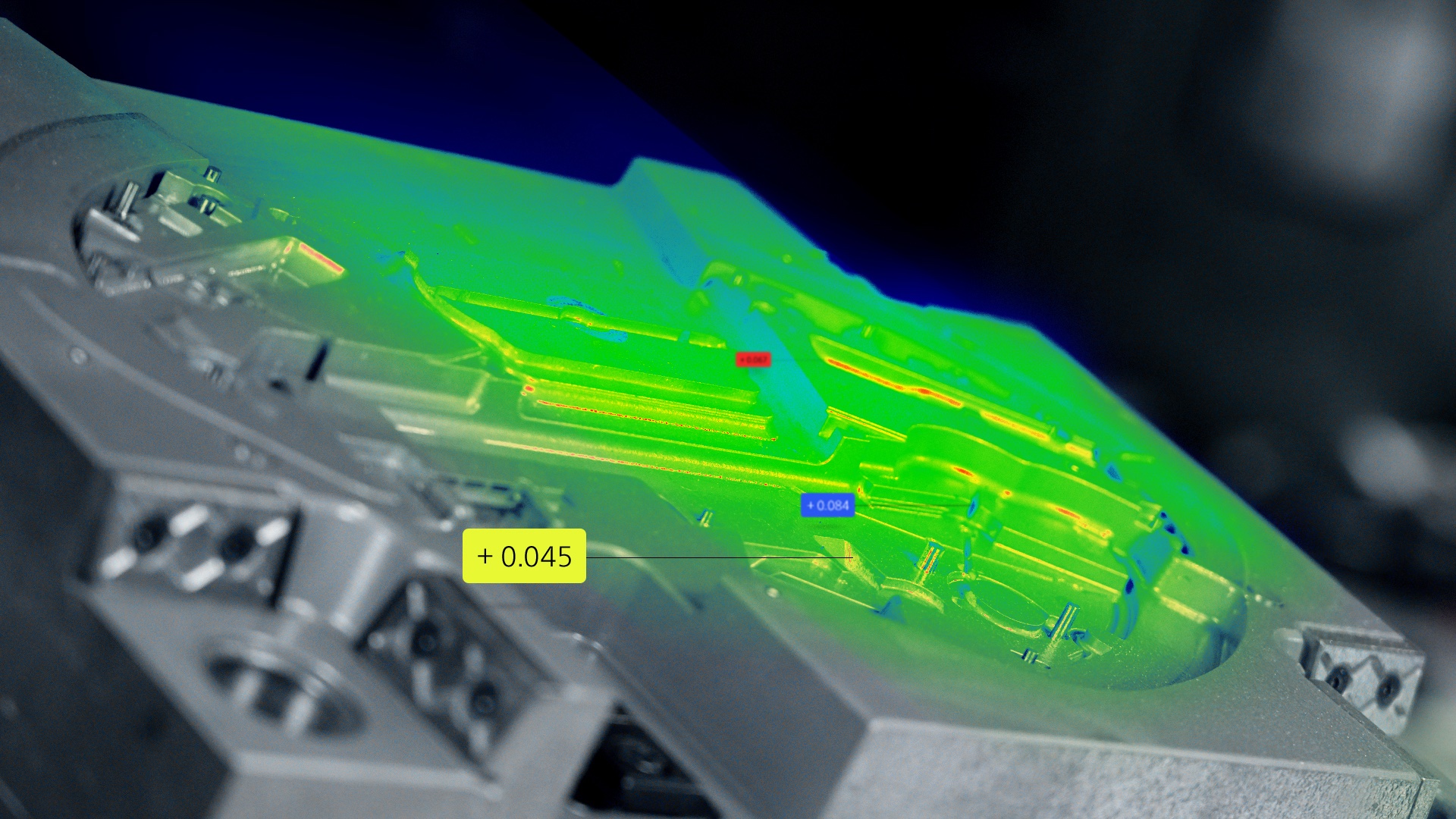

注塑成型

注塑成型部件在冷却和脱模阶段会发生收缩和翘曲。此外,还会出现明显的下沉痕迹。模拟工具、设计规定(例如在开发注塑模具时考虑收缩余量)和凸面加工是提前防止注塑件产生缺陷的措施。然而,由于几何和外观部分的缺陷由多种相互依存的影响因素造成,因此凸面加工是一项巨大的挑战。即使有多年的经验,也很难准确预测部件的行为。这意味着需要进行多次校正循环,直到工具完全拟合。

蔡司逆向工程为注塑成型工艺提供了有力的支持,因为它可以显著减少校正循环,直至获得理想的工具。软件只会建议实际适用的调整。例如,软件可以考虑到校正后的工具几何形状可能会被侵蚀或部件可能会脱模。

蔡司逆向工程 工具校正 校正三维打印部件

校正三维打印部件

三维打印工艺会产生不同温度的层,从而导致部件产生应力。印刷部件从载板上取下时会发生弯曲。通常可以通过各种预防措施来防止弯曲:提前模拟印刷过程,对印刷材料、包装空间和载板进行预热。此外,随后还要进行热处理,以减少部件内部的应力。虽然这些措施改善了印刷效果,但往往不足以生产出符合规定公差的部件。

这就是蔡司逆向工程提供支持和补偿部件缺陷的作用所在:根据缺陷印刷部件的测量数据,软件可优化部件的CAD数据。根据检测到的偏差校正工具的几何形状。

蔡司逆向工程 工具校正 钣金成形
蔡司逆向工程 工具校正 钣金成形

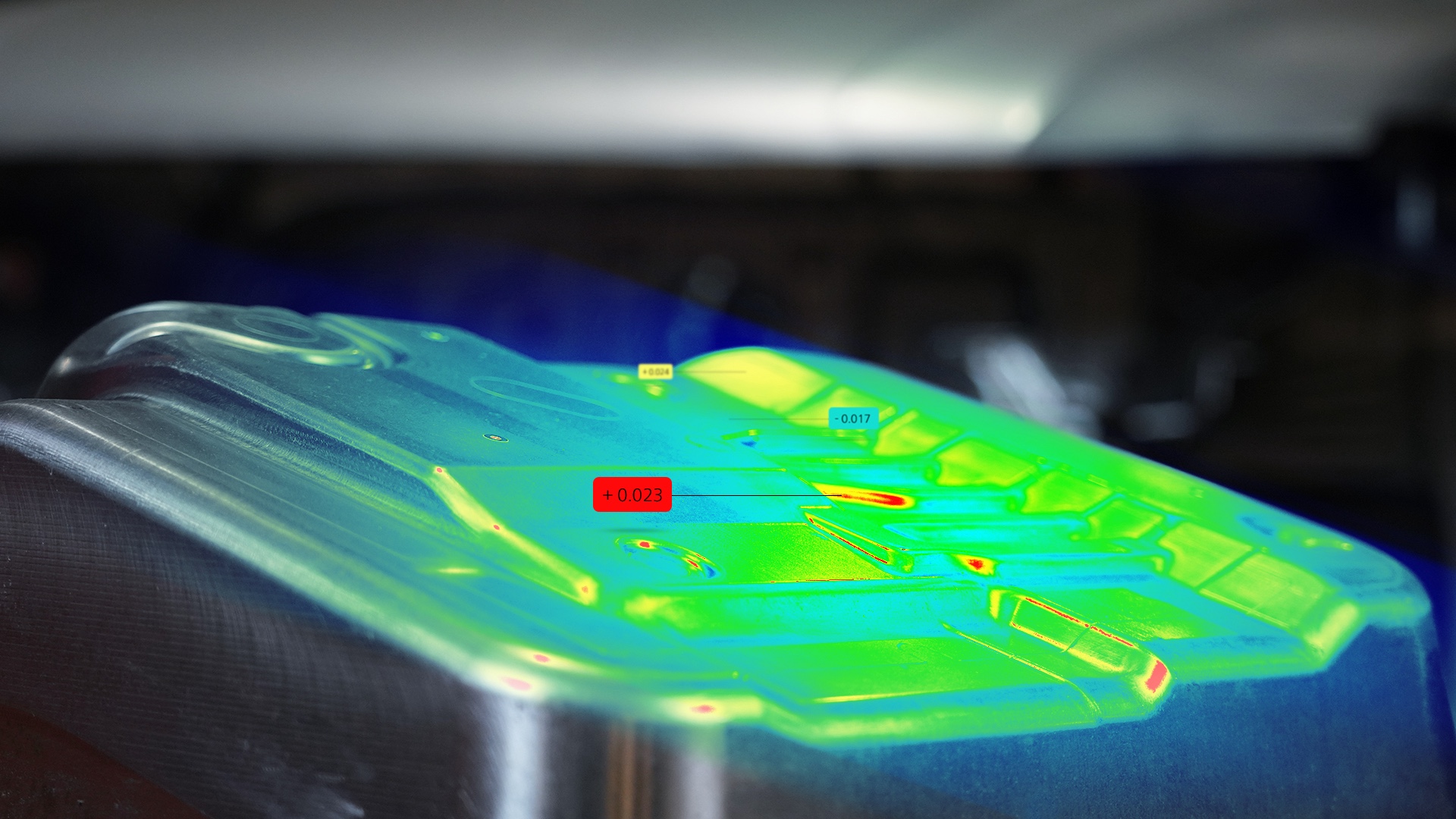

钣金成形

要生产出质量稳定的产品,就需要坚实可靠的深冲工具。试验系列往往会发现成形部件存在形状和位置误差。使用深冲模拟可以显著降低深冲工具的开发成本。尽管如此,虽然进行了模拟,成形专家往往依然需要多次尝试,直至工具拟合。蔡司逆向工程有助于减少深冲部件的形状和位置误差。

您需要的一切

蔡司逆向工程
产品选项工具校正

CAD导入
- STEP, IGES, SAT

导入网格/点

-STL, G3D, PLY, OBJ, CSV, TXT

对齐

高级对齐功能
- 最佳拟合/表面拟合
- 手动/自动

网格编辑

高级网格编辑功能
- 反转点

基于网格的自动表面创建(Autosurfacing)

高精度自由形状表面建模

二维草图
- 几何形状
- 制约条件
- 尺寸

高级CAD/表面功能
- 提升表面
- 交换表面

最佳拟合/手动创建二维和三维几何元素

标称-实际比较

高级分析功能
- 确定暗槽
- 检查强制脱模性
- 分析起模斜度(CAD和STL)

报告

CAD导出

实际应用中的蔡司逆向工程

  • 利用蔡司逆向工程加速工具校正

    高精度工具是高质量注塑成型部件的前提条件。使用蔡司逆向工程后,Horst Scholz GmbH & Co. KG将工具校正过程从至少五个校正循环减少到两个。这意味着产品进入批量生产的速度大大加快。

  • 我们为整个工具校正过程提供的解决方案

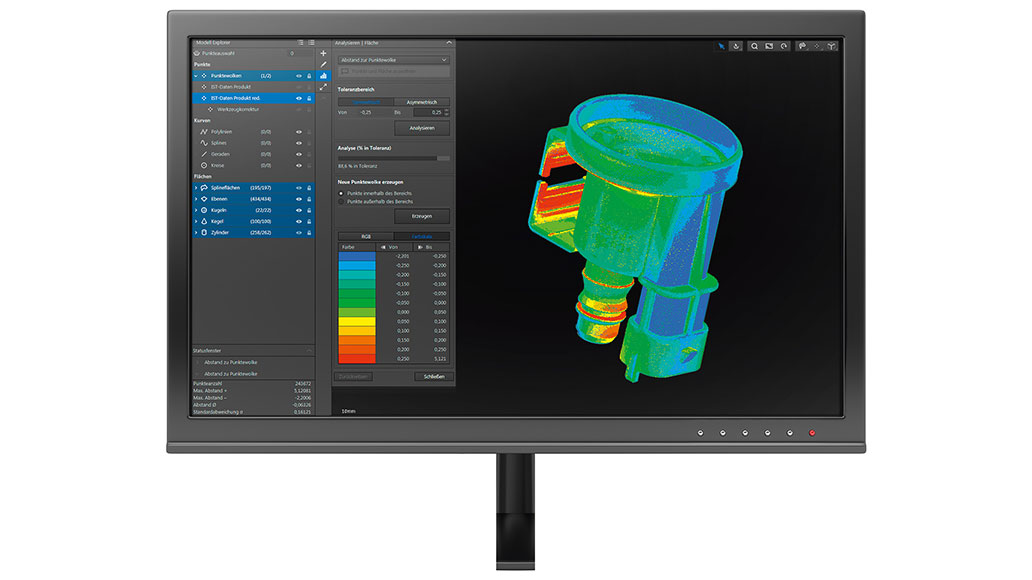

    我们在此以油箱排气阀为例,向您介绍使用完美工具的快捷途径。从使用CT捕捉部件到生成实际数据,再到在蔡司逆向工程中校正CAD模型。点击此处了解更多流程详情。
