蔡司MultiSEM 706

超高速扫描电子显微镜

充分运用91条并行电子束的采集速度，用纳米分辨率对厘米级样品进行成像。这款独特的扫描电子显微镜设计用于全天候连续、可靠的运行。只需简单设置高通量数据采集工作流，MultiSEM便能自动完成高衬度图像采集。

成像速度极快
自动大区域图像采集
宏观信息下的纳米级细节
低噪点高衬度图像

采集速度可提升4倍

配备超快的80 MHz偏转系统，像素驻留时间最短可达12.5纳秒。
提升检测均匀性

借助全新的单晶闪烁器，让您享有最均匀的拼图效果。
更精准的像素定位

借助先进的偏转系统，体验高达10倍的像素定位精度提升。
更优越的系统稳定性

水冷扫描电子单元提升了系统在长时间成像中的稳定性。
更广泛的应用范围

在极低着陆能量下的优异成像性能为新应用场景铺平了道路。

小鼠大脑切片，最大采集速度为1.22千兆像素/秒。由美国马萨诸塞州剑桥市哈佛大学的J. Lichtman提供。

极速突破，纳米之精

体验纳米级分辨率下的超高采集速度。MultiSEM系统采用91条并行电子束，显著提升了整体成像速度。例如，使用4 nm像素大小采集1 mm²的区域只需不到两分钟。凭借每小时超过3 TB的出色采集速率，您可以在纳米级分辨率下对大体积样品（>1 mm³）进行成像。

_{图片说明：小鼠大脑切片，最大采集速度为1.22千兆像素/秒。由美国马萨诸塞州剑桥市哈佛大学的J. Lichtman提供。}

纳米级分辨率的大型样品成像

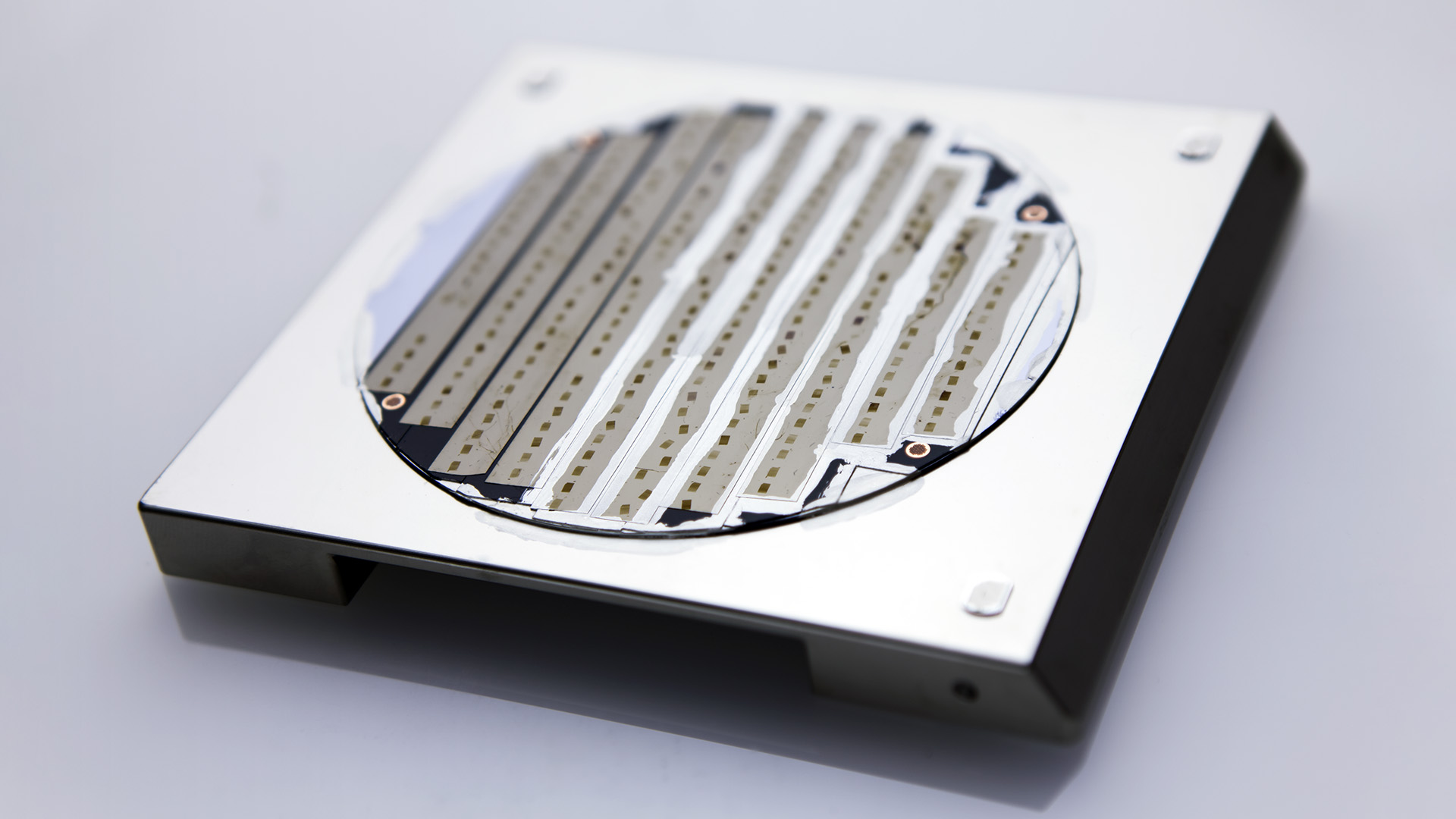

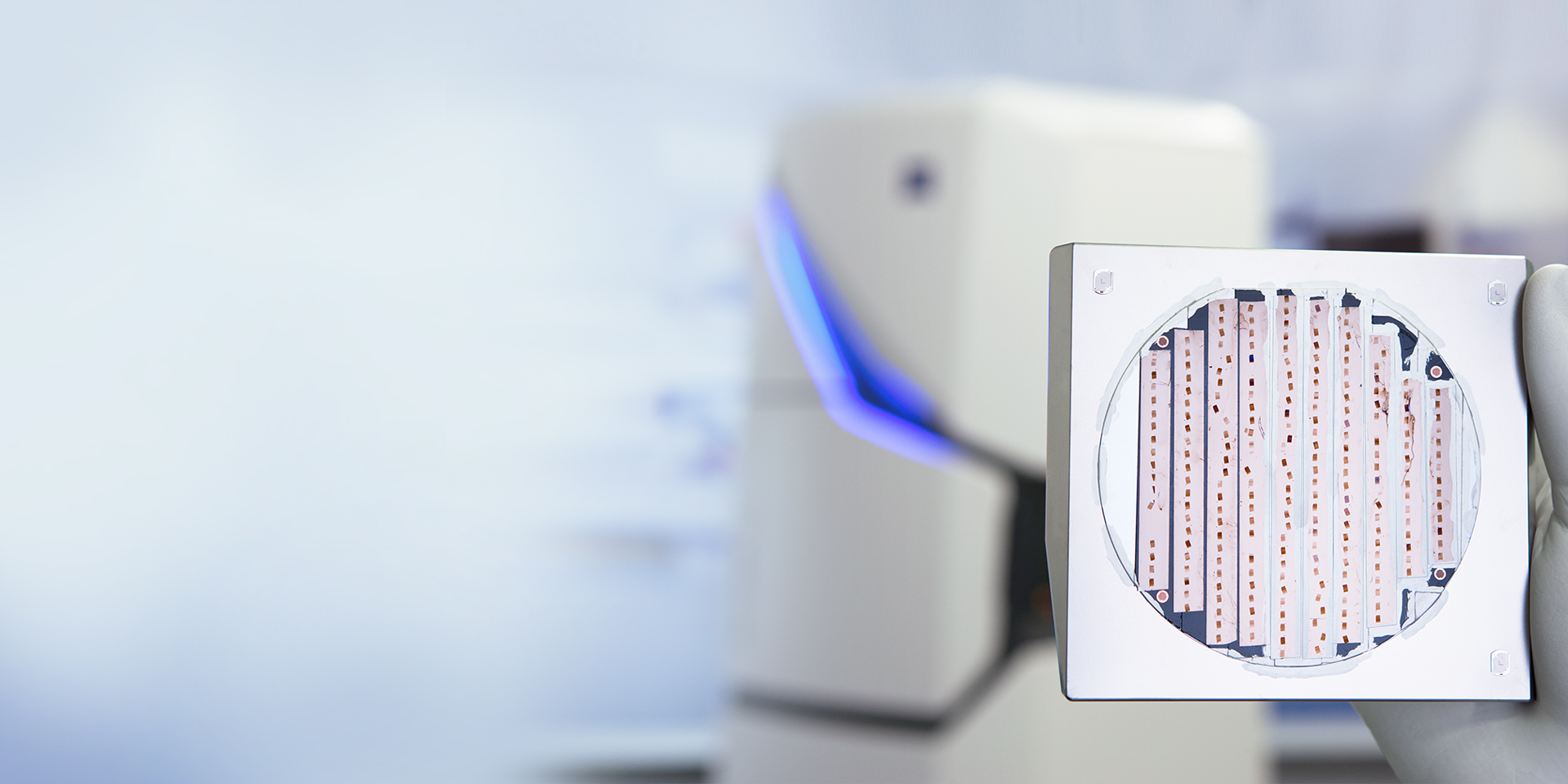

蔡司MultiSEM让超大型样品成像变为现实。该显微镜配备一个可容纳10 cm × 10 cm样品区域的样品夹。您无需在大样品尺寸和纳米级分辨率之间做出取舍。您可以对整个样品进行成像，获取解答科研问题所需的每个细节。利用专为大面积成像开发的自动图像采集方案，您将获得细节完备的整张图像，且不会失去关键的宏观信息。

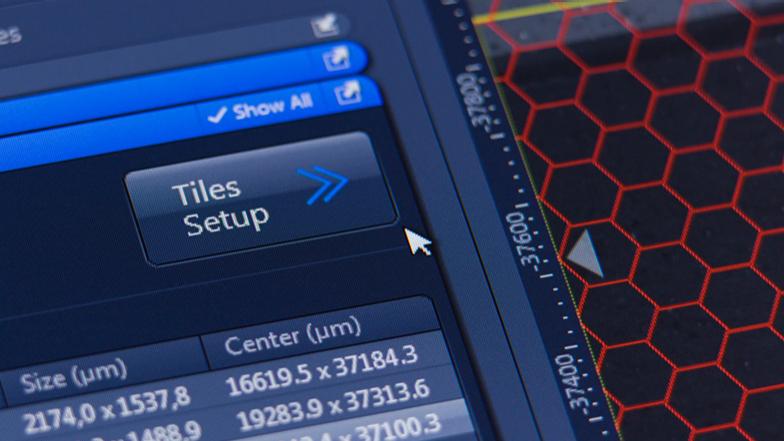

利用ZEN成像软件轻松操作电子显微镜

体验全新的电子显微镜操作：我们将直观易用的蔡司光学显微镜标准化软件ZEN引入了电子显微镜领域，让MultiSEM更易于操控。您能够快速设置复杂的自动采集流程，使其满足您的特定样品需求。用于MultiSEM的ZEN专为满足连续并行图像采集所需的高速度而设计，并且可以配备用于定制应用程序开发的API接口。

蔡司MultiSEM背后的技术

视频动画展示了MultiSEM的工作原理

第三方内容被阻止

由于您的cookie首选项，视频播放器已被阻止。要更改设置并播放视频，请点击下方按钮并同意使用“功能性”跟踪技术。

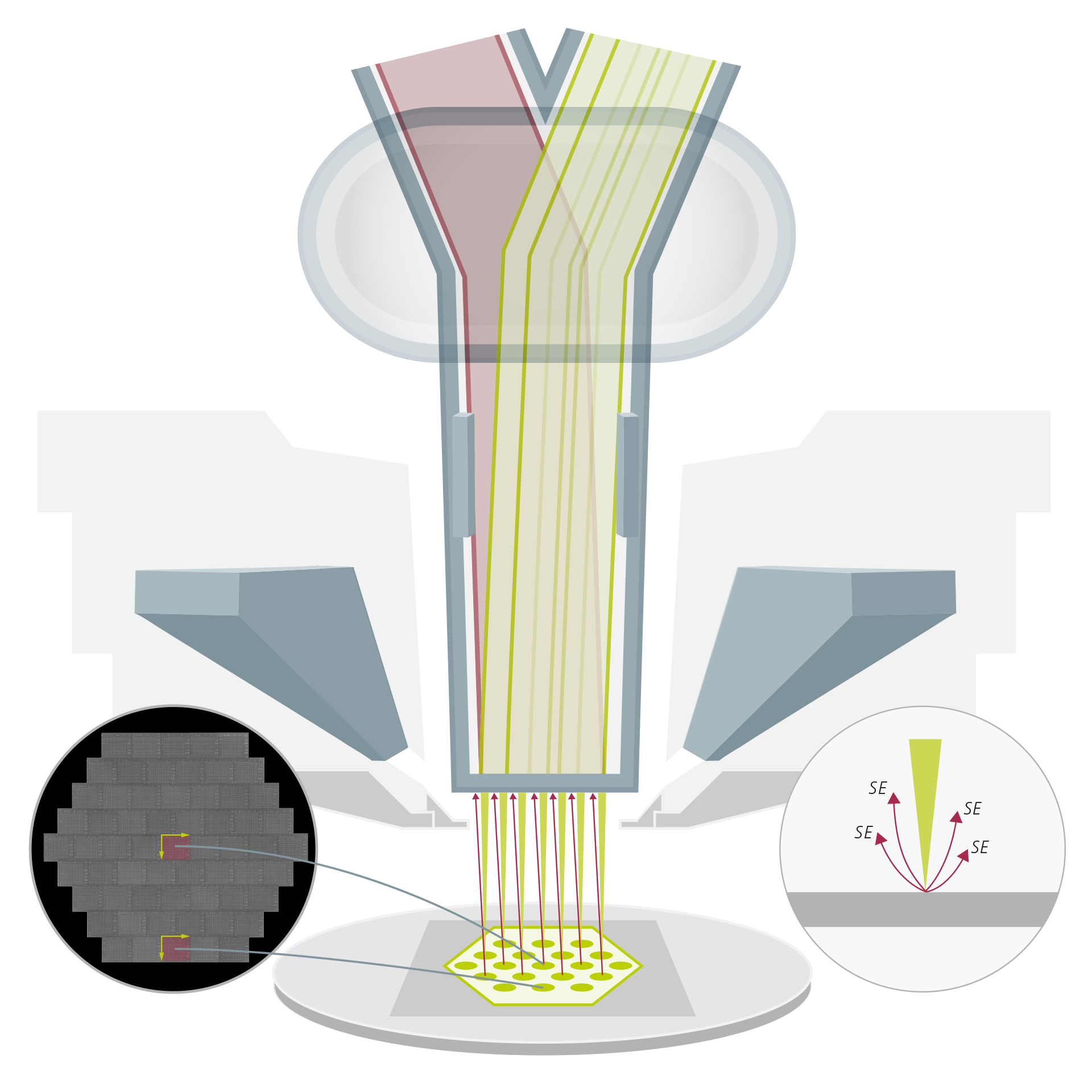

多条电子束和探测器并行

MultiSEM通过采用多条电子束和检测器并行的方式实现极快的成像速度。这种方法的关键是一个经过微调的探测路径（红色），它能够收集大量的二次电子，用于多探测器阵列的成像。每条电子束在样品的一个位置执行同步扫描程序，以此获得单个子图像。电子束呈特色鲜明的六边形排列。通过将所有子图像合并在一起，最终形成完整的图像。采用并行的计算机设置进行快速数据采集，以确保达到极高的整体成像速度。在MultiSEM系统中，实验控制和图像采集完全独立，以保证充分发挥性能。

蔡司MultiSEM应用案例

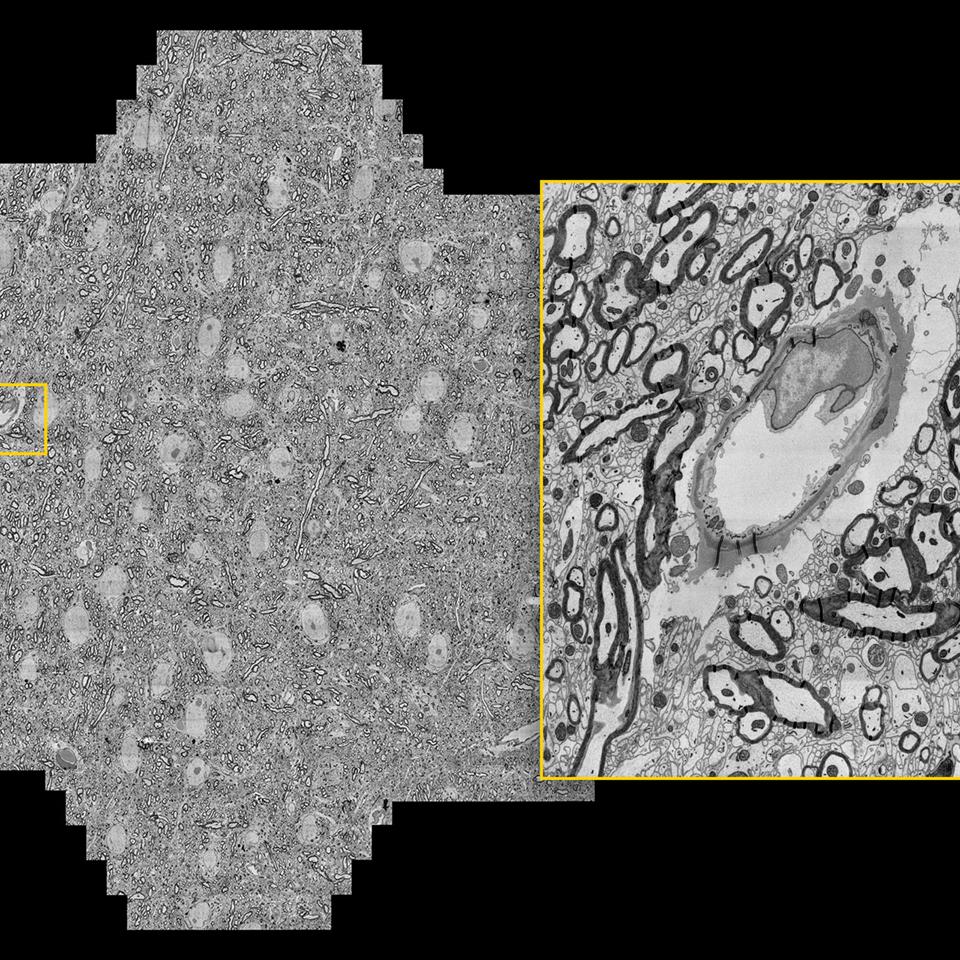

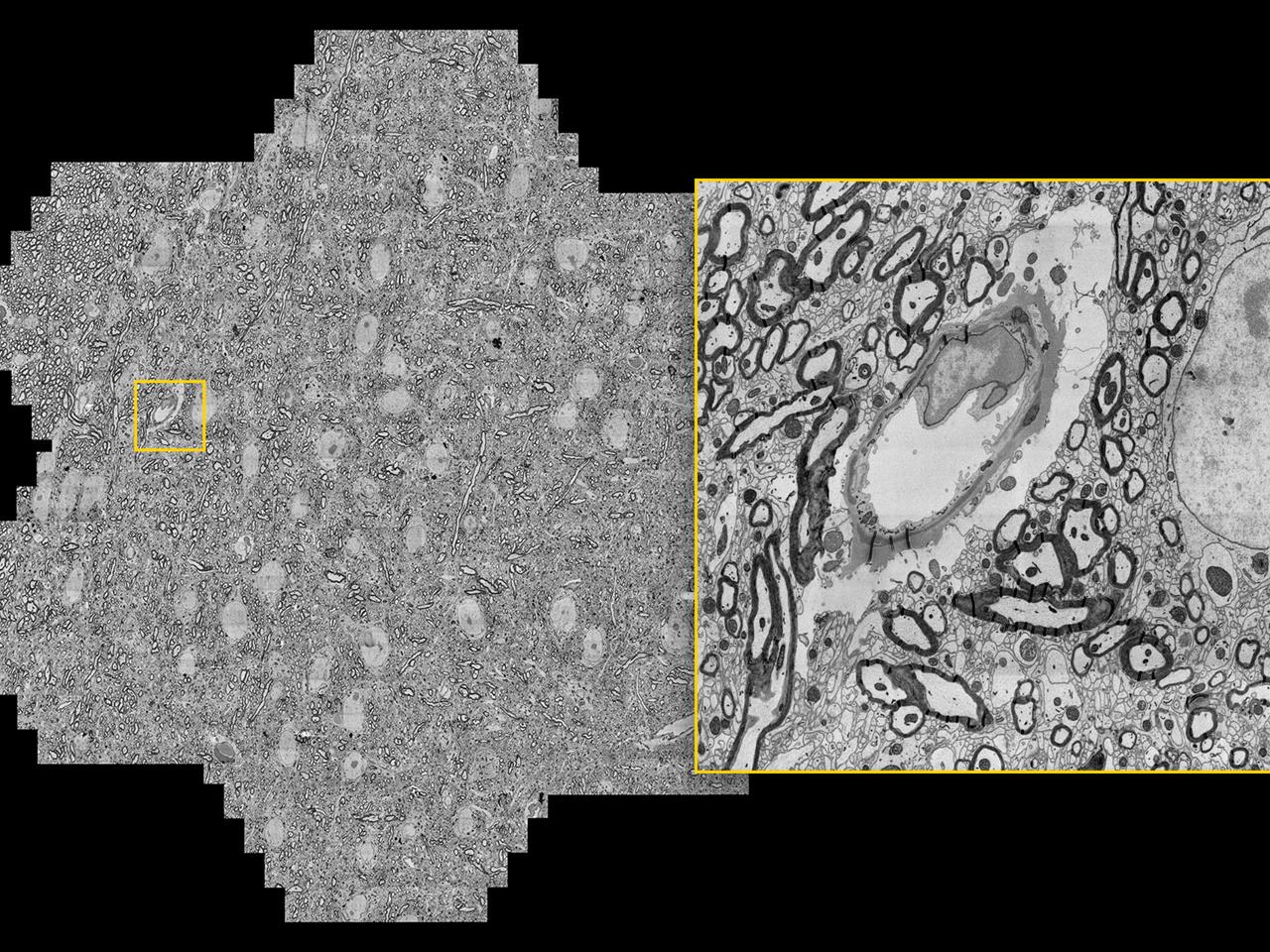

小鼠脑部切片（50 nm厚），用MultiSEM 706在20秒内采集的七个六边形多束观察视野图像，覆盖直径超过400 µm的区域。样品由美国伊利诺伊州芝加哥大学的B. Kasthuri提供。

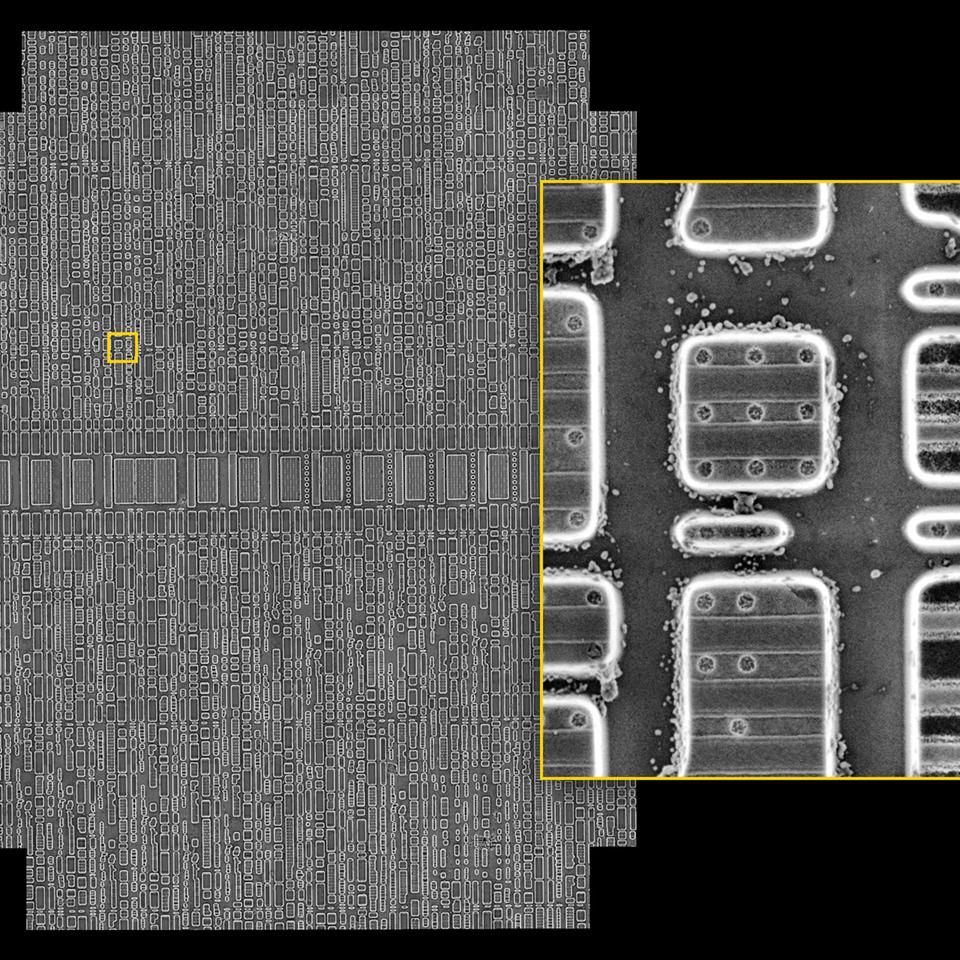

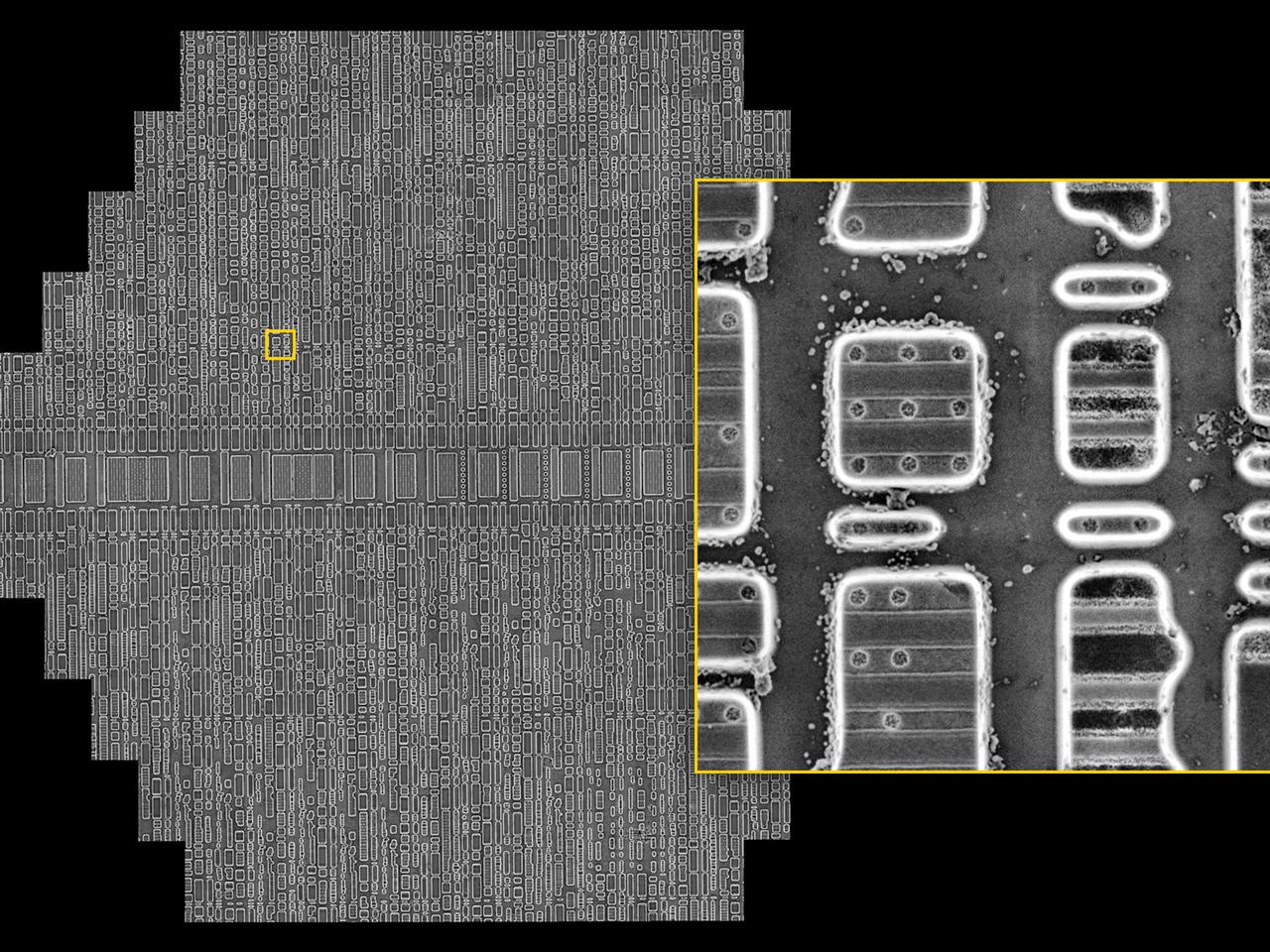

用MultiSEM 706在1.5秒内采集的经去层处理和抛光的集成电路图像，覆盖132 µm × 114 µm的六边形观察视野。样品由加拿大安大略省TechInsights的C. Pawlowicz提供。
用蔡司MultiSEM对人脑颞叶皮层成像并重构超微结构细节。该图显示了来自约2 mm × 3 mm超薄切片中重构锥体神经元的一个子集。
带有来自阳极一侧沉淀物的经多次充放电老化后的电池隔膜箔片。在1 KeV的低着陆能量下获得的图像，像素大小为4 nm，覆盖108 µm × 94 µm的观察视野。

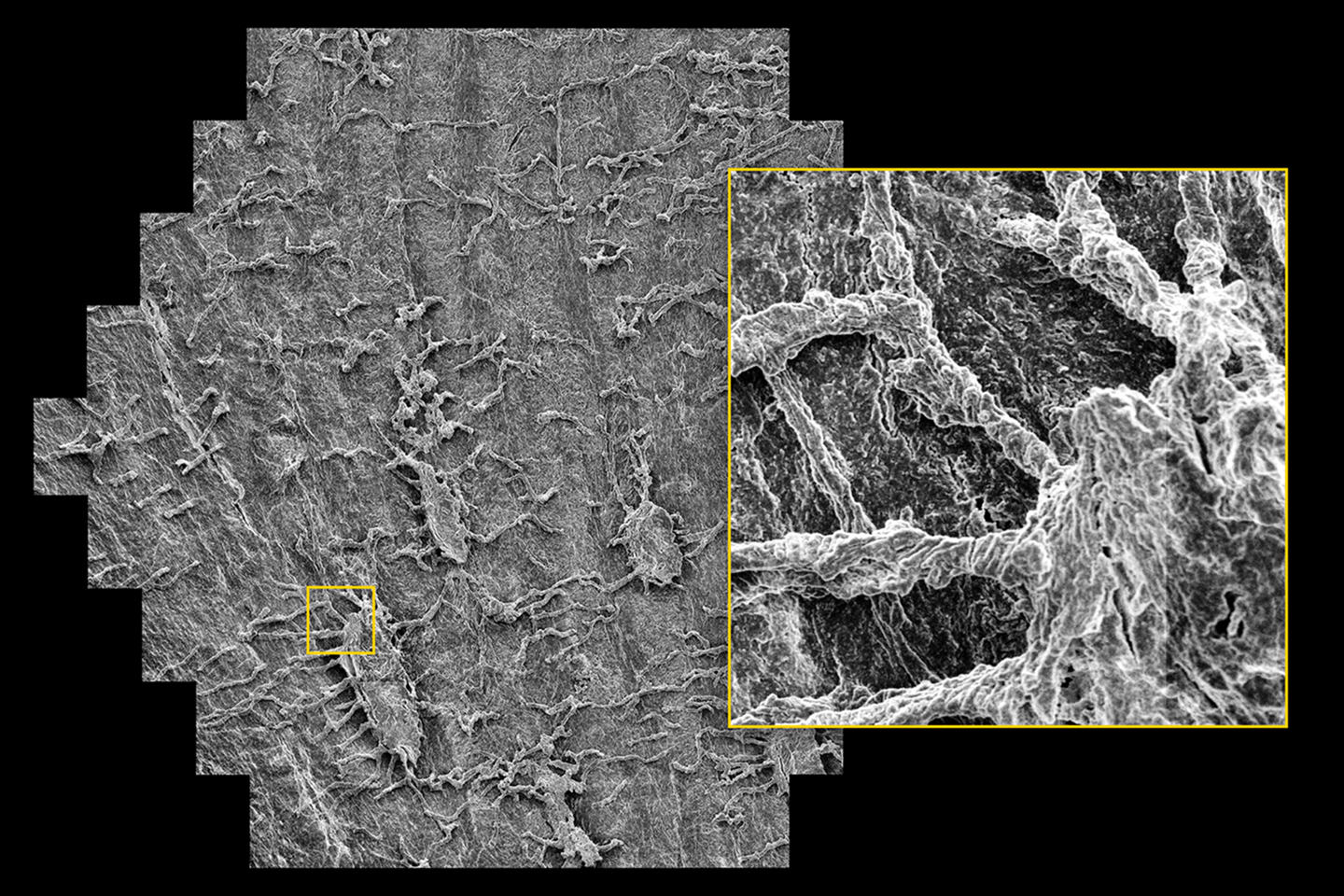

股骨颈样品，选择性蚀刻出之前隐藏在骨基质中的骨细胞。样品由澳大利亚新南威尔士大学的M. Knothe Tate和美国俄亥俄州克利夫兰市的U. Knothe提供。
具有宽离子束切割表面的高成熟度页岩样品。样品由美国德克萨斯州休斯顿大学的L. Hathon提供。
