蔡司O-INSPECT duo

蔡司O-INSPECT duo

显微镜和测量机合二为一

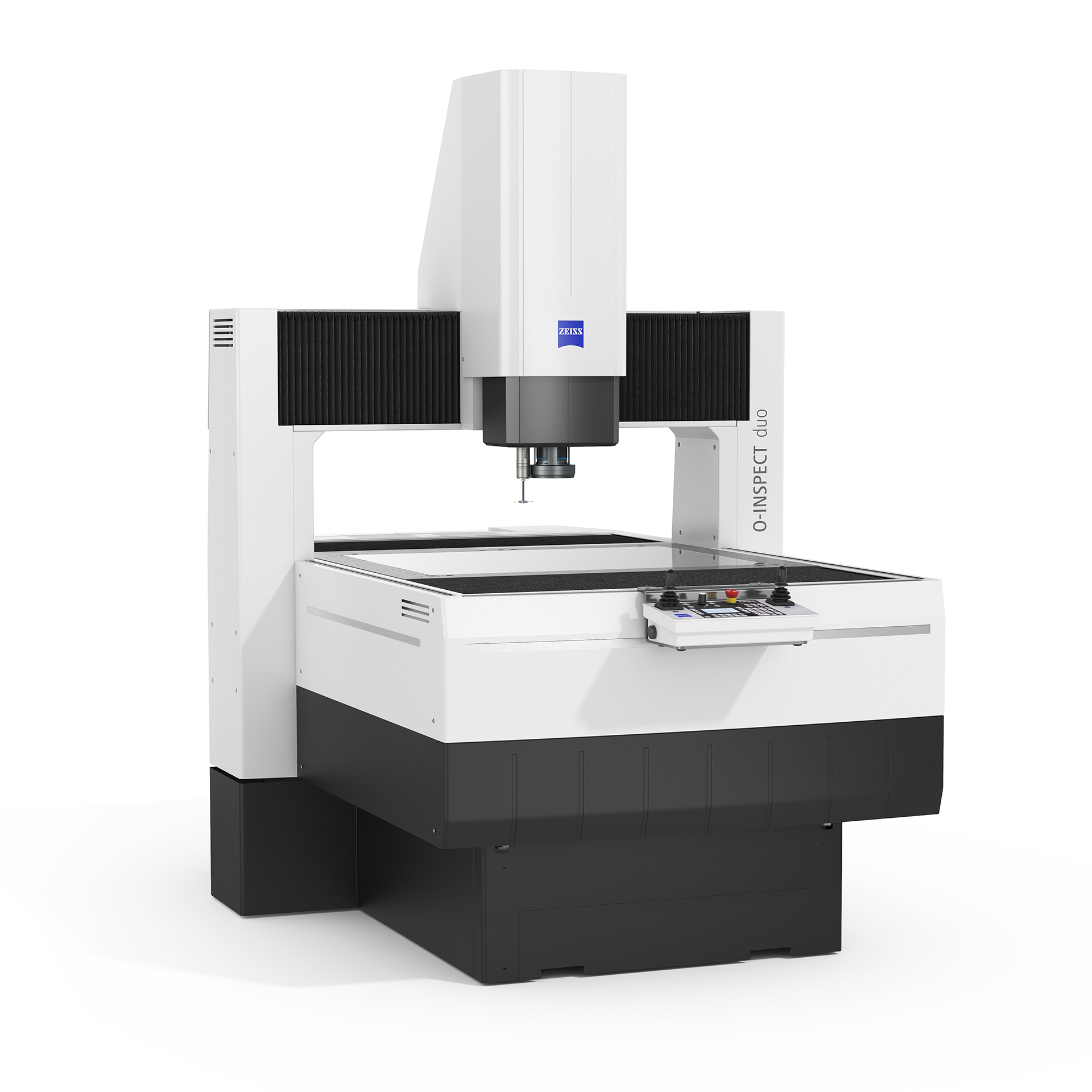

蔡司O-INSPECT duo在一台机器中提供了两种技术:既可以对印刷电路板、燃料电池或电池等大型工件进行整体测量,也可以对其进行高分辨率检测。三维测量技术与显微检测的结合提高了效率,节省了质量实验室的空间。蔡司O-INSPECT duo可选8/6/3三种尺寸。

  • 二合一:显微镜和测量机合二为一
  • 快速准确的光学和接触三维测量
  • 带附加检测软件蔡司ZEN core的高分辨率光学元件

蔡司首个多技术系统

作为VMM显微镜,蔡司O-INSPECT duo涵盖了质量保证中的两个基本应用:对大型或众多小型部件进行准确测量和高分辨率检测。该设备还专为需要结合尺寸测量和检测的应用而开发,包括彩色图像的分割、拼接和图像处理。质量实验室无需同时购置VMM和显微镜,只需一台设备,从而节省了空间和系统成本。进一步了解多功能设备在各领域的优势。

准确的光学和接触测量
计量

准确的光学和接触测量

用于平面和敏感工件的高精度

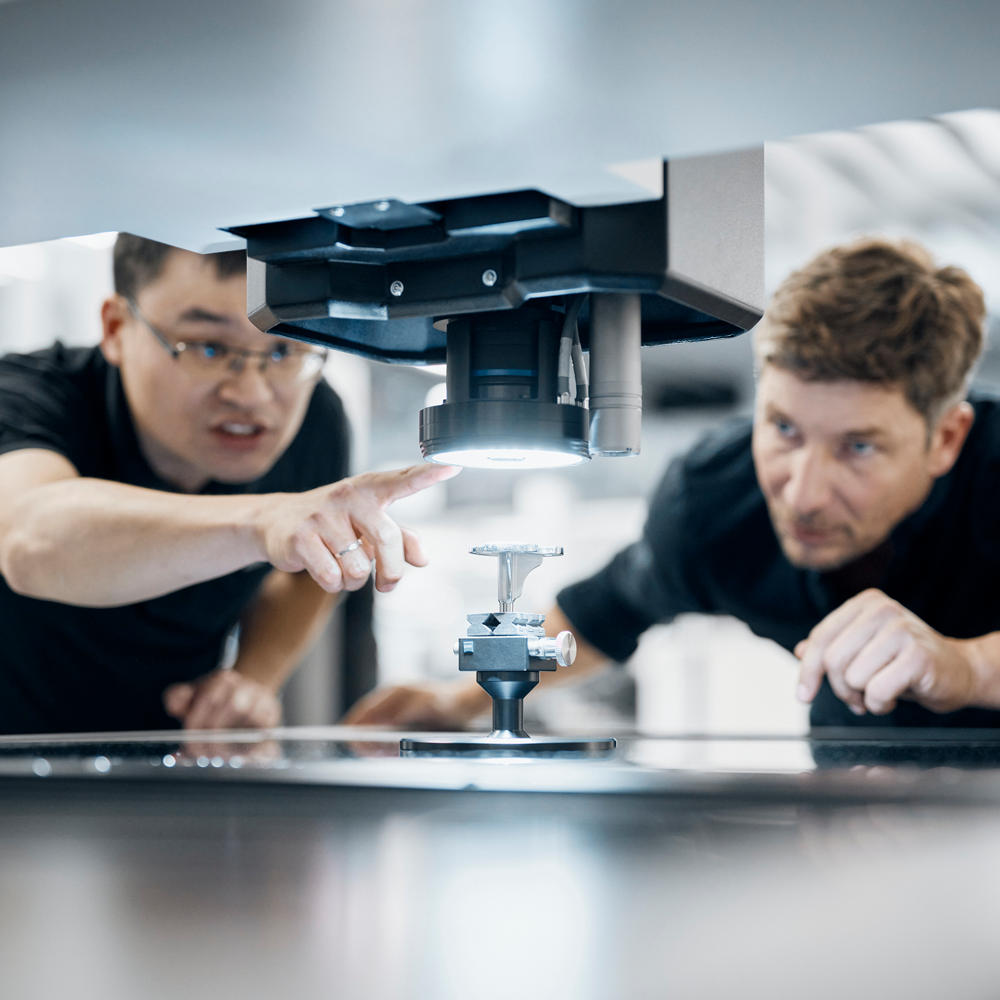

蔡司O-INSPECT duo是一款多传感器测量机,其高分辨率光学系统与蔡司VAST XXT接触扫描传感器搭配使用,给人留下了深刻印象。该传感器可在一次移动中捕捉大量测量点,从而实现快速准确的三维测量。

由于采用了蔡司VAST探针技术(ZVP),可以在非接触的情况下测量非常小或敏感的部件,而且精度极高,测量时间也大大缩短。这要归功于大视场、高图像分辨率和出色的图像保真度,即使在外围区域也是如此。

在一台机器上完成表面检测和测量
计量

在一台机器上完成表面检测和测量

作为视觉测量机和显微镜交替使用

除了测量尺寸,许多工件还需要进行表面检测。过去,测量和检测需要使用两个独立的设备,而蔡司O-INSPECT duo现在提供了一个二合一的解决方案。得益于设备的直观操作和带12倍变焦镜头的高分辨率500万像素Discovery.V12 scout 160 c彩色相机传感器,现在也可以在测量设备上完成检测任务。除了常规与蔡司CALYPSO配合使用外,该机器还可与蔡司ZEN core软件一同用于显微镜任务。

我们最大的显微镜
显微镜

我们最大的显微镜

大型部件整体检测

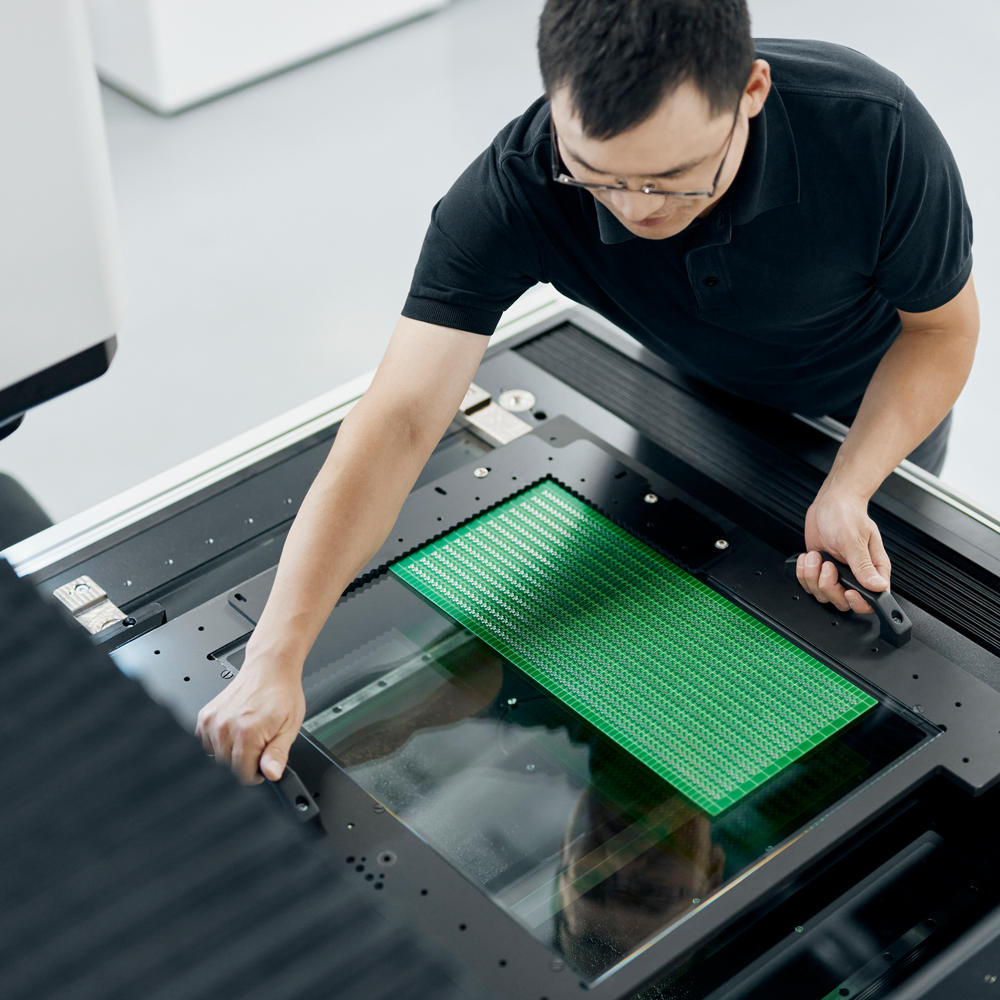

切割部件已成为过去:现在,可以对印刷电路板、燃料电池或电池等大型工件进行整体光学检测。这不仅节省了宝贵的资源和时间,还减少了在不同系统之间来回移动零散工件所造成的错误。

除了对大型部件进行检测外,蔡司O-INSPECT duo还适用于对许多小型部件进行自动检测。这意味着测量显微镜只需装载一次,检测本身只需一步即可完成,无需更换各个样品。

500万像素高分辨率彩色相机
显微镜

500万像素高分辨率彩色相机

准确检测缺陷

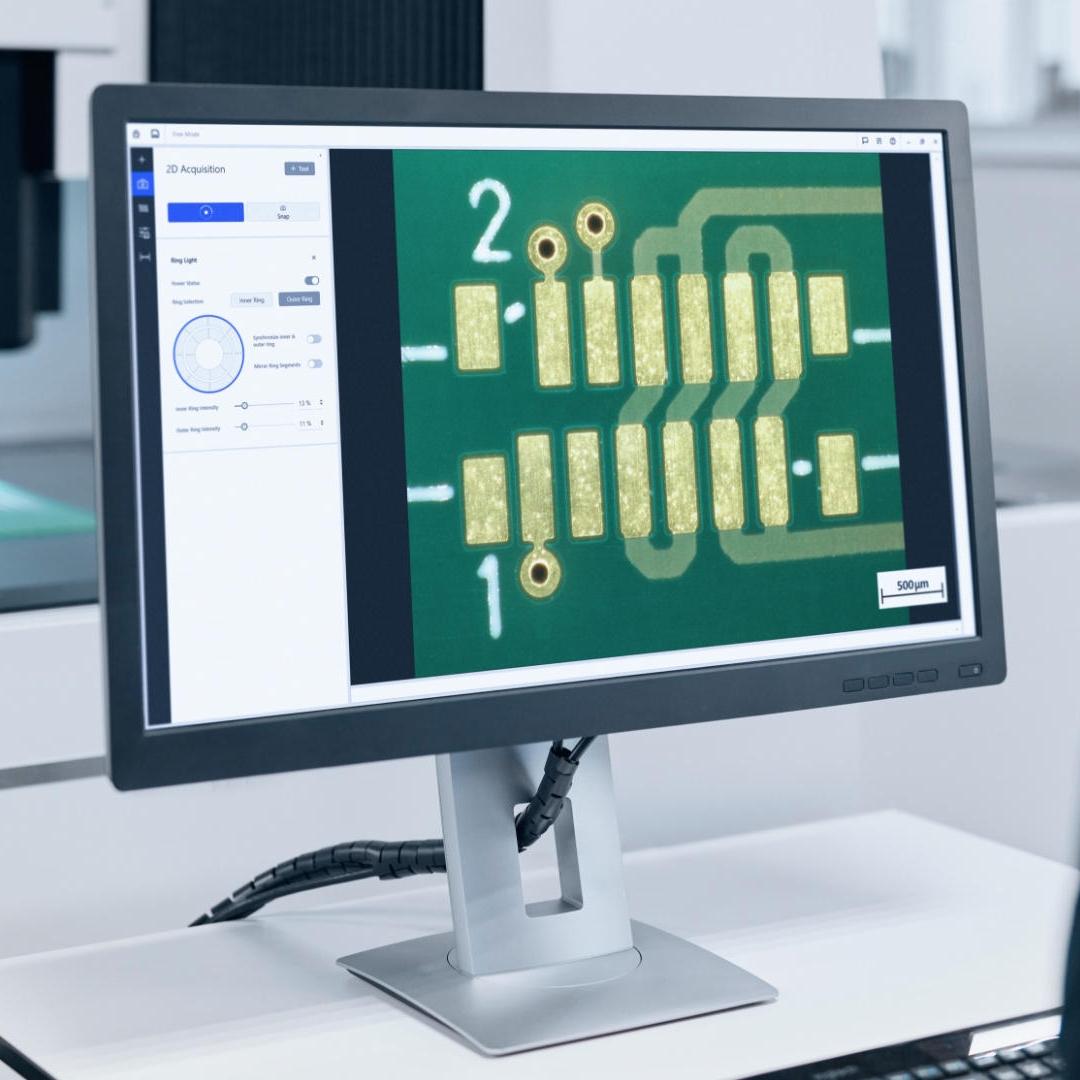

黑白图像在测量技术方面具有高对比度差异,而彩色图像在显微分析方面则更具优势:通过500万像素的彩色图像分辨率,即使是微小的缺陷也能清晰显示,从而实现准确的检测和评估。蔡司O-INSPECT duo可与熟悉的蔡司ZEN core显微镜软件搭配使用。

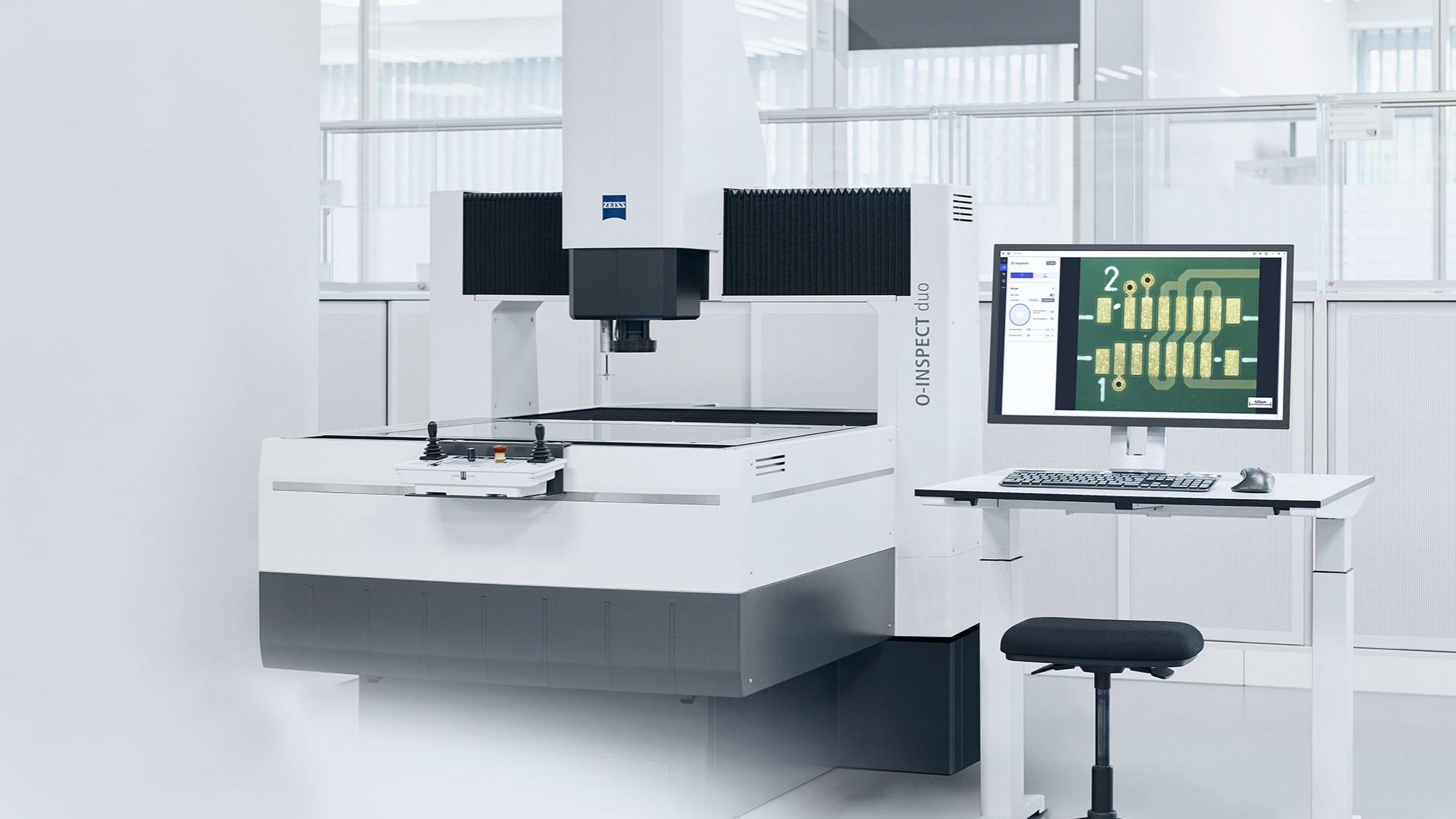

点击图片上的圆圈标记,打开信息框,查看详情。

了解详情
了解蔡司O-INSPECT duo的特点
观察视野大,图像清晰度高

蔡司Discovery.V12 scout 160 c相机传感器配有500万像素,确保了高分辨率,并通过12倍变焦实现了微小细节和结构的可视化。16.1 × 12 mm的大观察视野可让每幅图像显示更多信息。彩色相机可进行准确的显微分析,同时凭借500万像素的高分辨率,确保在计量方面始终如一地获得准确结果。

照明

环形灯由外圈和内圈组成,内圈装有白色LED灯,可单独控制16个区段。该设备还配有同轴上光源和背光源,可对各种应用和工件进行分析。

快速准确的三维接触测量

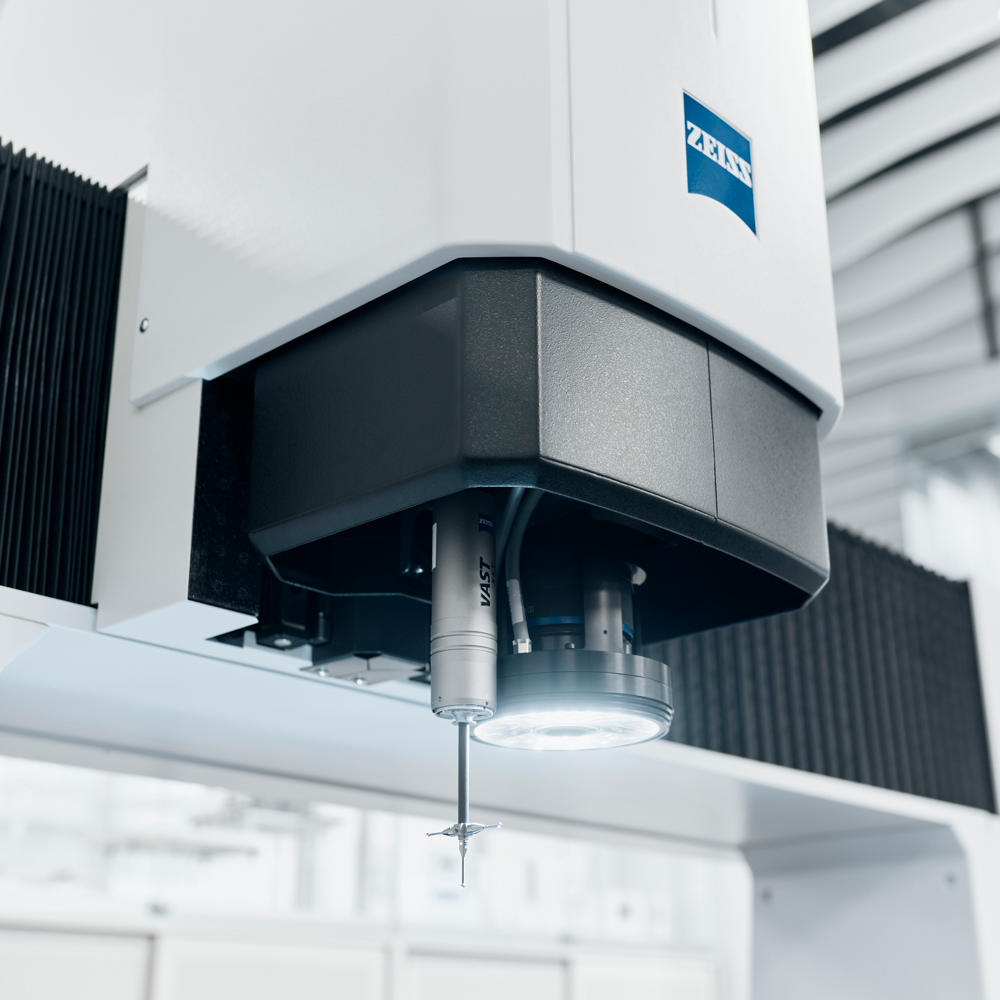

蔡司VAST XXT一次移动即可捕捉大量测量点,实现高精度扫描,精度可达1.5 µm + L/250 µm。

大型平台

平台的尺寸为800 × 600 × 300 mm,可以测量和检测重达100 kg的大型工件,而无需在测量前对其进行切割、破坏或加工。此外,通过大型平台还可以自动检测多个小部件。

2个软件产品

蔡司CALYPSO提供改进的可视化选项,为您节省时间。CAD模型可叠加显示,并能快速识别可能出现的偏差(实际与目标的偏差)。通过各种选件,蔡司CALYPSO还能为特殊要求提供合适的工具。蔡司ZEN core与显微镜相对应:除了传统的成像功能外,该软件套件还包括成像、分割、分析和数据连接工具,用于在联网的实验室环境和生产中进行多模态显微镜检查。

专业和可操作的报告

蔡司PiWeb报告提供测量数据的一键式记录和可视化功能,让您深入了解您的部件和流程。

出色对比度

除了同轴上光源和背光源,蔡司O-INSPECT duo还为环形光提供了各种控制选项。内部和外部LED环可分别开启和关闭,或仅在个别区段激活。

分析薄膜、成分、密封件、涂层和固体材料

内部和外部LED

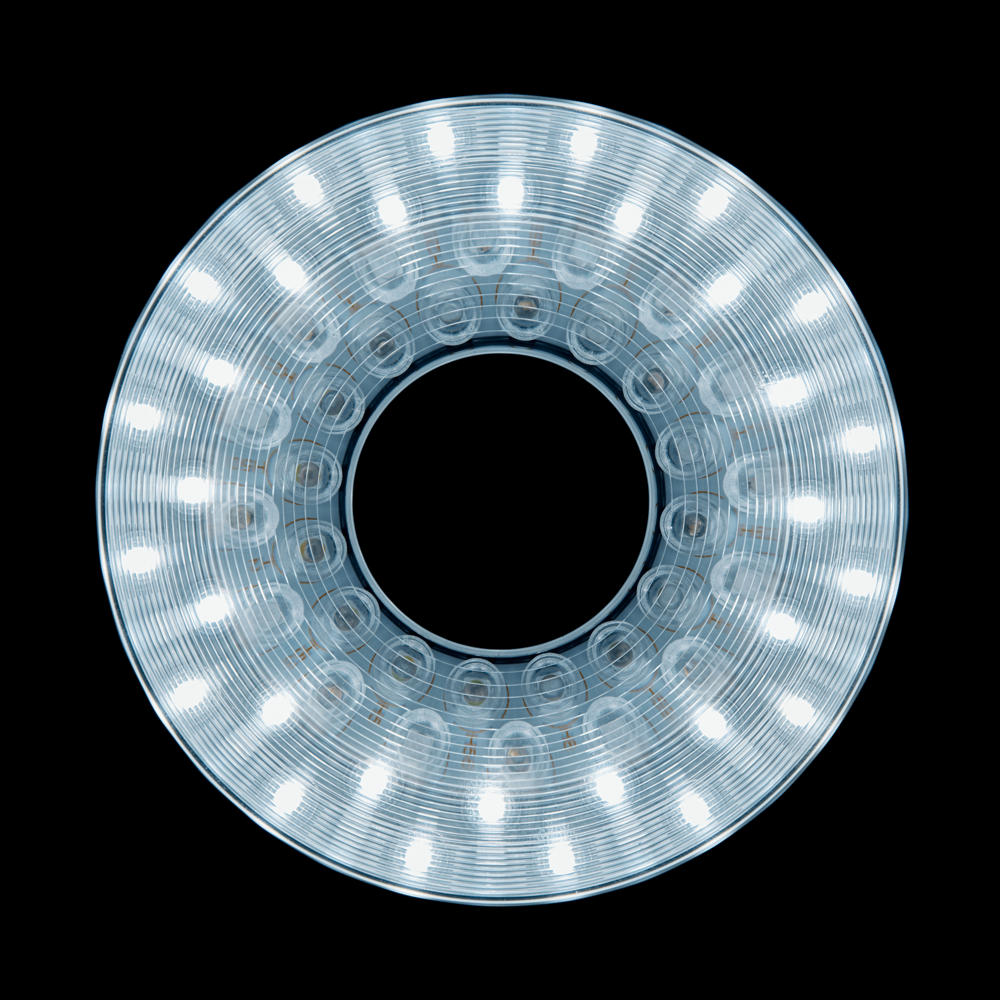

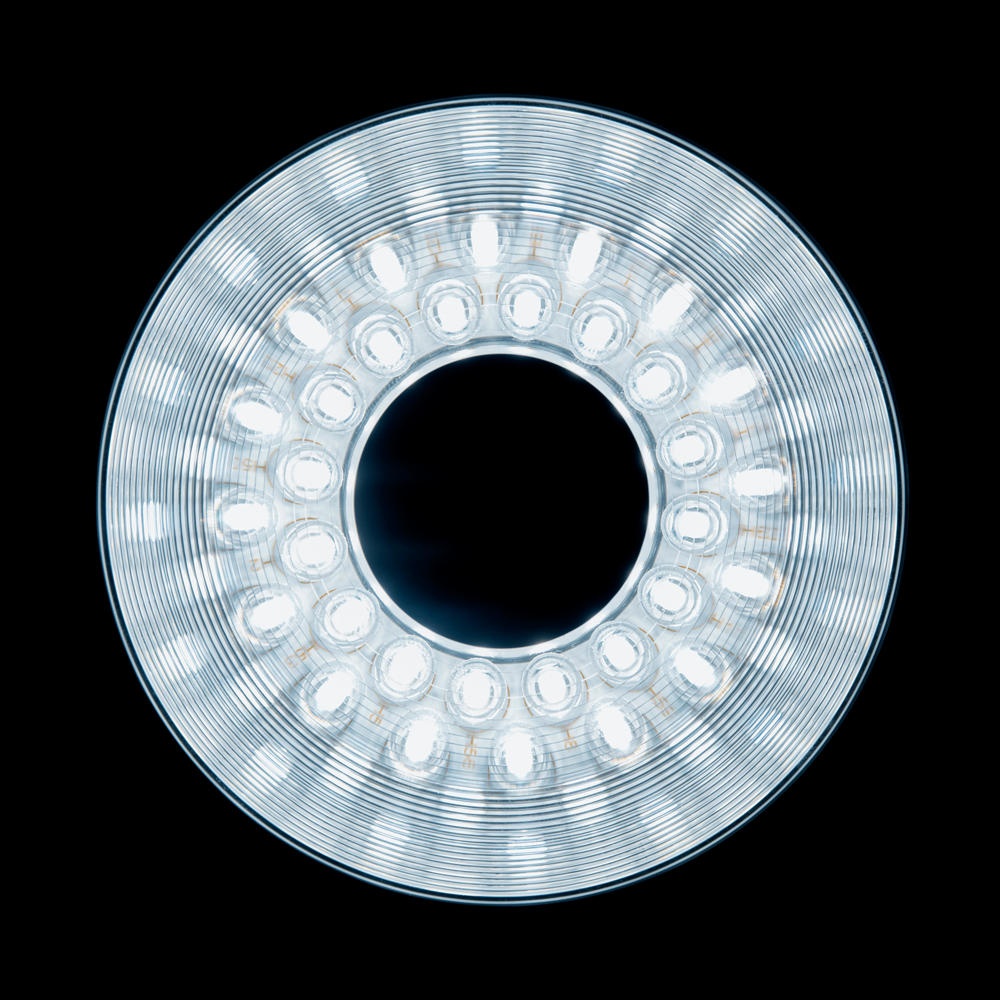

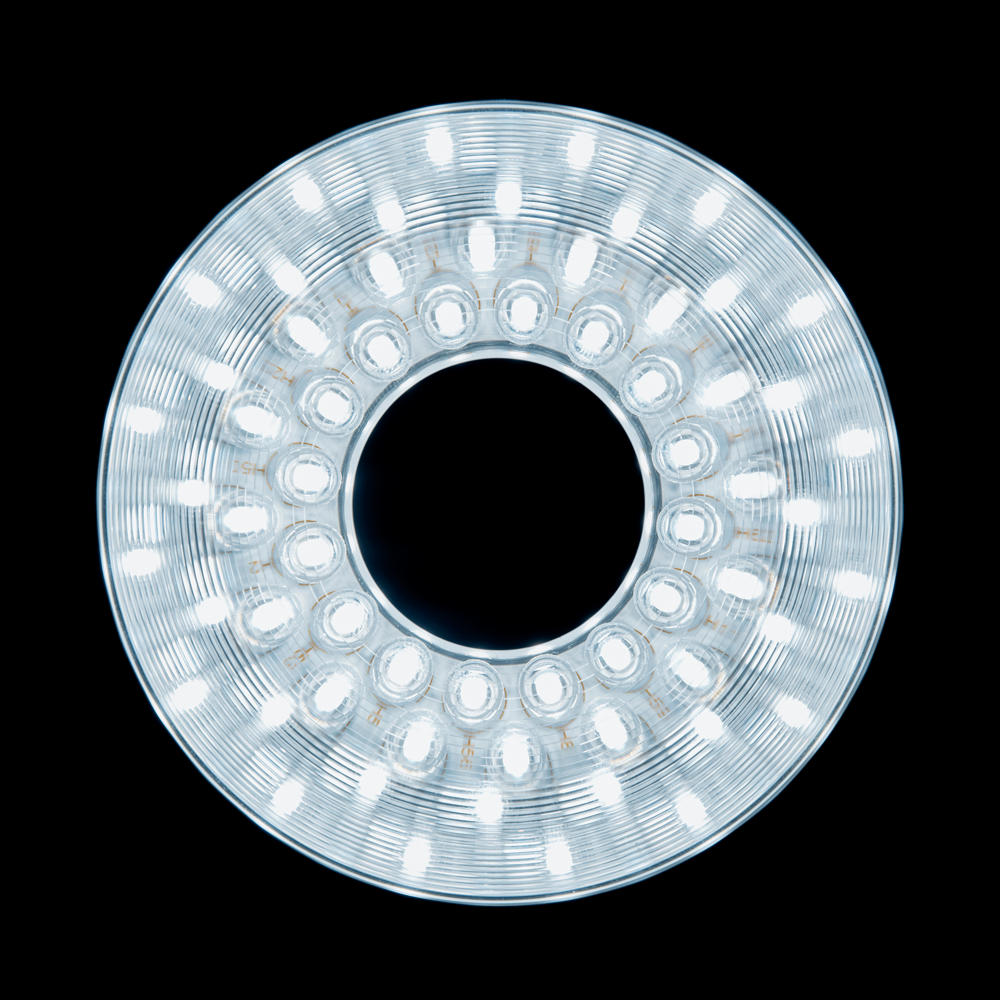

环形灯由内部和外部白色LED组成。内部和外部LED的组合可最大限度地照亮工件。

内部LED

内部LED

内环灯增加了表面纹理的对比度,从而改进了聚焦效果,使测量结果更加准确。

外部LED

单元框架

外环灯的LED可过滤干扰环境的光线,从而以高对比度照亮有色材料。

分段照明

分段照明

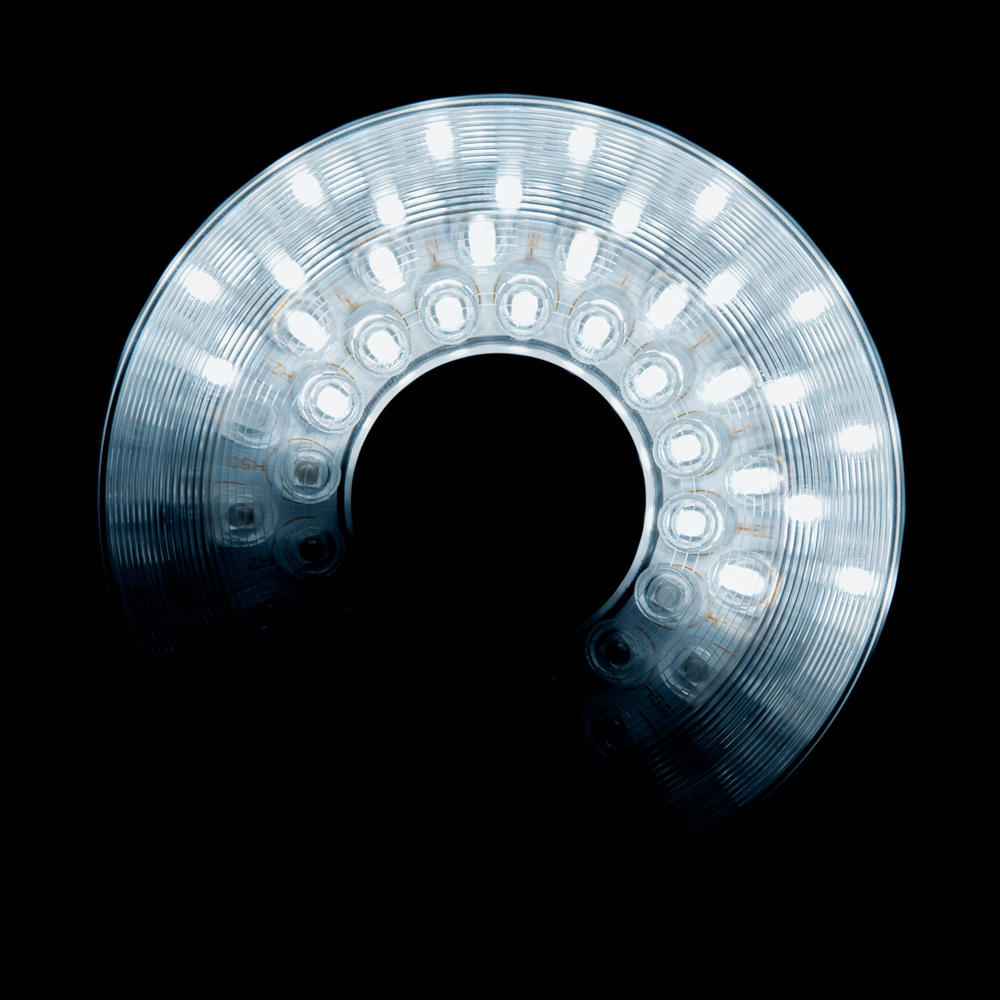

环形灯由16段组成,可单独控制。这确保了根据工件特性优化照明。

符合人体工程学,操作方便

蔡司O-INSPECT duo不仅要在质量、可靠性和速度方面达到高技术标准,还要安全、符合人体工程学并易于使用。只有当产品能够按照预期的方式轻松操作时,部件的出众技术才能充分发挥作用。因此,我们为蔡司O-INSPECT duo配备了各种有用的功能。

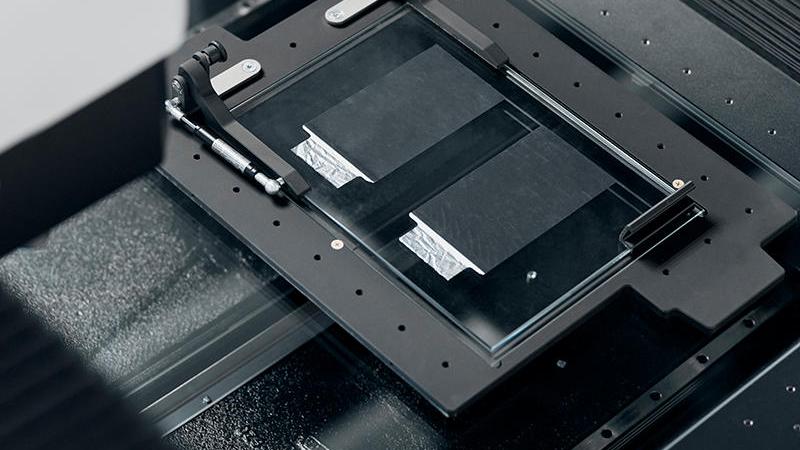

可选托盘

可选托盘

可选的托盘适用于扁平工件,便于运输并能紧固在机器上。

可拆卸前盖

可拆卸前盖

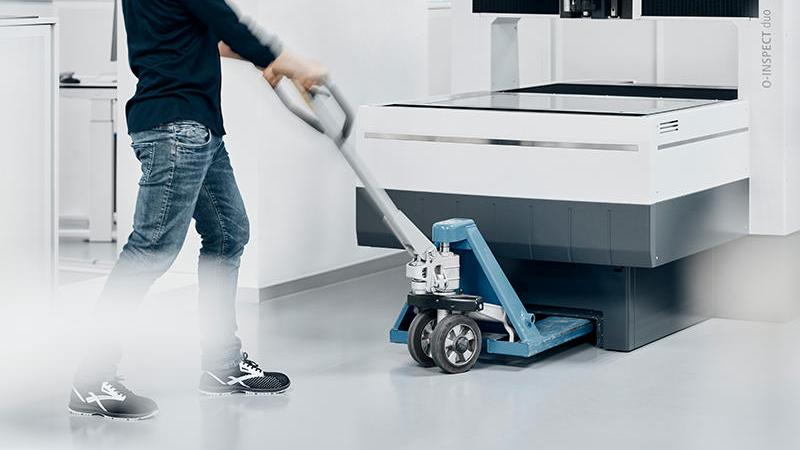

由于前盖可拆卸,蔡司O-INSPECT duo可以方便、轻松地运输到所需位置,并通过升降车进行定位。

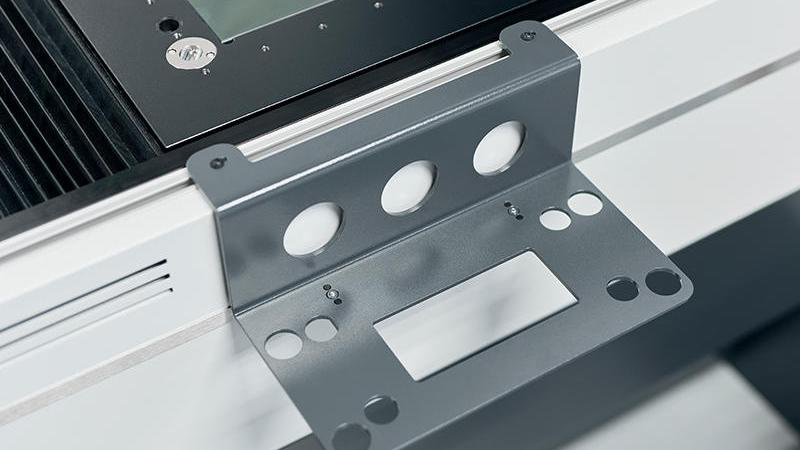

控制面板支架

控制面板支架

控制面板支架可以灵活地安装在机器的任意一侧,确保出色的可及性和可操作性。

CALYPSO还是ZEN core?合二为一

蔡司O-INSPECT duo有两个专用软件程序,具有显微镜和计量任务的特定功能。因此,相关领域的操作人员无需学习新的软件。

用于优化质量控制的蔡司CALYPSO

用于优化质量控制的蔡司CALYPSO

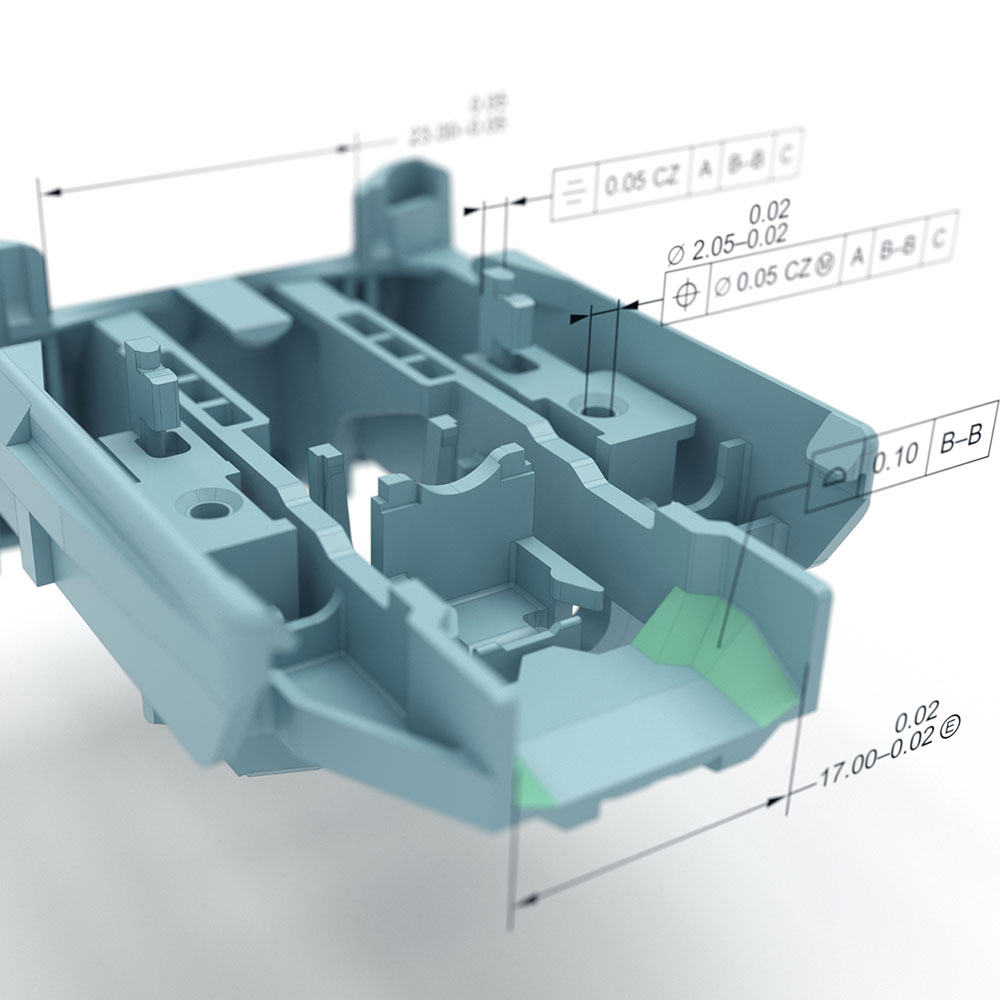

与蔡司CALYPSO相结合,蔡司三坐标测量机可以充分发挥其潜力。优化质量控制:软件可在测量前、测量中和测量后为您提供支持。利用一系列不同的功能对工件进行测量和分析,最大限度地发挥三坐标测量机的作用。

    • 根据PMI自动创建测量计划:蔡司CALYPSO根据包括所有相关特征和特性在内的PMI数据自动创建测量计划。
    • 不同测量计划的版本控制:由于所有测量计划均进行了版本控制,因此您可以追溯所有步骤。所有内容都直接在测量计划中进行管理,因此您无需处理各种副本。
    • 实施和优化测量战略:内置生成工具用于测量策略,以应用公司特定的测量策略,或根据蔡司的建议优化您的测量计划。
    • 测量结果可视化功能强大:通过蔡司PiWeb报告,蔡司CALYPSO提供了一个用于协议设计的内置专业工具,以创建有意义的测量结果可视化。
    采用蔡司ZEN core的多模态互联显微镜

    采用蔡司ZEN core的多模态互联显微镜

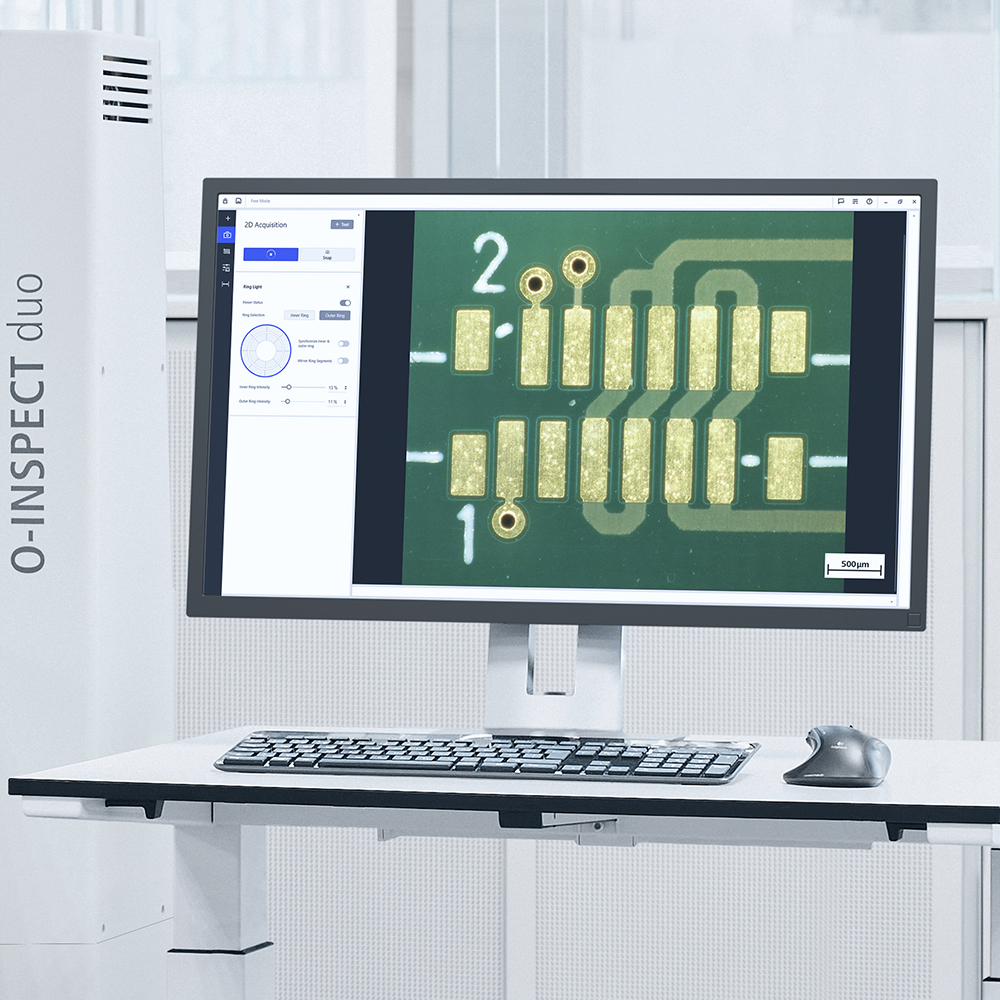

    ZEN core处理的不仅仅是显微成像:该软件是全面的成像、分割、分析和数据连接工具套件,适用于连接材料实验室的多模态显微镜。它还具有平铺、拼接(干涉测量)和自动检测误差等多种功能。

      • 一个接口适用于所有蔡司显微镜:ZEN core为您提供蔡司显微镜和相机的统一用户界面。执行多模态工作流,并在系统、实验室和地点之间连接所有成像和分析数据。
      • 先进的成像和自动分析ZEN core是您设置复合光学显微镜自动成像、分割和分析功能的指挥中心。
      • 互联实验室的基础设施解决方案:ZEN core为ZEN Connect实验室环境提供基础设施,并将所有蔡司成像和显微镜解决方案统一到一个用户界面中。

      技术细节

      尺寸

      8/6/3

      相机

      蔡司Discovery.V12 scout 160 c,500万像素彩色相机,2646 × 2056像素

      照明

      16段LED环形灯,带白光LED、同轴上光源和背光源

      工作距离,单位mm

      55

      机械变焦

      12×

      最大观察视野,单位mm

      16.1 × 12

      兼容接触测头

      蔡司VAST XXT – TL1/TL3

      容量

      100 kg

      软件

      蔡司CALYPSO(用于测量)

      蔡司ZEN core(用于显微镜检查)

      应用实例

      观看应用视频,了解蔡司O-INSPECT duo如何测量和检测不同工件,如医用塑料、双极板或印刷电路板。

      • 利用蔡司O-INSPECT duo测量和检测电子部件
      • 利用蔡司O-INSPECT duo测量和检测双极板
      • 利用蔡司O-INSPECT duo测量和检测医用塑料
      Michael Zeller

      在显微镜下,我们现在有更大的空间来观察部件,无需再切割样品

      Michael Zeller Zollner Elektronik AG测试设备监控和测量技术高级经理

      观看我们的演示录制,了解功能、软件和实践

      体验O-INSPECT duo的实际操作,观看我们的产品网络研讨会,了解我们的产品经理的有趣见解、软件演示以及我们的一位试用客户的声明。在本环节中,您将了解如何将显微镜和计量技术结合到一台设备中,从而改进您的质量保证流程。

      下载

      • ZEISS O-INSPECT duo Product Flyer EN

        4 MB
