蔡司CONTURA

为当前和未来的所有挑战做好准备

蔡司CONTURA使您能够在今日为未来的测量要求做好准备：新一代产品配备了mass技术，通过一个通用接口，只需几个简单步骤便能在不同传感器技术之间进行简单切换。除了诸如利用灵活的旋转工作台进行四轴测量、自动测头更换系统或高温选项（适用于更大温度范围）等创新选配件外，该设备还代表着一流的性能、符合人体工程学以及具备应对未来需求的保障能力。

适用于各种应用的多功能传感器技术
测量速度更快，精度更可靠
设计符合人体工程学，舒适且优化空间

第三方内容被阻止

由于您的cookie首选项，视频播放器已被阻止。要更改设置并播放视频，请点击下方按钮并同意使用“功能性”跟踪技术。

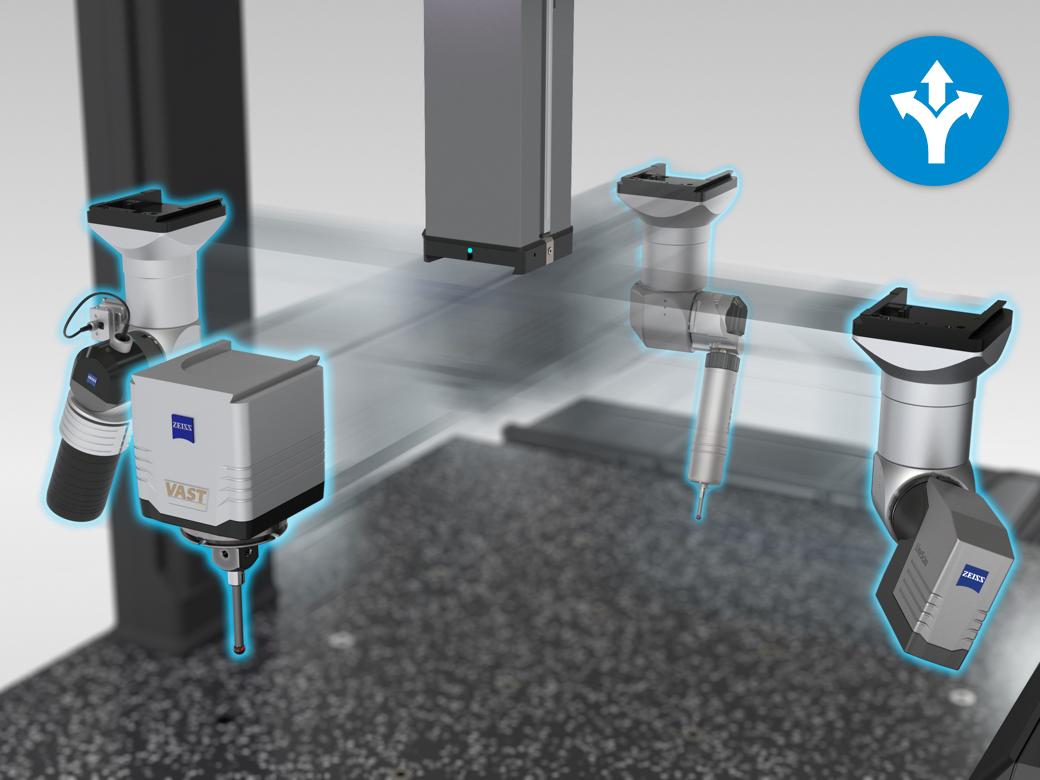

数字插图显示了安装在花岗岩测量台自动臂上的各种蔡司三坐标测量机探头，并配有指示多方向灵活性的图标。

mass技术的多功能性

蔡司CONTURA包含各种传感器，因此可为各种应用和要求提供合适的传感器或传感器系统。利用蔡司mass技术，大量蔡司传感器能够在同一台测量仪器上高精度运行，并且可以快速进行更换：蔡司CONTURA通过带关节式探头座或固定探头配置的传感器、光学或接触式、被动或主动传感器实现高灵活性。

了解更多

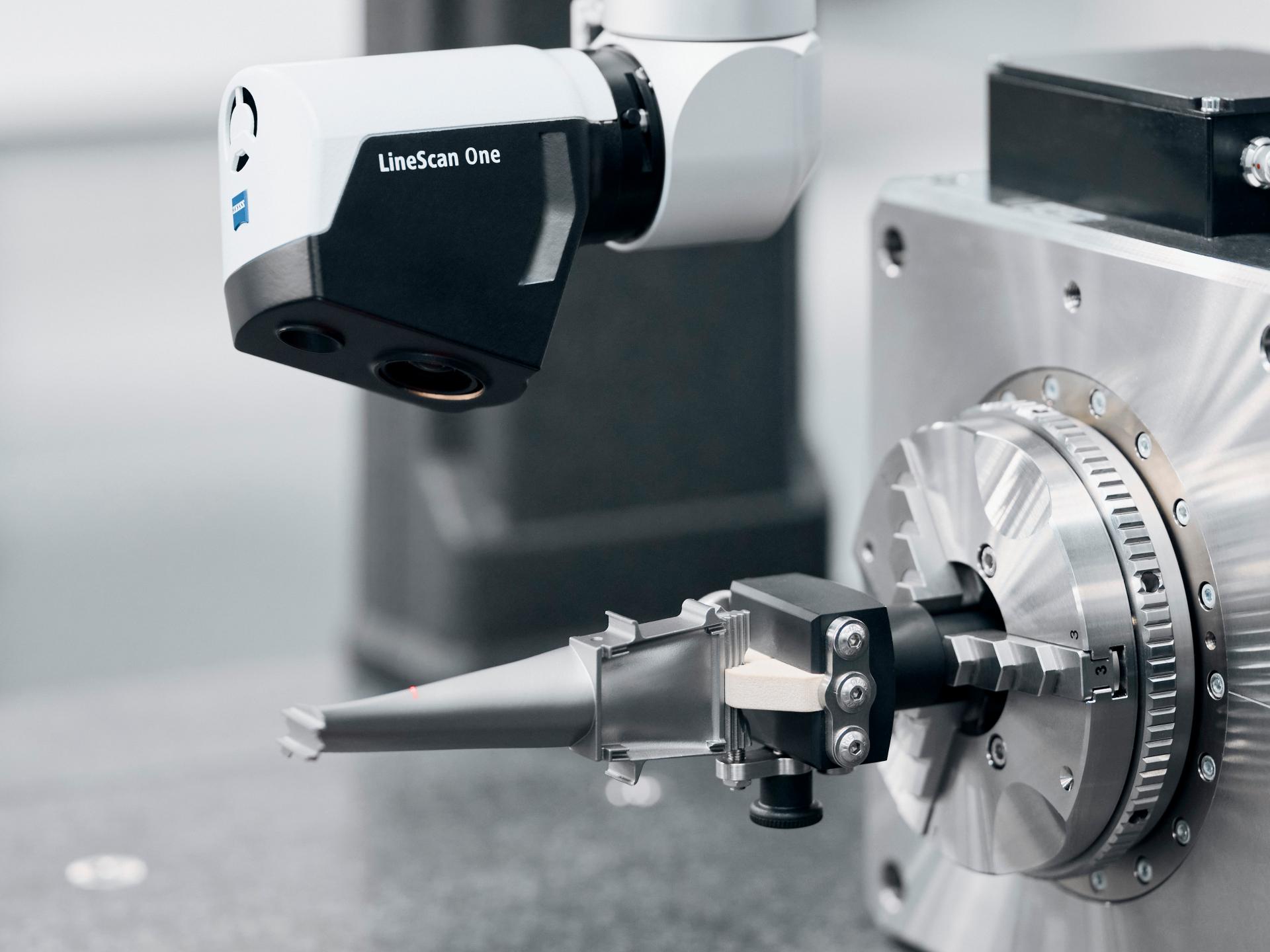

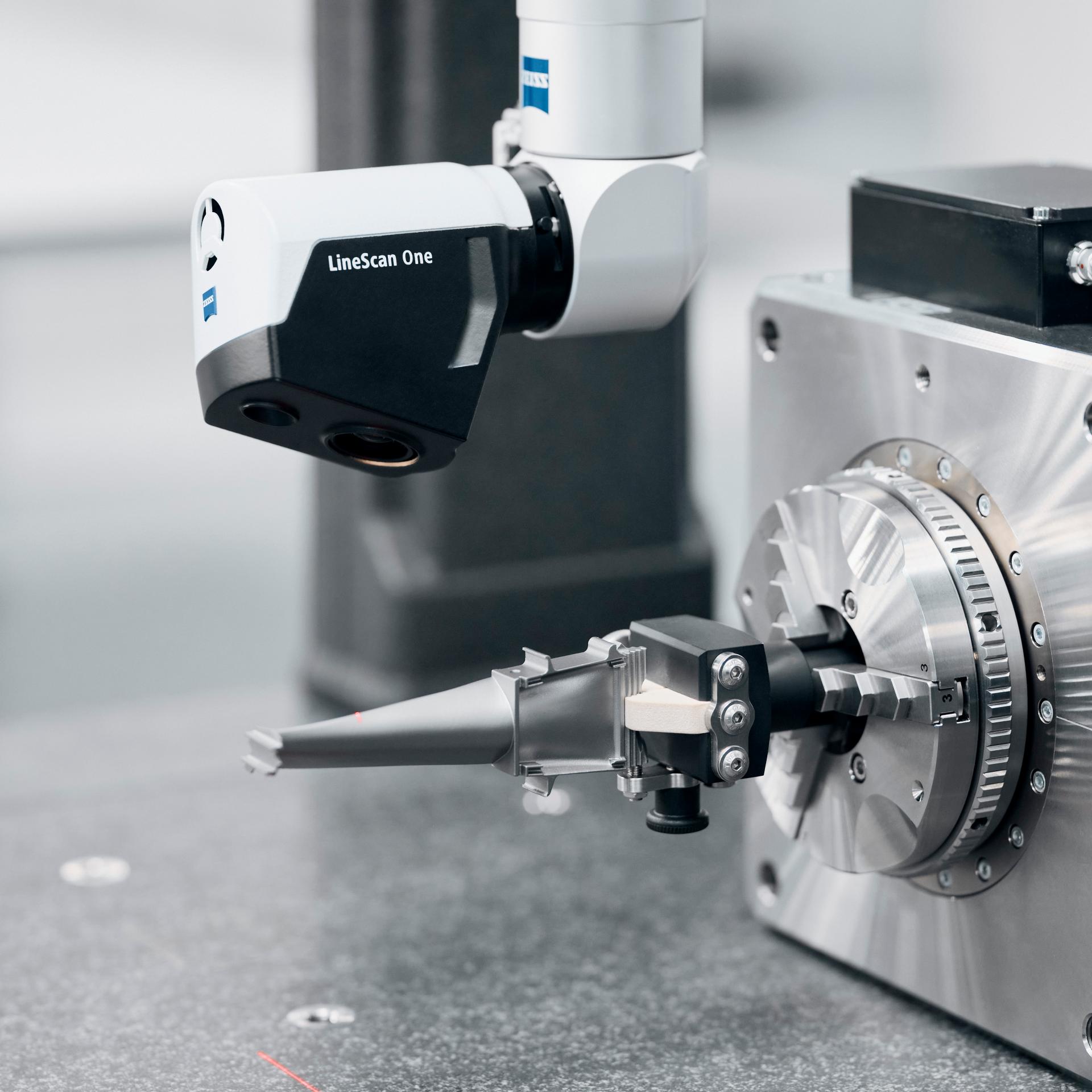

ZEISS LineScan One传感器对安装在旋转平台上的精密工程金属部件进行检测的特写。

利用蔡司LineScan One进行光学测量

与蔡司旋转台RT-RB 100-1结合使用，蔡司CONTURA现可在四轴模式下进行光学测量。以此提高了灵活性和生产率。

了解更多

紧凑型VAST XXT TL3
VAST XXT TL3

测量体积大

创新的VAST XXT TL3紧凑型传感器在机器测量体积方面具有颠覆性的意义。其巧妙的设计大大增加了测量各种工件的可用空间。测量体积的扩大使得可准确测量的部件类型更加灵活和方便。

了解蔡司CONTURA的优势

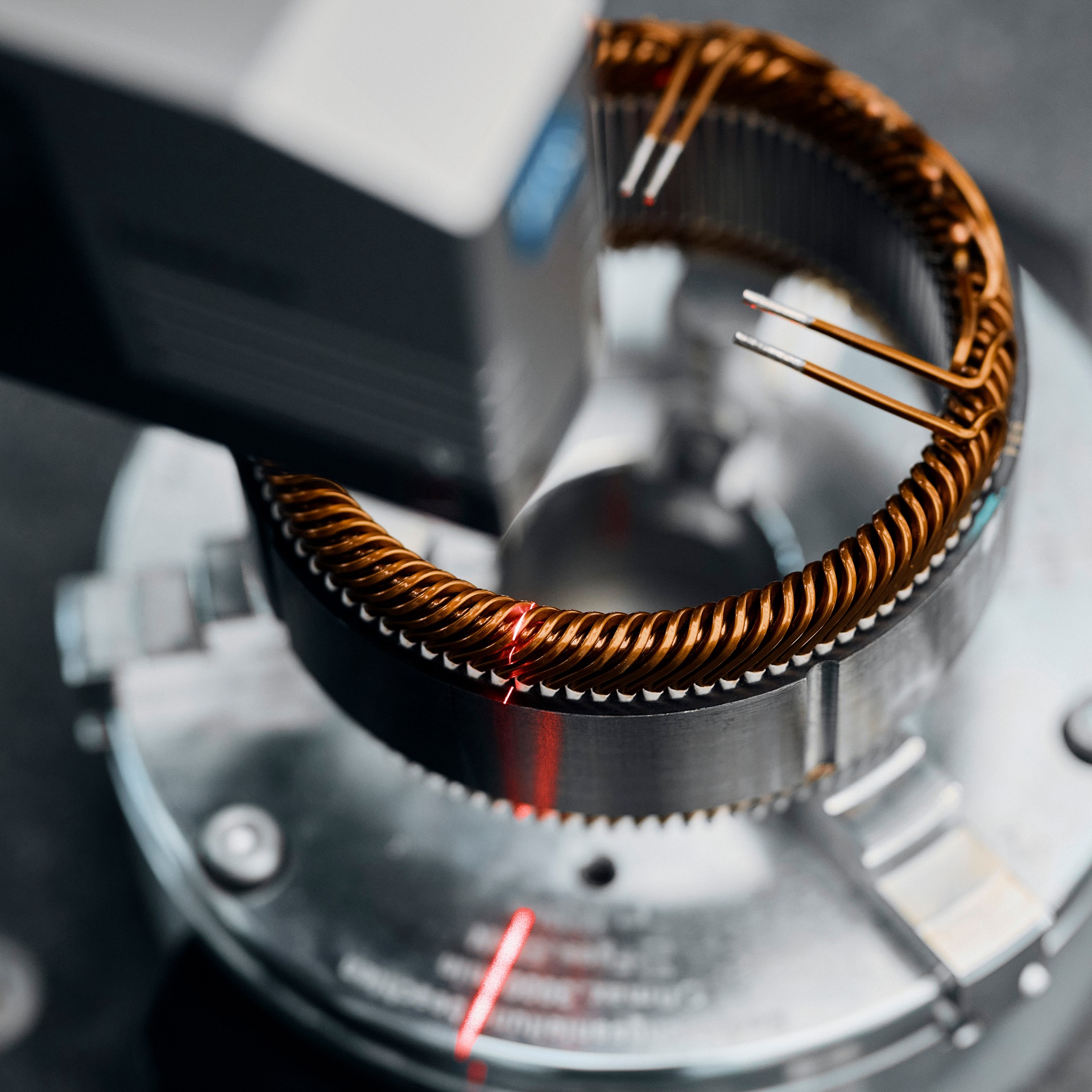

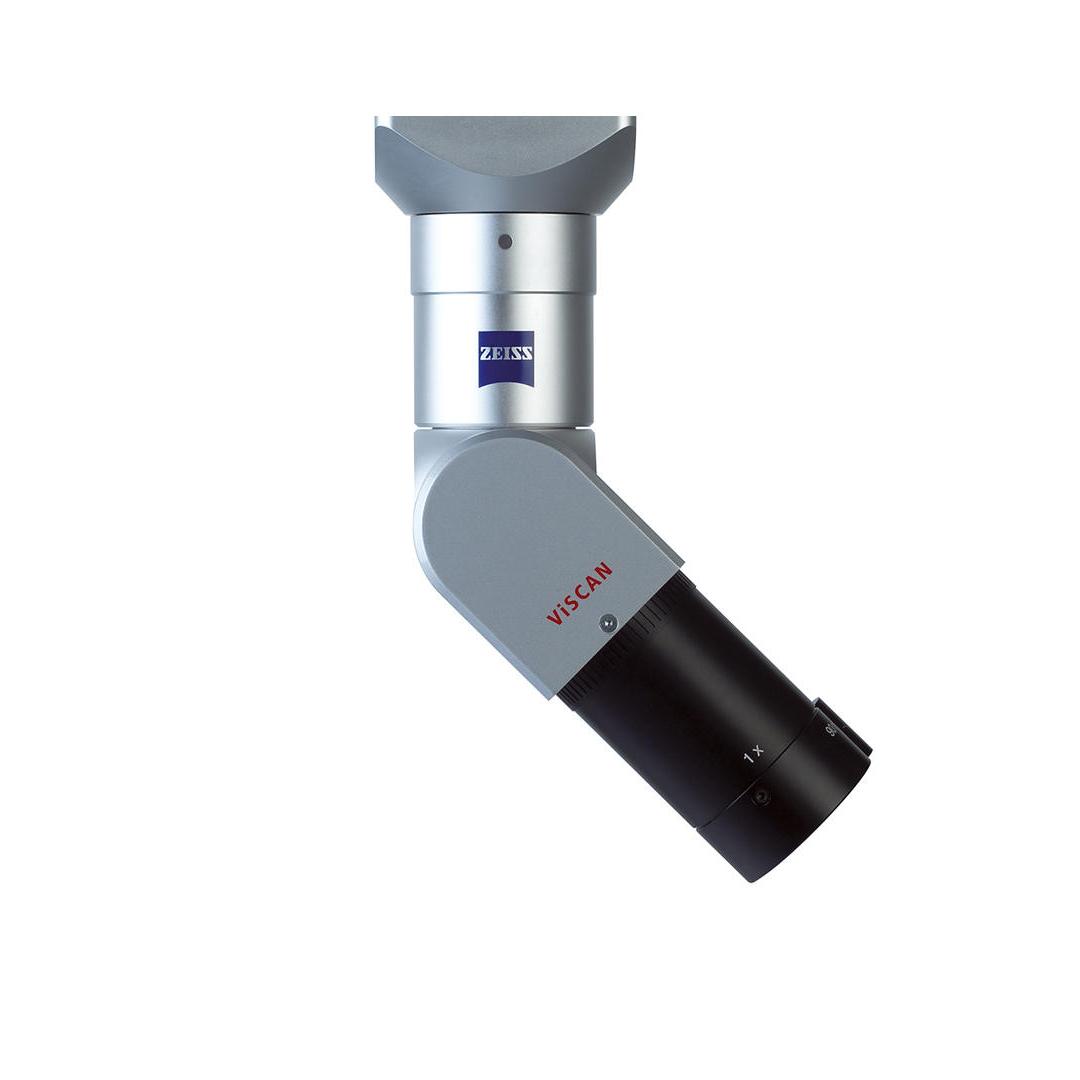

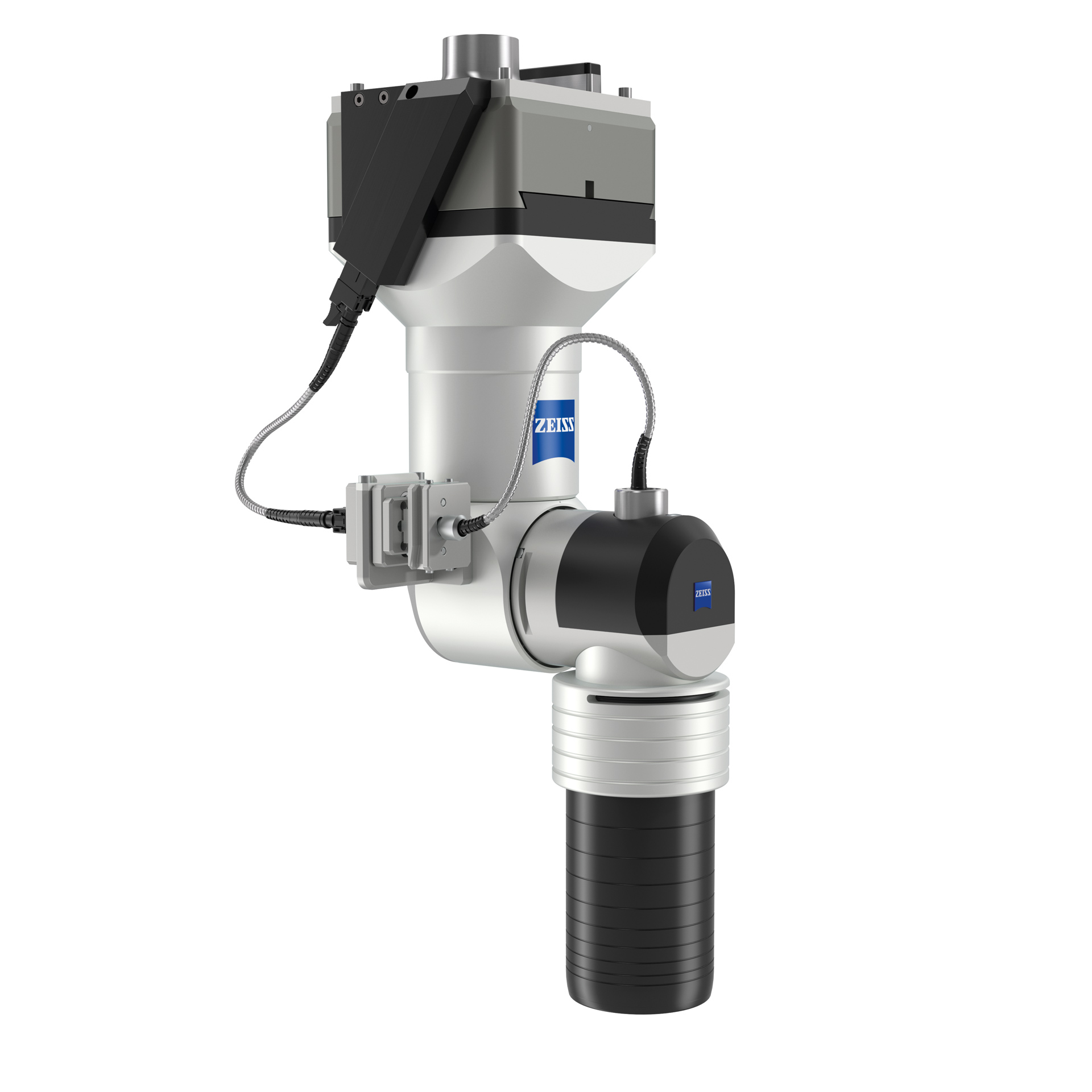

光学传感器

蔡司CONTURA将触觉和光学测量任务的性能结合在一个设备上：从二维图像传感器到色阶白光传感器再到三角激光器。蔡司CONTURA为光学传感器的世界开启了新时代。

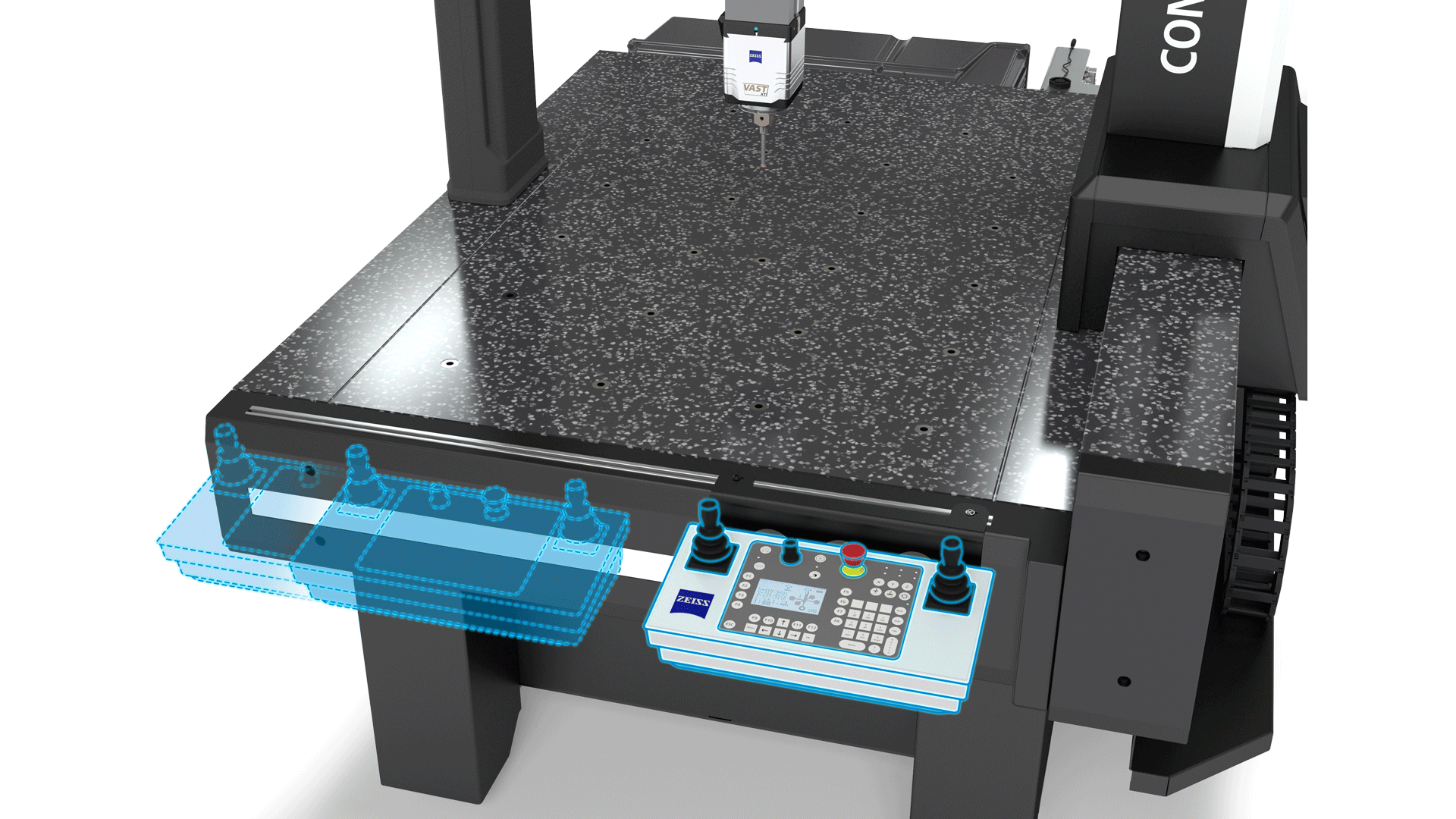

人体工程学

小型测量室需要一个测量设备，以适应可用空间。三坐标测量机经过优化的高度和宽度，以及在人体工程学方面经过深思熟虑设计的特殊功能，可以让用户舒适地进行操作。

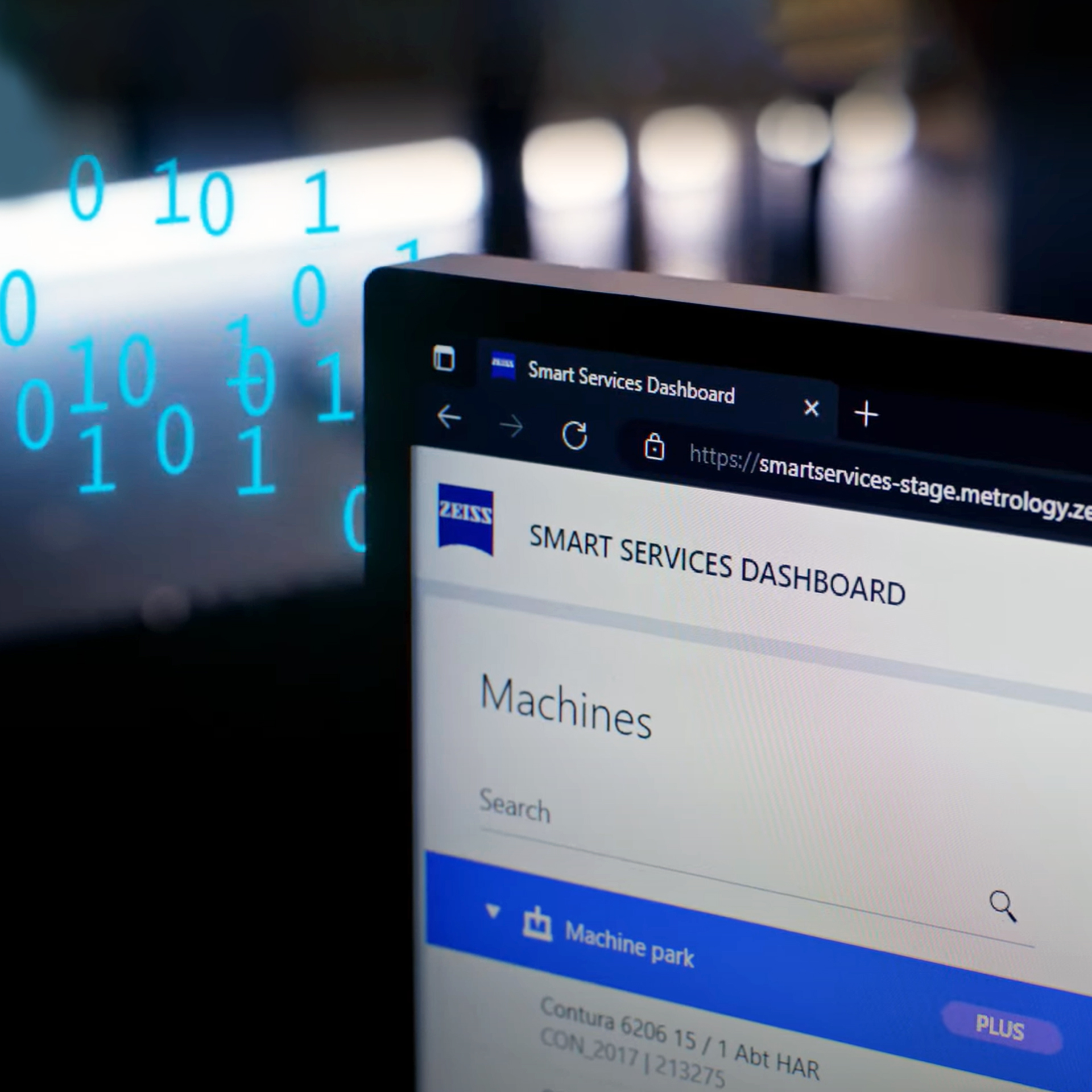

计算机屏幕上显示ZEISS Smart Services Dashboard的“机器”部分，背景是发光的二进制代码。

面向未来

蔡司CONTURA也为工业4.0做好了准备。蔡司智能服务系列的数字化服务可以在移动中实时监控设备的性能。

蔡司智能服务

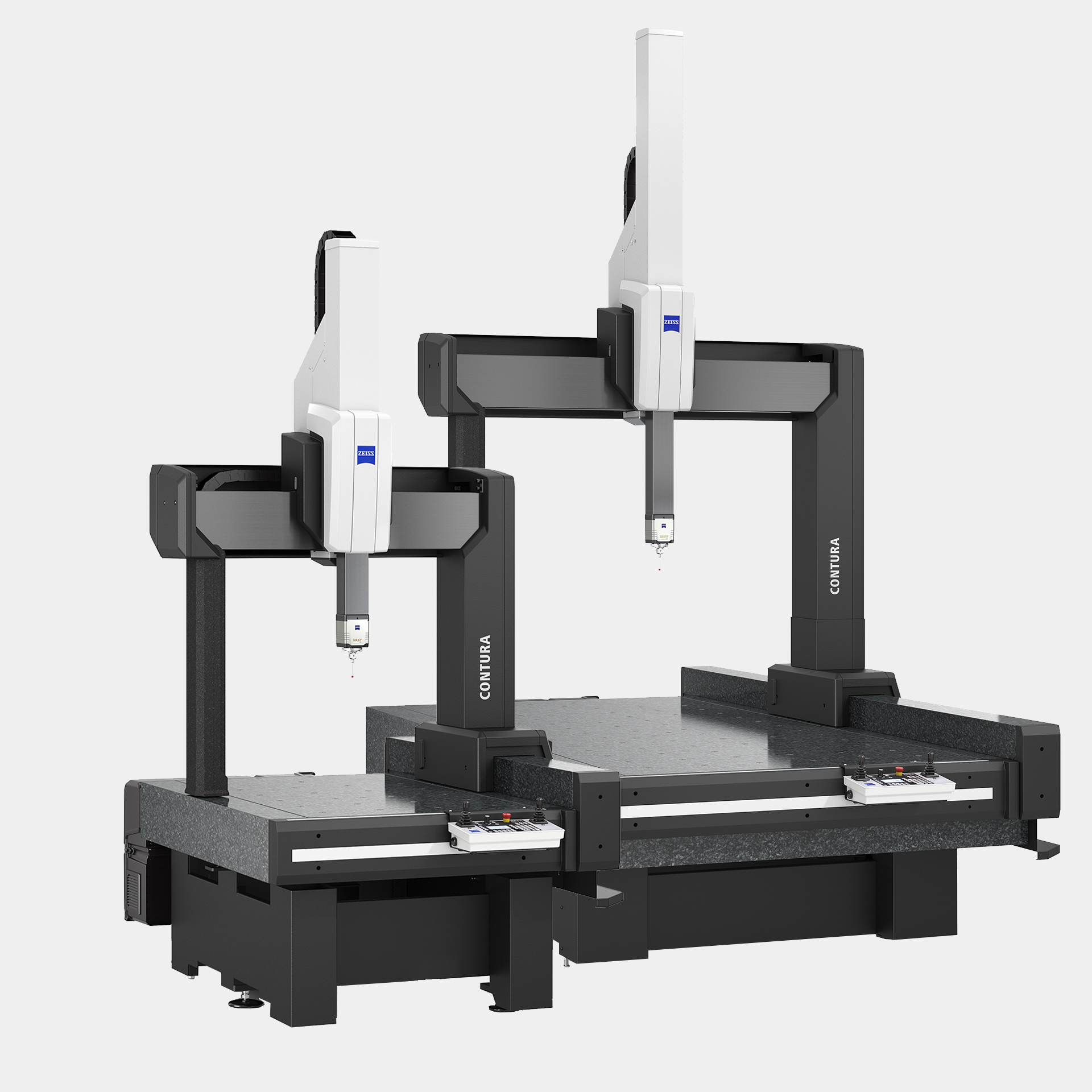

尺寸

随着测量挑战的变化，对应用规模的要求也会随之变化。为了满足大型工件不断变化的要求，蔡司CONTURA有从7/7/6到12/24/10的多种尺寸可供选择。

性能

蔡司CONTURA可大幅缩短测量时间，同时保持可靠的精度。蔡司VAST navigator或蔡司VAST performance等功能与蔡司VAST测头配合使用可确保这一点。

配备VAST performance的蔡司CONTURA

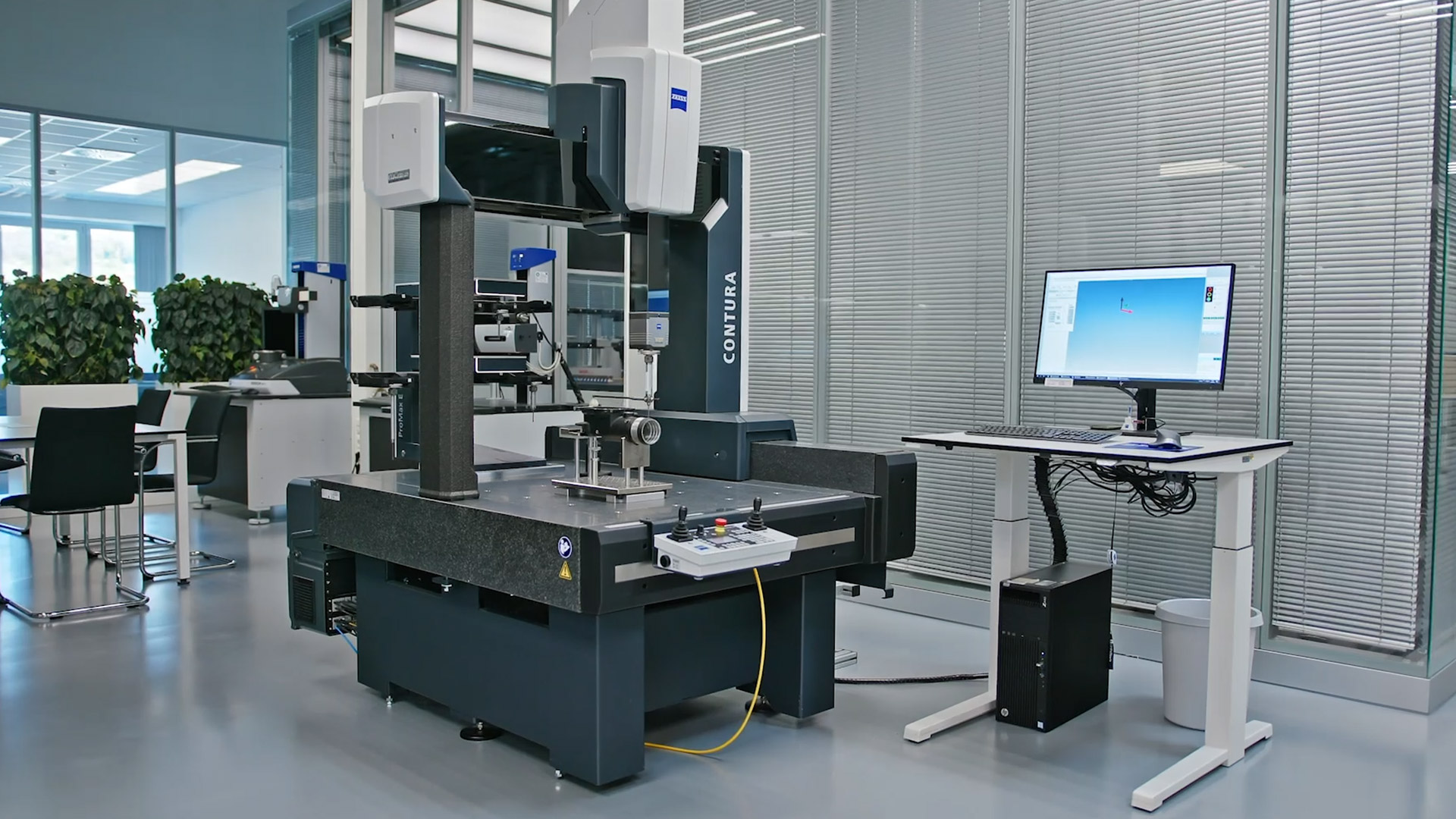

配备VAST navigator的蔡司CONTURA

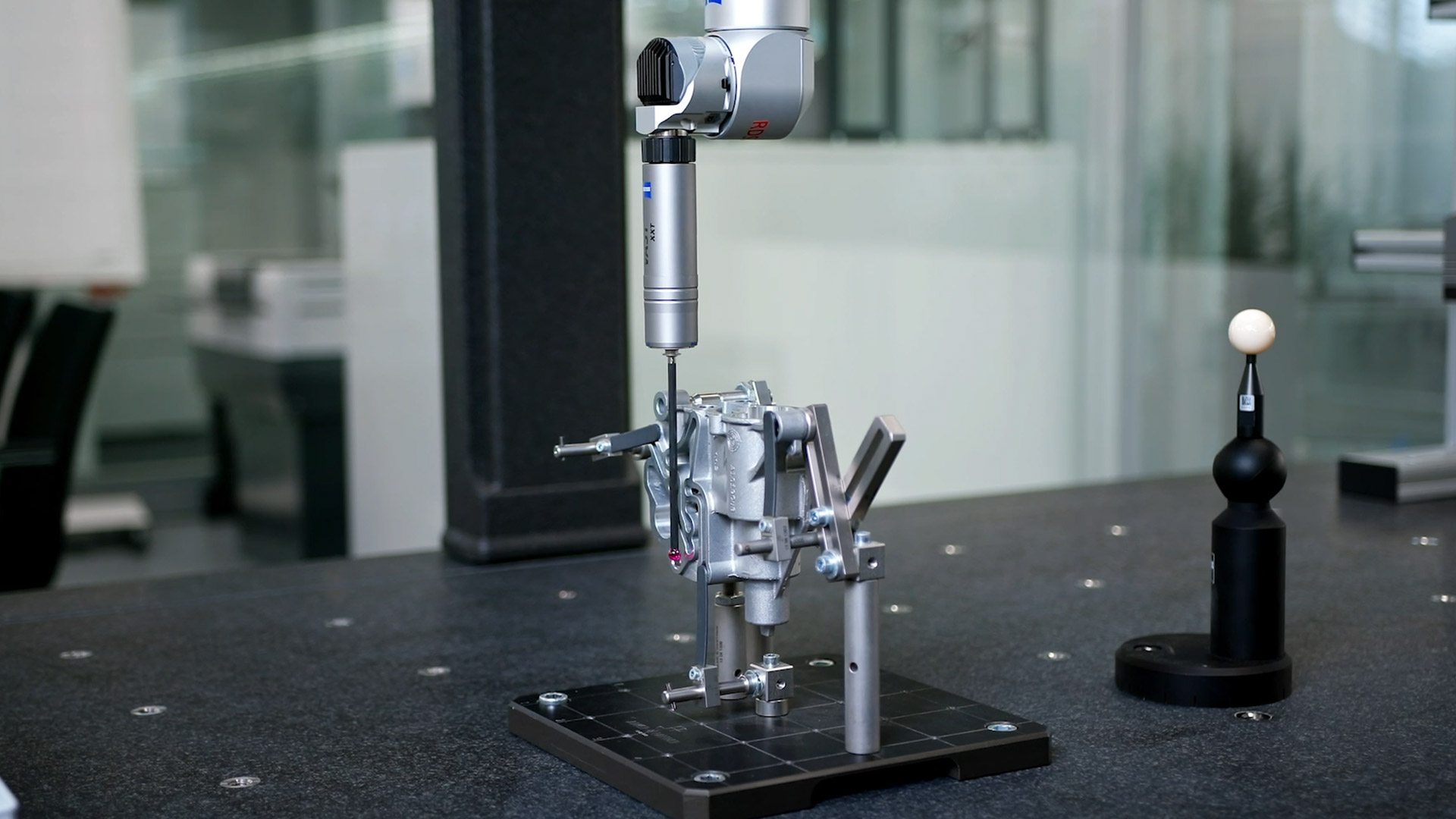

配备飞行模式的蔡司CONTURA
人体工程学

第三方内容被阻止

由于您的cookie首选项，视频播放器已被阻止。要更改设置并播放视频，请点击下方按钮并同意使用“功能性”跟踪技术。

配备VAST performance的蔡司CONTURA
第三方内容被阻止

由于您的cookie首选项，视频播放器已被阻止。要更改设置并播放视频，请点击下方按钮并同意使用“功能性”跟踪技术。

配备VAST navigator的蔡司CONTURA
第三方内容被阻止

由于您的cookie首选项，视频播放器已被阻止。要更改设置并播放视频，请点击下方按钮并同意使用“功能性”跟踪技术。

配备飞行模式的蔡司CONTURA
人体工程学

第三方内容被阻止

由于您的cookie首选项，视频播放器已被阻止。要更改设置并播放视频，请点击下方按钮并同意使用“功能性”跟踪技术。

选项

第三方内容被阻止

由于您的cookie首选项，视频播放器已被阻止。要更改设置并播放视频，请点击下方按钮并同意使用“功能性”跟踪技术。

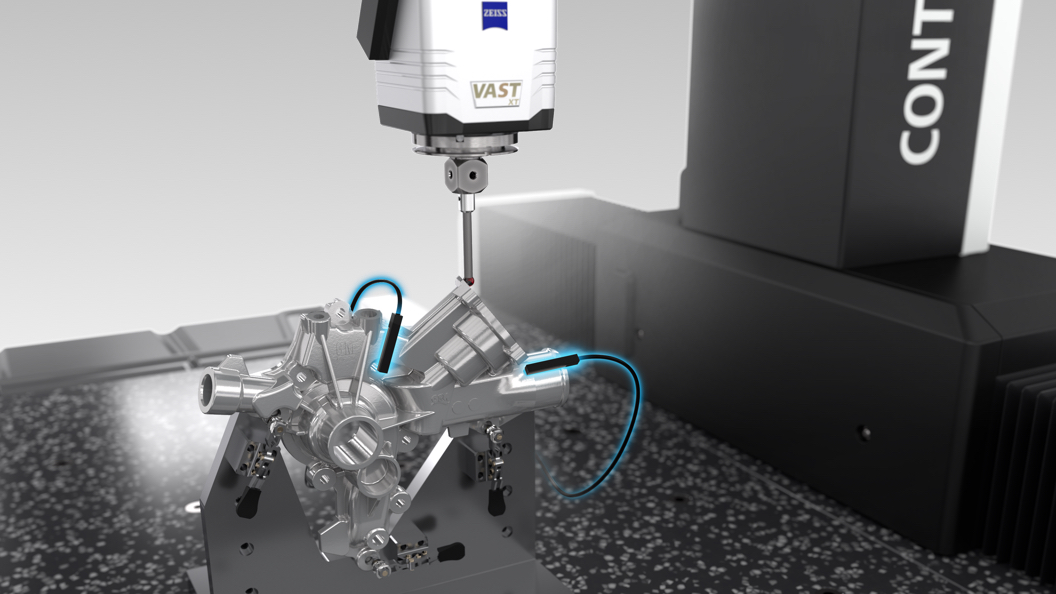

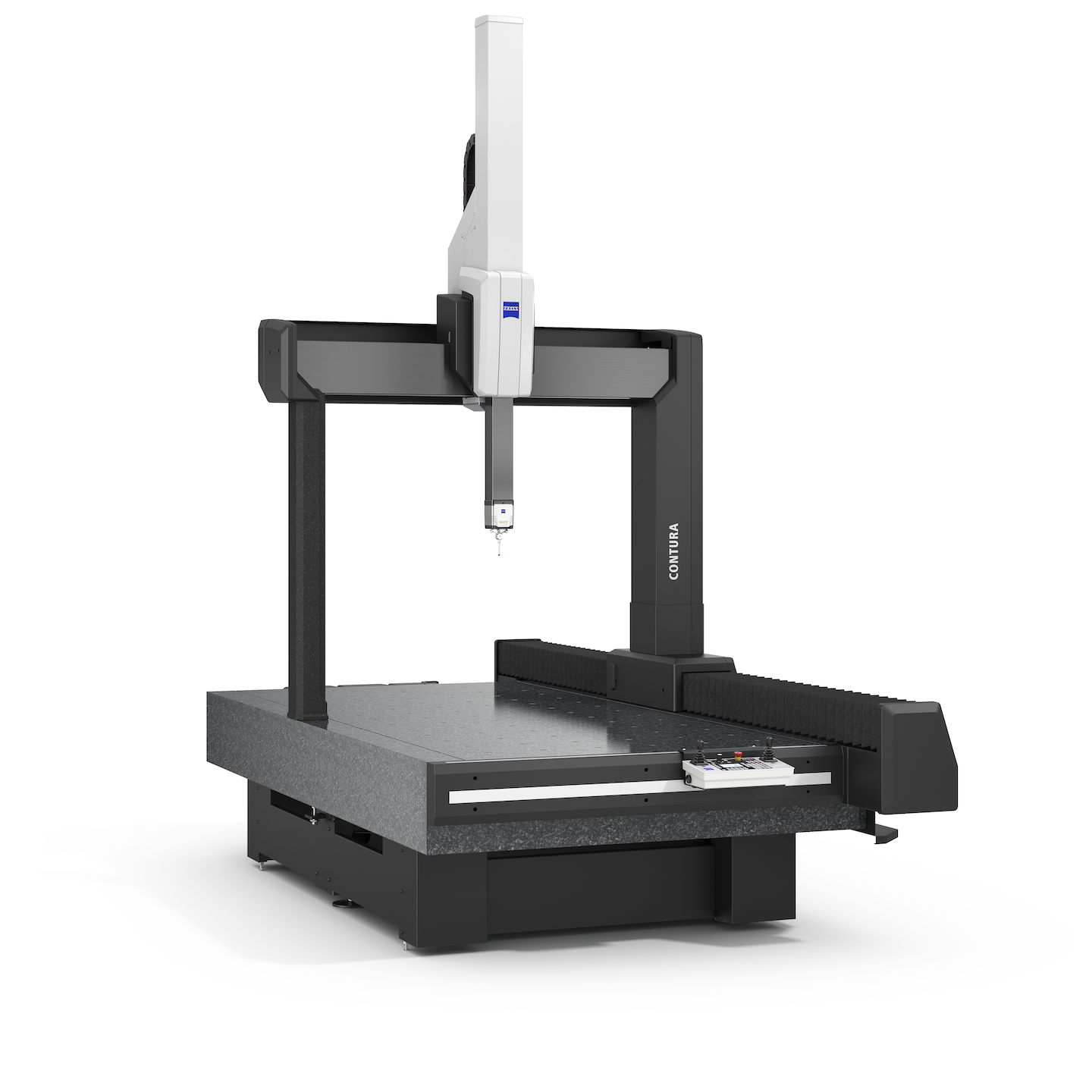

HTG（宽温度带）

有了HTG选项（宽温度带），更大的温度范围对蔡司CONTURA来说都不是挑战。由于采用了浮动玻璃陶瓷标尺，新型蔡司CONTURA可承受热变化，因此可确保温度稳定性和恒定的测量精度。
第三方内容被阻止

由于您的cookie首选项，视频播放器已被阻止。要更改设置并播放视频，请点击下方按钮并同意使用“功能性”跟踪技术。

旋转台

如有需要，全新的灵活旋转台可作为表面安装的型号安装在测量范围内，之后可以方便地再次移出测量范围。此选项可在四个轴上进行测量。
第三方内容被阻止

由于您的cookie首选项，视频播放器已被阻止。要更改设置并播放视频，请点击下方按钮并同意使用“功能性”跟踪技术。

ProMax E

蔡司通过ProMax E选项提供了一个自动测头更换盒，以确保在更换过程中获得完整的测量体积。其会自动进入测量范围并有效准确地替换探头系统。

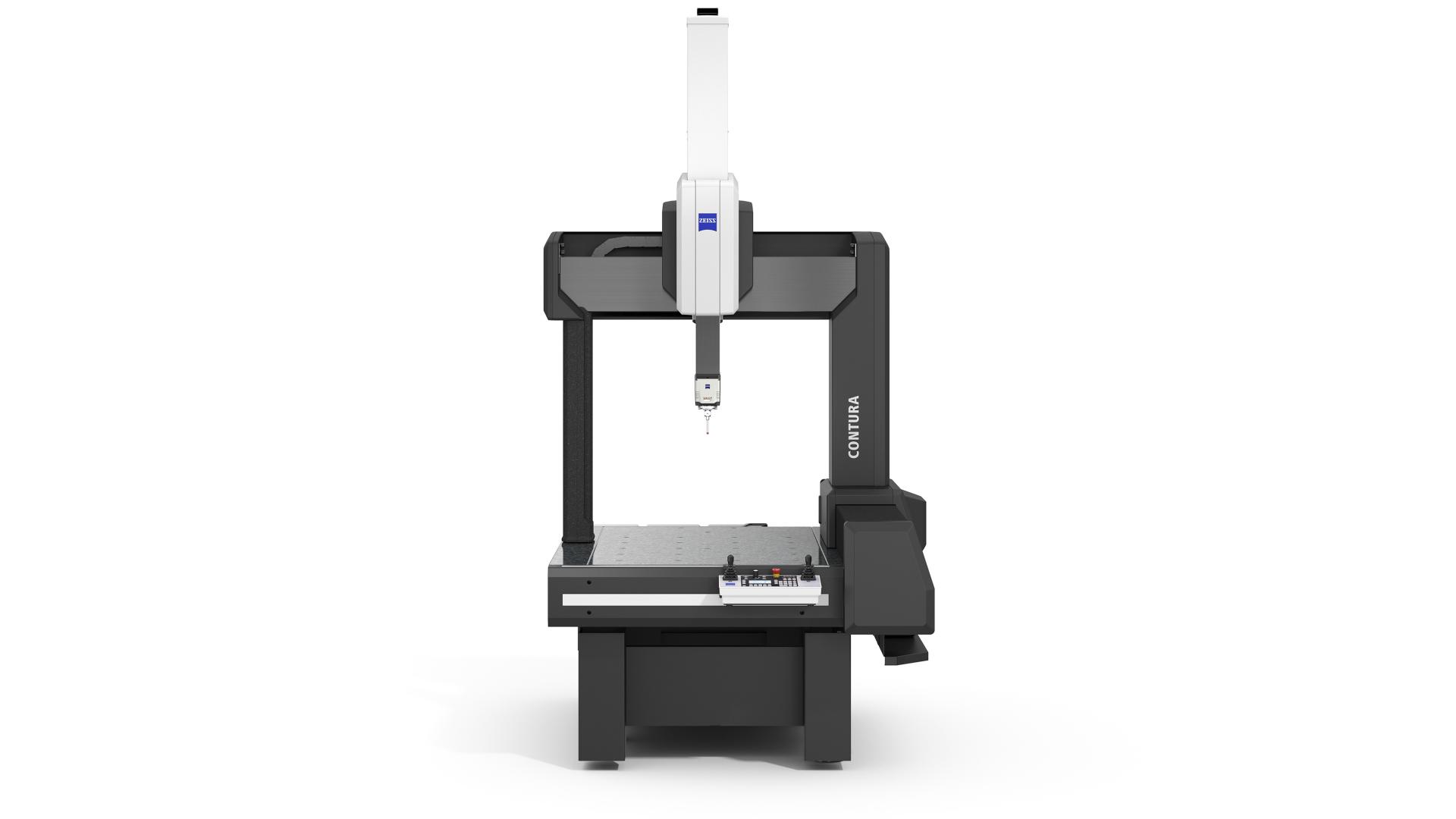

更多选项

波纹管：污垢或灰尘对蔡司CONTURA来说都不是问题！作为可改装的选项，蔡司提供全面的波纹管选择。其覆盖了Y导轨光束上的所有四个导向水平。

安全位置：如将蔡司CONTURA集成至自动化流程，可提供Mini-SiPos选项。协议被传送到第二个部件（起重机或机器人），其中包含有关机器处于安全位置的时间或第二个部件处于安全位置的时间信息。这样可以避免部件之间发生不必要的相互作用。

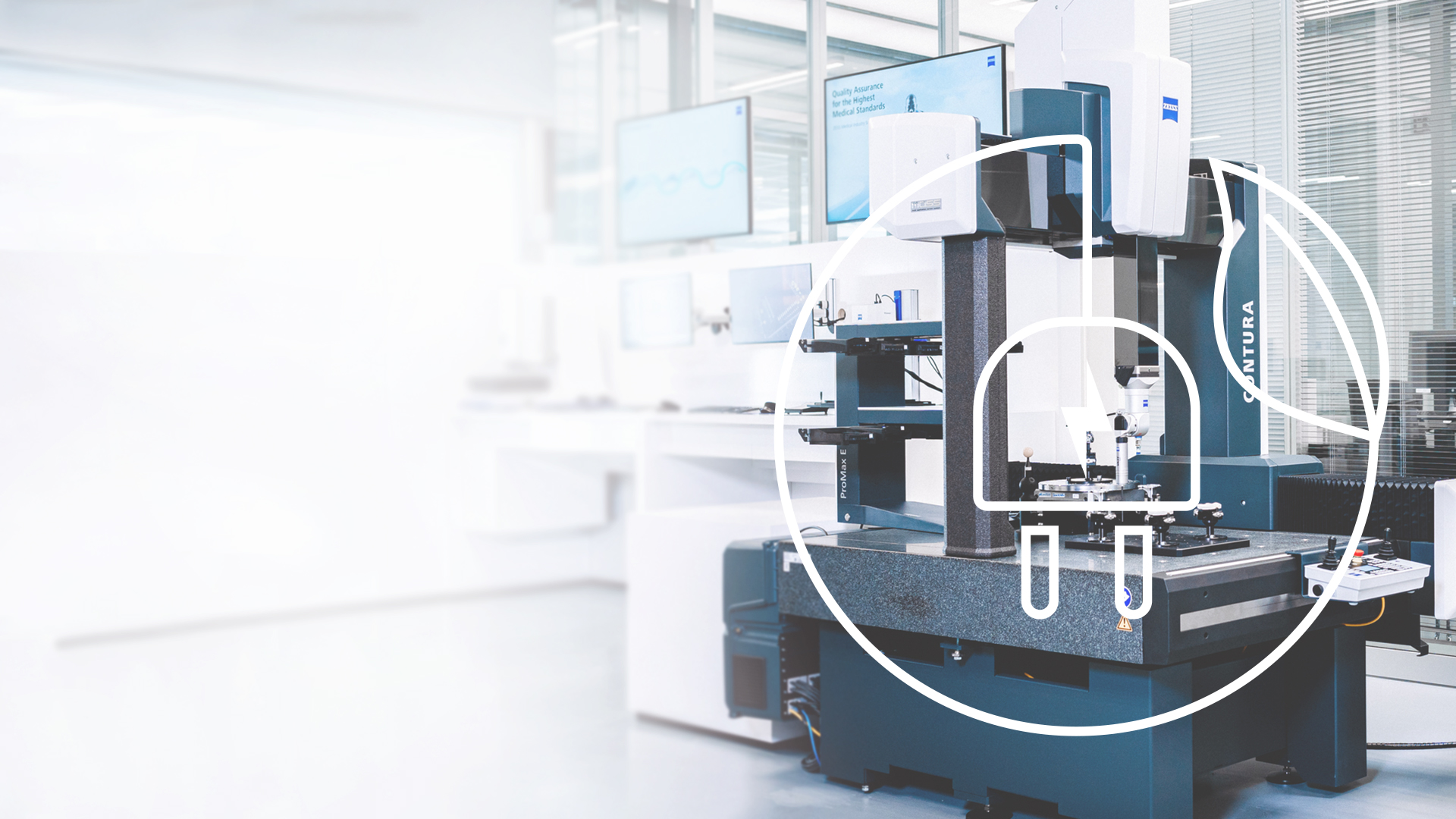

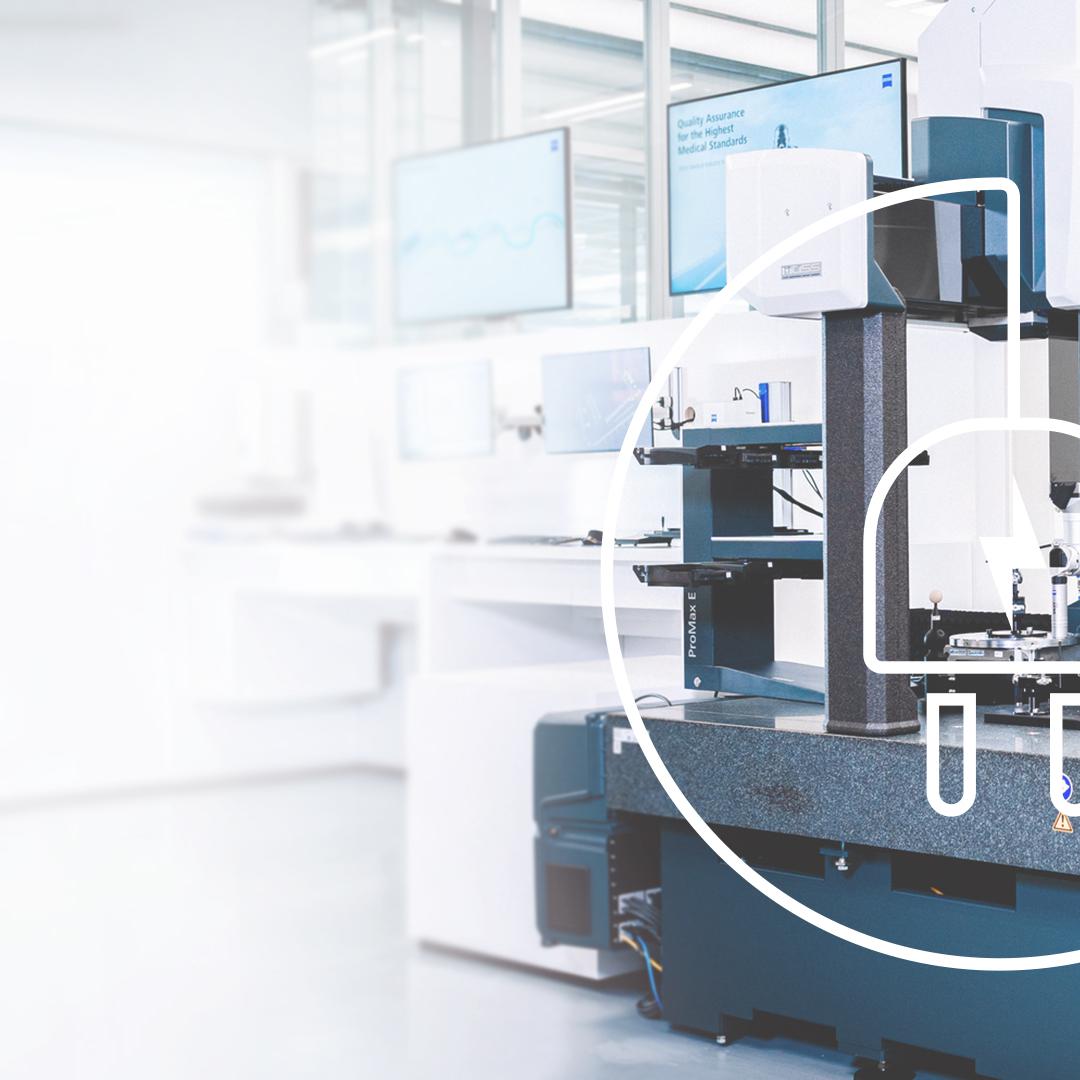

利用蔡司CONTURA提高测量过程的可持续性

在每台机器生命周期的各个阶段中，能耗在使用阶段起着关键作用，对环境影响有着重大影响。蔡司CONTURA堪称高效资源利用的典范，具备诸多节能特性。

可持续性特点

利用蔡司PowerSaver功能，设备在未使用时会与电源断开连接，停机期间的功耗会降至零。用户可以自定义在特定时间激活蔡司PowerSaver。

蔡司AirSaver可确保进一步节省成本，并在预设时间后自动关闭压缩空气。

技术数据

	蔡司CONTURA
尺寸：dm	各种尺寸 X：7 - 12 Y：7 - 24 Z：6 - 10

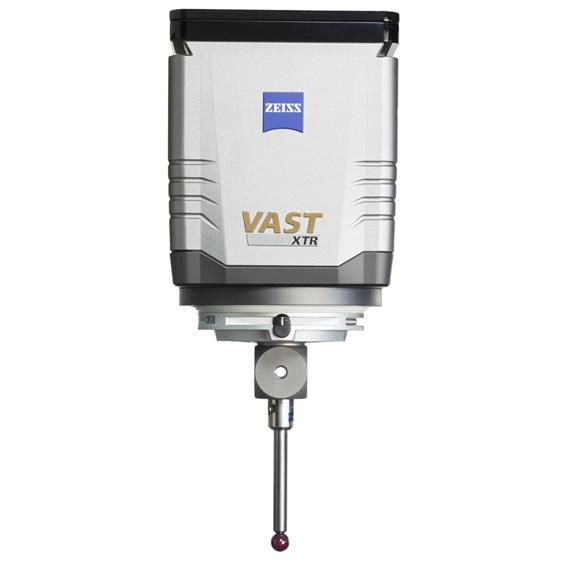

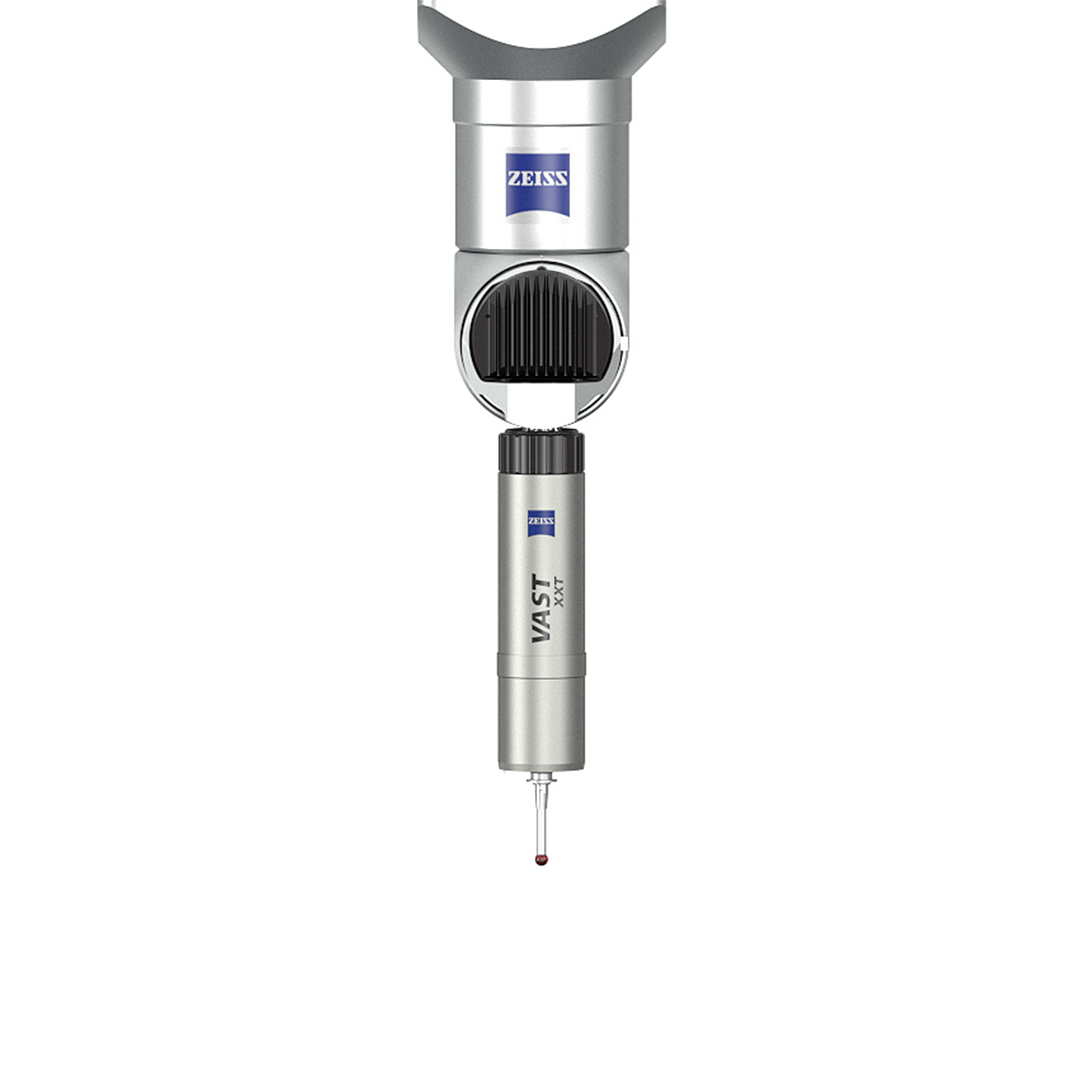

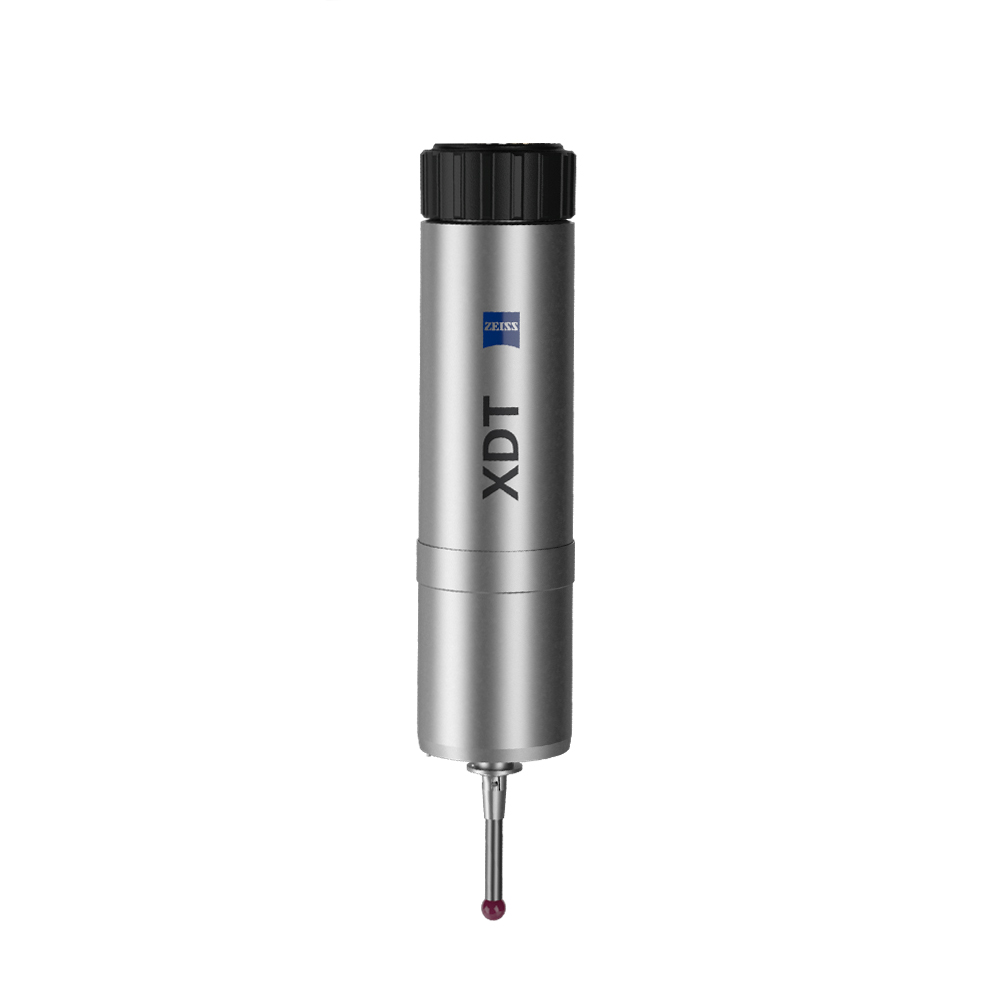

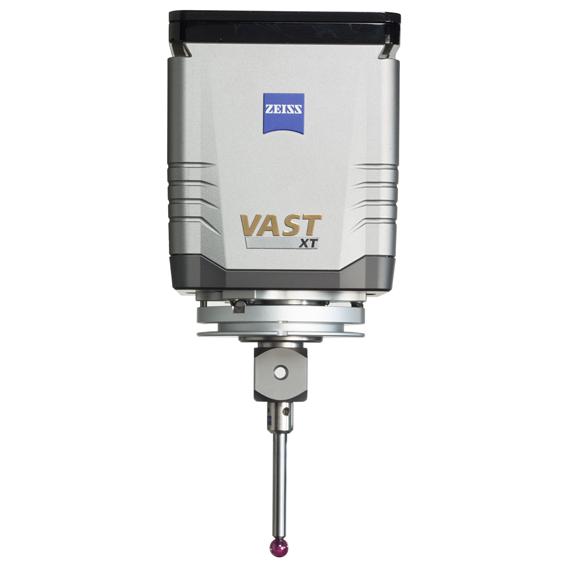

测头	采用mass技术，可选多种探针蔡司VAST XT gold、蔡司VAST XTR gold、蔡司RDS、蔡司VAST XXT、蔡司XDT、蔡司DotScan、蔡司ViScan、蔡司LineScan、蔡司direct VAST XXT
最大工件重量	730 - 1200 kg（取决于尺寸）

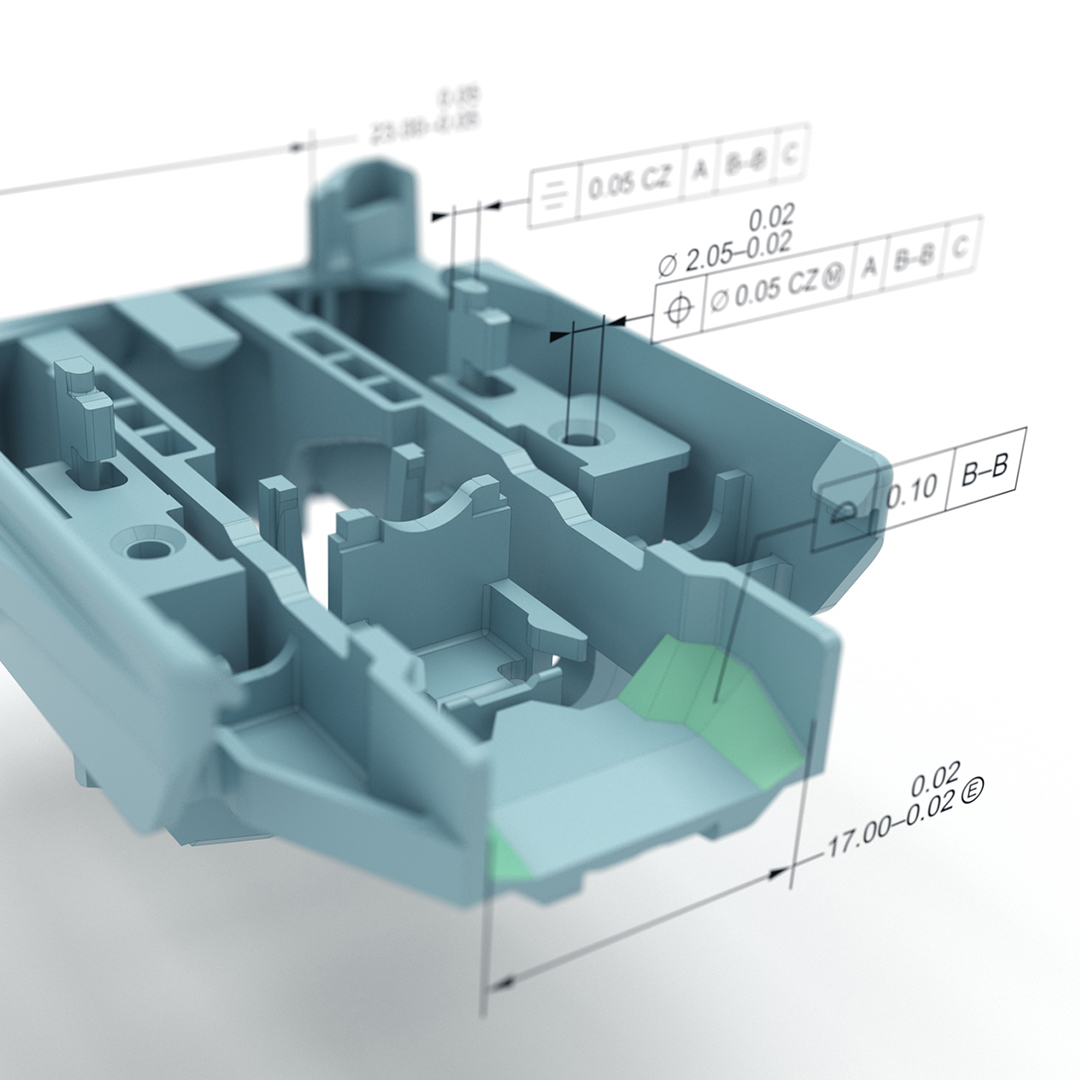

软件	蔡司CALYPSO
