齿轮测量

齿轮测量服务

为您的测量任务提供专业支持

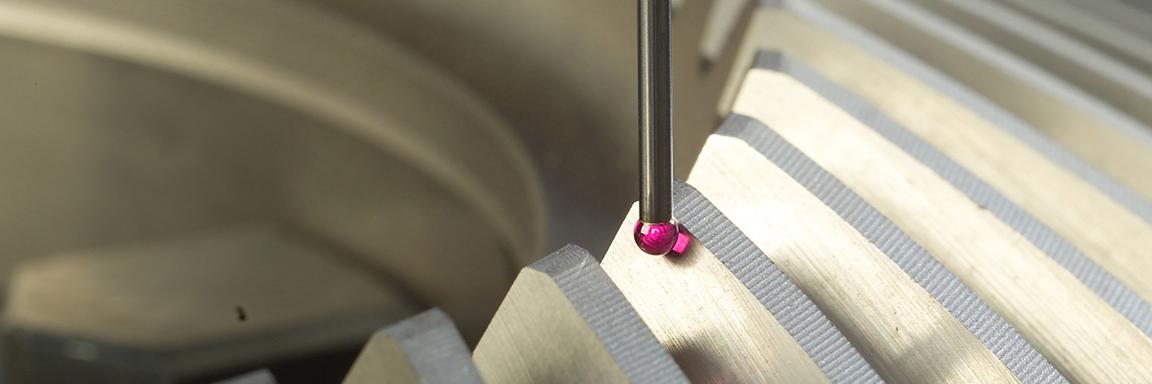

凭借我们在齿轮技术领域数十年的经验,我们可为您的测量任务提供专业支持,并会针对您的每一项应用找到合适的测量流程。测量解决方案基于每项应用而定。这可以是使用或不使用转台及星形测头系统的测量,也可以是采用扇形测头系统的卧式测量。



测量范围广

蔡司坐标测量机和蔡司齿轮专业版软件(GEAR PRO)使您能够按照所有常见齿轮类型的标准,对外径达三米、重量达16吨的齿轮进行测量和分析。

依据标准

齿轮测量分析遵守DIN、ISO、AGMA和JIS等国家和国际标准,也可遵循用户自定义公差。


标称值与实际值的对比

如果提供了CAD模型,除了标准的齿轮图表之外,我们还可以使用蔡司METROTOM计算机断层扫描生成塑料材质齿轮的标称/实际对比图。

齿轮测量

应用领域

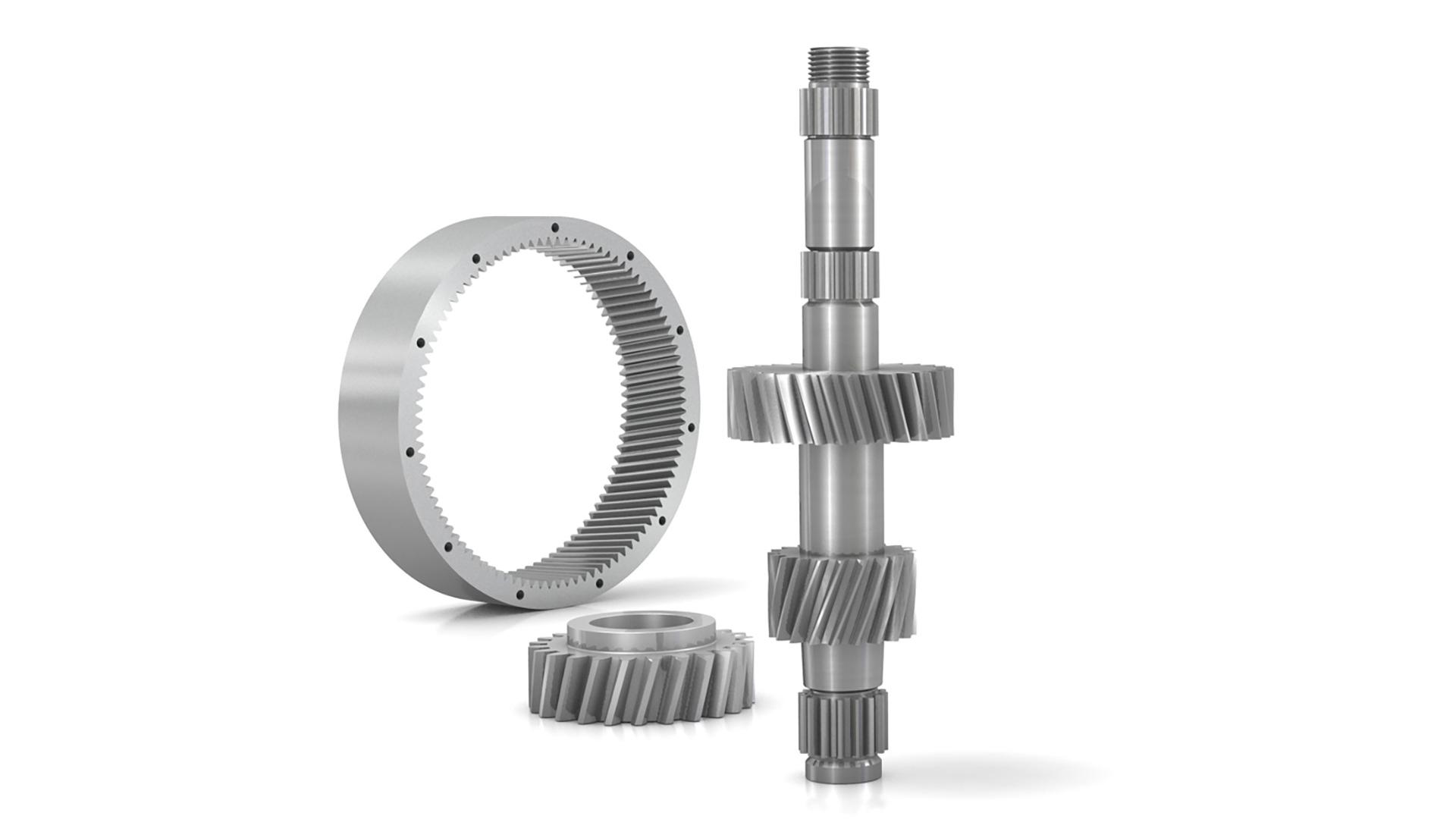

圆柱齿轮

圆柱齿轮

可测量渐开线齿轮、花键以及具有线性轮廓的花键。无论是外啮合齿轮还是内啮合齿轮,直齿轮还是斜齿轮,都不在话下。还能够分析特殊形状的齿轮,如锥形矫正齿轮或斜齿轮,以及平行键花键或锯齿花键。蔡司GEAR PRO渐开线也支持通用的工业格式GDE (GearDataExchange)。

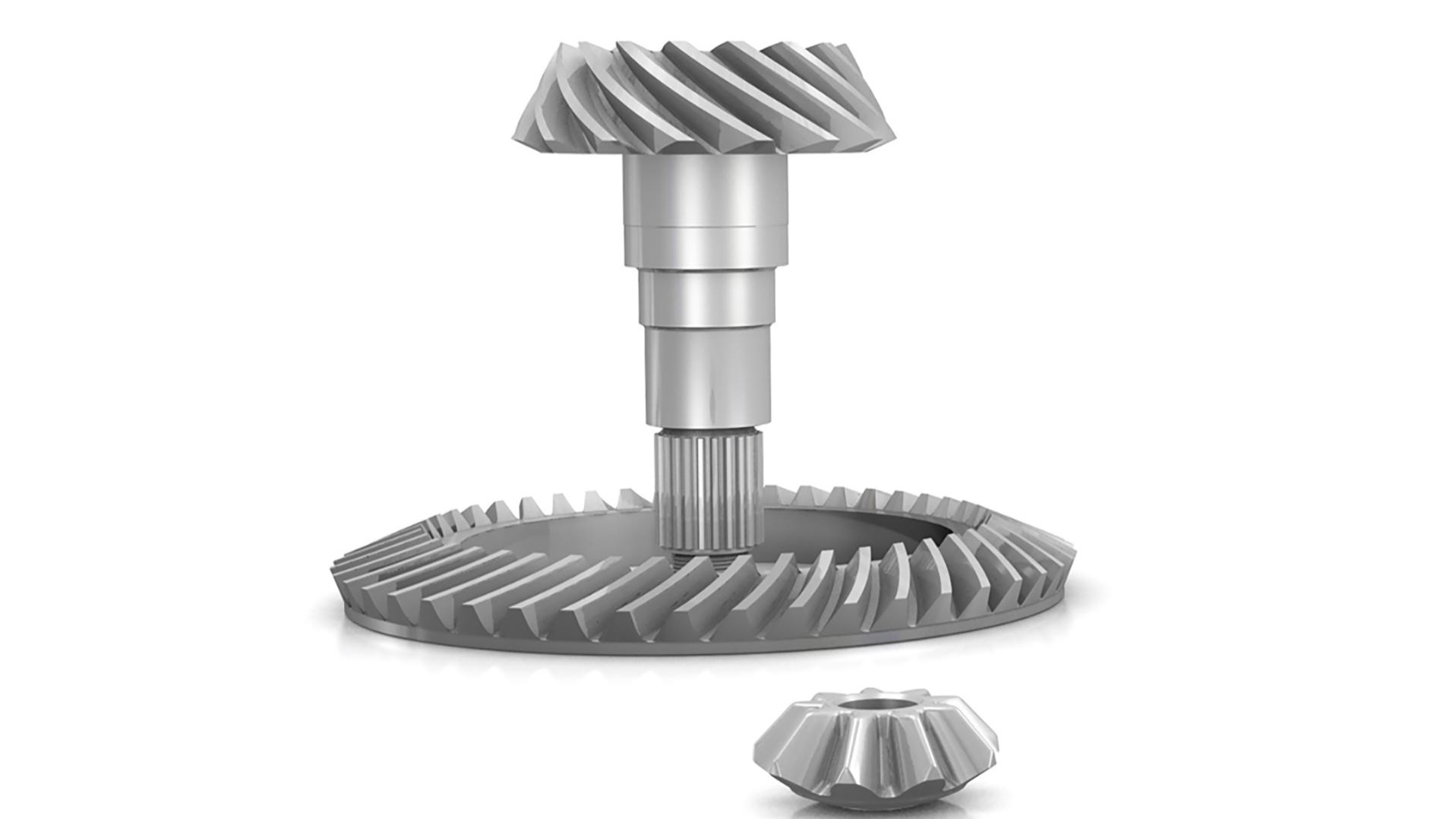

螺旋锥齿轮和直齿锥齿轮

螺旋锥齿轮和直齿锥齿轮

螺旋锥齿轮和直齿锥齿轮具有差异。还可测量小齿轮、环形齿轮和模具等所有变体。标称数据可以格里森(GAGE)或克林根伯格(KIMOS)等典型工业格式生成,也可以从CAD模型导入。如果没有标称数据,也可以采用主齿轮法(或数字化)。

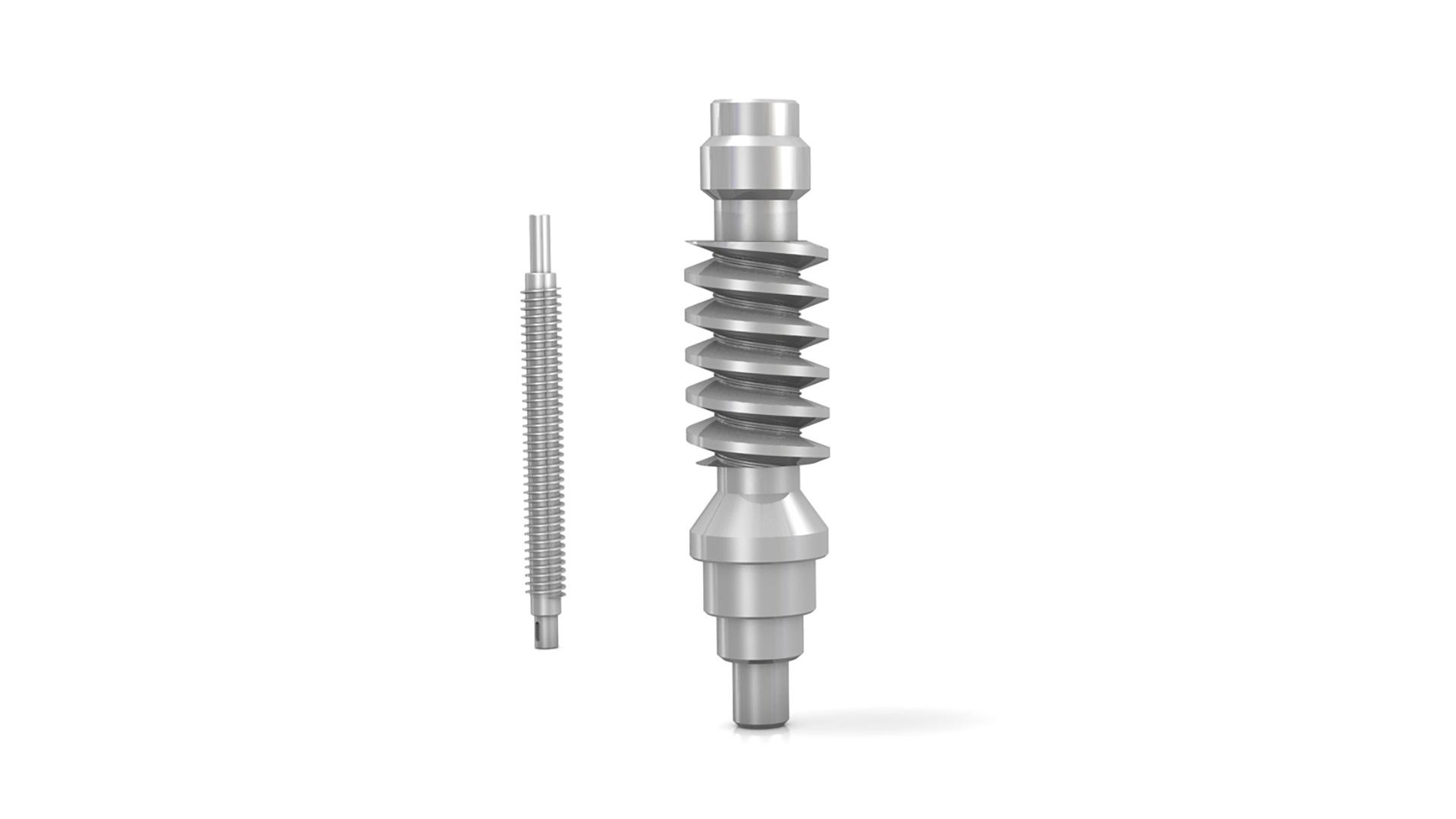

蜗杆

蜗杆

所有典型的蜗杆轮廓,如ZI、ZA、ZN和ZK,都可以按照标准进行测量和分析。

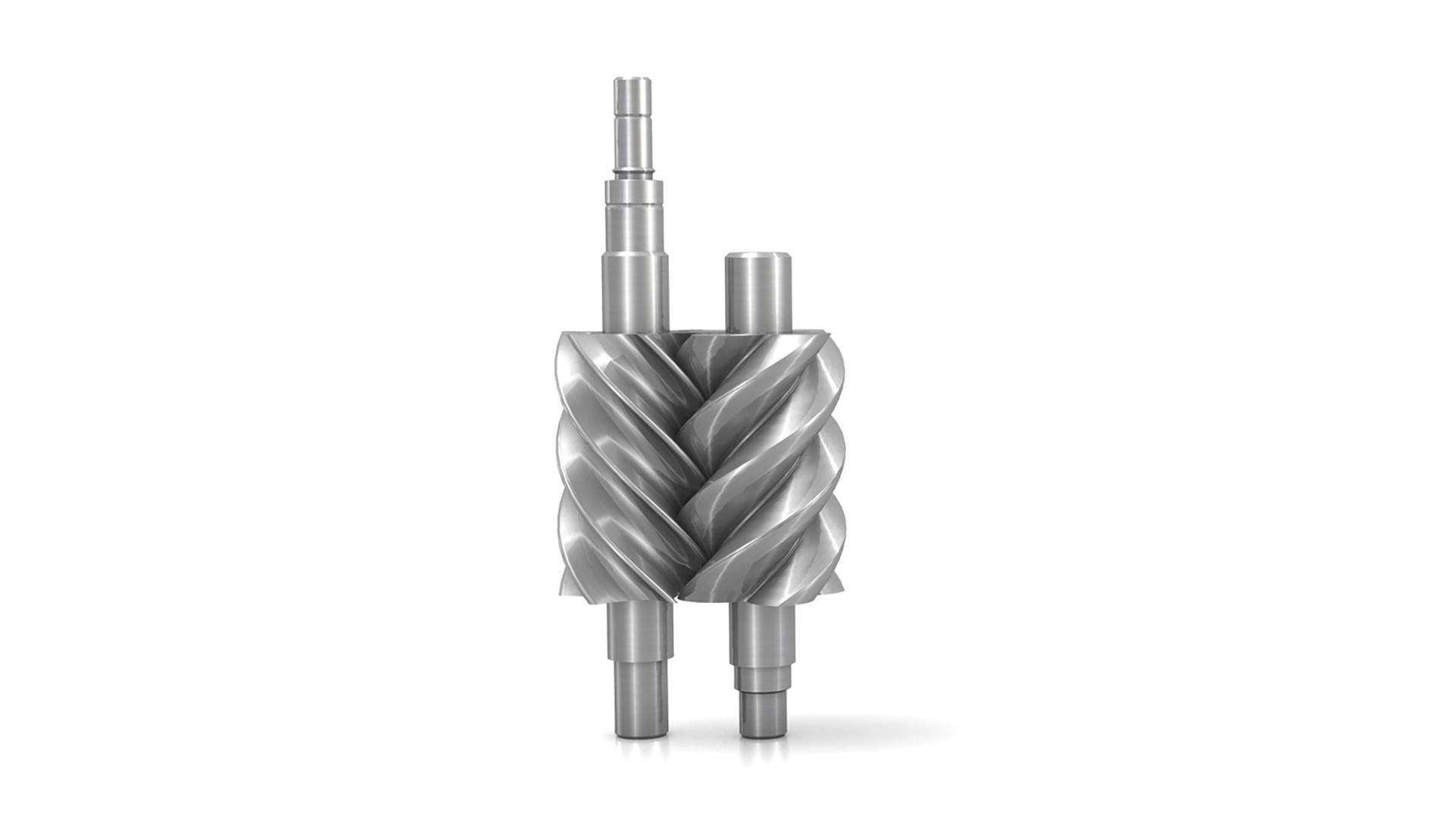

转子

转子

对于转子(螺杆压缩机)的测量,支持公转子(主转子)、母转子(辅助转子)和直转子。测量所需的标称数据可以是横截面剖面图,也可以是CAD模型。

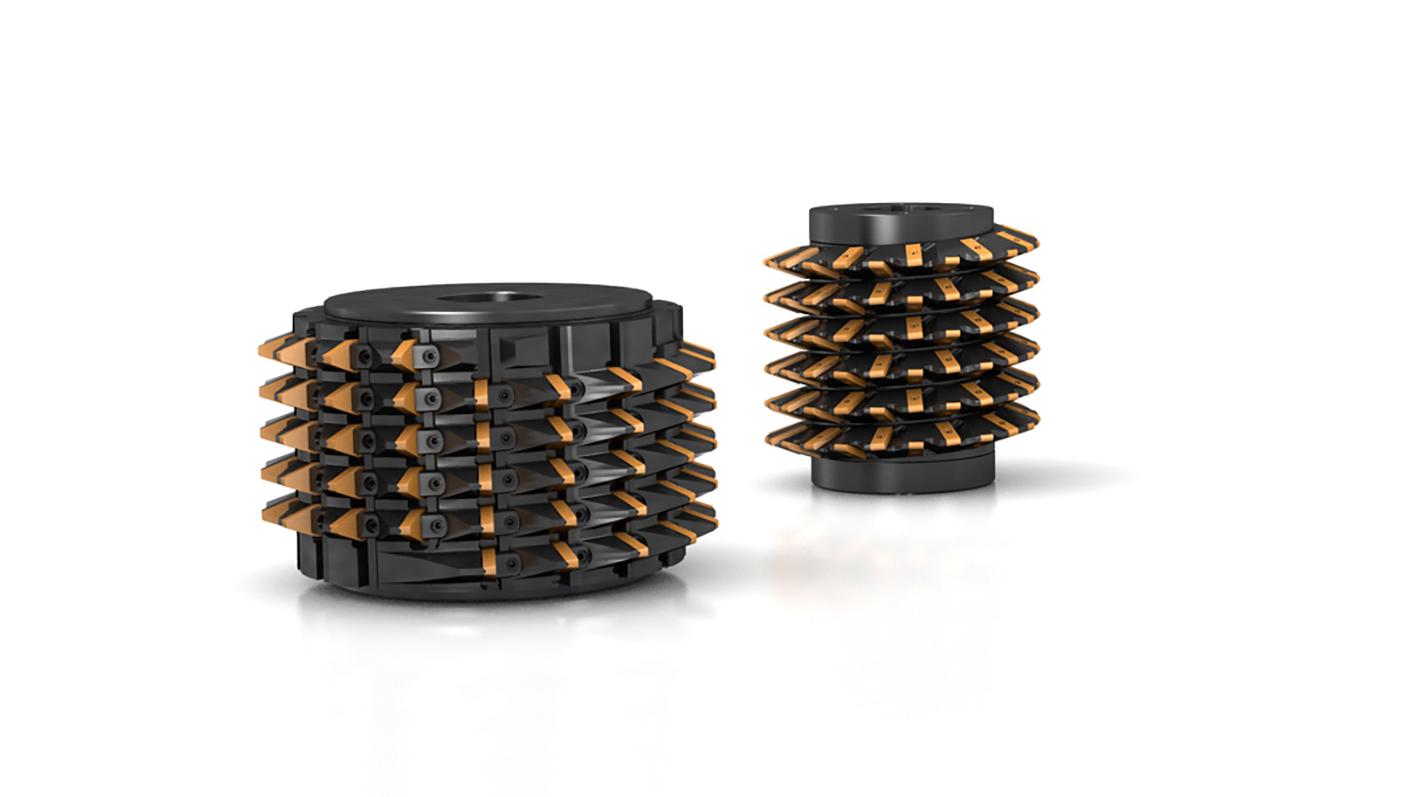

滚刀

滚刀

可测量用于生产渐开线齿轮的单丝和多丝滚刀。支持全剖面滚刀和块状滚刀,以及带有转板的滚刀。还可测量切向切割几何形状的滚刀。
