蔡司MMZ T大型龙门设备

通过使用蔡司MMZ T大型龙门设备,GEA Refrigeration Germany GmbH提高了其产品的质量和能效。

作为冷却系统的核心,GEA Refrigeration Germany GmbH的螺杆压缩机可生成所需温度,是天然气液化运输过程链的一部分。为了确保和提高压缩机的质量和能效,公司使用了三台蔡司三坐标测量机,其中包括一台配备旋转台的蔡司MMZ T龙门测量机。

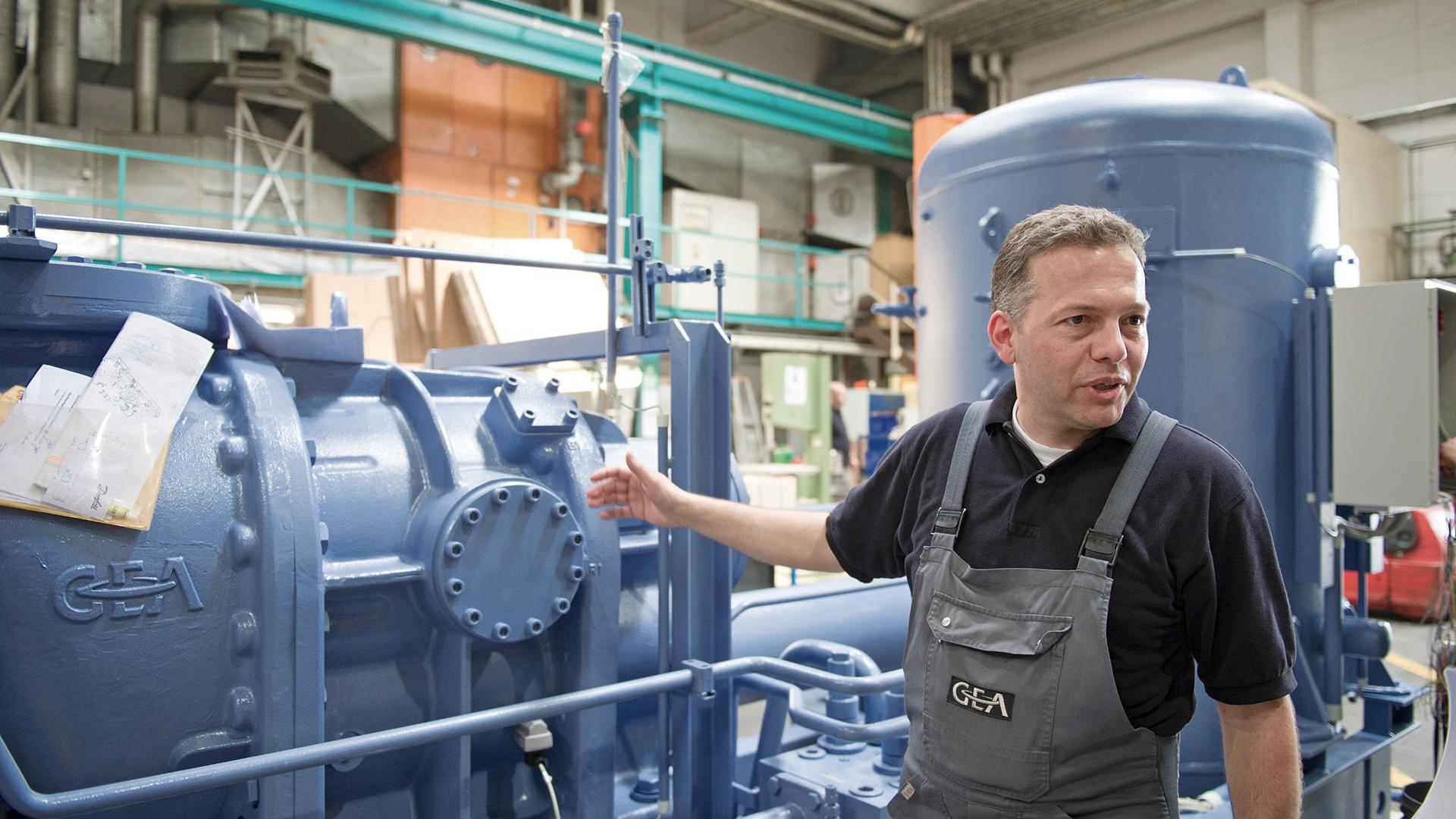

测量技术员Carsten Göbel

“得益于高精度的制造过程,GEA Refrigeration Germany的螺杆压缩机非常节能。”测量技术员Carsten Göbel解释说

使用蔡司三坐标测量机确保高质量螺杆压缩机的质量

挑战:大型工件的高精度

天然气必须冷却至零下163摄氏度才能变成液化天然气(LNG)。因此,其体积缩小了600倍,在运输时不会占用太多空间。GEA Refrigeration Germany的超大型螺杆压缩机是巨型压缩机系统的一部分。压缩机的核心是两个螺杆形转子,用于压缩气体。螺杆压缩机的性能和能效在很大程度上取决于这些转子的出色交互。这需要高精度的生产,公差在-0.02至0.01 mm之间。“如果没有合适的测量设备,就不可能做到这一点。”GEA Refrigeration Germany质量部经理Harald Wilke强调说。

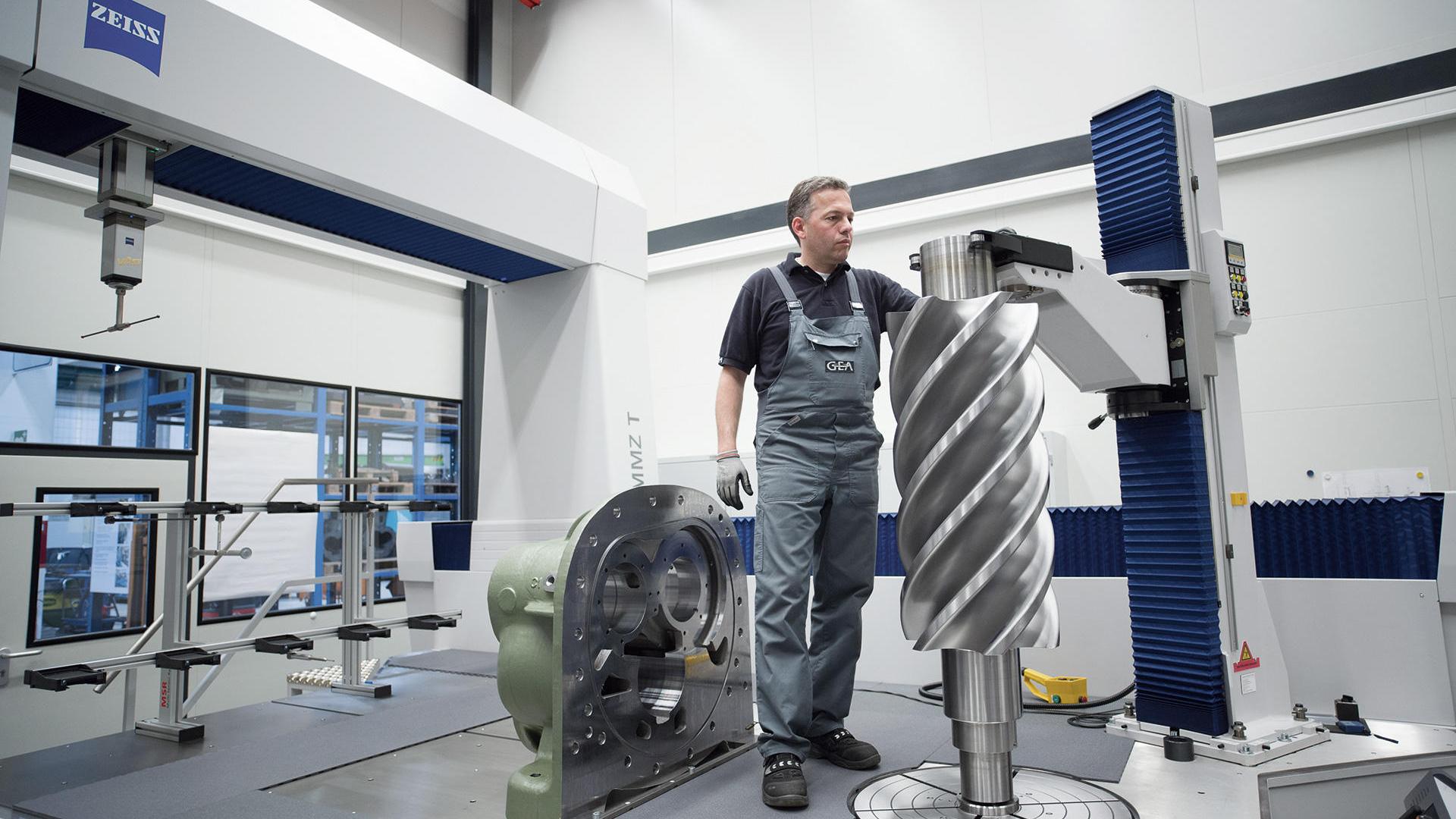

测量技术员检查MMZ上转子的位置。蔡司为GEA Refrigeration Germany开发的尾座可靠地将转子固定在转台上

测量技术员检查MMZ上转子的位置。蔡司为GEA Refrigeration Germany开发的尾座可靠地将转子固定在转台上

解决方案:蔡司MMZ T龙门测量机

GEA于2013年10月引进了一台蔡司MMZ T龙门测量机,用于对大型工件进行准确的质量检测。三坐标测量机的测量范围近16立方米,测量精度仅为2.8微米。这并非一台现成的测量机,而是专为这家总部位于柏林的公司配置的:其配有一个旋转台和一个尾座,可在测量过程中使用挡板准确地将重达两吨的转子固定在轴上。

作为质量经理,我们现在不仅仅检查,还要了解信息并进行控制——这让我们整个公司变得更加强大。

Harald Wilke 质量部经理
Carsten Göbel和Harald Wilke在GEA Refrigeration Germany测量实验室讨论在蔡司MMZ上测量转子

Carsten Göbel和Harald Wilke在GEA Refrigeration Germany测量实验室讨论在蔡司MMZ上测量转子

优势:一键获得准确结果

Wilke说:“这台机器专为准确测量我们的复杂和大型部件而设计。”三坐标测量机消除了耗时的配对:在这一过程中,许多制造商仍然使用量具来确定在规定公差内相互匹配的两个转子。自从GEA开始使用三坐标测量机进行测量以来,同一生产线中的每个转子都相同。借助测量机、蔡司CALYPSO和蔡司GEAR PRO测量软件,公司只需按下一键就能确定误差来源,并能主动消除可能存在的任何问题。Wilke总结道:“作为质量经理,我们现在不仅仅检查,还要了解信息并进行控制——这让我们整个公司变得更加强大。”

关于GEA

在全球范围内,GEA Refrigeration Germany GmbH的冷却技术确保了食品工业、娱乐产业以及化工、石化和制药行业中工业设施所需的温度。GEA Refrigeration Germany GmbH位于柏林和哈勒,共有260名员工,生产高性能、高能效的螺杆压缩机。该公司隶属于GEA Refrigeration Technologies,是全球GEA集团的一员。
