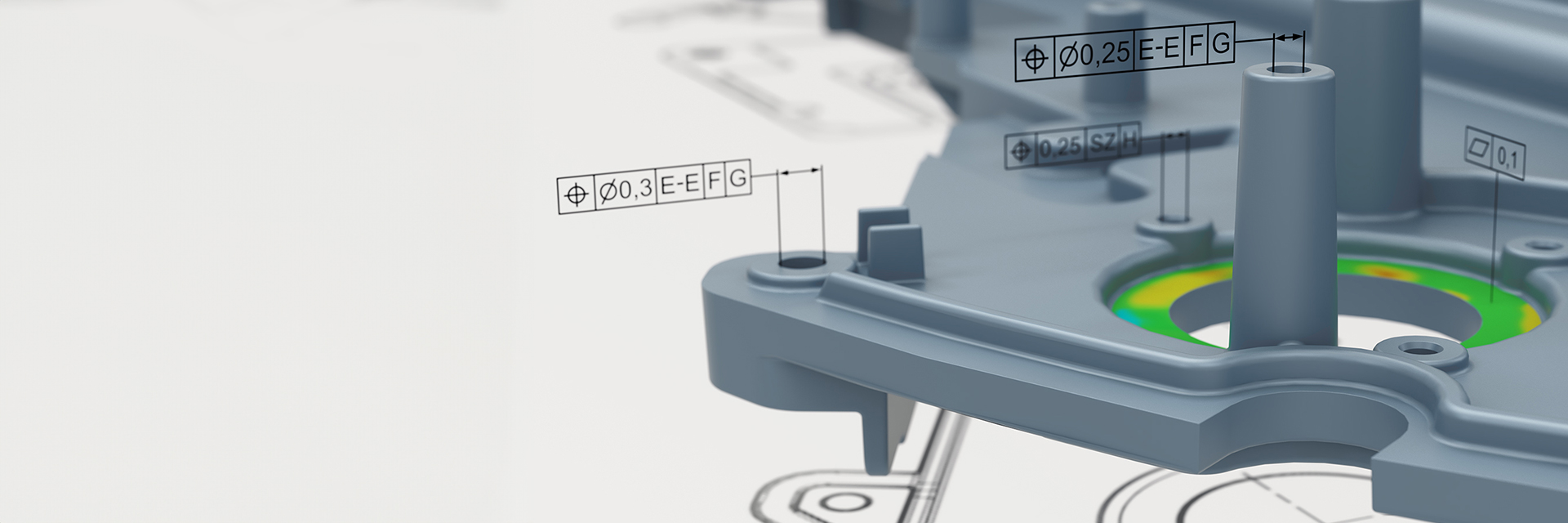

什么是同心度?

同心度是同轴度的一部分。同轴度检查包括轴线,而同心度检查只包括中心点。这些检查通常在一个部件上进行多次。

同心度是指一个或多个独立圆的位置检查。首先,确定基准元素。该基准元素可以是轴或中心点。然后,在该基准元素周围创建平面或圆形公差带。在此公差范围内,中心点的位置允许有偏差。如果中心点位于公差区域之外,则视为尺寸超出公差范围。

在计量学中,同心度包括位置公差。其他位置公差有位置公差和对称公差等。设想一个外径为15 mm的垫圈。垫圈中心有一个直径为10 mm的孔。该钻孔用作基准元素。同心度公差为0.4时,以内圆的中心点为基准。在基准点周围创建一个直径为0.4 mm的圆。这是外径中心点允许的公差区域。为实现同心度,外圆中心点与内圆中心点的最大径向偏置只能为0.2 mm。否则,中心点就会超出公差范围。

在制造过程中会出现与标称尺寸的允许偏差(公差)。它们通常是由生产过程中的系统性或随机性影响造成的,如温度、振动或污垢。了解同心度偏差是否在限值范围内对零部件的后期运行至关重要。

同心度的应用

同心度测量在汽车和其他行业的精密滚珠轴承生产中发挥着重要作用。汽车工程需要滚动轴承。由于摩擦小,它们能降低能耗。为确保滚珠轴承的出色效率,所用的计量系统必须具备高精度。滚珠轴承的常规检测包括:

  • 轴承槽和钻孔的直径
  • 钻孔与外径的同心度
  • 轴承槽与外径和钻孔的同心度
  • 密封槽与外径的同心度
  • 轴承槽的圆度

滚珠轴承可用于各种产品,使驱动技术、机械工程和机床制造所需的零部件平稳快速地旋转。

检查同心度

蔡司测量技术和软件解决方案可为同心度分析提供准确的数据。
