光谱仪系统

MCS 700 坚固耐用的VIS-NIR光谱仪

我们完善的VIS-NIR光谱仪解决方案可针对各种应用进行配置，从而在批量和在线生产过程中测量膜层特性。

轻松集成
快速
准确

可靠、实时的智能化设备时刻密切关注工艺过程

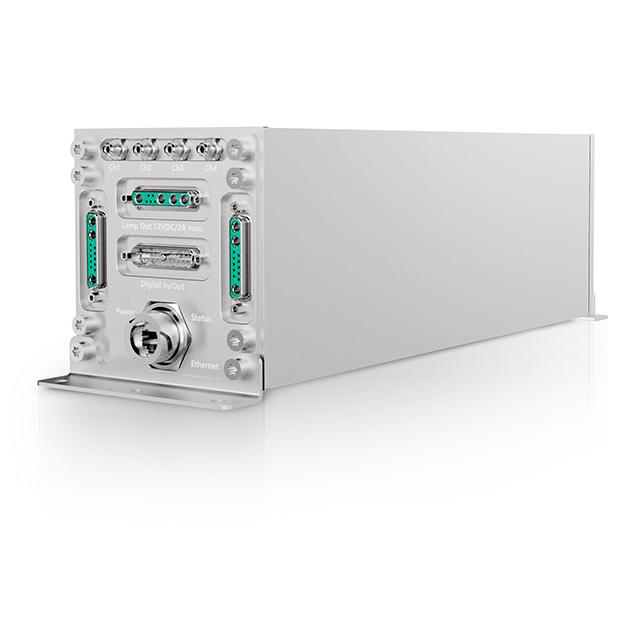

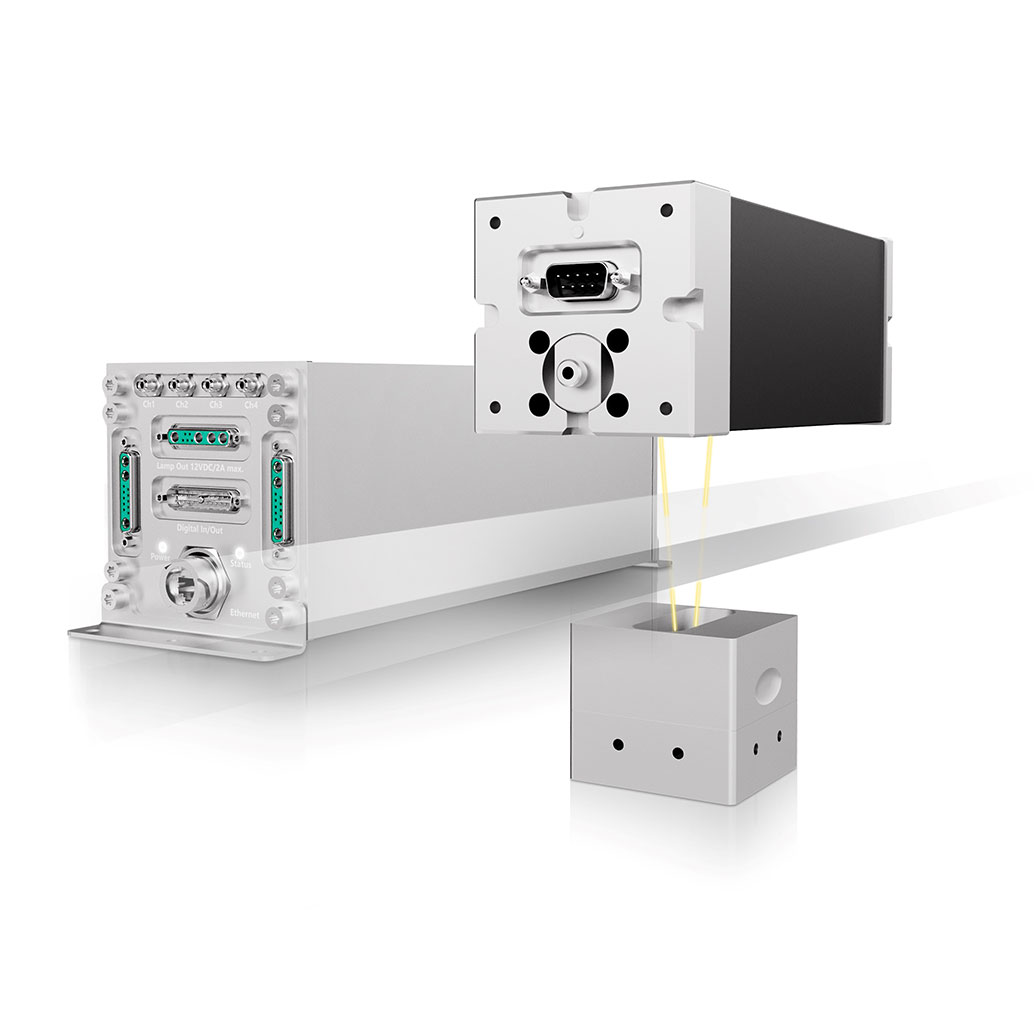

蔡司MCS 700光谱仪是能够实时可靠支持镀膜过程的理想系统。它具有一个直达测量头的连续总线系统，集成更简便。它还配备各式接口，可为您提供适用于不同应用的完善解决方案。

性能多样开箱即用，或按照您要求的规格组建

蔡司MCS 700光谱仪既可搭配ThinProcess®使用，也可通过蔡司OSIS SDK根据您自身的系统与匹配的测量头进行定制。我们可为广泛的应用配置完善的解决方案，其中MCS 700是批量和在线过程中测量膜层特性的核心组件。

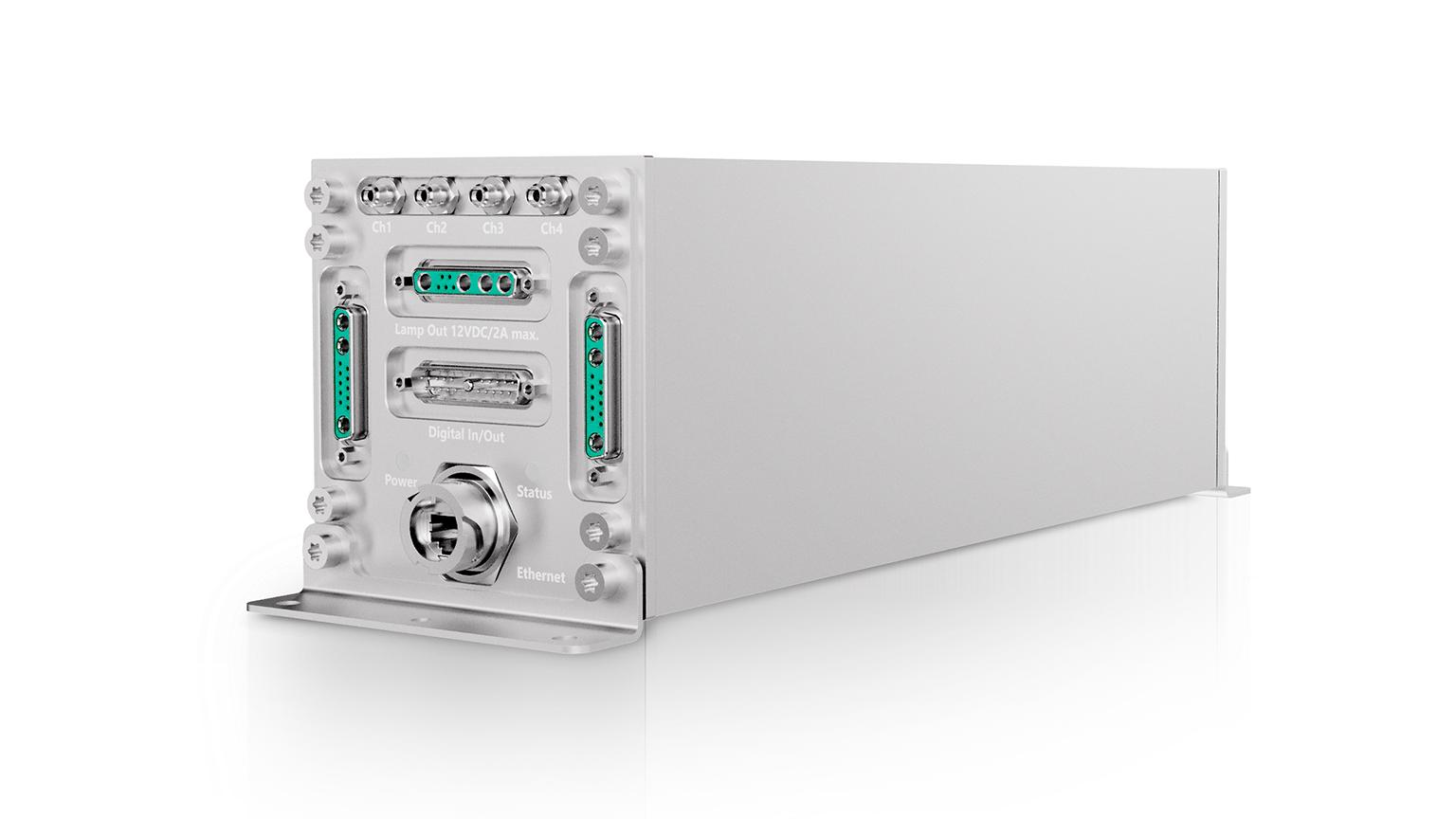

单击图像上的圆圈标记，查看更多详情。

了解详情

SMA耦合器

测量头的光学"输入连接"

RJ 45通信端口

用于与控制计算机的内部通信

数字输入/输出口（8位）

连接到动作触发输入、系统状态和公差警告等自动化设备的接口

CAN总线连接器

连接到下一个MCS 700系统的电源和CAN总线连接器/桥接器

MCS 700系列具有一个直达测量头的连续总线系统，这意味着集成工作更少。此外，它可通过“电源和CAN总线连接器/桥接器”连接其他MCS 700光谱仪或CLH 711灯模块，您也可驱动OFR A10c这样的自动测量头。

电源

用于带内部光源的测量头

规格参数

	MCS 721 / MCS 722 / MCS 723 （最后一位数字表示测量通道的数量）	MCS 731 / MCS 732 （最后一位数字表示测量通道的数量）
光谱范围^（1）	340 - 1050 nm	340 - 1650 nm
多色仪	MMS 1	MMS1和PGS
二极管数量	256	512
平均光谱像素间距	3.3 nm / VIS	3.3 nm / VIS, 3.0 NIR
光纤连接器	SMA	SMA
保护标准	IP54，防护等级III	IP54，防护等级III
尺寸（宽×高×深）	120 × 120 × 370 mm³	120 × 120 × 370 mm³
重量	4.2 / 4.5 / 4.8 kg	4.7 / 5.4 kg
电源	24 V DC (12 - 36)	24 V DC (12 - 36)
工作温度	5 ... 45 °C	5 ... 45 °C

^（1）测量系统的量程取决于光源、测量头、光纤和光谱仪的组合。表中所示为光谱仪的最大波长范围。

	CLH 711
光谱范围^（1）	380 - 2500 nm（带滤光片时为340 - 2500 nm）
快门	集成式快门
滤光片（可切换）	集成式滤光片（"蓝光增强"）
光纤连接器	1 × SMA
保护标准	IP54，防护等级III
尺寸（宽×高×深）	120 × 120 × 370 mm³
重量	3.8 kg
电源	24 V DC (12 - 36)
工作温度	5 - 45 °C

^（1）测量系统的量程取决于光源、测量头、光纤和光谱仪的组合。表中所示为灯的最大波长范围。

拓展您的应用

为您的硬件配置合适的软件

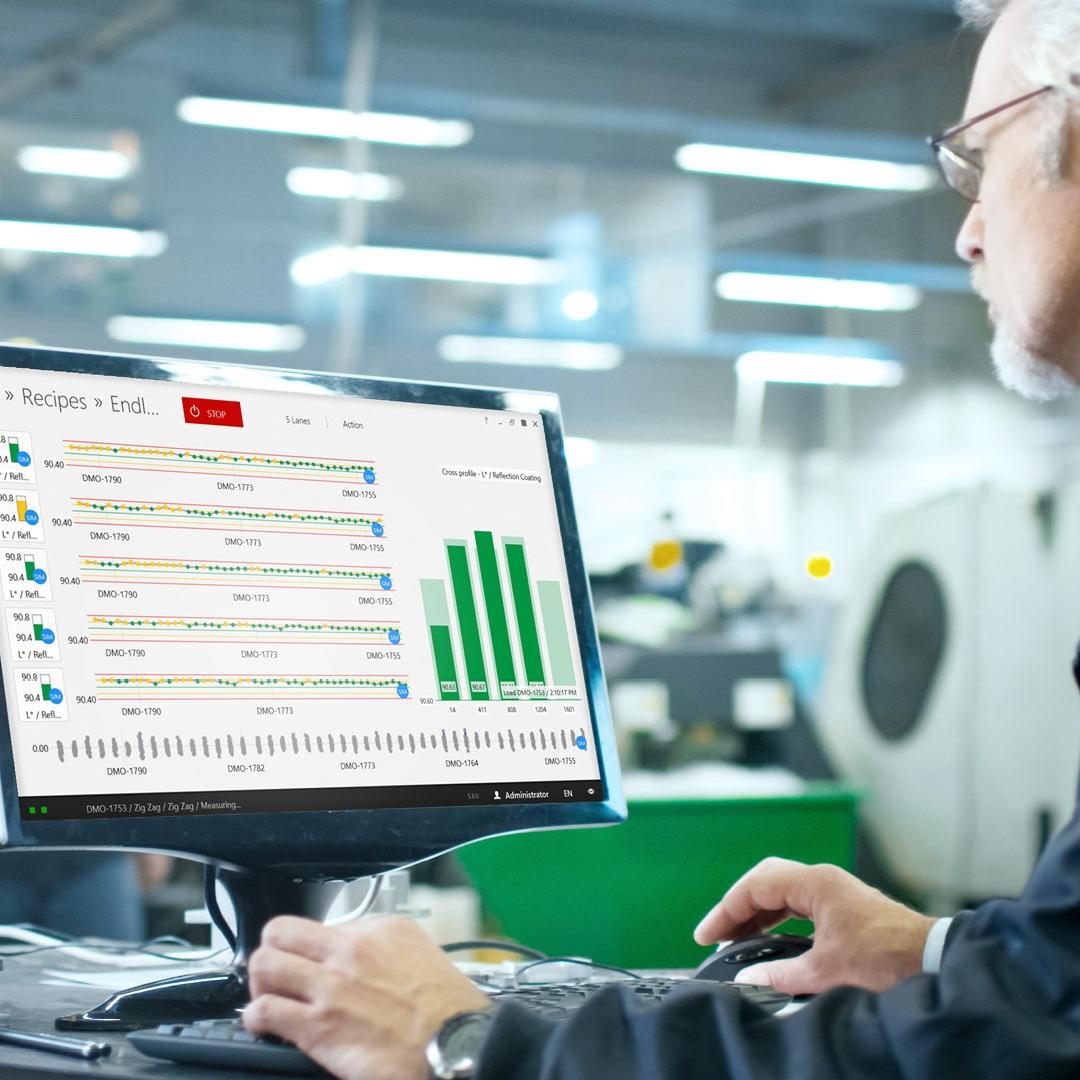

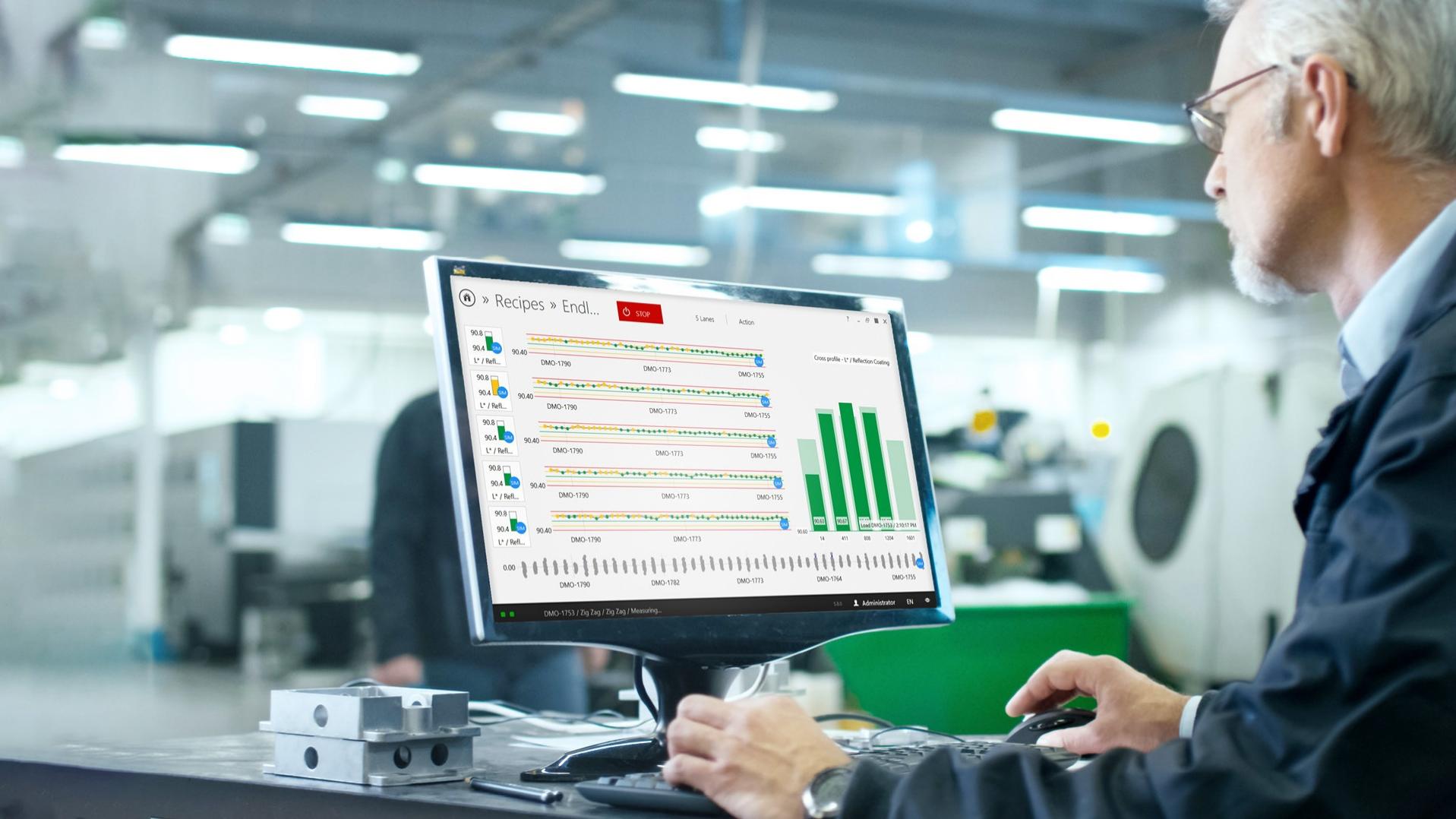

engineer sits in front of the computer in a production environment in his office, the screen show the interface of the thinprocess software

ThinProcess®软件

ThinProcess®软件专为ThinProcess®光谱仪系列产品设计。使用ProcessLinker，您可以通过数据可视化以及与更高级别控制系统的通信，密切关注工艺信息和参考值。
从颜色和厚度到光谱评估和吸光度，ThinProcess®软件可执行各种计算和测量，并能通过定制来满足您的具体需求。

ThinProcess®软件

MCS 700的配件

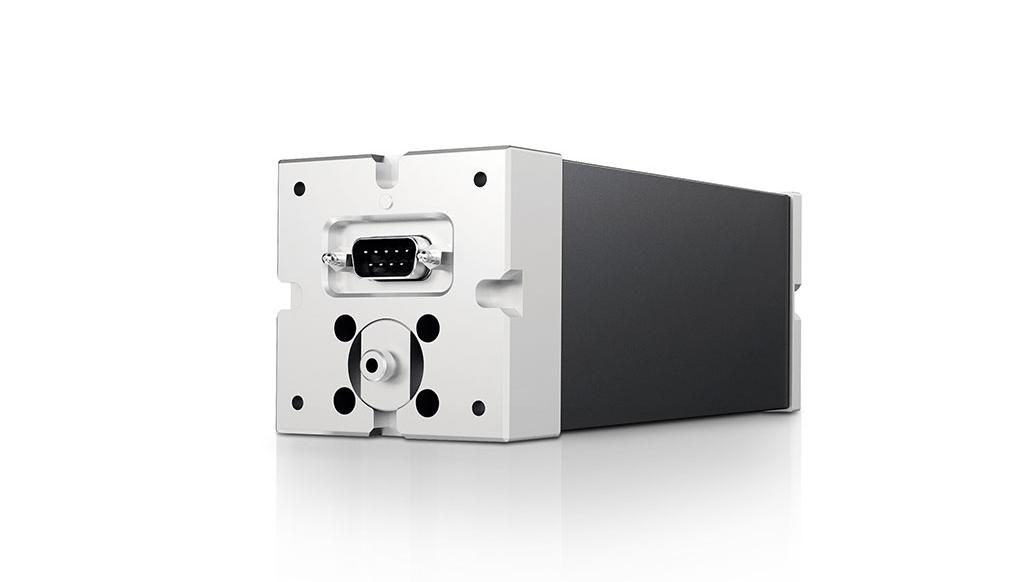

OFR A10c

使用OFR A10c测量探头，可以进行透射和绝对反射测量。无需已知特性的参考标准。

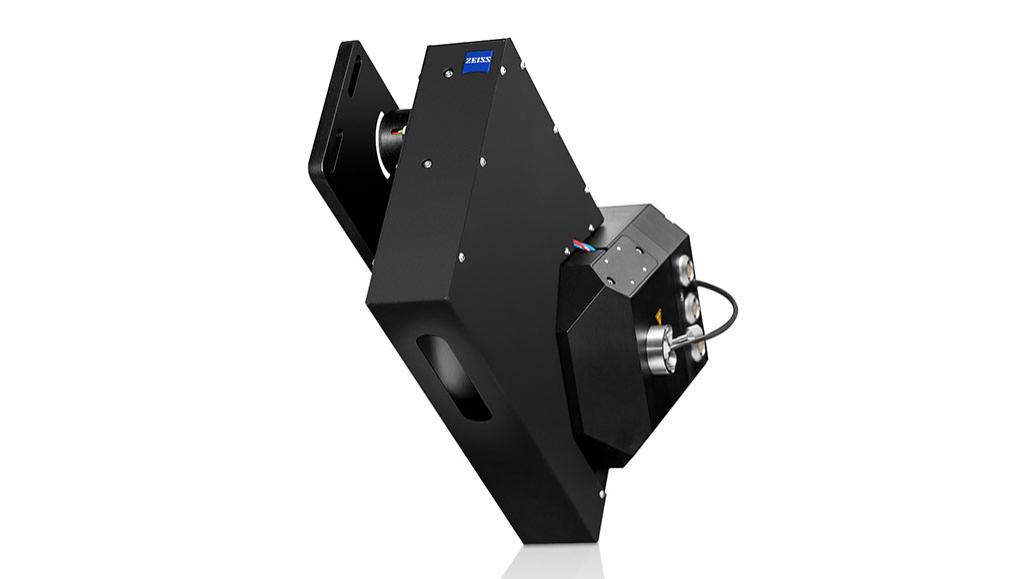

OFR 155

OFR155角度颜色测量头可进行在线测量，用于颜色评估和光谱反射测量，观测角度为55°。它可在生产线中用作固定式测量探头，或安装在ThinProcess®横向扫描系统上。

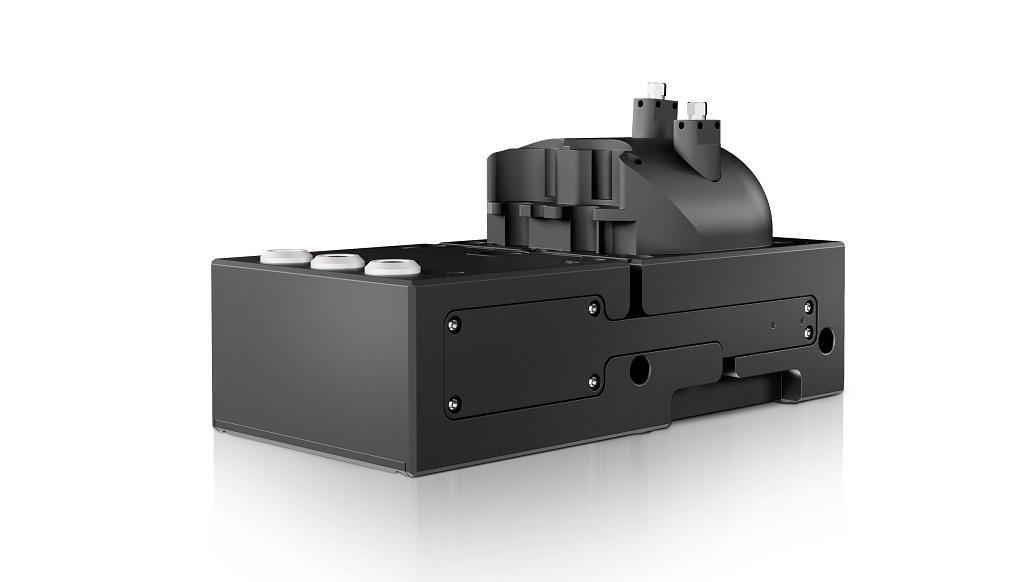

OFR 104

OFR 104标准颜色测量头可进行在线测量，用于颜色评估和光谱反射测量，观测角度为4°。它可在生产线中用作固定式测量探头，或安装在ThinProcess®横向扫描系统上。

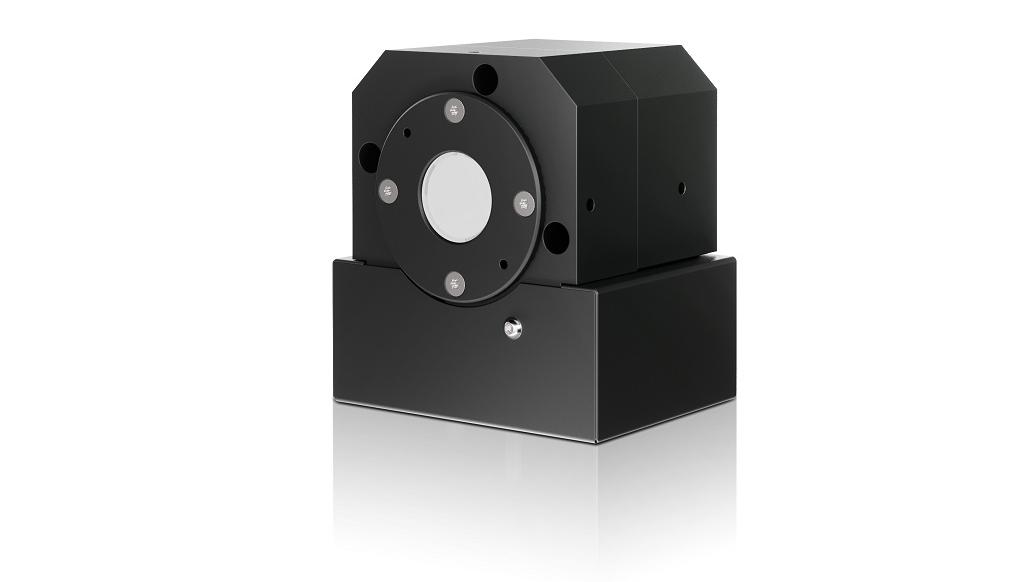

OFR H2c

OFR H2c是一款带有内部冗余灯珠的积分球照明光源，用于测量镜面样品的光谱透射率

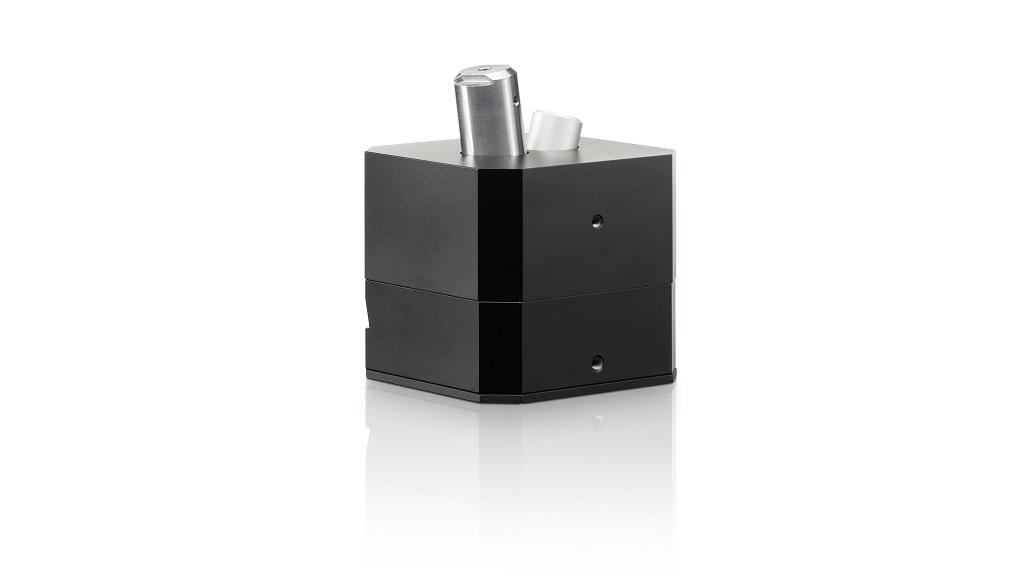

OFR d/8°

OFR d/8°是一款反射测量头，专门用于对镜面反射和漫反射样品进行非接触式反射测量

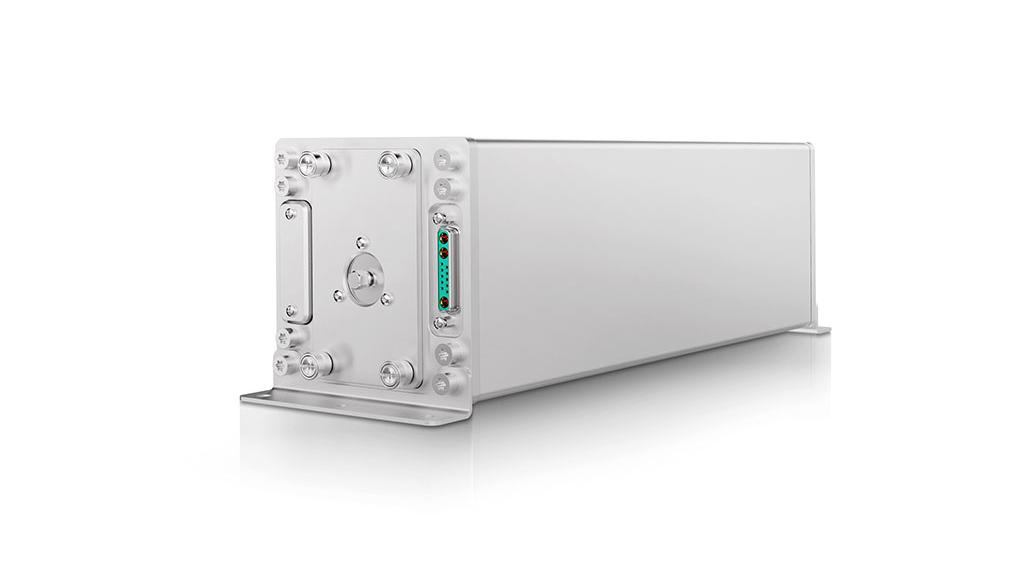

CLH 711

用于驱动带有光源的光纤耦合光学元件。
CLH 711与MCS 700系统兼容，由光谱仪单元的电源和总线桥接电缆控制。CLH 711配备了可切换的滤光片和快门。
光谱范围：320 nm – 2200 nm
光纤连接器：SMA

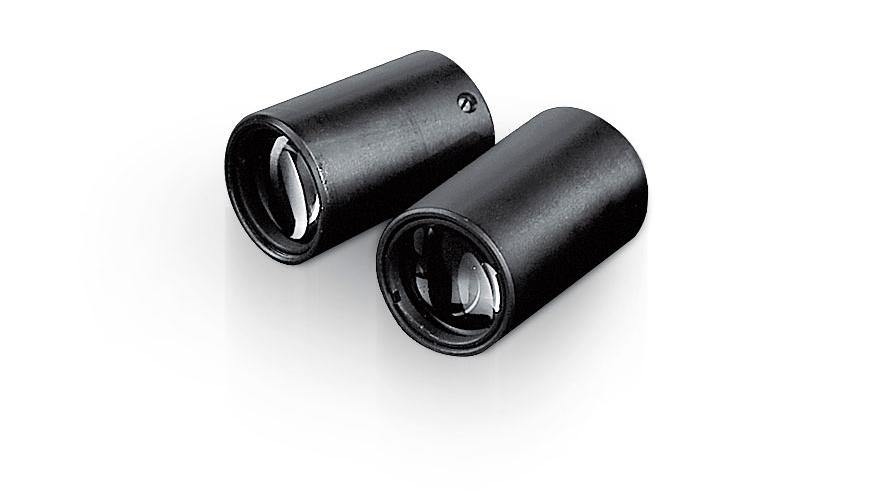

光学元件

用于不同的视场和测量光斑尺寸的透射和反射测量。
