在生产过程中对塑料部件进行批量检测
蔡司塑料解决方案

高效设计塑料部件

用于原型、CAD模型和工具的创新型三维测量技术

加快塑模件的批量生产

塑料部件的设计规则尤为严格:在产品和工具设计阶段必须考虑翘曲和收缩问题;应通过设计尽可能减少残余应力。壁厚的选择也必须谨慎 – 空腔或薄壁部分会在注塑成型过程中造成困难。设计人员的任务还包括确保装配能力和在预定工作条件下的足够使用寿命。

蔡司提供各种计量解决方案,可显著加快塑模件的设计和工程流程。利用蔡司测量系统将您的原型数字化,根据测量数据创建CAD模型,根据标称-实际比较的结果来调整部件和工具的几何形状,并利用蔡司计量技术在测试台上进行原型负载测试。您将获得完整的单一来源解决方案,不仅易于使用,还能获得全球服务和支持。

原型数字化

原型数字化

全场三维扫描数据,测量时间短

挑战

塑料部件趋于复杂,制造公差也愈加严格。同时,时间压力也越来越大。因此,在原型阶段进行快速而可靠的设计和功能验证就显得尤为重要。为此需要高精度的测量数据。

我们的解决方案

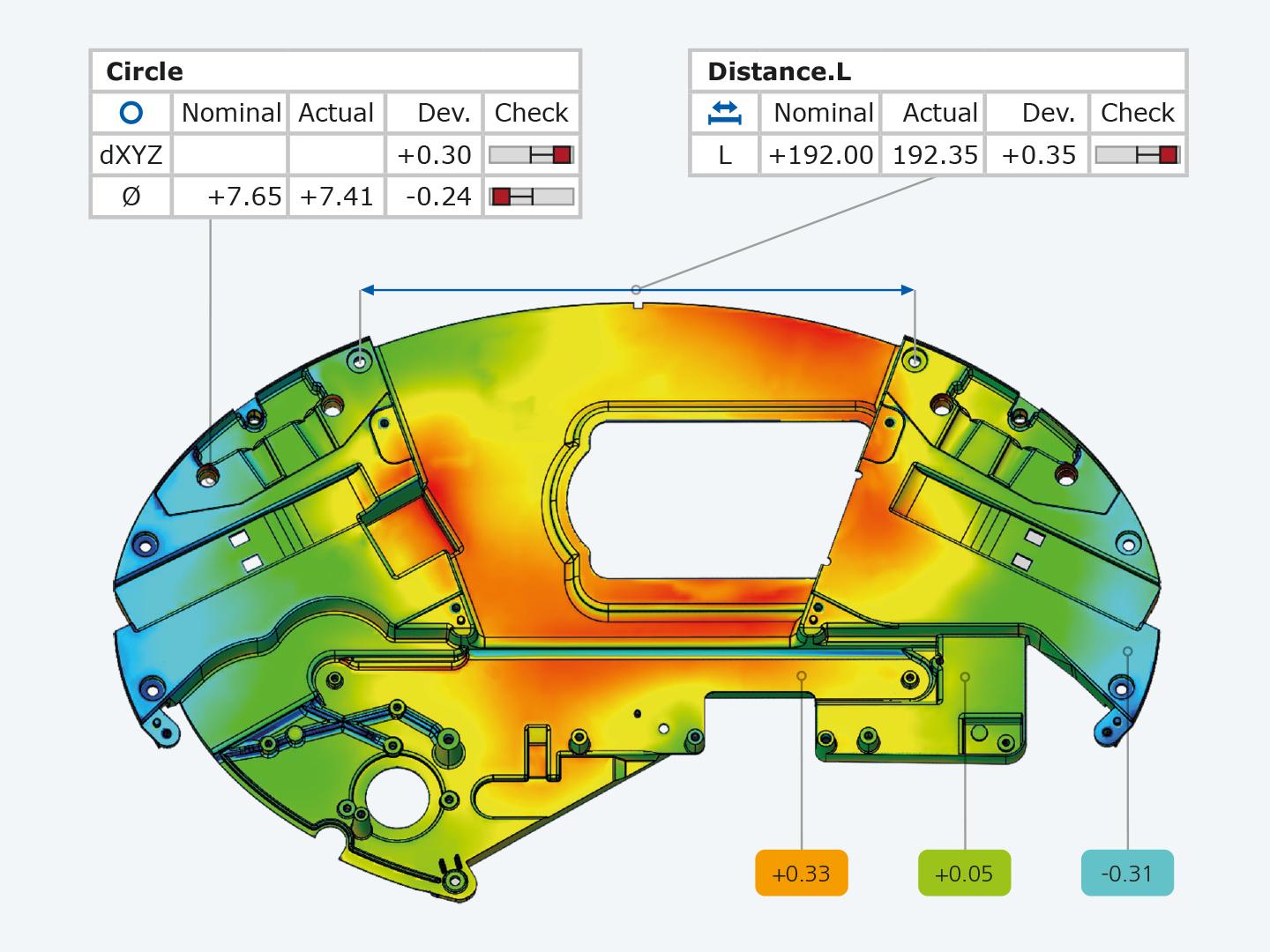

利用蔡司的三维扫描仪和CT系统,您可以快速创建原型的详细图像。可靠地捕捉整个表面,包括钻孔、凹槽、倾斜边缘和自由曲面。CT测量还能将部件内部数字化。您可以使用测量数据创建设计数据(逆向工程),执行标称-实际比较,调整现有CAD数据中的部件和工具几何形状,并验证装配能力。

用于塑料部件数字化的虚拟装夹

用于塑料部件数字化的虚拟装夹

降低夹具成本,节省时间

挑战

有些塑料部件(例如形状复杂或高弹性)只有使用夹具才能实现准确数字化。然而,夹具的生产既耗时又昂贵。

我们的解决方案

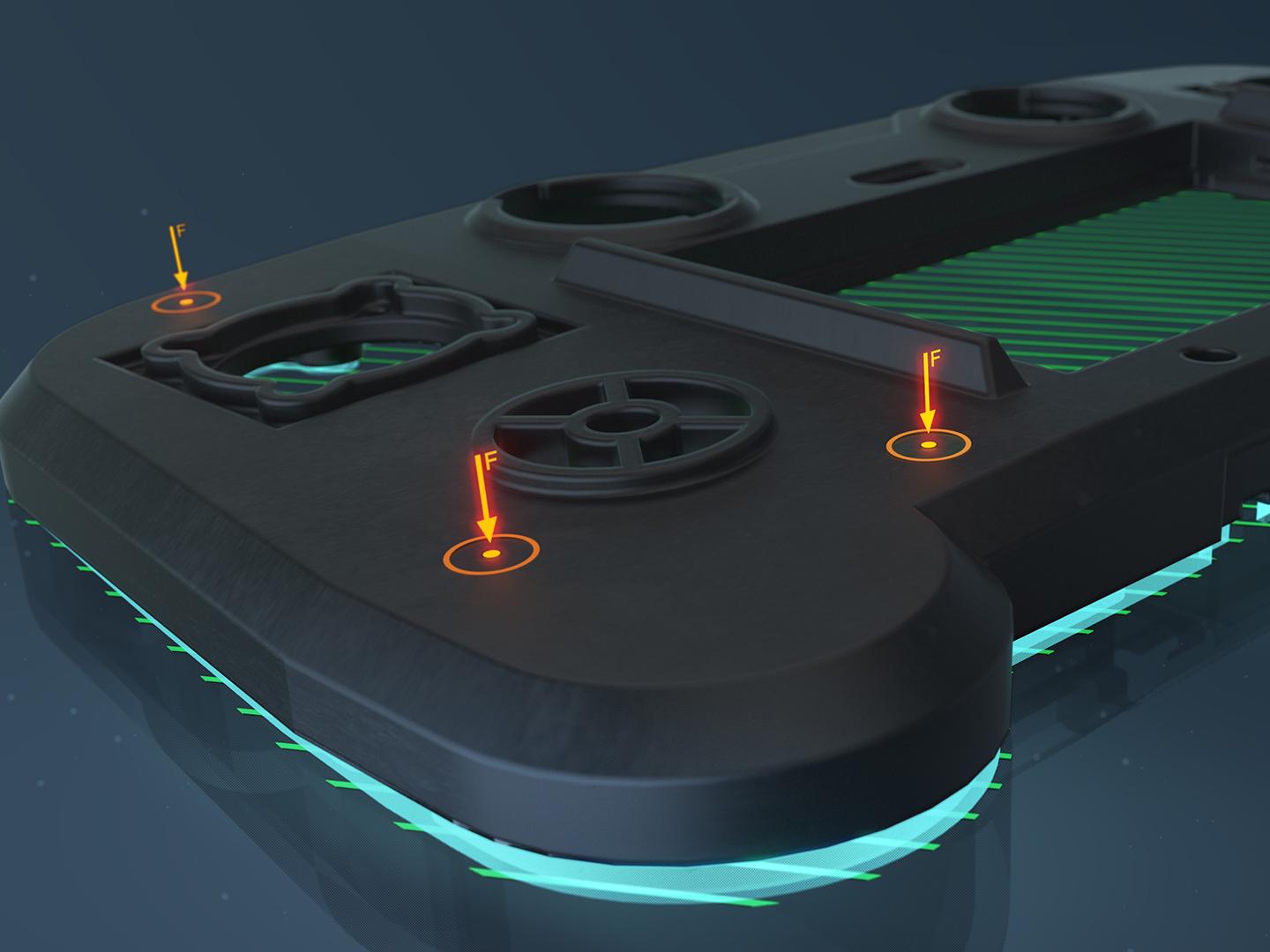

蔡司INSPECT计量软件中内置虚拟装夹模块,可模拟部件的装夹。这样,就可以利用未夹紧状态下实际部分的数据计算出夹紧状态。不再需要夹具。您可以获得可靠的检测结果,这些结果受操作员的影响更小,重复性更高。

自动创建三维测量计划

自动创建三维测量计划

利用PMI进行计量核查

挑战

应加快测量进程。此外,检测数据应贯穿整个产品生命周期管理(PLM),以确保通过集中式部件管理进行持续控制。

我们的解决方案

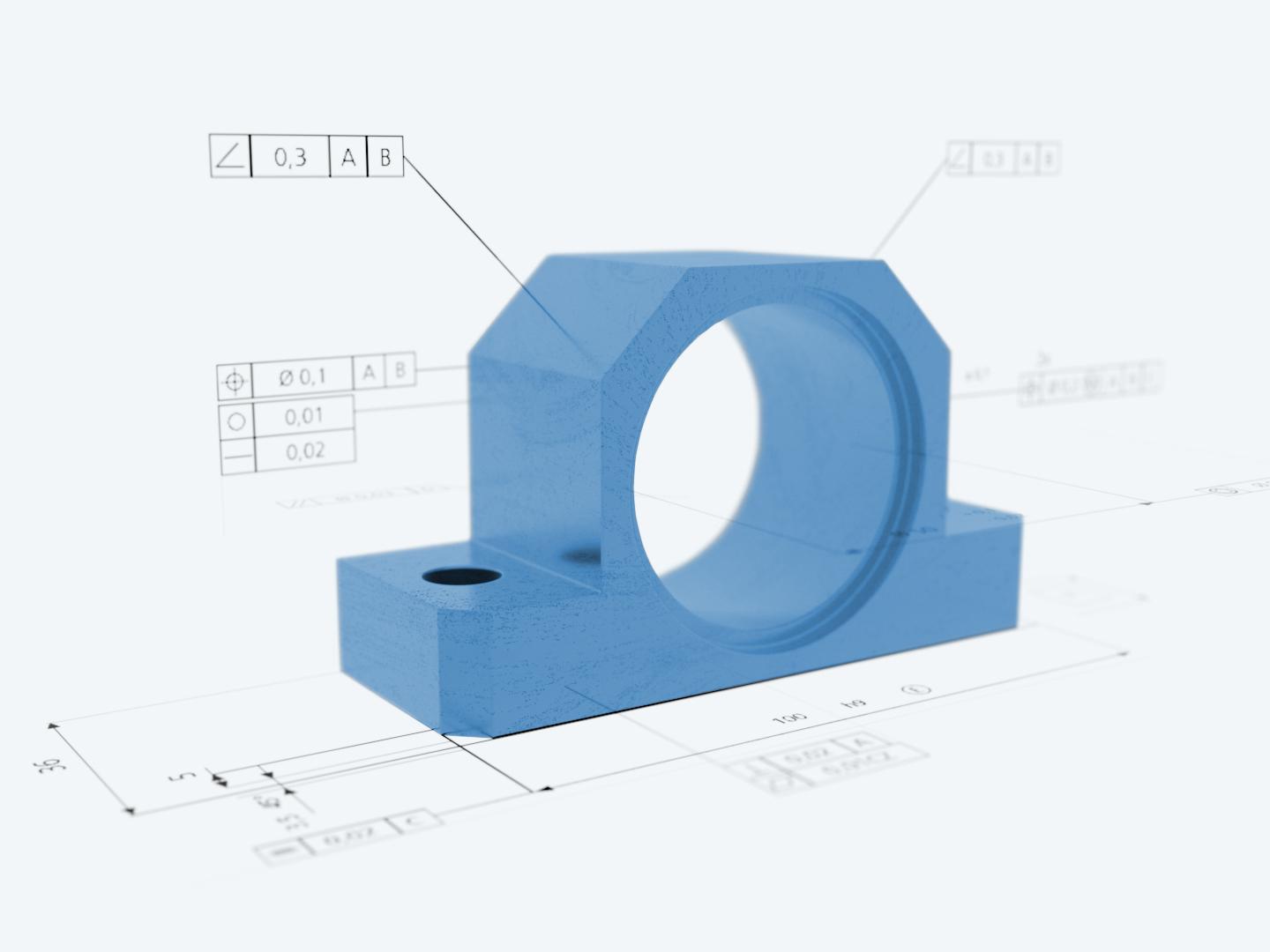

当几何尺寸和公差(GD&T)根据标准和检测要求通过PMI集成至CAD模型中时,可直接在PMI数据集上执行三维测量规划及检测(导入和评估FTA/MBD数据)。

PMI可以导入至PMI计量软件CALYPSO和 蔡司INSPECT中,从而加快产品开发和生产过程。

创建原型的CAD模型

创建原型的CAD模型

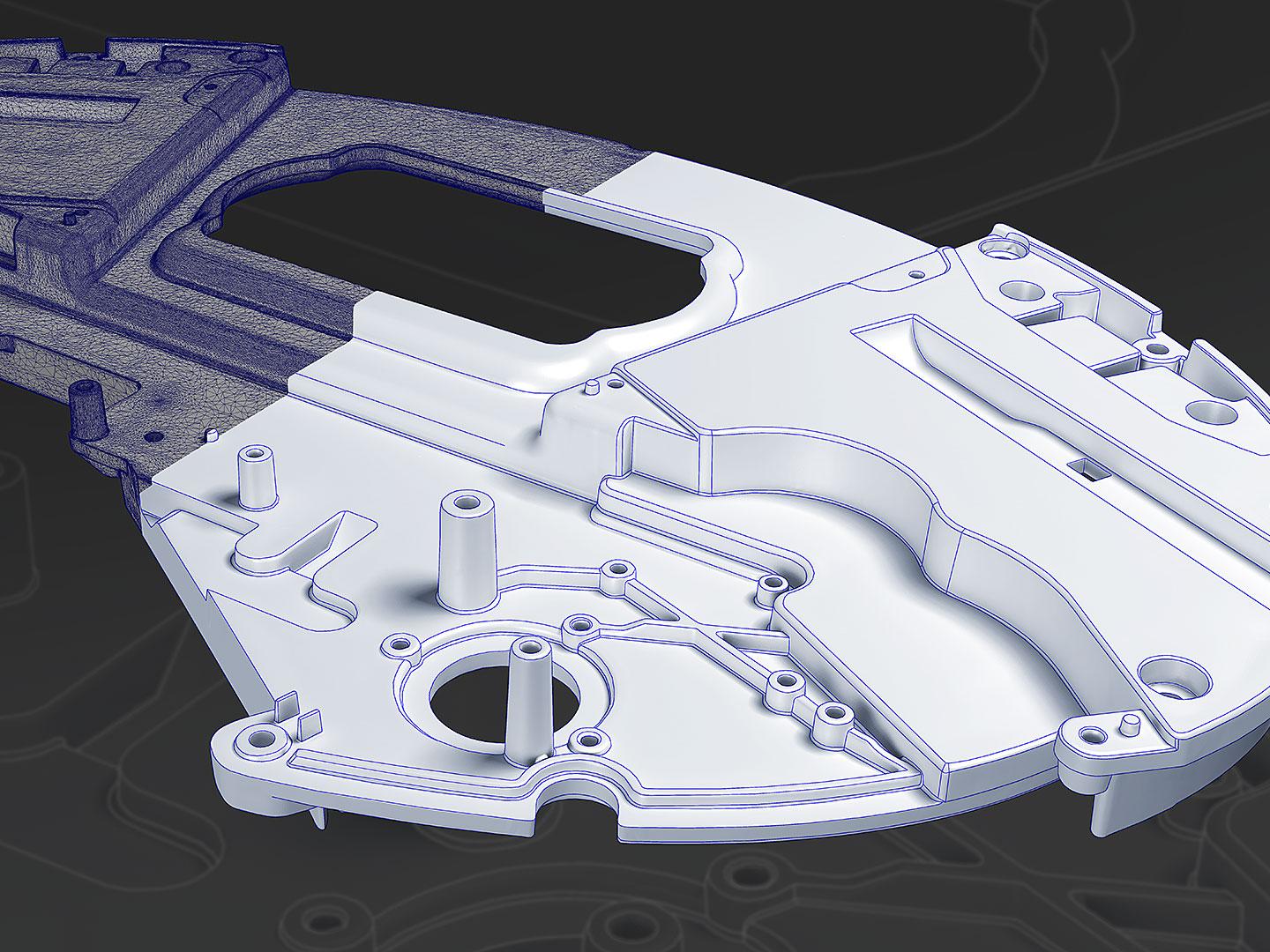

通过多边形网格或点云进行精准逆向工程

挑战

塑料部件的原型需转换为完整一致的CAD模型。

我们的解决方案

在蔡司INSPECT Optical 3D或其他软件中扫描部件,并将STL或PLY数据和ASCII格式导入蔡司逆向工程软件。只需几个指导步骤,您就可以创建一个高精度的CAD模型,并以IGES、STEP或SAT等常用格式导出。

优化注塑模具

优化注塑模具

减少迭代循环,实现出色工具

挑战

在注塑成型过程中,部件会收缩变形。由此产生的部件缺陷由多种相互依存的影响变量而造成。这使得工具补偿极具挑战性。该工具通常通过反复试验进行优化。

我们的解决方案

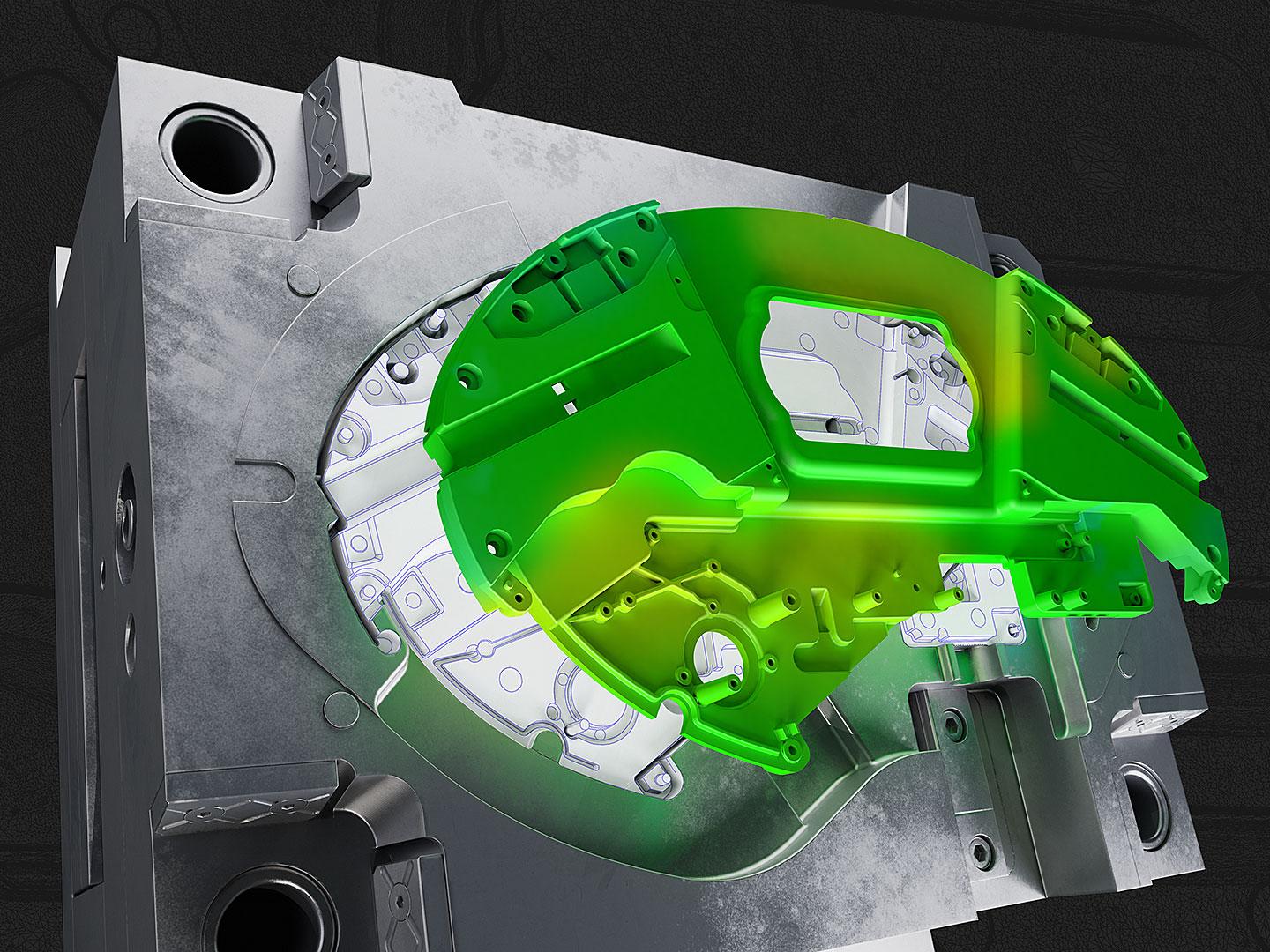

只需将三个数据集导入蔡司逆向工程软件(工具和塑料部件的现有CAD数据以及部件的实际测量数据),随后使用该软件对需要校正的区域进行识别和优化。该软件只建议在实践中进行可行的更改。如此,软件就能考虑到修正后的工具几何形状可能会被侵蚀,且部件可能会脱模。

原型负载测试

原型负载测试

应变、变形和位移的光学三维测量

挑战

塑料部件需要进行强度分析、振动分析和高循环疲劳强度试验。测量结果用于确定产品的耐用性或负载极限,以及优化几何布局。使用单个传感器对每个参数进行测量以及随后的评估非常复杂。

我们的解决方案

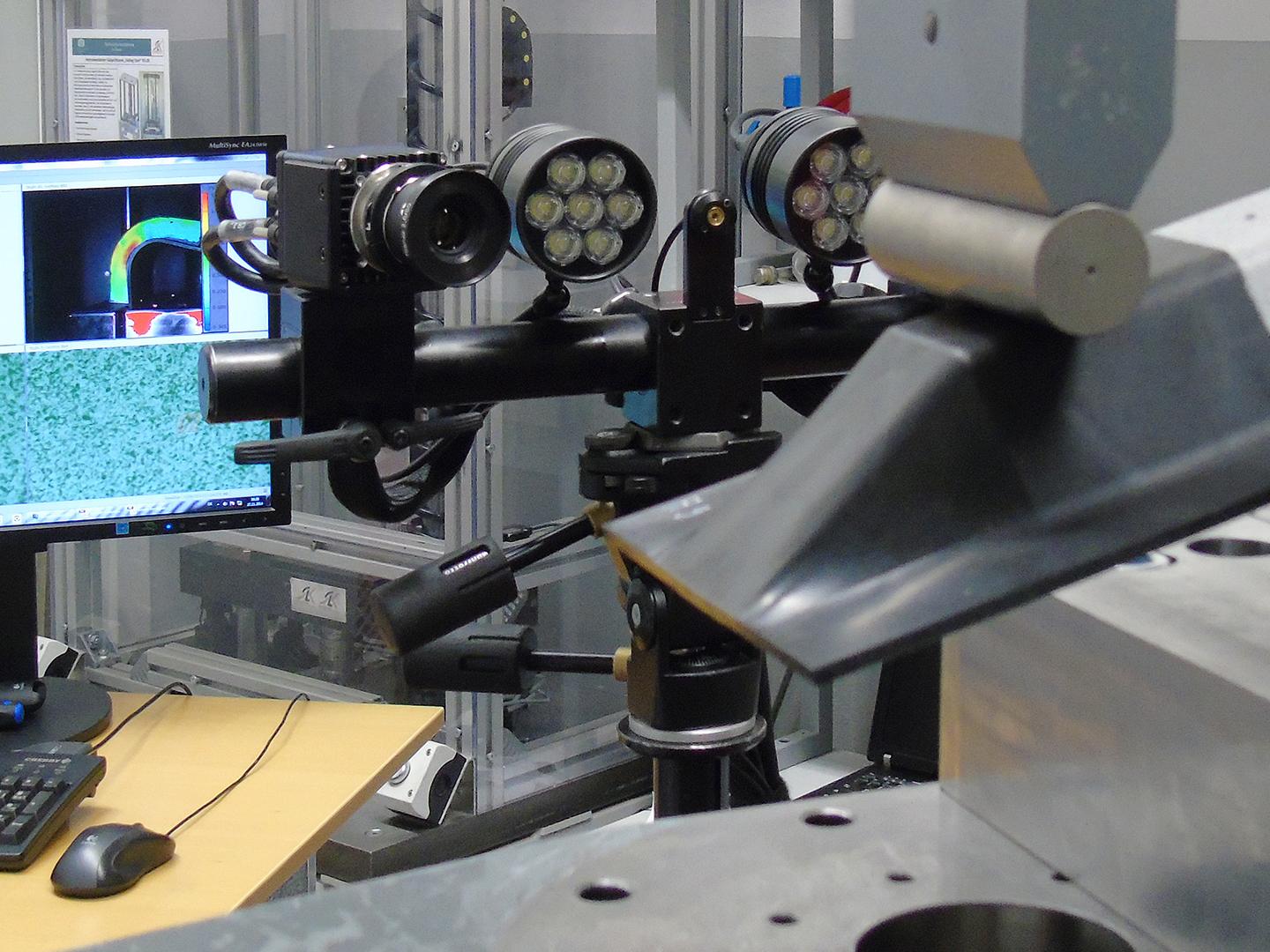

光学三维测量系统ARAMIS可捕捉真实部件的几何形状,包括加载测试过程中的非线性变形行为,并可与有限元数据进行直接比较。该测量系统可提供密集的网状数据,易于解读,并提供全场和基于点的分析选项。
