注塑件翘曲

注塑件在生产后往往会偏离所要求的形状,与原始图纸不符。翘曲和收缩是很常见的现象,也是铸型制造商在产品开发过程中经常遇到的问题。这个问题也给计量学家带来了挑战。如何在部件评估过程中正确评估翘曲而不产生不必要的废品?

注塑成型只需一道工序,就能经济高效地制造出几何形状复杂的塑料部件。然而,由于材料和工艺参数的影响,塑料部件在生产后往往会发生翘曲。铸型调整工作量大、成本高,通常需要多次修正才能接近所需的部件形状。

改变工艺和材料参数

流道系统、冷却和顶出等铸型参数以及注射压力、保压压力、保压和冷却时间等机器参数的调整可有效控制翘曲和收缩程度。然而,翘曲并不会自动损害部件的功能,因此必须单独考虑。翘曲是否真的影响了功能,需要进行哪些铸型调整?

实事求是地测量部件

在计量过程中,夹具用于将刚性塑料部件置于通过多因素机械决定的测试环境中,以进行测量流程。夹具模拟部件的安装状态。这样就可以在测量流程中对翘曲进行补偿,从而获得有意义的结果。

然而,使用机械夹具时的检测结果并不总是可靠的,因此相同的测量流程可能会导致不同的结果(测量值离散)。但如果不使用夹具测量部件,尺寸会超出公差范围或根本无法测量,导致塑料部件被废弃。

虽然夹具在光学计量中使用非常频繁,但在计算机断层扫描系统中测量部件时却完全不能使用。金属夹具会干扰测量数据的采集。

一次测量,两种结果

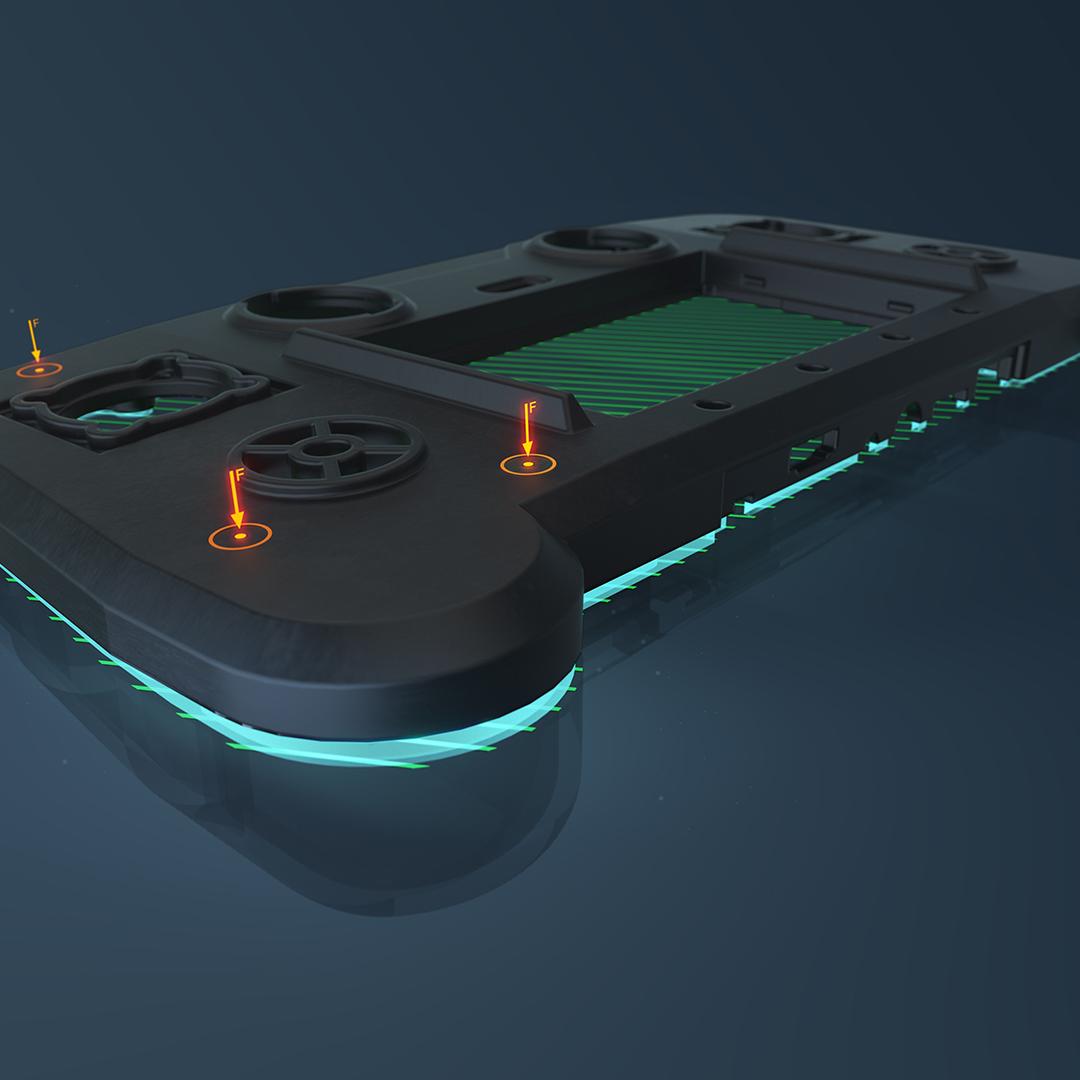

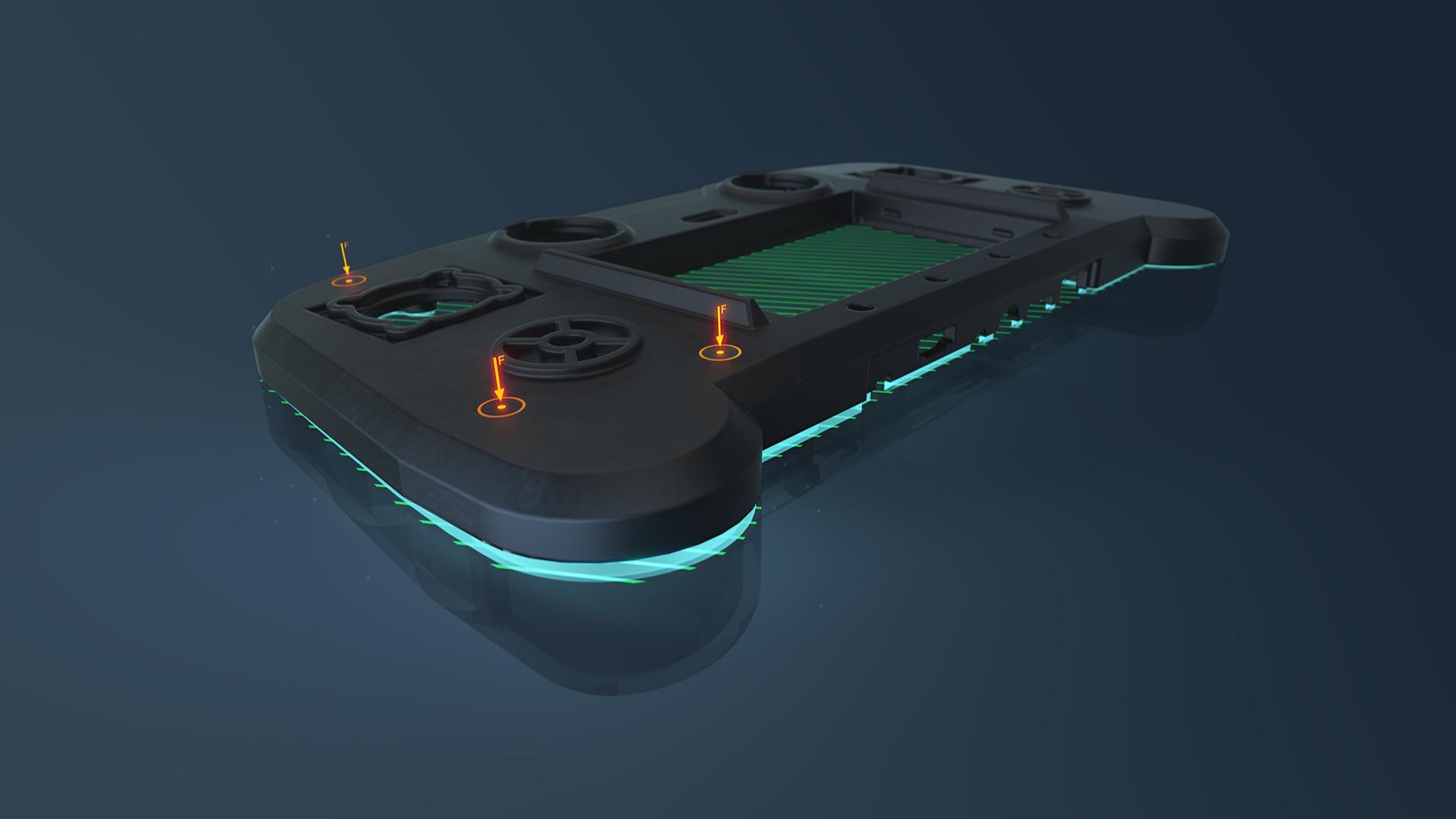

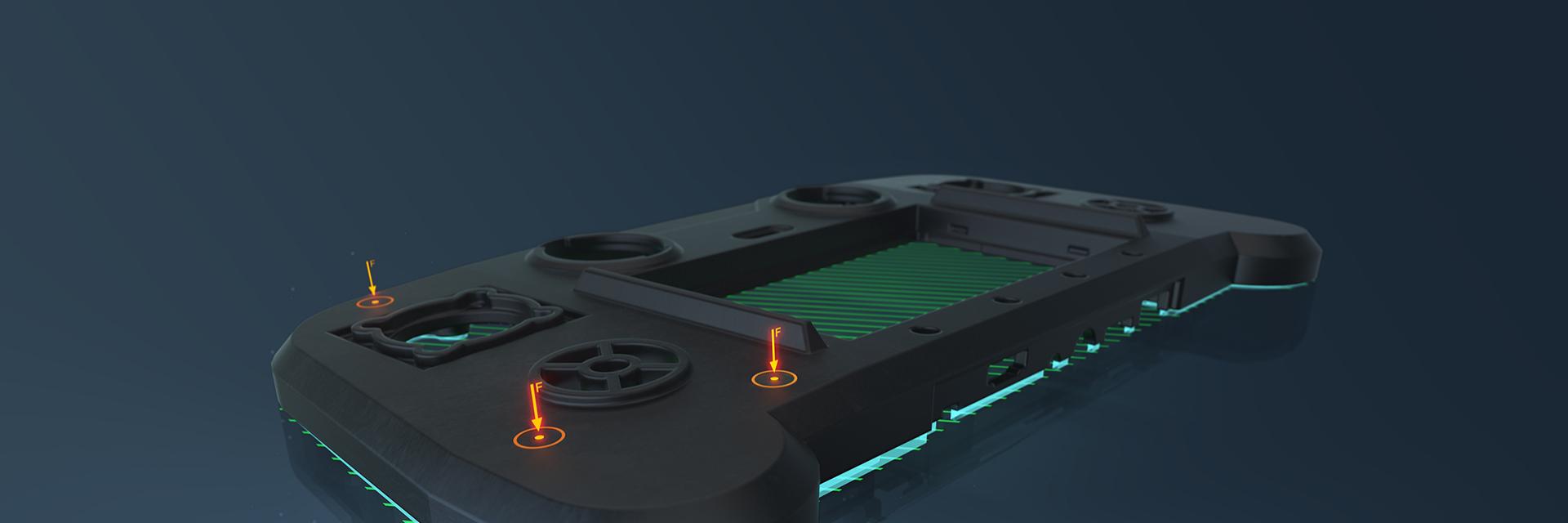

De-Warp应用程序利用强大的算法对翘曲进行补偿。您可以在软件中定义虚拟装夹点,而非机械装夹点。这意味着,只需在软件中点击几下,就能在未夹紧的原生状态下测量部件,然后生成夹紧状态下的测量结果。完全无需夹具!通过一个测量结果,您可以同时得到多个答案:实际翘曲是多少?在安装或装配过程中,能否对翘曲进行机械补偿?尽管出现了翘曲,但部件还能使用吗?De-Warp是ZEISS INSPECT Optical 3D和 ZEISS INSPECT X-Ray软件产品里的免费应用程序。

De-Warp的工作原理是什么?

这项创新技术依托于专门开发的Voxelizer。通过定义几个装夹点,对部件施加虚拟力,计算变形模型。这样,只需轻轻点一下鼠标,部件就能切换至夹紧状态。在与CAD模型进行全场比较时,测量结果可在两种状态(未夹紧/夹紧)之间轻松切换。

  • De-Warp与三维扫描

  • De-Warp与CT

  • 使用ZEISS INSPECT Optical 3D软件中的De-Warp应用程序,无需夹具即可测量部件。 ***请注意,我们的软件现在称为ZEISS INSPECT***
    De-Warp与三维扫描
  • De-Warp是ZEISS INSPECT X-Ray软件的免费应用程序,可帮助您正确评估翘曲。 ***请注意,我们的软件现在称为ZEISS INSPECT***
    De-Warp与CT
塑料部件翘曲的虚拟补偿
塑料部件翘曲的虚拟补偿

塑料部件翘曲的虚拟补偿

有了De-Warp,您可以在虚拟夹紧状态下测量部件,从而节省时间和成本。

  • 无需夹具
  • 减少废品
  • 正确评估部件
