衍射光栅

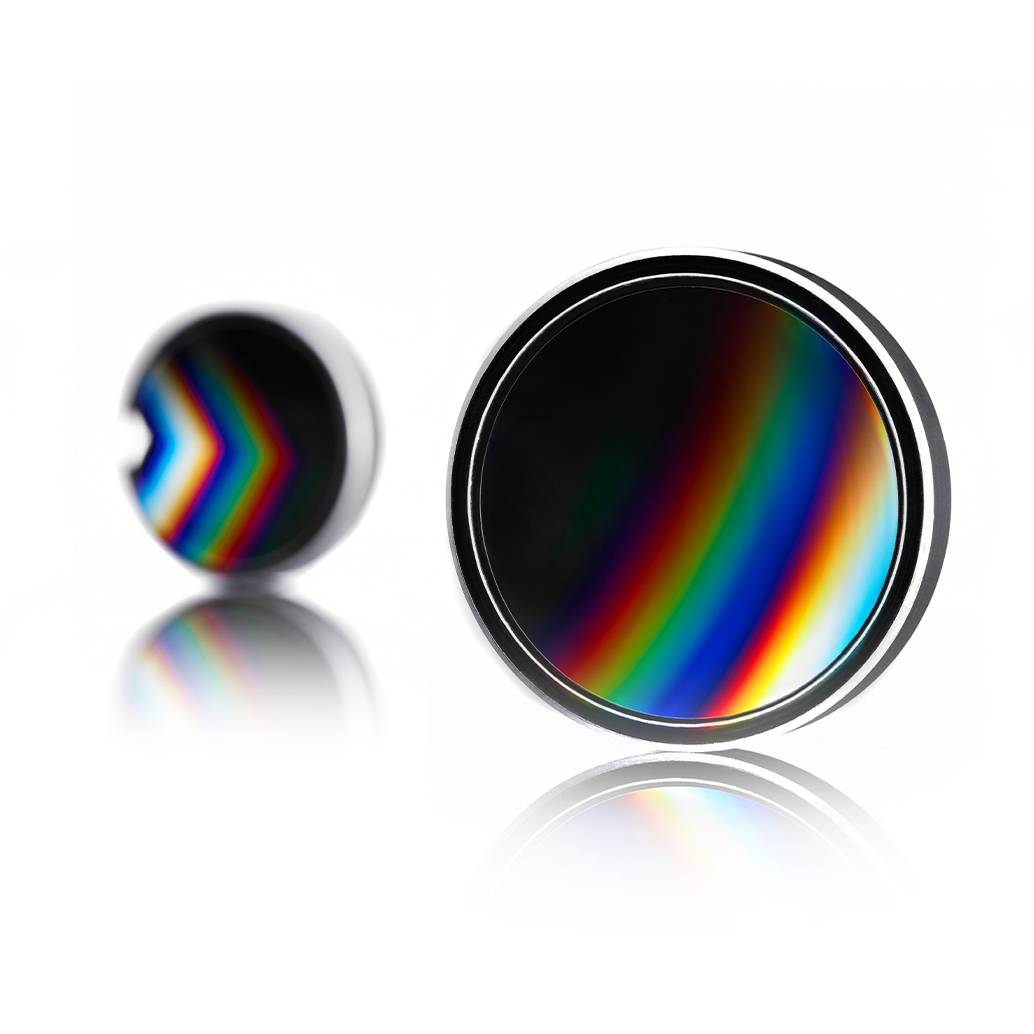

罗兰圆光栅为您的光谱仪锦上添花

罗兰型光谱仪专用罗兰圆光栅集分辨率优异、杂散光少、效率高和刻线频率准确等优点于一身，为用户提供至高标准的光学质量。

全息制造
等距行距
杂散光少
VUV效率高
可随时量产
即时供应

小像差，广泛应用

这些光栅用于基于罗兰圆的配件，罗兰圆的直径等于光栅的曲率半径。蔡司罗兰圆光栅具有广泛的适用光谱范围，能够以低波前像差实现高分辨率，同时还可凭借其杂散光少的特性提高光谱仪的信噪比。这些光栅已针对UV应用经过精心优化，因此不仅易于使用，还能在您需要时立即运行。

罗兰圆光谱仪中的色散元件

罗兰光栅是为罗兰圆的照明而设计的凹面光栅。因此，凹面衍射光栅兼具色散和成像特性。

成像光栅的基本形式表现为罗兰圆光栅。蔡司凹面光栅一直采用全息制造，其半径选择范围非常广，这意味着孔径比最高可达1:1。罗兰圆光栅将成像特性能与UV和VUV光谱范围应用相结合，从而实现低分辨率和高信噪比的结合。蔡司可为您提供根据您的应用量身打造的定制光栅。

罗兰圆光栅目录


刻线密度[l/mm]	尺寸[mm²]	标称闪耀波长[nm]	目录编号	下载	请求报价/信息
3600	Ø 63.5 × 12	170	792050-0000-000	按需提供数据	发送请求
2160	Ø 63.5 × 12	180	792052-0000-000	按需提供数据	发送请求
1440	Ø 63.5 × 12	600	792054-0000-000	按需提供数据	发送请求
3600	Ø 63.5 × 11.8	180	792034-0000-000	按需提供数据	发送请求
3600	Ø 63.5 × 11.8	250	792035-0000-000	按需提供数据	发送请求
3600	Ø 63.5 × 11.8	355	792036-0000-000	按需提供数据	发送请求
2400	Ø 63.5 × 11.8	180	792032-0000-000	按需提供数据	发送请求
2400	Ø 63.5 × 11.8	250	792033-0000-000	数据表（PDF）绘图模型	发送请求
1800	Ø 63.5 × 11.8	400	792031-0000-000	数据表（PDF）绘图模型	发送请求
1500	Ø 63.5 × 11.8	300	792029-0000-000	按需提供数据	发送请求
1200	Ø 63.5 × 11.8	800	792030-0000-000	数据表（PDF）绘图模型	发送请求
3600	Ø 63.5 × 11.8	225	792040-0000-000	数据表（PDF）绘图模型	发送请求
2700	Ø 40 × 12.2	220	792039-9901-000	按需提供数据	发送请求
1800	Ø 63.5 × 11.8	600	792045-0000-000	按需提供数据	发送请求
1400	Ø 40 × 12.2	650	792057-0000-000	按需提供数据	发送请求
3600	Ø 80 × 15	180	792048-0000-000	数据表（PDF）绘图模型	发送请求
2400	Ø 50 × 9.3	180	792044-0000-000	按需提供数据	发送请求
2400	Ø 35 × 12.1	180	000000-1990-229	按需提供数据	发送请求
1800	Ø 50 × 9.3	505	792055-0000-000	数据表（PDF）绘图模型	发送请求
3600	Ø 40 × 8	220	792104-0000-000	按需提供数据	发送请求
1200	64 × 64 × 8	225	792006-0000-000	按需提供数据	发送请求
3600	Ø 32 × 7.05	250	792061-0000-000	按需提供数据	发送请求
